1. Operação Manutenção Especificações

Operação Manutenção Especificações As imagens dos veículos e os itens mencionados neste Manual são meramente ilustrativos. Todas as informações contidas neste Manual do Proprietário são as atuais no momento da impressão. A Hyundai se reserva o direito de efetuar mu- danças a qualquer momento em seus manuais e produtos. Este manual se aplica a todos os modelos da família HB20 e incluem desenhos, informações, descrições e explicações de equipamentos padrão e opcionais que não necessariamente correspondem especificamente ao seu veículo.

INSTALAÇÃO DE SISTEMA DE COMUNICAÇÃO POR...

INSTALAÇÃO DE SISTEMA DE COMUNICAÇÃO POR RÁDIO FREQUÊNCIA Seu veículo está equipado com injeção eletrônica de combustível e outros componentes eletrônicos. Assim, a ins- talação de um rádio comunicador PY/PX ou sistema de telefonia móvel automotivo, pode afetar o funcionamento dos sistemas eletrônicos do veículo. Por esta razão, recomendamos seguir cuidadosamente as instruções do fabricante do rádio, ou consultar sua concessionária Hyundai Motor Brasil (HMB), quanto a medidas de precaução ou instruções especiais, para a instalação desses dispositivos.

3. Q Q NOTA

Q Q NOTA

⚠️ Uma mensagem de NOTA indica que informações interessantes ou úteis estão sendo apresentadas.

3. Q Q NOTA - Ilustração técnica do manual
3. Q Q NOTA

4. MODIFICAÇÕES NO SEU HYUNDAI

MODIFICAÇÕES NO SEU HYUNDAI

A modificação dos componentes cancela automaticamente a Garantia do Fabricante.

Modificar os componentes cancelará automaticamente a sua Garantia Hyundai.

O seu Hyundai não deve ser modificado, seja como for. As modificações poderão afetar, negativamente, a segurança, du- rabilidade e desempenho do seu Hyundai. Os componentes que forem modificados ou instalados no seu veículo, podem causar danos eventuais, e deixam de estar cobertos pela garantia dada pela Hyundai Motor Brasil (HMB).

O seu veículo Hyundai está equipado de maneira a atender os requisitos de emissões de poluentes vigentes no país (Programa de Controle da Poluição do Ar por Veículos Automotores PROCONVE e Resoluções 18/86 e 10/89 do CONA- MA). Para garantia do atendimento aos requisitos acima, siga rigorosamente as instruções de utilização e manutenção descritas neste manual.

RESPEITO AO MEIO AMBIENTE Proteção ambiental e preservação dos recursos naturais é uma preo- cupação da Hyundai. A Hyundai tem trabalhado ativamente, há muitos anos, pela proteção ambiental de várias formas, tais como, o desenvol- vimento de motores mais eficientes no controle de emissões de gases poluentes, utilizando componentes como catalisadores, sistema antie- vaporação de combustível, cuidado com emissões veiculares (gases e ruídos) e principalmente no aumento de utilização de materiais reciclá- veis. Esta é uma contribuição da Hyundai para a preservação dos recur- sos naturais. Com o intuito de minimizar os efeitos nocivos à camada de Ozônio e à poluição atmosférica, a Hyundai se empenha continuamen- te para não somente melhorar seus veículos, como também respeitar a natureza para uma melhor condição de vida. O proprietário deve seguir as informações do manual para possibili- tar o descarte correto dos resíduos gerados durante a manutenção do veículo.

Os níveis hoje emitidos atendem, com margem, as mais severas nor- mas antipoluição internacionais atualmente vigentes, assim como as normas nacionais do CONAMA Resolução n° 18/86 PROCONVE Pro- grama de Controle de Poluição do Ar para Veículos Automotores, e Re- solução n° 43/94 do DNC.

Modelo Índice de CO emitido Avanço 1.0 M/T < 0,05% 6 ± 10 apms 1.0 M/T Turbo < 0,05% 6 ± 10 apms 1.6 M/T / A/T < 0,05% 6 ± 10 apms

EMISSÕES DE RUÍDOS Os veículos Hyundai estão em conformidade com a legislação de controle de poluição sonora vigente, conforme Resolução n° 01/93 do CONAMA.

Modelo Ruído Marcha Lenta

Hatch

1.0 M/T 80,7 dBA @ 4.650 rpm 820 ± 100 rpm 1.0 M/T Turbo 79,6 dBA @ 4.500 rpm 950 ± 100 rpm 1.6 M/T 83,6 dBA @ 4.500 rpm 660 ± 100 rpm 1.6 A/T 82,3 dBA @ 4.500 rpm 660 ± 100 rpm

Rspec 1.6 M/T 83,6 dBA @ 4.500 rpm 660 ± 100 rpm 1.6 A/T 82,3 dBA @ 4.500 rpm 660 ± 100 rpm

Cross 1.6 M/T 85,4 dBA @ 4.500 rpm 660 ± 100 rpm 1.6 A/T 83,2 dBA @ 4.500 rpm 660 ± 100 rpm

Sedan

1.0 M/T 80,1 dBA @ 4.650 rpm 820 ± 100 rpm 1.0 M/T Turbo 79,3 dBA @ 4.500 rpm 950 ± 100 rpm 1.6 M/T 83,5 dBA @ 4.500 rpm 660 ± 100 rpm 1.6 A/T 81,8 dBA @ 4.500 rpm 660 ± 100 rpm

ATENÇÃO Cabe ao proprietário o correto cumprimento do plano de manu- tenção, bem como respeitar as recomendações do Manual do Proprietário e da Legislação de Trânsito local, garantindo assim, o ideal funcionamento dos dispositivos contidos no veículo.

5. HYUNDAI MOTOR BRASIL

HYUNDAI MOTOR BRASIL

⚠️ Nota:Pelo fato do futuro proprietário também precisar das informações contidas neste manual, caso venda este veículo

Hyundai, por favor, deixe o manual no veículo para o uso do novo proprietário. Obrigado.

Copyright 2018 Hyundai Motor Brasil. Todos os direitos reservados. Nenhuma parte desta publicação pode ser repro- duzida, armazenada em qualquer sistema recuperável ou transmitida de qualquer forma ou por quaisquer meios sem o consentimento escrito prévio da Hyundai Motor Brasil.

CUIDADO Danos severos ao motor e à transmissão podem resultar com o uso de combustíveis e lubrificantes de baixa qualidade e que não atendam às especificações da Hyundai. Sempre use combustíveis e lubrificantes de alta qualidade que atendam às especificações listadas na página 8-6, na seção de Especificações do Veículo.

Introdução

Índice ilustrado

Características de segurança do seu veículo

Características do seu veículo

Conduzindo o seu veículo

Em caso de emergência

Manutenção

Especificações e informações ao proprietário

Índice alfabético

6. Introdução

Introdução

Como utilizar este manual............................................................ 1-2

Recomendações de combustível.................................................... 1-2

Instruções de manuseio do veículo............................................... 1-4

Rodagem inicial do seu Hyundai.................................................. 1-4

Introdução

7. RECOMENDAÇÕES DE COMBUSTÍVEL

RECOMENDAÇÕES DE COMBUSTÍVEL

CUIDADO

  • NUNCA USE COMBUSTÍVEL COM CHUMBO. O uso de combustível com chumbo é prejudicial ao conversor catalítico e danificará o sensor de oxigênio do sistema de controle do motor, além de afetar o controle de emissões. • Nunca adicione quaisquer agentes de limpeza para sistema de com- bustível, diferentes do especificado, ao reservatório de combustível (pa- ra maiores detalhes, consulte uma concessionária autorizada Hyundai Motor Brasil (HMB)). • Combustíveis em contato com a pin- tura do veículo podem causar danos permanentes na pintura. Por isso remova imediatamente todo o com- bustível que entrar em contato com a pintura. • Abasteça somente com combustí- vel de alta qualidade, desta forma garante-se um bom desempenho, economia de combustível e durabi- lidade do motor.

Queremos ajudá-lo a alcançar o maior prazer possível na condução de seu veículo. Seu Manual do Proprietário pode auxiliá-lo de vá- rias maneiras. Recomendamos que você leia o manual completamente. A fim de minimizar os riscos de morte ou ferimentos, você de- ve ler as seções de ATENÇÃO e CUIDADO mostradas neste manual. As ilustrações complementam os textos neste manual a fim de facilitar a compreensão das características do veículo. Ao ler seu manual, você aprenderá sobre os recursos, informa- ções importantes de segurança e dicas de condução sob várias condições. O formato geral do manual está apresentado no Índice Principal. Um bom lugar para come- çar é o Índice Alfabético; ele apresenta uma lista alfabética de todas as informações conti- das neste manual. Seções: Este manual possui oito seções e um índice alfabético. Cada seção começa com um breve índice, de forma que você possa identificar rapidamente se aquela seção pos- sui a informação que deseja.

Você encontrará várias mensagens de ATEN- ÇÃO, CUIDADO e NOTA neste manual. Essas mensagens de ATENÇÃO foram pre- paradas para aumentar sua segurança pes- soal. Você deve ler cuidadosamente e seguir TODOS os procedimentos e recomendações fornecidos nessas mensagens.

⚠️ Uma mensagem de ATENÇÃO indica uma situação na qual podem resultar perigo, ferimentos graves ou morte, caso ela seja ignorada.

⚠️ Uma mensagem de CUIDADO indica uma situação na qual podem resultar danos ao veículo, caso ela seja igno- rada.

Q Q NOTA

⚠️ Uma mensagem de NOTA indica que informa- ções interessantes ou úteis estão sendo apresen- tadas.

Introdução

7. RECOMENDAÇÕES DE COMBUSTÍVEL - Ilustração técnica do manual
7. RECOMENDAÇÕES DE COMBUSTÍVEL

8. Veículos flex

ATENÇÃO Ao abastecer, não “complete” o reser- vatório depois da parada automática da bomba de abastecimento. Verifique sempre se a tampa do reservatório de combustível está bem fechada, para evitar derramamento de combustível, no caso de um acidente. Combustíveis são altamente inflamá- veis e podem causar explosões e in- cêndio. As causas podem gerar quei- maduras, lesões ou morte. Durante o abastecimento do veículo não fume nem use o telefone celular. A geração de qualquer faísca poderá causar incêndio e queimaduras. Desligue sempre o motor do veículo antes de reabastecer.

Veículos flex

  • Veículos com motor flex foram desenvolvi- dos para usar uma mistura de gasolina e etanol em qualquer proporção. • Se seu veículo for equipado com o siste- ma flex, você poderá usar etanol e gaso- lina (aprovados por lei) vendidos nos pos- tos de serviço brasileiros que possuam um sistema para indicação da qualidade do combustível. • Complete o nível do reservatório de parti- da a frio (se equipado apenas para motor 1.0) no compartimento do motor, somente com gasolina. • Inspecione semanalmente e mantenha o reservatório de partida a frio sempre abastecido. • Em casos que o veículo deixar de funcio- nar por falta de combustível no tanque, o reabastecimento deve seguir utilizando-se o mesmo tipo de combustível que estava sendo utilizado, para assegurar um corre- to funcionamento do veículo. Caso seja utilizado um combustível diferente poderá haver dificuldade na partida do motor bem como possíveis falhas no funcionamento.
  • Nos casos de reabastecimento em que for alterar o tipo de combustível, de eta- nol para gasolina ou gasolina para etanol, recomenda-se que o veículo seja condu- zido por pelo menos 5 quilômetros para que o sistema de controle do motor possa identificar o novo combustível. Caso não seja realizado a orientação recomendada poderá haver dificuldade na partida do motor.

CUIDADO Nunca utilize etanol ou gasolina que não sejam aprovados pela lei. O reparo ou a substituição de compo- nentes gastos ou danificados, devido ao uso de combustíveis não aprovados, não serão cobertos pela garantia do fa- bricante.

ATENÇÃO

Álcool combustível (Etanol) para veícu- los flex não é comestível, ao contrário de vinho ou cerveja que são destilados de produtos naturais.

Introdução

9. RODAGEM INICIAL DO SEU HYUNDAI

INSTRUÇÕES DE MANUSEIO DO VEÍCULO Da mesma forma como acontece com outros veículos deste tipo, a condução inadequada deste veículo pode resultar na perda de con- trole, acidente ou capotamento. Evite curvas muito fechadas ou manobras bruscas. Certifique-se de ler as orientações em “Re- duzindo o risco de capotamento”, na seção 5 deste manual.

RODAGEM INICIAL DO SEU HYUNDAI Não é necessário nenhum procedimento es- pecial a ser realizado. Seguindo algumas pre- cauções simples para os primeiros 1.000 km, pode-se melhorar o desempenho, a economia de combustível e a vida útil do seu veículo. • Não force o motor. • Ao dirigir, mantenha a rotação do motor entre 2.000 e 4.000 rpm. • Não mantenha velocidades constantes por longos períodos, tanto baixas como altas. • Evite freadas bruscas, exceto em situa- ções de emergência, para permitir que os freios funcionem corretamente.

9. RODAGEM INICIAL DO SEU HYUNDAI - Ilustração técnica do manual
9. RODAGEM INICIAL DO SEU HYUNDAI
9. RODAGEM INICIAL DO SEU HYUNDAI - Ilustração técnica do manual
9. RODAGEM INICIAL DO SEU HYUNDAI

10. Índice ilustrado

Índice ilustrado

Vista geral do exterior (Hatch 5 portas)...................................... 2-2

Vista geral do exterior (Cross)...................................................... 2-4

Vista geral do exterior (Rspec)..................................................... 2-6

Vista geral do exterior (Sedan 4 portas)...................................... 2-8

Vista geral do interior................................................................. 2-10

Vista geral do painel de instrumentos.........................................2-11

Compartimento do motor........................................................... 2-12

Índice ilustrado

10. Índice ilustrado - Ilustração técnica do manual
10. Índice ilustrado
10. Índice ilustrado - Ilustração técnica do manual
10. Índice ilustrado

11. VISTA GERAL DO EXTERIOR (HATCH 5 PORTAS)

VISTA GERAL DO EXTERIOR (HATCH 5 PORTAS) n Vista dianteira modelo Hatch (5 portas)

  1. (
  2. Palhetas do limpador de para-brisa (
  3. Espelhos retrovisores externos (
  4. Maçaneta externa das portas (
  5. Farol (
  6. Farol dianteiro de neblina (se equipado) (
  7. Capô (
  8. Pneus e rodas *
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018001BR

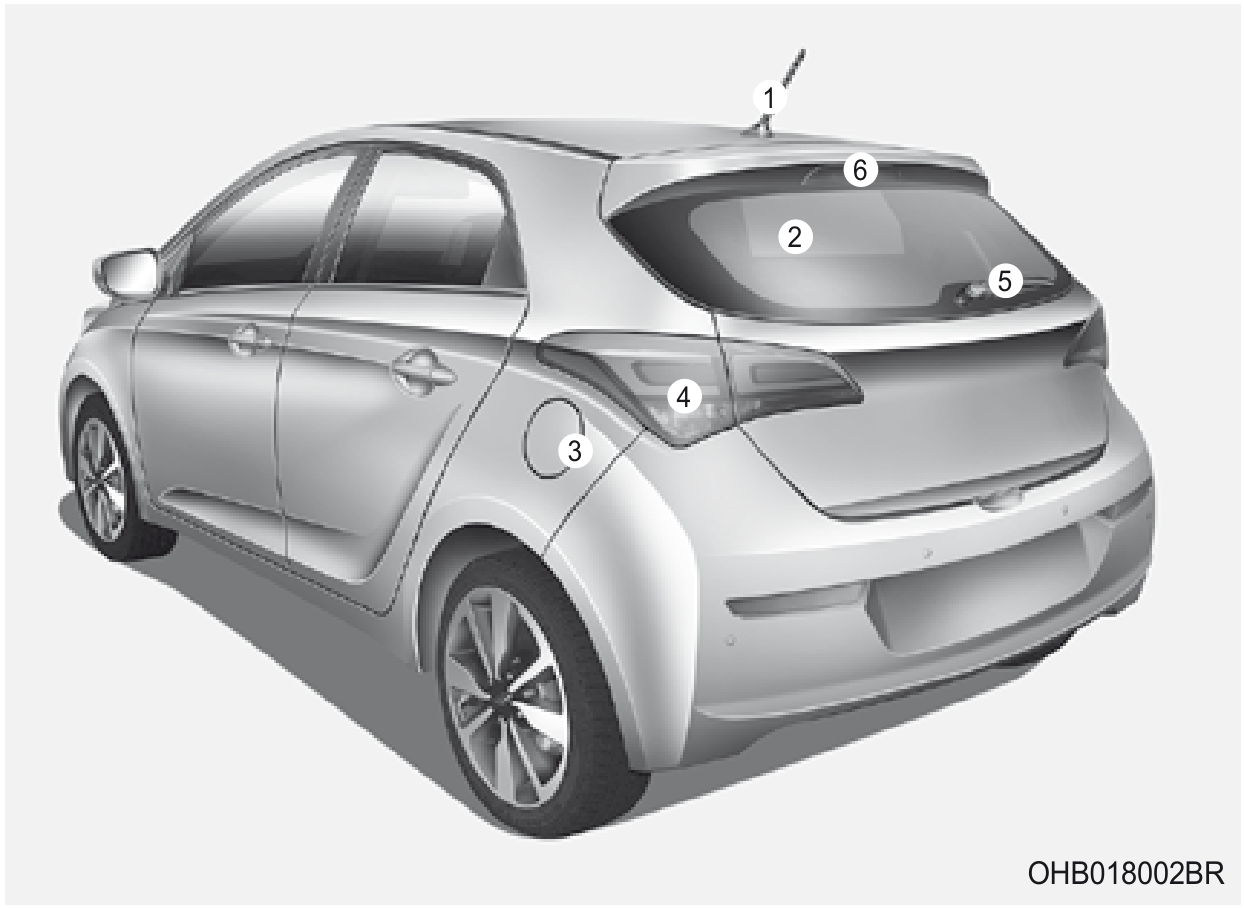

Índice ilustrado n Vista traseira modelo Hatch (5 portas)

  1. (
  2. Antena (
  3. Vidro traseiro com aquecedor (
  4. Tampa de abastecimento de combustível (

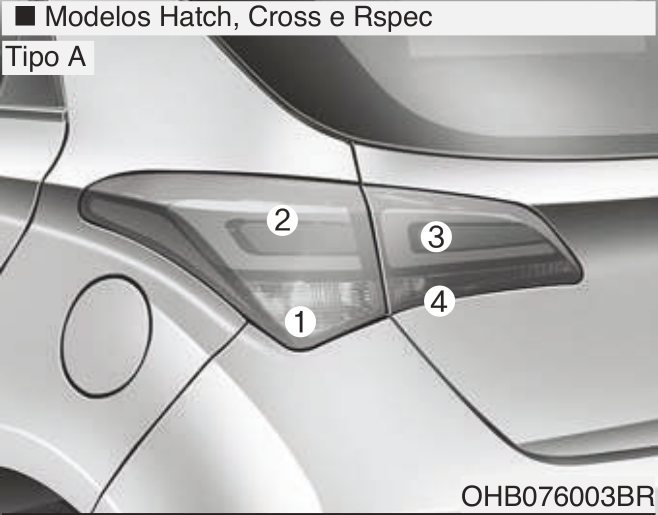

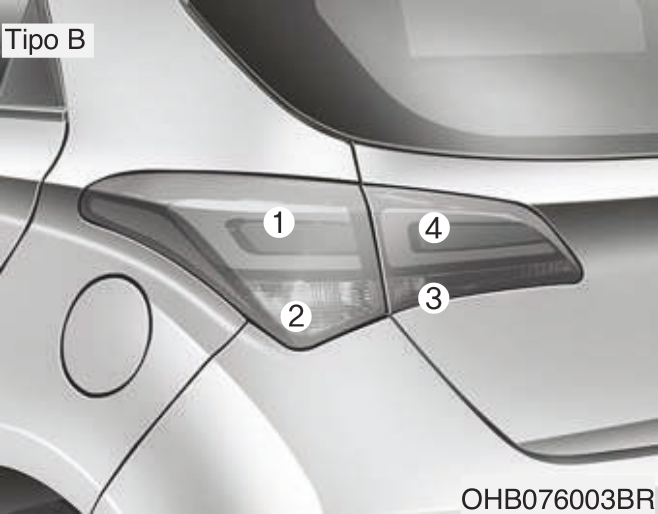

  5. Lanterna combinada traseira (
  6. Palheta do limpador do vidro traseiro (

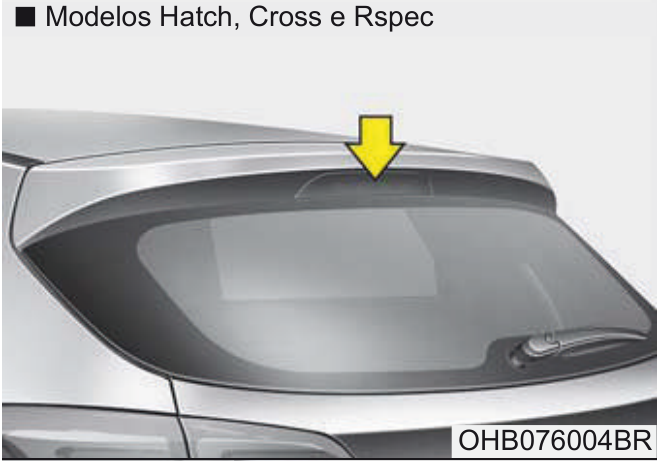

  7. Luz de freio central
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018002BR

Índice ilustrado

11. VISTA GERAL DO EXTERIOR (HATCH 5 PORTAS) - Ilustração técnica do manual
11. VISTA GERAL DO EXTERIOR (HATCH 5 PORTAS)

12. VISTA GERAL DO EXTERIOR (CROSS)

VISTA GERAL DO EXTERIOR (CROSS) n Vista dianteira modelo Cross

  1. (
  2. Palhetas do limpador de para-brisa (
  3. Espelhos retrovisores externos (
  4. Maçaneta externa das portas (
  5. Farol (
  6. Farol dianteiro de neblina (se equipado) (
  7. Capô (
  8. Pneus e rodas *
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB016005BR

Índice ilustrado n Vista traseira modelo Cross

  1. (
  2. Antena (
  3. Vidro traseiro com aquecedor (
  4. Tampa de abastecimento de combustível (
  5. Lanterna combinada traseira (
  6. Palheta do limpador do vidro traseiro (
  7. Luz de freio central
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB016006BR

Índice ilustrado

12. VISTA GERAL DO EXTERIOR (CROSS) - Ilustração técnica do manual
12. VISTA GERAL DO EXTERIOR (CROSS)
12. VISTA GERAL DO EXTERIOR (CROSS) - Ilustração técnica do manual
12. VISTA GERAL DO EXTERIOR (CROSS)

13. VISTA GERAL DO EXTERIOR (Rspec)

VISTA GERAL DO EXTERIOR (Rspec) n Vista dianteira modelo Rspec

  1. (
  2. Palhetas do limpador de para-brisa (
  3. Espelhos retrovisores externos (
  4. Maçaneta externa das portas (
  5. Farol (
  6. Farol dianteiro de neblina (se equipado) (
  7. Capô (
  8. Pneus e rodas *
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018009BR

Índice ilustrado n Vista traseira modelo Rspec

  1. (
  2. Antena (
  3. Vidro traseiro com aquecedor (
  4. Tampa de abastecimento de combustível (
  5. Lanterna combinada traseira (
  6. Palheta do limpador do vidro traseiro (
  7. Luz de freio central
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018010BR

Índice ilustrado

13. VISTA GERAL DO EXTERIOR (Rspec) - Ilustração técnica do manual
13. VISTA GERAL DO EXTERIOR (Rspec)
13. VISTA GERAL DO EXTERIOR (Rspec) - Ilustração técnica do manual
13. VISTA GERAL DO EXTERIOR (Rspec)
13. VISTA GERAL DO EXTERIOR (Rspec) - Ilustração técnica do manual
13. VISTA GERAL DO EXTERIOR (Rspec)
13. VISTA GERAL DO EXTERIOR (Rspec) - Ilustração técnica do manual
13. VISTA GERAL DO EXTERIOR (Rspec)

14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)

VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS) n Vista dianteira modelo Sedan (4 portas)

  1. (
  2. Palhetas do limpador de para-brisa (
  3. Espelhos retrovisores externos (
  4. Maçaneta externa das portas (
  5. Farol (
  6. Farol dianteiro de neblina (se equipado) (
  7. Capô (
  8. Pneus e rodas *
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018007BR

Índice ilustrado n Vista traseira modelo Sedan (4 portas)

  1. (
  2. Antena (
  3. Vidro traseiro com aquecedor (
  4. Tampa de abastecimento de combustível (

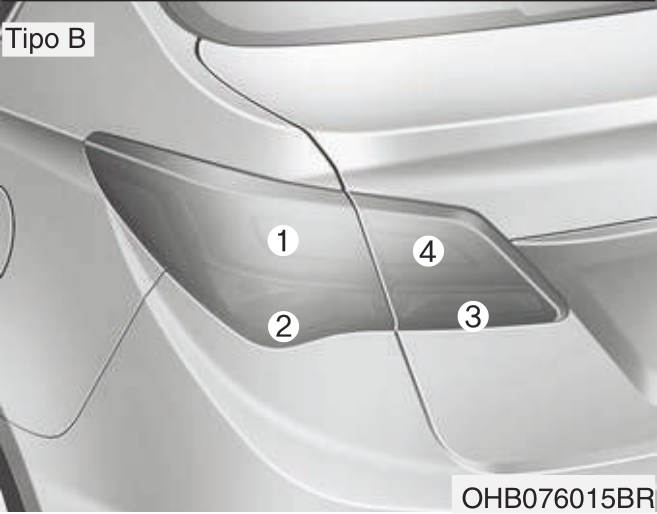

  5. Lanterna combinada traseira (
  6. Luz de freio central
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB018008BR

Índice ilustrado

14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS) - Ilustração técnica do manual
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS) - Ilustração técnica do manual
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS) - Ilustração técnica do manual
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS) - Ilustração técnica do manual
14. VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)

15. VISTA GERAL DO INTERIOR

  1. VISTA GERAL DO INTERIOR (
  2. Maçaneta interna da porta (

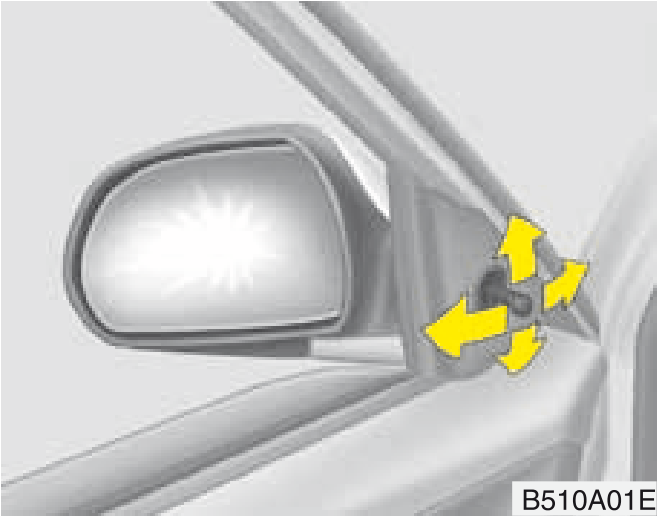

  3. Controle dos espelhos retrovisores externos (

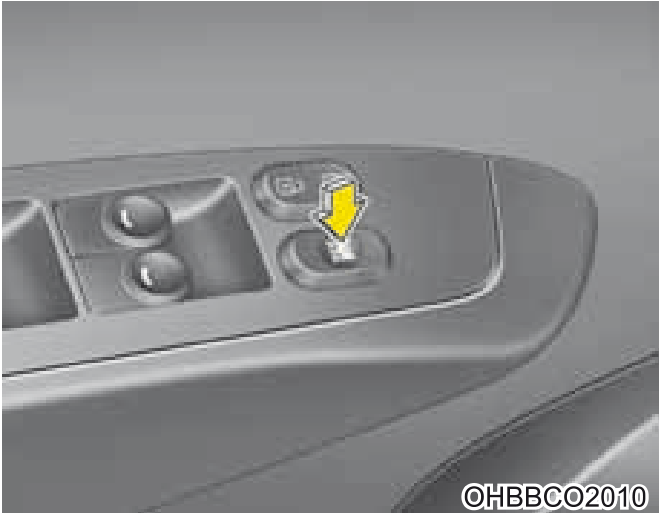

  4. Botão de travamento do vidro elétrico (
  5. Interruptor de travamento central das portas (
  6. Conjunto de interruptores do vidro elétrico (

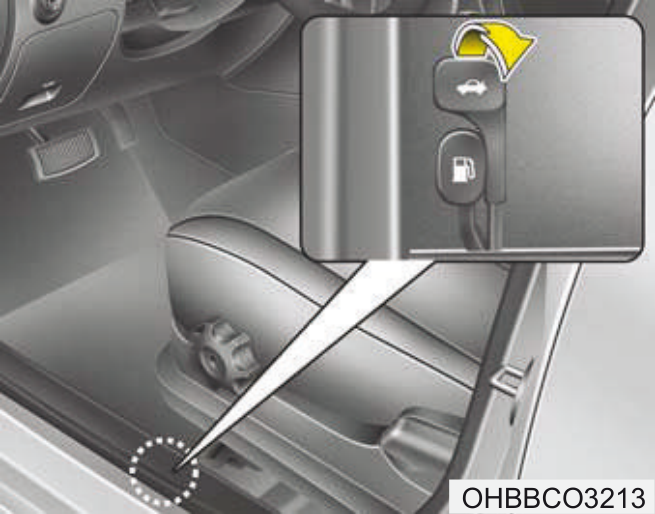

  7. Alavanca de abertura da tampa de abastecimento de combustível (
  8. Volante (

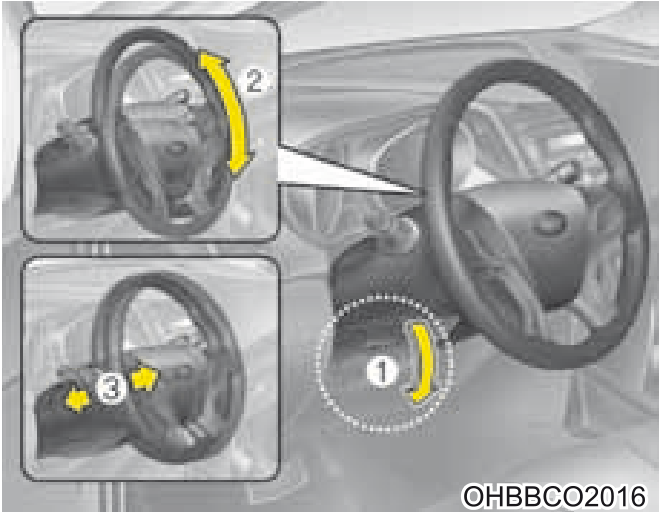

  9. Alavanca de controle da inclinação do volante da direção (

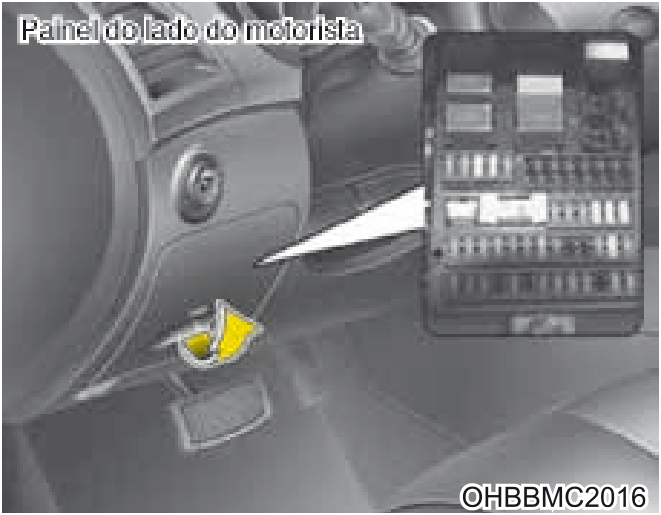

  10. Painel de fusíveis interno (
  11. Alavanca de liberação do capô do motor (
  12. Buzina (
  13. Banco (
  14. Comando do rebatimento dos espelhos (se equipado) OHB016003BR
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

Índice ilustrado

15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR
15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR
15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR
15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR
15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR
15. VISTA GERAL DO INTERIOR - Ilustração técnica do manual
15. VISTA GERAL DO INTERIOR

16. VISTA GERAL DO PAINEL DE INSTRUMENTOS

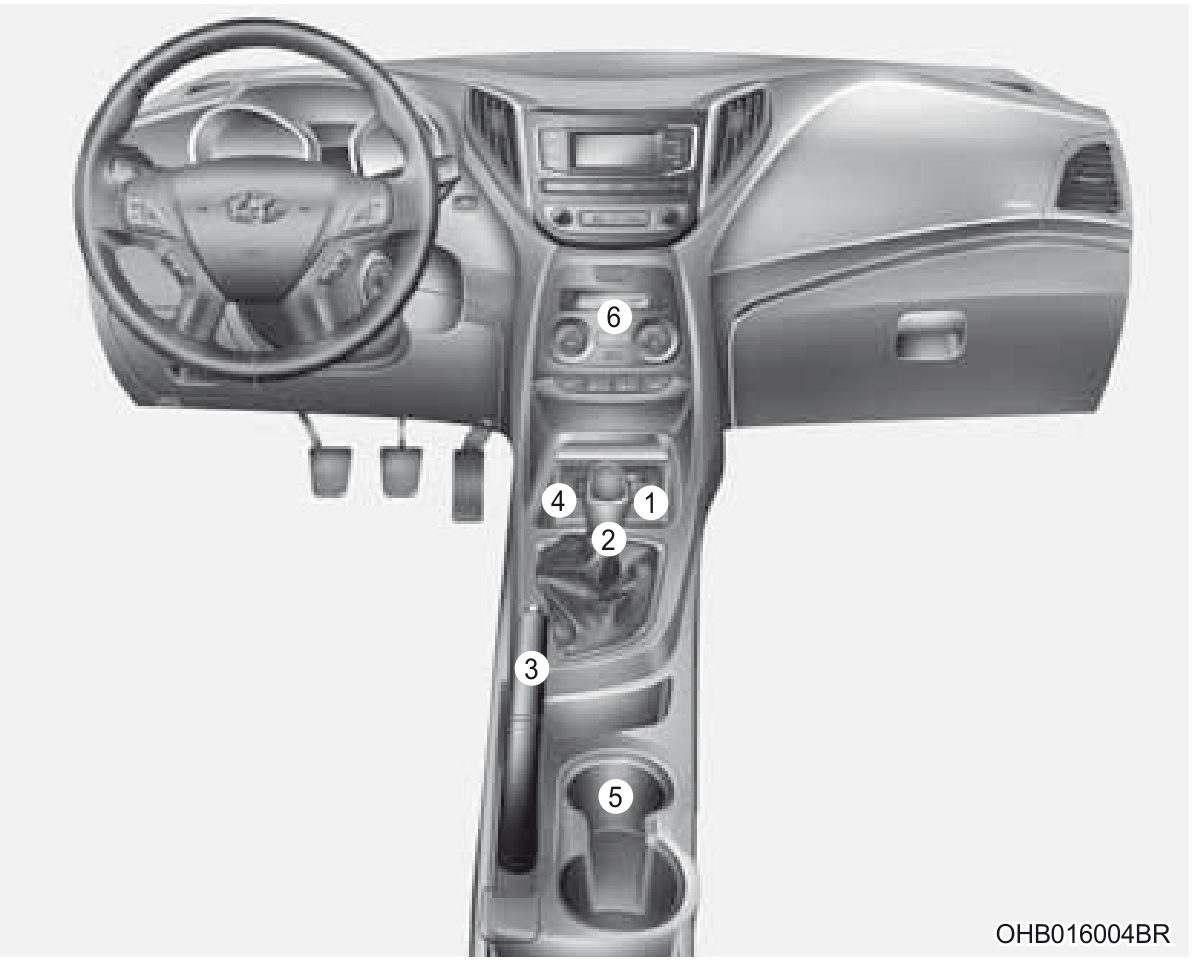

VISTA GERAL DO PAINEL DE INSTRUMENTOS

  1. (
  2. Tomada de força (

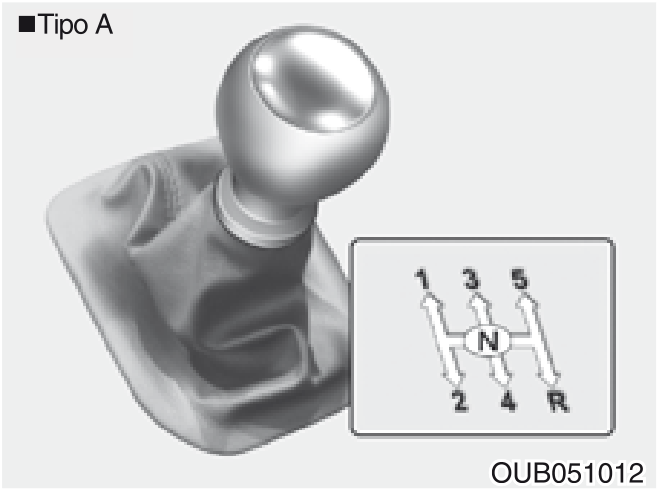

  3. Alavanca de seleção de marcha (
  4. Alavanca do freio de estacionamento (
  5. Entradas AUX, USB e iPod®
  1. (
  2. Suporte para copos (

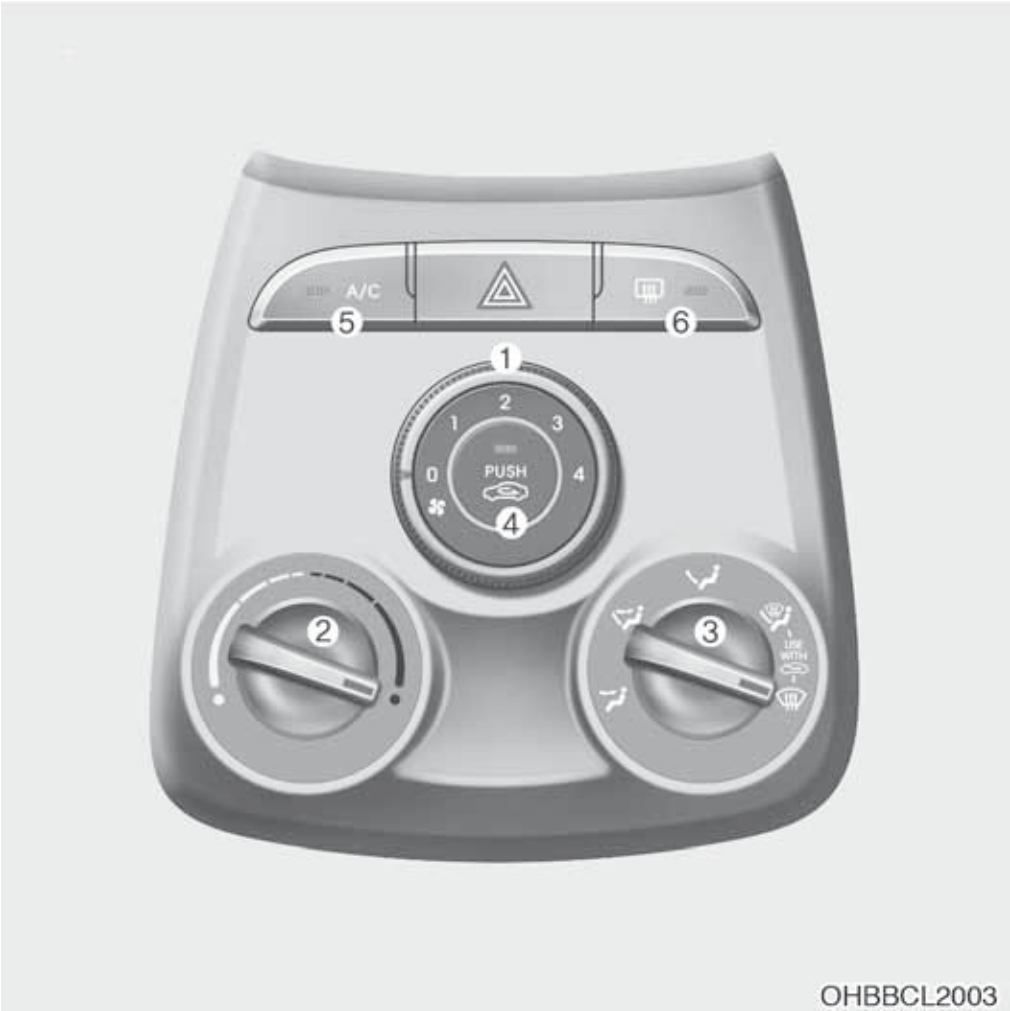

  3. Controles do sistema de climatização
  • O desenho e dimensões podem diferir da ilustração conforme a versão do veículo. Imagens meramente ilustrativas.

OHB016004BR

Índice ilustrado

16. VISTA GERAL DO PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
16. VISTA GERAL DO PAINEL DE INSTRUMENTOS
16. VISTA GERAL DO PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
16. VISTA GERAL DO PAINEL DE INSTRUMENTOS
16. VISTA GERAL DO PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
16. VISTA GERAL DO PAINEL DE INSTRUMENTOS

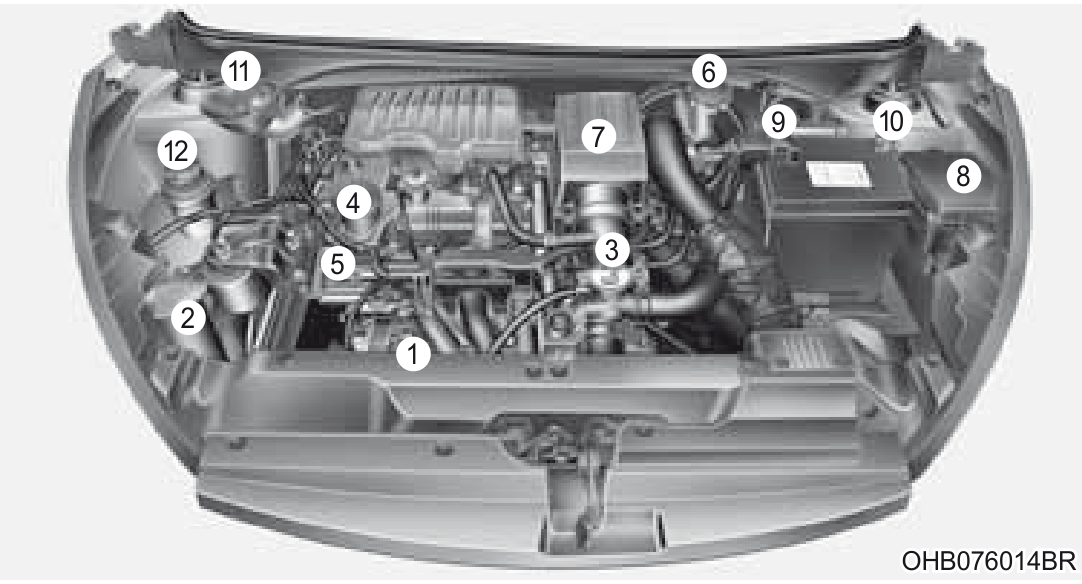

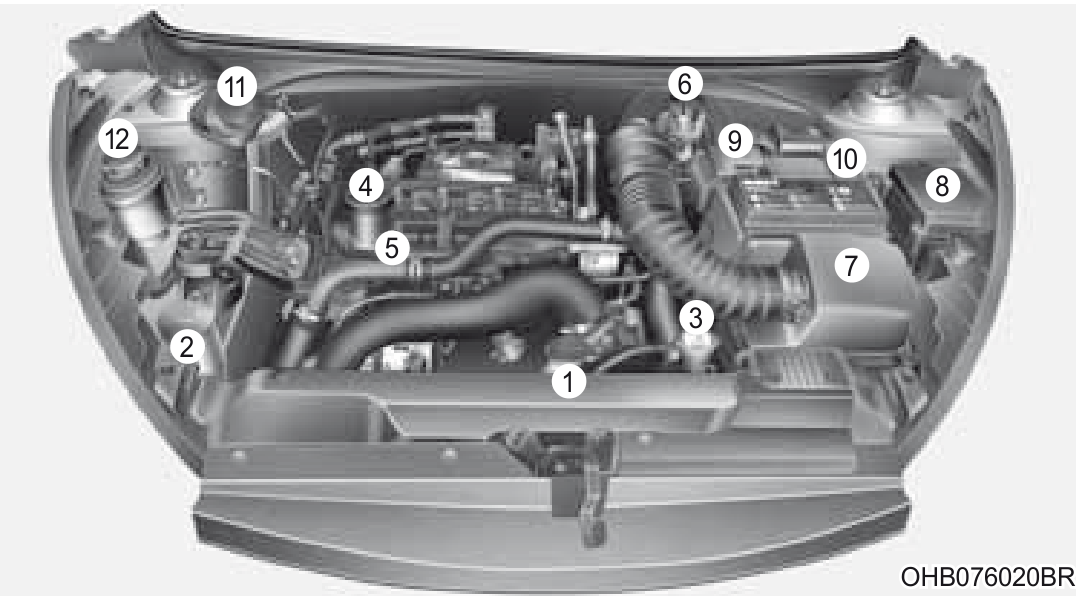

17. COMPARTIMENTO DO MOTOR

  1. COMPARTIMENTO DO MOTOR n Veículos com motor flex KAPPA 1.0 MPI (
  2. Reservatório do líquido de arrefecimento (sob a travessa dianteira superior) (
  3. Reservatório do líquido lavador do para-brisa (
  4. Tampa do radiador (
  5. Tampa de abastecimento de óleo do motor (
  6. Vareta de nível de óleo (
  7. Reservatório de fluido do freio / embreagem (
  8. Filtro de ar (

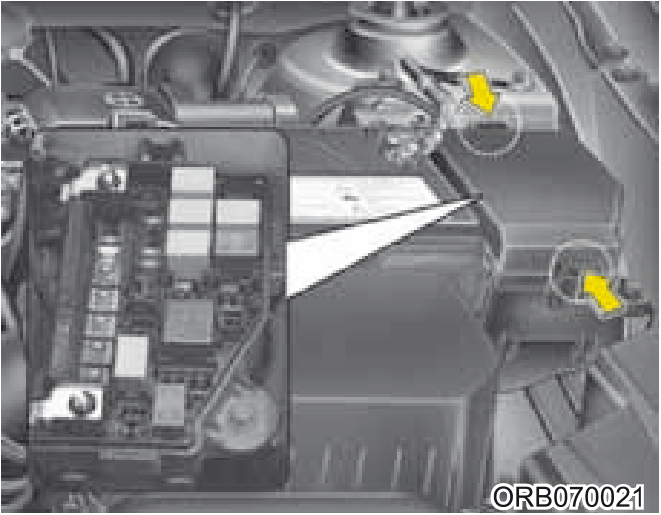

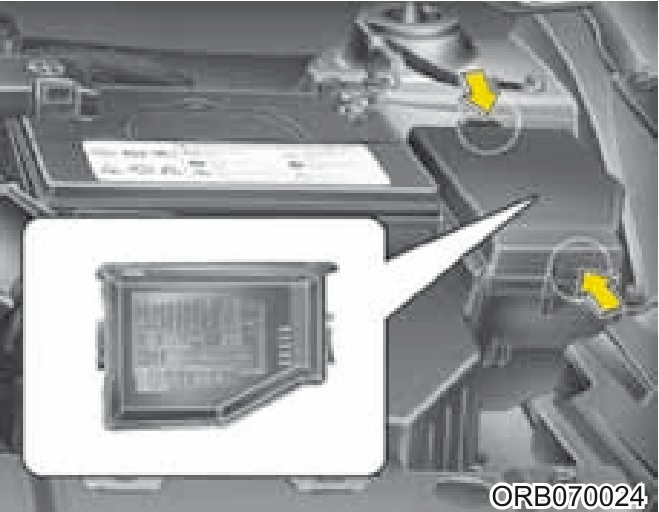

  9. Caixa de fusíveis (
  10. Terminal positivo da bateria (
  11. Terminal negativo da bateria (
  12. Reservatório de gasolina para partida a frio (
  13. Reservatório do fluido da direção hidráulica * * : se equipado OHB076014BR OHB076020BR n Veículos com motor flex KAPPA 1.0 Turbo Índice ilustrado n Veículos com motor flex GAMMA 1.6 MPI (
  14. Reservatório do líquido de arrefecimento (sob a travessa dianteira superior) (
  15. Reservatório do líquido lavador do para-brisa (
  16. Tampa do radiador (
  17. Tampa de abastecimento de óleo do motor (
  18. Vareta de nível de óleo (
  19. Reservatório de fluido do freio / embreagem (
  20. Filtro de ar (
  21. Caixa de fusíveis (
  22. Terminal positivo da bateria (
  23. Terminal negativo da bateria (
  24. Vareta do fluido da transmissão automática * (
  25. Reservatório do fluido da direção hidráulica * * : se equipado OHB076012BR Índice ilustrado
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR
17. COMPARTIMENTO DO MOTOR - Ilustração técnica do manual
17. COMPARTIMENTO DO MOTOR

18. Características de segurança do seu veículo

Características de segurança do seu veículo

Bancos............................................................................................. 3-2

  • Banco do motorista............................................................................ 3-2 • Banco dianteiro do passageiro.......................................................... 3-2 • Bancos traseiros.................................................................................. 3-2 • Ajuste do banco dianteiro.................................................................. 3-4 • Ajuste do banco traseiro.................................................................... 3-8 Cintos de segurança..................................................................... 3-12
  • Pré-tensor do cinto de segurança (se equipado)............................ 3-17 • Recomendações dos cintos de segurança....................................... 3-20 • Cuidados com os cintos.................................................................... 3-22 Sistema de proteção para crianças............................................. 3-23
  • Utilização do sistema de proteção para crianças........................... 3-25

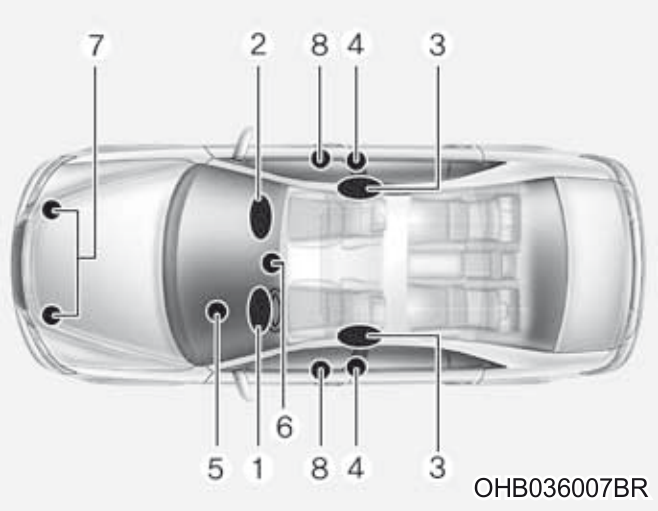

Sistema suplementar de proteção SRS airbag (se equipado).. 3-31

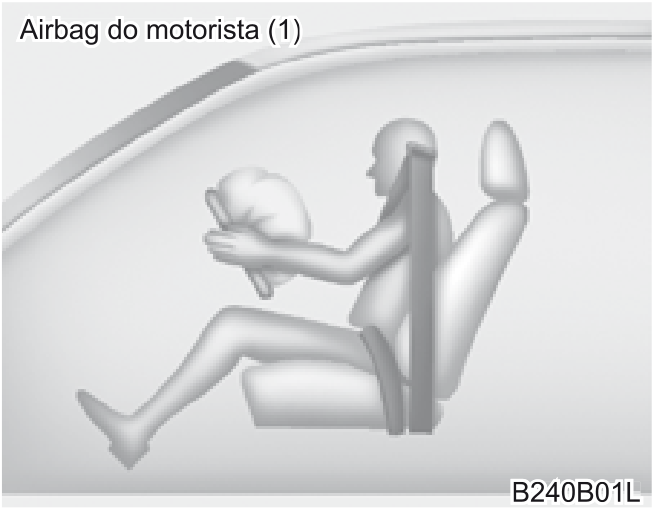

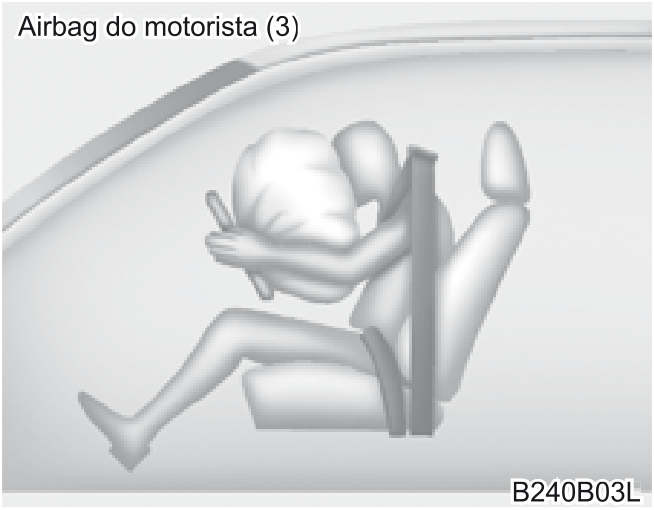

  • Funcionamento do sistema do airbag............................................. 3-32 • Luz de advertência do airbag.......................................................... 3-34 • Componentes do SRS Airbag e suas funções................................. 3-35 • Airbag do motorista e do passageiro dianteiro.............................. 3-37 • Airbag lateral (se equipado)............................................................ 3-40 • Manutenção do SRS Airbag............................................................ 3-47 • Recomendações de segurança adicionais....................................... 3-48 • Instalação de equipamentos ou modificação do veículo equipado com airbag........................................................................ 3-49 • Etiqueta de advertência do airbag (se equipado).......................... 3-49 Características de segurança do seu veículo
18. Características de segurança do seu veículo - Ilustração técnica do manual
18. Características de segurança do seu veículo
18. Características de segurança do seu veículo - Ilustração técnica do manual
18. Características de segurança do seu veículo
18. Características de segurança do seu veículo - Ilustração técnica do manual
18. Características de segurança do seu veículo
18. Características de segurança do seu veículo - Ilustração técnica do manual
18. Características de segurança do seu veículo
18. Características de segurança do seu veículo - Ilustração técnica do manual
18. Características de segurança do seu veículo

19. Bancos traseiros

Bancos traseiros

  1. (
  2. Apoio de cabeça (
  3. Rebatimento do encosto
  • : se equipado

Características de segurança do seu veículo

ATENÇÃO

Objetos soltos

Objetos soltos na área dos pés do motorista podem interferir no aciona- mento dos pedais, podendo causar um acidente. Não deixe nenhum objeto solto embaixo dos bancos dianteiros.

ATENÇÃO Não utilize uma almofada no assento que reduza o atrito entre o assento e o passageiro. Em caso de acidente ou freada brusca, o quadril do passageiro poderá escorregar por baixo da parte subabdominal do cinto de segurança. Ferimentos internos graves ou fatais poderão ocorrer, pois o cinto de segu- rança não poderá funcionar normal- mente.

ATENÇÃO

Responsabilidade do motorista pelos passageiros dianteiros Viajar em veículo com o encosto do banco reclinado pode levar a ferimentos graves ou fatais em caso de acidente. Se o banco dianteiro estiver reclinado durante um acidente, o quadril do ocu- pante poderá deslizar por baixo da parte subabdominal do cinto de segurança, aplicando grande força sobre o abdô- men desprotegido, podendo causar ferimentos internos graves ou fatais. O motorista deverá assegurar que o pas- sageiro dianteiro mantenha o encosto do banco na posição vertical sempre que o veículo estiver em movimento.

ATENÇÃO

Encosto do banco Ao rebater o encosto do banco para a posição vertical, segure o encosto e retorne-o lentamente, certificando-se que não haja ocupantes próximos ao banco. Caso o encosto seja retorna- do sem controle, o mesmo poderá se mover rapidamente à frente e causar ferimento acidental em quem estiver acionando a alavanca de ajuste do en- costo do banco.

Características de segurança do seu veículo

19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros
19. Bancos traseiros - Ilustração técnica do manual
19. Bancos traseiros

20. Para frente e para trás ATENÇÃO

Para frente e para trás ATENÇÃO Banco do motorista • Nunca tente ajustar o banco enquanto o veículo estiver em movimento. Isto poderá resultar na perda de controle e acidente, causando morte, ferimentos graves ou danos materiais. • Não permita que nada interfira na po- sição normal do encosto do banco. A colocação de objetos contra o encos- to do banco ou que de outra maneira interfiram no travamento correto do encosto do banco poderá resultar em ferimentos graves ou fatais no caso de uma freada brusca ou de uma colisão. • Sempre dirija e viaje com o encosto do banco na posição vertical e com a parte subabdominal do cinto aper- tada sobre o quadril. Essa é a melhor posição para protegê-lo em caso de acidente. • A fim de evitar ferimentos desneces- sários e talvez graves, causados pelo airbag, procure sentar-se sempre o mais afastado possível do volante, mantendo o controle confortável do veículo. Recomendamos que o tórax fique a pelo menos 25 cm de distância do volante.

ATENÇÃO Depois de ajustar o banco, verifique sempre se o mesmo está firmemente travado no lugar, tentando movimentá- -lo para frente ou para trás sem utilizar a alavanca de liberação. Movimentos bruscos ou inesperados do banco do motorista podem fazer com que o con- dutor perca o controle do veículo, o que pode resultar em um acidente.

ATENÇÃO

  • Não ajuste o banco enquanto estiver uti- lizando o cinto de segurança. Movimen- tar o banco para frente pode exercer uma forte pressão sobre o abdômen. • Tenha o máximo cuidado de forma a não permitir que suas mãos e objetos sejam pegos pelo mecanismo enquan- to o banco estiver sendo movido. • Não coloque um acendedor de cigar- ros no assoalho ou no banco. Quando ajustar o banco, o gás pode sair pelo isqueiro e causar um incêndio. • Tenha cuidado quando pegar objetos pequenos presos embaixo dos bancos ou entre o banco e o console central. Você pode cortar as mãos ou se ferir nas bordas do mecanismo do banco.

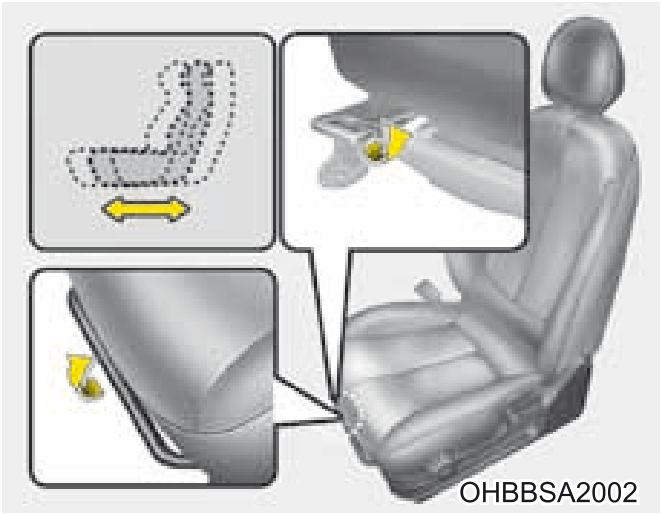

  1. Para movimentar o banco longitudinalmente:
  2. Puxe para cima a alavanca de ajuste do banco (ou a manopla, se equipado), sob a borda dianteira do assento do banco, e segure-a.
  3. Deslize o banco para a posição desejada.
  4. Libere a barra (ou a manopla, se equipa- do) e certifique-se que o banco esteja tra- vado no lugar. Ajuste o banco antes de dirigir e certifique-se que o mesmo esteja travado tentando movi- mentá-lo para frente e para trás sem utilizar a alavanca de ajuste. Caso o banco se movimen- te, ele não estará adequadamente travado.

Características de segurança do seu veículo

20. Para frente e para trás ATENÇÃO - Ilustração técnica do manual
20. Para frente e para trás ATENÇÃO
20. Para frente e para trás ATENÇÃO - Ilustração técnica do manual
20. Para frente e para trás ATENÇÃO
20. Para frente e para trás ATENÇÃO - Ilustração técnica do manual
20. Para frente e para trás ATENÇÃO
20. Para frente e para trás ATENÇÃO - Ilustração técnica do manual
20. Para frente e para trás ATENÇÃO
20. Para frente e para trás ATENÇÃO - Ilustração técnica do manual
20. Para frente e para trás ATENÇÃO

Inclinação do encosto Altura do assento...

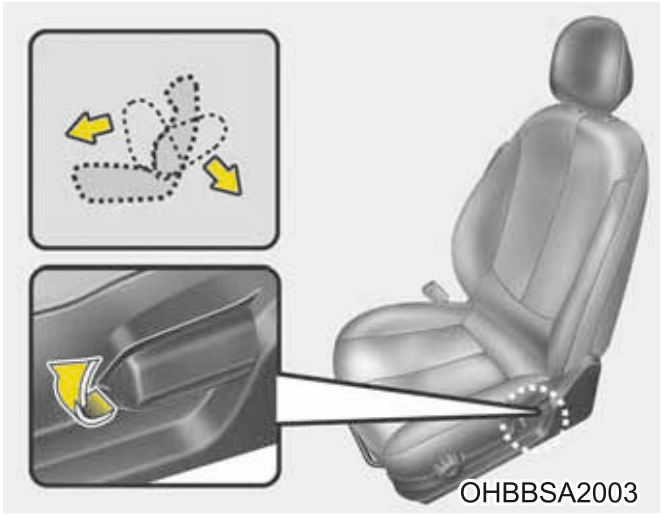

  1. Inclinação do encosto Altura do assento (para o banco do motorista) Para reclinar o encosto:
  2. Sentado no banco, incline-se ligeiramente para frente e levante o encosto do banco utilizando a alavanca de inclinação do en- costo, localizada na lateral do assento na parte traseira.
  3. Mantendo a alavanca acionada, incline-se para trás com cuidado e ajuste o encosto do banco para a posição desejada.
  4. Libere a alavanca e certifique-se que o encosto esteja travado na posição (a alavanca deverá retornar à sua posição original para que o encosto fique travado).

Para alterar a altura da almofada do assento do banco, gire o botão que está localizado na lateral da almofada do assento para frente ou para trás. • Para abaixar a almofada do assento do banco, gire o botão para frente algumas vezes. • Para levantar a almofada do assento do banco, gire o botão para trás algumas ve- zes.

Para usar o descansa-braço, abaixe-o para a posição mais baixa.

Características de segurança do seu veículo

Inclinação do encosto Altura do assento... - Ilustração técnica do manual
Inclinação do encosto Altura do assento...
Inclinação do encosto Altura do assento... - Ilustração técnica do manual
Inclinação do encosto Altura do assento...
Inclinação do encosto Altura do assento... - Ilustração técnica do manual
Inclinação do encosto Altura do assento...

22. Apoio de cabeça

Apoio de cabeça Os bancos do motorista e do passageiro dian- teiro estão equipados com apoio de cabeça para segurança e conforto dos ocupantes. O apoio de cabeça não proporciona somente conforto para motorista e para o passageiro dianteiro, mas também ajuda a proteger a ca- beça e o pescoço no caso de uma colisão.

Ajuste da altura do apoio de cabeça Para levantar o apoio de cabeça, puxe-o para cima para a posição desejada (1). Para abai- xá-lo, pressione e segure o botão de liberação (2) no suporte do apoio de cabeça e abaixe-o para a posição desejada (3).

ATENÇÃO

  • Para maior eficiência no caso de um acidente, o apoio de cabeça deve ser ajustado de maneira que o cen- tro do apoio esteja na mesma altura dos seus olhos. Além disso, ajuste o apoio de cabeça o mais próximo pos- sível de sua cabeça. Por este motivo, a utilização de uma almofada para afastar o tronco do encosto do banco não é recomendada. • Não utilize o veículo com os apoios de cabeça removidos. Ferimentos graves podem ocorrer aos ocupantes em caso de acidentes. Os apoios de cabeça, quando corretamente ajusta- dos, fornecem proteção contra feri- mentos no pescoço. • Não ajuste a posição do apoio de ca- beça do banco do motorista com o veículo em movimento.

Características de segurança do seu veículo

CUIDADO

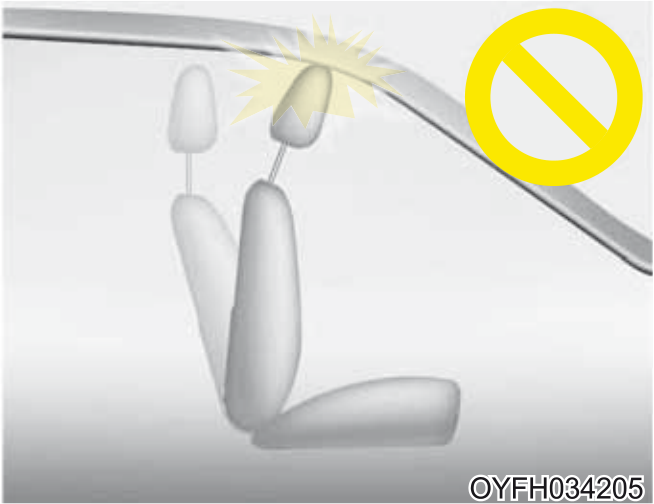

Se você inclinar o encosto para a frente com o apoio de cabeça e a almofada do assento levantada, o apoio de cabeça pode entrar em contato com o para-sol e outras partes do veículo.

ATENÇÃO

NÃO permita que ninguém trafegue no veículo com o apoio de cabeça remo- vido.

  1. Remoção/Instalação Para remover o apoio de cabeça:
  2. Incline o encosto (2) com a alavanca de inclinação (1).
  3. Levante o apoio de cabeça totalmente.
  4. Pressione o botão de liberação do apoio de cabeça (3) enquanto puxa o apoio de cabeça para cima (4).

OHB036001BR

ATENÇÃO

Sempre certifique-se que o apoio de cabeça está travado na posição depois de instalá-lo e ajustá-lo corretamente.

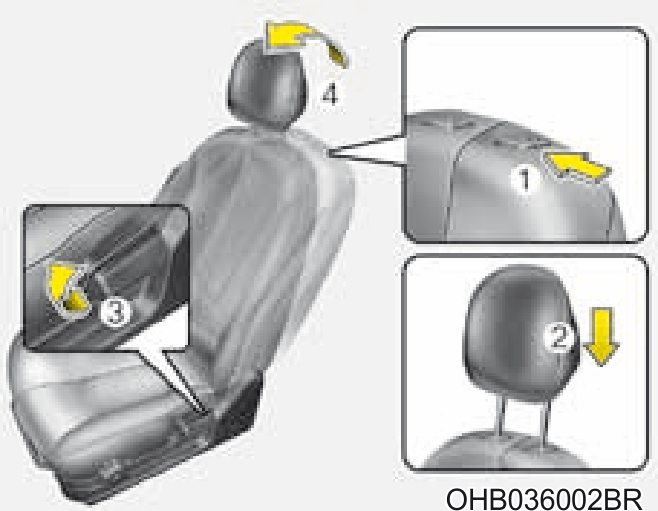

  1. Para instalar o apoio de cabeça:
  2. Coloque as hastes do apoio de cabeça (2) nos orifícios enquanto pressiona o botão de liberação (1).
  3. Incline o encosto (4) com a alavanca de inclinação (3).
  4. Ajuste o apoio de cabeça na altura apro- priada.

OHB036002BR

Características de segurança do seu veículo

22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça
22. Apoio de cabeça - Ilustração técnica do manual
22. Apoio de cabeça

23. Ajuste do banco traseiro Apoio de cabeça

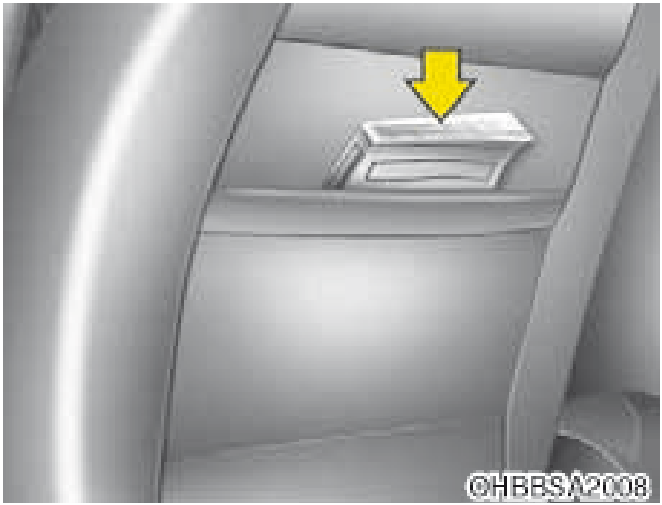

O porta-objetos do encosto do banco localiza- -se atrás do encosto do banco do motorista e atrás do banco do passageiro dianteiro.

ATENÇÃO

Banco do motorista Não coloque objetos pesados ou cor- tantes nos porta-objetos dos encostos. Em caso de acidente, eles podem se soltar do porta-objetos e ferir os ocu- pantes do veículo.

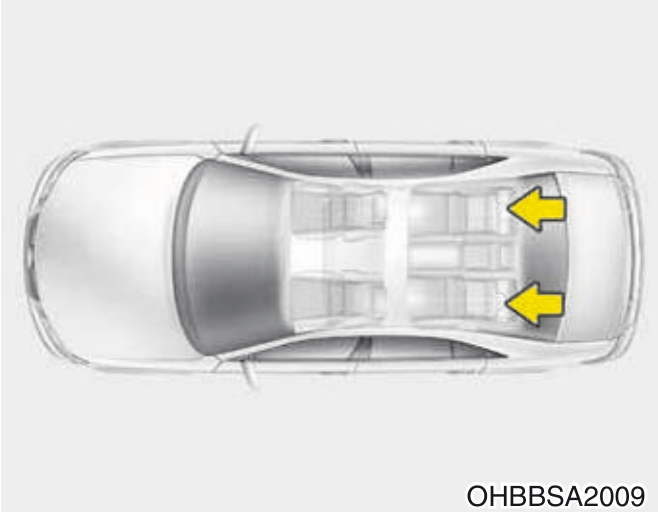

Ajuste do banco traseiro Apoio de cabeça O banco traseiro está equipado com apoios de cabeça para segurança e conforto dos ocupantes. O apoio de cabeça não proporciona somente conforto para os passageiros, mas também ajuda a proteger a cabeça e o pescoço no ca- so de uma colisão.

ATENÇÃO

  • Para maior eficiência no caso de um acidente, o apoio de cabeça deve ser ajustado de maneira que o centro do apoio esteja na mesma altura dos seus olhos. Além disso, ajuste o apoio de cabeça o mais próximo possível de sua cabeça. Por este motivo, a uti- lização de uma almofada para afastar o tronco do encosto do banco não é recomendada.
  • Não utilize o veículo com os apoios de cabeça removidos. Ferimentos graves podem ocorrer aos ocupantes em ca- so de acidentes. Os apoios de cabeça, quando corretamente ajustados, for- necem proteção contra ferimentos no pescoço.
  • Quando não há ocupante nos ban- cos traseiros, ajuste a altura do apoio de cabeça na posição mais baixa. O apoio de cabeça do banco traseiro pode reduzir a visibilidade da área atrás do veículo.

OHBBSA2009 OHBBSA2009

Características de segurança do seu veículo

23. Ajuste do banco traseiro Apoio de cabeça - Ilustração técnica do manual
23. Ajuste do banco traseiro Apoio de cabeça
23. Ajuste do banco traseiro Apoio de cabeça - Ilustração técnica do manual
23. Ajuste do banco traseiro Apoio de cabeça
23. Ajuste do banco traseiro Apoio de cabeça - Ilustração técnica do manual
23. Ajuste do banco traseiro Apoio de cabeça
23. Ajuste do banco traseiro Apoio de cabeça - Ilustração técnica do manual
23. Ajuste do banco traseiro Apoio de cabeça

24. Rebatendo o banco traseiro

OHBBSA2010 OHBBSA2010 Ajuste da altura do apoio de cabeça Para levantar o apoio de cabeça, puxe-o para cima para a posição desejada (1). Para abai- xá-lo, pressione e segure o botão de liberação (2) no suporte do apoio de cabeça e abaixe-o para a posição desejada (3).

ATENÇÃO

Certifique-se que o apoio de cabeça fique travado na posição depois de ajustá-lo, para que ele proteja os ocu- pantes adequadamente.

Remoção Para remover o apoio de cabeça, levante-o o máximo possível e pressione o botão de libe- ração (1) enquanto estiver puxando o apoio para cima (2). Para reinstalar o apoio de cabeça, coloque as hastes (3) nos seus orifícios de fixação, en- quanto o botão de liberação (1) é pressiona- do. Ajuste-o para a altura apropriada.

Rebatendo o banco traseiro

Os encostos dos bancos traseiros podem ser rebatidos para facilitar o transporte de objetos compridos ou para aumentar a capacidade de bagagem do veículo.

ATENÇÃO O objetivo de rebater os encostos dos bancos traseiros é permitir o transporte de objetos mais compridos, os quais não poderiam ser acomodados de outra maneira. Nunca permita que passageiros sen- tem sobre os encostos dos bancos enquanto eles estiverem rebatidos e o veículo estiver em movimento. Essas posições não são adequadas para esse fim, uma vez que o veículo não possui cintos de segurança nesses locais. Isso pode resultar em ferimentos graves ou morte, no caso de uma freada brusca ou de um acidente. Os objetos trans- portados sobre os encostos rebatidos não deverão ultrapassar a altura dos bancos dianteiros. Isso pode permitir que a carga deslize para frente e cause ferimentos ou danos durante freadas bruscas.

Características de segurança do seu veículo Para retornar o encosto do banco traseiro: • Para levantar o encosto, levante e empur- re-o com até ouvir um clique ao travar. • Ao retornar o encosto do banco para a sua posição vertical, reposicione os cintos de segurança traseiros de modo que eles possam ser utilizado pelos passageiros dos bancos traseiros.

24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro
24. Rebatendo o banco traseiro - Ilustração técnica do manual
24. Rebatendo o banco traseiro

25. Como rebater o encosto do banco traseiro

ATENÇÃO Não rebater o encosto do banco trasei- ro caso os bancos dianteiros não este- jam devidamente ajustados nos eixos. Em caso de transporte cargas com o encosto traseiro rebatido, elas poderão se mover durante freadas bruscas ou colisão, podendo causar ferimentos.

Como rebater o encosto do banco traseiro

  • Coloque o encosto do banco dianteiro na posição vertical e, se necessário, deslize o banco dianteiro para frente.

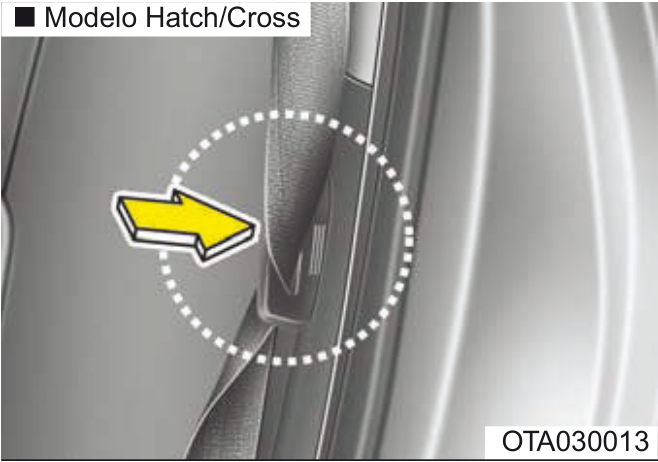

OTA030013

Modelo Hatch/Cross

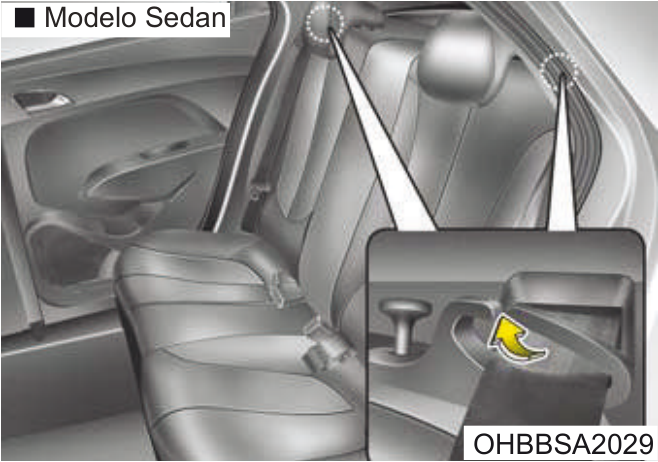

OHBBSA2029

Modelo Sedan

OHBBSA2012

Modelo Hatch/Cross

OHBBSA2030

Modelo Sedan

  1. Abaixe totalmente os apoios de cabeça traseiros.

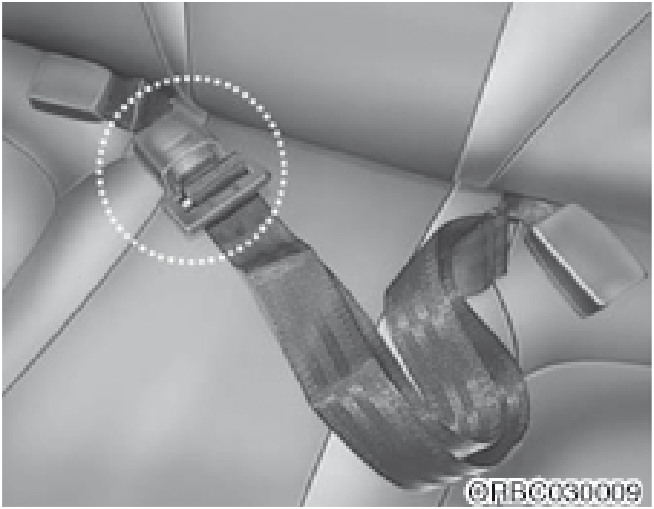

  2. Introduza a lingueta metálica do cinto tra- seiro no suporte para evitar que a cinta seja danificada.

Características de segurança do seu veículo

    1. Puxe os pinos de liberação do encosto do banco traseiro e, em seguida, rebata o en- costo para a frente.
    2. Para utilizar o banco traseiro, levante o encosto do banco e empurre-o com fir- meza para trás, até que ele fique trava- do no lugar. Certifique-se que o encosto esteja travado no lugar e ao rebater o encosto do banco para a sua posição ver- tical, certifique-se sempre que esteja bem travado na posição, empurrando-o pela parte superior do encosto.
  • Retorne o cinto de segurança traseiro pa- ra a posição adequada.

ATENÇÃO

Carga A carga deverá estar sempre fixada, para evitar que, em caso de colisão, seja arremessada no interior do veícu- lo e cause ferimentos aos ocupantes. Deve-se ter cuidado especial ao colo- car objetos nos bancos traseiros, uma vez que, no caso de uma colisão fron- tal, esses podem atingir os ocupantes dos bancos dianteiros. CUIDADO Danos aos fechos dos cintos de segurança traseiros Quando o assento do banco traseiro for rebatido ou ao se colocar malas ou grandes volumes no banco traseiro, os fechos do cinto de segurança devem ser inseridos entre o encosto e o as- sento do banco. Desta forma evita-se danos ao fecho do cinto de segurança.

CUIDADO

Cintos de segurança traseiros

Ao retornar os encostos dos bancos traseiros para a posição vertical, lem- bre-se de retornar os cintos diagonais traseiros para suas posições corretas.

ATENÇÃO Ao rebater o encosto do banco traseiro para a posição vertical, depois de ser rebatido: Tome cuidado para não danificar a cinta ou o fecho do cinto de segurança. Não permita que a cinta ou o fecho do cinto de segurança fiquem presos no banco traseiro. Certifique-se que o encosto do banco esteja completamente travado na posição vertical, empurrando-o pela parte superior. Caso contrário, na hipó- tese de um acidente ou de uma freada brusca, o banco poderá rebater e permi- tir que a carga entre no compartimento de passageiros, o que poderá resultar em ferimentos graves ou morte.

Características de segurança do seu veículo

25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro
25. Como rebater o encosto do banco traseiro - Ilustração técnica do manual
25. Como rebater o encosto do banco traseiro

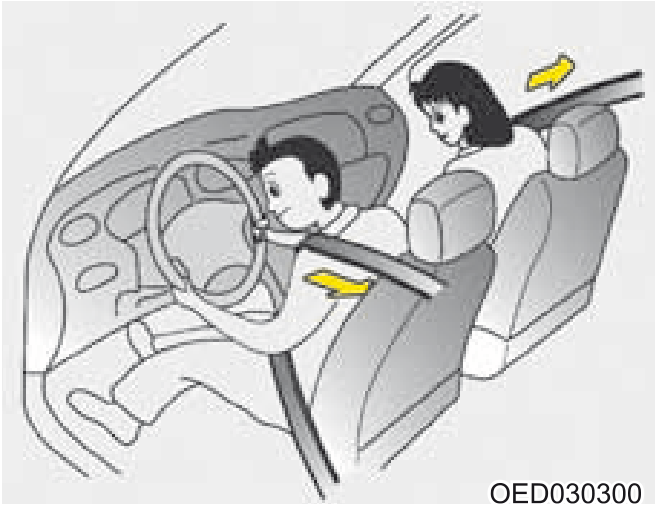

CINTOS DE SEGURANÇA Sistema de proteção...

ATENÇÃO

Carregamento da carga Sempre que carregar ou descarregar o veículo, certifique-se que o motor este- ja desligado, a transmissão automática esteja na posição “P” (Estacionado) e que o freio de estacionamento este- ja acionado. Deixar de seguir esses procedimentos pode permitir que o veículo se movimente, caso a alavanca de mudanças seja movida inadvertida- mente para outra posição.

ATENÇÃO

  • Para que o sistema proporcione a máxima proteção, os cintos de segu- rança devem ser usados sempre que o veículo estiver em movimento. • Os cintos de segurança são mais eficientes quando os encostos dos bancos estão na posição vertical. • Crianças menores de 12 anos de idade devem ser sempre protegidas adequadamente no banco traseiro. Nunca permita que crianças viajem no banco do passageiro dianteiro. Caso uma criança com idade acima dos 12 anos ocupe o banco diantei- ro, ela deverá estar devidamente pro- tegida com o cinto de segurança, e o banco deverá estar afastado para trás o máximo possível. • Nunca use o cinto diagonal por baixo do braço ou por trás das costas. Um cinto posicionado inadequadamente pode causar ferimentos graves, caso ocorra uma colisão. O cinto diagonal deverá ser posicionado acima do ombro e passando pela clavícula.
  • Evite usar o cinto de segurança quando este estiver torcido. O cinto de segurança, quando torcido, não cumpre sua função corretamente. Em caso de uma colisão, ele pode até ferir o ocupante. Certifique-se que a cinta esteja reta e não torcida. • Cuidado para não danificar a cinta ou outras peças do conjunto do cinto. Caso as peças de fixação ou a cin- ta estejam danificadas, elas deverão ser substituídas. • Nunca utilize o cinto de segurança sobre objetos frágeis. Se houver uma parada súbita ou um impacto, o cinto de segurança pode danificar o objeto.

ATENÇÃO Os cintos de segurança são projetados para suportar a estrutura óssea do cor- po e devem ser usados sobre a região baixa do quadril, o tórax e ombros, con- forme a necessidade. Deve-se evitar o uso da parte abdominal do cinto sobre a área do abdômen.

CINTOS DE SEGURANÇA Sistema de proteção por cintos de segurança

Características de segurança do seu veículo

CINTOS DE SEGURANÇA Sistema de proteção... - Ilustração técnica do manual
CINTOS DE SEGURANÇA Sistema de proteção...
CINTOS DE SEGURANÇA Sistema de proteção... - Ilustração técnica do manual
CINTOS DE SEGURANÇA Sistema de proteção...
CINTOS DE SEGURANÇA Sistema de proteção... - Ilustração técnica do manual
CINTOS DE SEGURANÇA Sistema de proteção...

27. Advertência do cinto de segurança (se equipado)

Os cintos de segurança devem ser ajus- tados da maneira mais firme possível, e com conforto, a fim de proporcionar a proteção para a qual eles foram pro- jetados. O cinto folgado reduz em grande parte a proteção oferecida ao ocupante. Deve-se tomar cuidado para evitar a contaminação da cinta com produtos para polimento, óleos, produtos quí- micos e especialmente com solução de bateria. A limpeza pode ser efetua- da com segurança utilizando-se sabão neutro e água. O conjunto do cinto deverá ser subs- tituído caso a cinta fique contaminada ou danificada. É necessário substituir o conjunto todo depois do mesmo ter sido usado em um impacto severo, mesmo que o dano ao conjunto não seja evidente. Os cintos não devem ser usados com as cintas torcidas. Cada conjunto de cinto de segurança deve ser usado apenas por um ocupante. É perigoso passar o cinto de segurança sobre uma criança que esteja sendo transportada no colo de um passageiro.

ATENÇÃO

  • Nenhuma modificação ou adição deverá ser feita pelo usuário que impeça o mecanismo de ajuste do cinto de segurança remover a folga ou que impeça o ajuste do conjunto do cinto de segurança para remover a folga. • Ao afivelar o cinto de segurança, to- me cuidado para não travar o cinto em um fecho de outro assento. Isso é muito perigoso e você pode não ser protegido corretamente pelo cinto de segurança. • Não desafivele e afivele o cinto de segurança ao dirigir o veículo. Isso pode causar a perda de controle, um acidente causando morte, ferimen- tos graves ou danos. • Ao afivelar o cinto de segurança, certifique-se que ele não esteja pas- sando sobre objetos cortantes ou que possam quebrar facilmente. • Certifique-se que não haja nada den- tro do fecho. Neste caso o cinto de segurança não poderá ser afivelado corretamente.

Advertência do cinto de segurança (se equipado) Como um lembrete para o motorista, a luz de advertência do cinto de segurança pisca ou acende e o alarme sonoro soa da seguinte maneira: • A luz de advertência do cinto de seguran- ça acende por aproximadamente 6 segundos sempre que o interruptor de ignição é girado para a posição “ON”, independentemente do afivelamento do cinto de segurança. • A luz de advertência do cinto de segurança acende se o cinto de segurança não estiver afivelado depois que o interruptor de ignição é girado para a posição “ON”. • Se o cinto de segurança permanecer desa- fivelado e o veículo for conduzido com veloci- dade maior que 9 km/h, a luz de advertência Características de segurança do seu veículo O cinto de segurança se ajusta automatica- mente ao comprimento adequado somente depois que a parte subabdominal do cinto é ajustada manualmente de modo a ficar con- fortavelmente colocada sobre o quadril. Ca- so o ocupante se incline lentamente para a frente, o cinto estenderá e permitirá seus movimentos. Entretanto, caso haja uma fre- ada brusca ou um impacto, o cinto travará na posição. Ele também travará caso o ocupante tente se inclinar para frente de modo muito rápido. do cinto de segurança começará a piscar até que o veículo seja conduzido com velocidade menor que 6 km/h. • Se o cinto de segurança permanecer desa- fivelado e o veículo for conduzido com veloci- dade maior que 20 km/h, o alarme sonoro so- ará por aproximadamente 100 segundos e a luz do cinto de segurança continuará a piscar.

27. Advertência do cinto de segurança (se equipado) - Ilustração técnica do manual
27. Advertência do cinto de segurança (se equipado)
27. Advertência do cinto de segurança (se equipado) - Ilustração técnica do manual
27. Advertência do cinto de segurança (se equipado)
27. Advertência do cinto de segurança (se equipado) - Ilustração técnica do manual
27. Advertência do cinto de segurança (se equipado)

28. Cinto de segurança subabdominal / diagonal

Colocação do cinto de segurança: Para colocar o cinto de segurança, puxe o cin- to do sistema retrator e introduza a lingueta metálica (1) no fecho (2). Quando a lingueta ficar presa no fecho, um clique será ouvido.

Ajuste da altura: A altura da fixação do cinto diagonal pode ser ajustada em uma das 3 posições existentes para máximo conforto e segurança. Caso a altura do ajuste do cinto fique muito próxima do pescoço, não se obterá o máximo de proteção. Esse ajuste deverá ser realizado de modo a fazer com que o cinto transversal passe pelo meio do ombro, e nunca próximo ao pescoço. Para ajustar a altura da fixação do cinto, le- vante ou abaixe a articulação, conforme a necessidade.

Cinto de segurança subabdominal / diagonal

Q Q NOTA

Caso não consiga puxar normalmente o cinto de segurança para fora do retrator, puxe-o firme- mente e libere-o. Em seguida, você poderá pu- xar o cinto para fora suavemente.

Características de segurança do seu veículo Para levantar, puxe a articulação para cima (1). Para abaixar, empurre a articulação para baixo (3), enquanto pressiona o botão de se- gurança (2). Para travar a articulação, solte o botão de se- gurança. Para certificar-se que a articulação esteja bem travada, tente movimentá-la.

ATENÇÃO

  • Verifique se a fixação do cinto dia- gonal está travada na posição e na altura apropriada. Nunca posicione o cinto diagonal sobre o pescoço ou o rosto. Um cinto de segurança posi- cionado incorretamente pode causar ferimentos graves no caso de um acidente. • A falha na substituição dos cintos de segurança após um acidente poderá deixá-lo com um cinto danificado que não fornecerá a proteção necessária no caso de outra colisão, levando a ferimentos pessoais e morte. Subs- titua o cinto de segurança assim que possível após um acidente.

Soltando o cinto de segurança: Para soltar o cinto de segurança, pressione o botão de liberação (1) do fecho. Ao ser libera- do, o cinto deve retrair automaticamente de volta para o retrator. Caso isso não aconteça, verifique se o cinto não está torcido e tente novamente.

ATENÇÃO O cinto subabdominal deve ser posicio- nado o mais baixo possível, envolvendo o quadril e não a cintura. Caso o cinto subabdominal seja posicionado muito para cima, aumenta a possibilidade da pessoa sofrer ferimentos graves no caso de uma colisão. Nunca coloque os dois braços por baixo ou por cima do cinto. Em vez disso, coloque um braço por cima e o outro por baixo do cinto, conforme mostrado na ilustração. Nunca use o cinto de segurança por baixo do braço próximo da porta.

Características de segurança do seu veículo

28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal
28. Cinto de segurança subabdominal / diagonal - Ilustração técnica do manual
28. Cinto de segurança subabdominal / diagonal

29. Cinto de segurança subabdominal

Ao utilizar o cinto de segurança traseiro cen- tral, use o fecho identificado com a marca “CENTER”.

O cinto subabdominal de 2 pontos deve ser ajustado manualmente até que fique no com- primento correto para que ele se encaixe ao redor de seu corpo. Coloque o cinto e puxe a ponta solta para apertar. O cinto subabdomi- nal deve ser posicionado o mais baixo pos- sível, envolvendo o quadril e não a cintura. Se o cinto estiver muito alto, a possibilidade de ferimentos poderá ser maior em caso de acidente.

Colocação do cinto de segurança: Para colocar o cinto subabdominal de 2 pon- tos, introduza a lingueta metálica (1) no fecho (2). Quando a lingueta ficar presa no fecho, um clique será ouvido. Verifique se o cinto es- tá devidamente fixado e se a cinta não está torcida.

Cinto de segurança subabdominal

Características de segurança do seu veículo

29. Cinto de segurança subabdominal - Ilustração técnica do manual
29. Cinto de segurança subabdominal
29. Cinto de segurança subabdominal - Ilustração técnica do manual
29. Cinto de segurança subabdominal

Soltando o cinto de segurança: Quando...

Soltando o cinto de segurança: Quando quiser soltar o cinto de segurança, pressione o botão (1) do fecho.

ATENÇÃO O mecanismo de travamento do cinto de segurança central é diferente dos cintos de segurança dos bancos tra- seiros laterais. Ao colocar o cinto de segurança traseiro lateral ou o cinto central, certifique-se que eles estejam inseridos nos fechos corretos para obter a máxima proteção do sistema de cintos de segurança e assegurar o funcionamento adequado.

Seu veículo está equipado com pré-tensor dos cintos de segurança nos bancos do motorista e do passageiro dianteiro. A finalidade do pré- tensor é garantir que os cintos de segurança se ajustem ao corpo dos ocupantes em certas colisões frontais. O pré-tensor do cinto de se- gurança pode ser ativado em acidentes onde a colisão frontal é suficientemente grave.

Características de segurança do seu veículo

  1. O sistema de pré-tensionamento do cinto de segurança é composto basicamente pelos componentes a seguir, cuja localização é mostrada na ilustração:
  2. Luz de advertência do SRS Airbag
  3. Conjunto do pré-tensor do cinto de segu- rança
  4. Módulo de controle do SRS

⚠️ ATENÇÃO

  1. Para obter a máxima eficiência do pré- tensor do cinto de segurança:
  2. O cinto de segurança deve ser uti- lizado corretamente e ajustado na posição adequada. Leia e siga todas as informações e recomendações importantes sobre a segurança dos ocupantes do veículo que são for- necidas neste manual, incluindo os cintos de segurança e os airbags.
  3. Certifique-se que o motorista e os passageiros estejam sempre utili- zando os cintos de segurança cor- retamente.

⚠️ Q Q NOTA

  • Quando os pré-tensores dos cintos de segu- rança são ativados, ouve-se um ruído de ex- plosão, e um pó fino, semelhante a fumaça, será visível no compartimento de passagei- ros. Essas condições são consideradas nor- mais e não representam qualquer perigo. • Embora inofensivo, este pó fino pode cau- sar irritações na pele e não deve ser inalado durante longos períodos. Lave as mãos e o rosto cuidadosamente após um acidente em que os pré-tensores tenham sido ativados. • Em virtude do sensor que ativa o SRS AIR- BAG ser conectado ao pré-tensor do cinto de segurança, a luz de advertência do airbag “ ”, no painel de instrumentos, acenderá por aproximadamente 6 segundos, após o interruptor de ignição ter sido girado para a posição “ON”, e em seguida, deverá apagar.

Características de segurança do seu veículo

⚠️ CUIDADO

Caso haja alguma falha no circuito do pré-tensor do cinto de segurança, a luz de advertência acenderá, mesmo que não haja falha no sistema princi- pal SRS AIRBAG. Caso a luz de adver- tência do airbag não acenda ou fique continuamente acesa quando a chave de ignição estiver na posição “ON”, ou continue acesa depois de ficar piscan- do por 6 segundos, ou continue acesa enquanto o veículo estiver em movi- mento, recomendamos que o sistema seja inspecionado por uma concessio- nária autorizada Hyundai Motor Brasil (HMB).

⚠️ CUIDADO

Reparos na parte dianteira da carroce- ria do veículo pode danificar o sistema do pré-tensor do cinto de segurança. Portanto, recomendamos que o siste- ma seja reparado por uma concessio- nária autorizada Hyundai Motor Brasil (HMB).

⚠️ ATENÇÃO

  • Os pré-tensores foram projetados para funcionar somente uma vez. Após serem ativados, os pré-tenso- res dos cintos de segurança devem ser substituídos. Todos os cintos de segurança, de qualquer tipo e que tenham sido utilizados durante uma colisão, também devem ser substi- tuídos. • O mecanismo do conjunto do pré- tensor do cinto de segurança aque- ce quando ativado. Não encoste nos conjuntos dos pré-tensores sem aguardar alguns minutos, após estes terem sido ativados. • Não tente inspecionar ou substituir o pré-tensor dos cintos de segurança. Recomendamos que o sistema seja inspecionado por uma concessioná- ria autorizada Hyundai Motor Brasil (HMB). • Não dê batidas no conjunto do pré- tensor do cinto de segurança.

Não tente efetuar qualquer tipo de manutenção ou reparos no sistema de pré-tensores dos cintos de segu- rança. • O manuseio incorreto dos conjun- tos dos pré-tensores dos cintos de segurança, a inobservância da reco- mendação de não dar batidas neste sistema, a realização de inspeções, modificações ou reparos de forma incorreta podem provocar a ativação inadvertida do sistema, aumentando o risco de ferimentos graves. • Utilize sempre o cinto de segurança quando dirigir ou viajar no veículo. • Caso o veículo ou o pré-tensor do cinto de segurança precisem ser des- cartados, recomendamos entrar em contato com uma concessionária au- torizada Hyundai Motor Brasil (HMB).

Características de segurança do seu veículo

Recomendações dos cintos de segurança

⚠️ ATENÇÃO

O Código Brasileiro de Trânsito pres- creve que todos os ocupantes de um veículo de passeio devem sempre uti- lizar cintos de segurança. Cintos de segurança e sistemas de proteção para crianças reduzem o risco de ferimentos graves ou fatais a todos os ocupantes no caso de uma freada brusca ou uma colisão. Sem o cinto de segurança, os ocupantes podem ser arremessados para muito perto do disparo do airbag, podem bater na estrutura interior ou podem ser arremessados para fora do veículo. A utilização correta do cinto de segurança reduz muito esses perigos. Siga sempre as recomendações sobre cintos de segurança e airbags contidas neste manual.

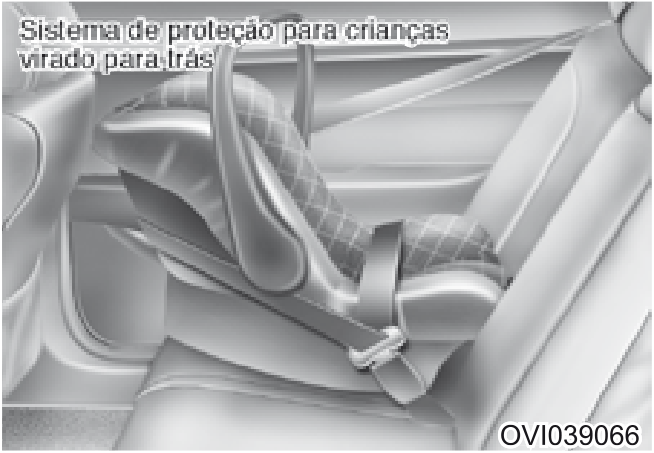

Bebês ou crianças pequenas

A utilização de sistemas de proteção apro- priados para crianças é obrigatória por lei. Os assentos para crianças e/ou bebês devem ser adequadamente colocados e instalados no banco traseiro. Para maiores informações so- bre a utilização desses sistemas de proteção, consulte “Sistema de proteção para crianças”, nesta seção.

ATENÇÃO Todos os ocupantes do veículo preci- sam ser protegidos adequadamente o tempo todo, inclusive bebês e crianças. Nunca segure uma criança nos braços ou no colo quando o veículo estiver em movimento. As forças violentas criadas durante uma colisão arrancam a criança dos braços da pessoa que a segura e ela é arremessada no interior do veículo. Utilize sempre o sistema de proteção apropriado para o tamanho e o peso da criança.

⚠️ Q Q NOTA

Crianças pequenas estão mais protegidas quan- do acomodadas adequadamente no banco tra- seiro por um sistema de proteção para crianças que atenda às Normas de Segurança de seu país. Antes de adquirir um sistema de proteção pa- ra crianças, certifique-se que o mesmo tenha uma etiqueta que certifique que o equipamento atende às normas de segurança do seu país. O sistema de proteção deverá ser apropriado para o tamanho e para o peso da criança. Confirme se o sistema de segurança possui a etiqueta que apresenta essa informação. Consulte “Sistema de proteção para crianças”, nesta seção.

Características de segurança do seu veículo

Soltando o cinto de segurança: Quando... - Ilustração técnica do manual
Soltando o cinto de segurança: Quando...
Soltando o cinto de segurança: Quando... - Ilustração técnica do manual
Soltando o cinto de segurança: Quando...
Soltando o cinto de segurança: Quando... - Ilustração técnica do manual
Soltando o cinto de segurança: Quando...

31. Crianças maiores

Crianças maiores Recomenda-se que crianças menores de 12 anos ocupem o banco traseiro e utilizem os cintos de segurança disponíveis. A parte suba- bdominal do cinto deverá ser fixada de forma confortável sobre o quadril e o mais baixo pos- sível. Verifique o ajuste do cinto periodicamen- te, pois o movimento de contorção da criança pode tirar o cinto da posição. Crianças maio- res de 12 anos que viajem no banco dianteiro, como os demais passageiros, deverão utilizar sempre o cinto de segurança. Em nenhuma circunstância deve-se permitir que uma crian- ça fique em pé ou se ajoelhe no banco. As crianças merecem a maior atenção no que diz respeito à segurança, a fim de se evitar ferimentos na eventualidade de um acidente. NUNCA permita que uma criança menor de 12 anos viaje no banco dianteiro do veículo. NUNCA coloque um sistema de proteção para crianças virado para trás no banco dianteiro do veículo.

Caso uma parte do cinto diagonal encoste le- vemente sobre o rosto ou sobre o pescoço da criança, procure colocar a criança mais pró- xima do centro do veículo. Caso o cinto dia- gonal ainda encoste no rosto ou no pescoço, a criança precisa ser acomodada novamente no sistema de proteção para crianças.

ATENÇÃO

Cinto diagonal em crianças pequenas

  • Nunca permita que o cinto diagonal entre em contato com o rosto ou com o pescoço da criança enquanto o veículo estiver em movimento. • Caso os cintos de segurança não sejam usados com crianças ou ajus- tados adequadamente a elas, haverá risco de morte ou ferimentos graves.

Recomenda-se o uso do cinto de segurança para mulheres grávidas com o objetivo de di- minuir a possibilidade de ferimentos em caso de acidente. O cinto subabdominal deverá ser colocado o mais baixo e confortável possível ao redor do quadril e não ao redor do abdô- men. Para casos específicos procure orienta- ção médica.

ATENÇÃO Mulheres grávidas Mulheres grávidas nunca devem colo- car a cinta subabdominal do cinto de segurança sobre a área do abdômen, onde o bebê está localizado, ou aci- ma do abdômen, onde a cinta poderia esmagar o bebê durante um impacto.

Características de segurança do seu veículo

31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores
31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores
31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores
31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores
31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores
31. Crianças maiores - Ilustração técnica do manual
31. Crianças maiores

32. Nunca deitar no banco

Nunca deitar no banco Para se reduzir a probabilidade de ferimentos, no caso de um acidente, e obter o máximo de eficiência do sistema de proteção, todos os ocupantes do veículo deverão sentar-se cor- retamente quando o veículo estiver em movi- mento. O cinto não poderá oferecer a prote- ção adequada, se a pessoa estiver deitada no banco traseiro ou estiver no banco dianteiro com o encosto reclinado.

Características de segurança do seu veículo

32. Nunca deitar no banco - Ilustração técnica do manual
32. Nunca deitar no banco

33. Substituição dos cintos

Substituição dos cintos O conjunto completo do cinto de segurança que estiver em uso no momento de um aci- dente deverá ser substituído, mesmo que não apresente danos aparentes. Recomendamos entrar em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB).

Características de segurança do seu veículo

ATENÇÃO Para reduzir a probabilidade de ferimen- tos graves ou fatais: • Crianças de todas as idades ficam mais seguras quando estão acomo- dadas no banco traseiro. Em caso de colisão frontal a criança que viaja no banco dianteiro pode ser atingida pela bolsa do airbag, que ao inflar, resulta em ferimentos graves ou fatais. • Siga sempre as instruções do fabricante do dispositivo de proteção para crian- ças para uso e instalação do mesmo. • Certifique-se sempre que a cadeira de segurança (assento infantil) esteja fixada corretamente no veículo e que a criança esteja bem protegida na ca- deira. • Nunca segure uma criança nos braços ou no colo quando o veículo estiver em movimento. As forças violentas criadas durante uma colisão arrancam a criança dos braços da pessoa que a segura e ela é arremessada no interior do veículo. • Nunca passe o cinto de segurança sobre uma criança e o passageiro ao mesmo tempo. Durante uma colisão, o cinto pode exercer uma pressão muito forte sobre a criança, causando-lhe fe- rimentos internos graves. • Nunca deixe crianças desacompanha- das dentro de um veículo, mesmo que seja por um curto período de tempo. O interior do veículo pode aquecer-se ra- pidamente e causar ferimentos graves à criança. Mesmo crianças pequenas podem, inadvertidamente, fazer com que o veículo se mova, prender-se nos vidros, ou trancar a si mesmas ou outras no interior do veículo. • Nunca permita que duas crianças, ou duas outras pessoas utilizem o mes- mo cinto de segurança. • As crianças geralmente se contorcem e se posicionam inadequadamente. Nunca permita que uma criança viaje com o cinto diagonal colocado por baixo do braço ou por trás das costas. Posicione as crianças corretamente e fixe-as no banco traseiro. • Nunca permita que uma criança fique em pé ou de joelhos no banco ou no assoalho do veículo em movimento. Durante uma colisão ou freada brus- ca, a criança pode ser arremessada

  • Crianças grandes demais para uti- lizarem estes sistemas de proteção devem sentar-se no banco traseiro e utilizar os cintos de segurança do veículo. Nunca permita que crianças viajem no banco dianteiro Características de segurança do seu veículo
33. Substituição dos cintos - Ilustração técnica do manual
33. Substituição dos cintos

34. Utilização do sistema de proteção para crianças

violentamente no interior do veículo, resultando em ferimentos graves. • Nunca use um “berço portátil”, “bebê conforto” ou um assento de seguran- ça para crianças que fique “engancha- do” no encosto do banco, pois pode não oferecer segurança adequada em caso de um acidente. • Os cintos de segurança podem ficar muito quentes, especialmente quan- do o veículo ficar estacionado sob o sol. Antes de acomodar a criança no veículo, verifique a temperatura dos fechos dos cintos. • Depois de um acidente, recomenda- mos que o sistema seja verificado por uma concessionária autorizada Hyun- dai Motor Brasil (HMB). • Se não houver espaço suficiente para colocar o sistema de proteção para crianças devido ao banco do moto- rista, instale o sistema de proteção no lado direito do assento traseiro. • Recomendamos a utilização de um sistema de proteção aprovado e que atenda as normas do seu país. Seguir todas instruções e orientações do fa- bricante.

Para crianças pequenas e bebês, recomenda- se a utilização de “berço portátil”, “bebê con- forto” ou cadeiras de proteção para crianças. Esses sistemas de proteção para crianças devem ter o tamanho apropriado para a crian- ça e devem ser instalados de acordo com as instruções do fabricante. Por motivos de segurança, é recomendável que o sistema de proteção para crianças seja instalado no banco traseiro, uma vez que isso representa uma contribuição importante para a segurança da criança.

Utilização do sistema de proteção para crianças

ATENÇÃO Não instale sistema de proteção para crianças no banco dianteiro. Caso ocor- ra um acidente e o airbag venha a se abrir, a criança poderá sofrer ferimen- tos graves ou fatais. Portanto, utilize sistemas de proteção para crianças so- mente no banco traseiro de seu veículo.

Características de segurança do seu veículo

34. Utilização do sistema de proteção para crianças - Ilustração técnica do manual
34. Utilização do sistema de proteção para crianças

Instalação de sistema de proteção para...

ATENÇÃO

Instalação do sistema de proteção

  • Em uma colisão, a criança poderá ficar gravemente ferida ou morrer caso o sistema de proteção para crianças não esteja adequadamente fixado ao veí- culo e a criança não esteja adequada- mente protegida no sistema de prote- ção para crianças. Antes de instalar o sistema de proteção para crianças, leia atentamente as instruções fornecidas pelo fabricante do equipamento. • Se o cinto de segurança não funcionar conforme descrito nesta seção, reco- mendamos que o sistema seja verifica- do por uma concessionária autorizada Hyundai Motor Brasil (HMB). • Deixar de observar as instruções con- tidas neste manual, com relação ao sistema de proteção para crianças e as instruções fornecidas com o mesmo, pode aumentar a probabilidade e/ ou a gravidade dos ferimentos, no caso de um acidente. • Se o apoio de cabeça impedir a insta- lação correta do sistema de proteção para crianças, a posição do apoio de cabeça deve ser ajustada ou o apoio deve ser totalmente removido.

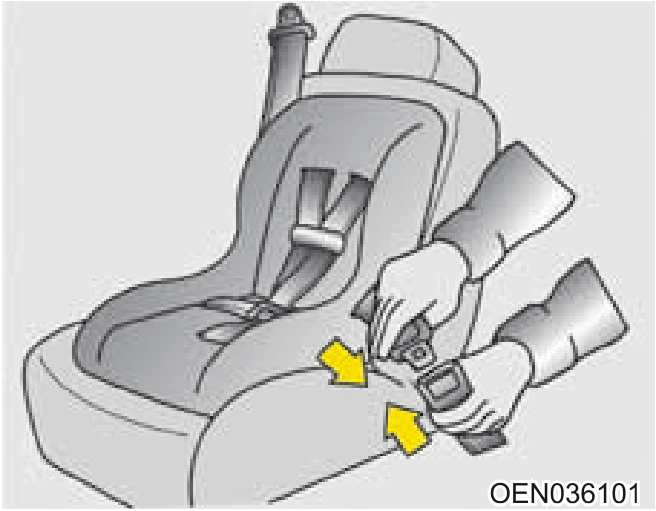

  1. Para instalar o sistema de proteção para crianças na parte lateral ou central do banco traseiro, faça o seguinte:
  2. Coloque o sistema de proteção para crianças no banco e passe o cinto suba- bdominal/diagonal pelo sistema de pro- teção para crianças de acordo com as instruções do fabricante do equipamento. Certifique-se que a cinta não esteja tor- cida.

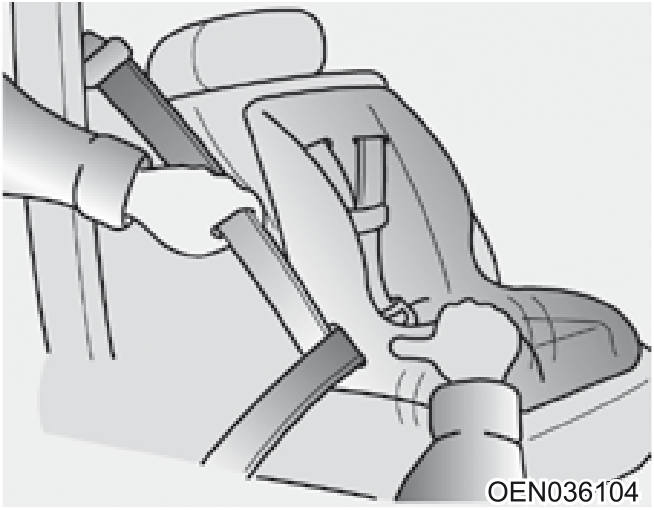

  • Afivele o cinto subabdominal/diagonal. Ao fazer isso, um clique característico será ouvido. Posicione o botão de liberação de modo a fa- cilitar o acesso em caso de emergência.

Instalação de sistema de proteção para crianças pelo cinto subabdominal / diagonal

Características de segurança do seu veículo

Instalação de sistema de proteção para... - Ilustração técnica do manual
Instalação de sistema de proteção para...
Instalação de sistema de proteção para... - Ilustração técnica do manual
Instalação de sistema de proteção para...

Fixação de sistema de proteção para...

  • Afivele o cinto de segurança ajustando- -o para que não apresente folga. Após a instalação do sistema de proteção para crianças, tente movimentá-lo em todas as direções para certificar-se que o equipa- mento esteja firmemente instalado. Caso precise apertar o cinto, puxe a cinta na direção do retrator. Ao desafivelar o cinto e permitir que ele se retraia, o retrator se re- verterá automaticamente para condição de utilização normal, com travamento de emer- gência, para o passageiro.

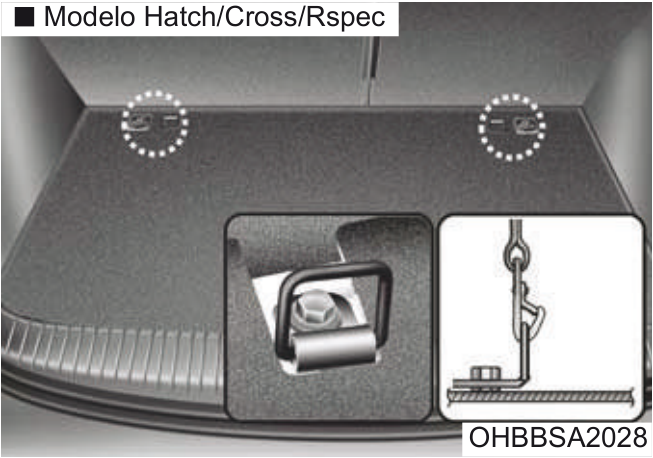

Os suportes dos ganchos do sistema de pro- teção para crianças estão localizados na tam- pa traseira ou no assoalho atrás dos bancos traseiros.

  1. Passe a cinta do sistema de proteção pa- ra crianças por cima do encosto do ban- co. Para veículos com apoio de cabeça ajustável, passe a cinta de fixação por baixo do apoio de cabeça e entre as has- tes do apoio ou por cima da parte superior do encosto do banco.
  2. Prenda a cinta de fixação no suporte apropriado do sistema de proteção para crianças e aperte a cinta para fixá-lo.

OHBBSA2028

Modelo Hatch/Cross/Rspec

OHBBSA2032

Modelo Sedan

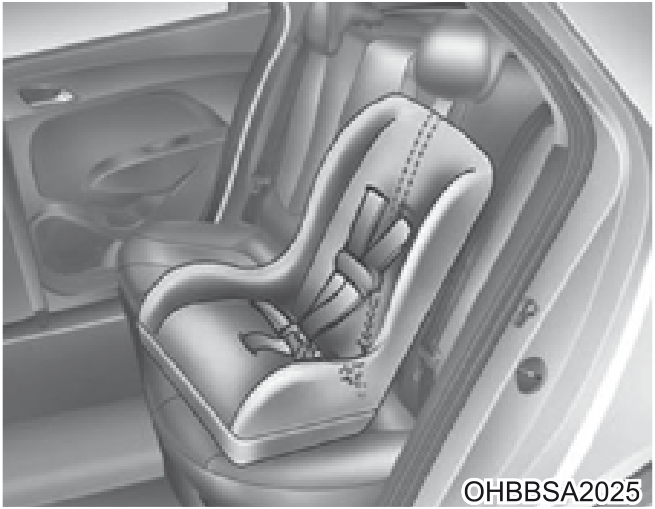

Fixação de sistema de proteção para crianças com cinta de fixação superior

Características de segurança do seu veículo

Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...
Fixação de sistema de proteção para... - Ilustração técnica do manual
Fixação de sistema de proteção para...

Fixação do sistema de proteção para...

ATENÇÃO Caso o sistema de proteção para crian- ças não fique fixado corretamente no veículo e a criança não seja acomo- dada adequadamente no sistema de proteção, a criança pode ferir-se gra- vemente ou morrer no caso de uma colisão. Para instalação e utilização do sistema de proteção para crianças, si- ga sempre as instruções de instalação e utilização do fabricante.

ATENÇÃO Cinta de fixação Nunca instale mais de um sistema de proteção para crianças em uma única cinta ou em um único ponto de fixação inferior. O aumento de carga causado por assentos múltiplos pode fazer com que as cintas ou os pontos de fixação se rompam, causando ferimentos gra- ves ou fatais.

ATENÇÃO Verificação do sistema de proteção para crianças Verifique se o sistema de proteção pa- ra crianças está fixado puxando-o e empurrando-o em diferentes direções. O sistema de proteção para crianças ajustado incorretamente pode balan- çar, torcer, tombar ou se soltar, cau- sando a morte ou ferimentos graves na criança.

ATENÇÃO Fixação do sistema de prote- ção para crianças As fixações do sistema de proteção para crianças são projetadas para su- portar apenas as cargas impostas por sistemas ajustados corretamente. As fixações nunca devem ser utilizadas como cintos de segurança para adultos ou para fixação de outros objetos ou equipamentos ao veículo. A cinta de fixação pode não funcionar adequadamente se for fixada em qual- quer outro lugar que não seja a fixação correta.

O ISOFIX é um método padronizado de fixa- ção de cadeirinhas para crianças no veículo, que elimina a necessidade da utilização do cinto de segurança padrão. Ele permite uma localização muito mais segura e adequada com o benefício adicional de uma instalação mais fácil e mais rápida.

Fixação do sistema de proteção para crianças com sistema “ISOFIX” e sistema de fixação com cinta superior (se equipado)

Características de segurança do seu veículo Na parte interior de cada lado dos encostos dos bancos traseiros encontram-se etiquetas ISOFIX. Essas etiquetas indicam a posição das fixações interiores para os sistemas de proteção para crianças existentes. Ambas as posições laterais dos bancos tra- seiros estão equipadas com um par de fi- xações ISOFIX, assim como os pontos de fixação superior, atrás do encosto traseiro. As fixações ISOFIX estão localizadas entre o assento e o encosto, marcados com o ícone ISOFIX. Para instalação, os conectores CRS ISOFIX devem ser engatados nos pontos de fixação ISOFIX do veículo (ouça um clique, verifique indicadores visuais potenciais no CRS e veri- fique novamente puxando-o).

A instalação e a utilização de cadeirinhas pa- ra crianças devem estar de acordo com o ma- nual de instalação que acompanha o assento ISOFIX.

ATENÇÃO

  • Ao utilizar o sistema “ISOFIX” do ve- ículo para instalação do sistema de proteção para crianças no banco tra- seiro, todos os cintos de segurança traseiros deverão estar firmemente afivelados (lingueta metálica com o respectivo fecho). Todos os cintos deverão estar retraídos e sem fol- gas para não permitir que os cintos fiquem soltos e permanecerão atrás da cadeirinha. Linguetas metálicas soltas podem permitir que a crian- ça alcance os cintos não retraídos, o que pode resultar em estrangula- mento e ferimentos graves ou morte da criança acomodada no sistema de proteção para crianças. • Não coloque nada ao redor dos pon- tos de fixação ISOFIX. Certifique-se também que os cintos de segurança não fiquem presos nos pontos de fi- xação ISOFIX.
  1. Fixação do sistema de proteção para crianças
  2. Para engatar o sistema de proteção pa- ra crianças à barra ISOFIX, introduza a trava do sistema de proteção na barra ISOFIX. Certifique-se de ouvir um clique característico.
  • Para engatar o sistema de proteção pa- ra crianças à barra ISOFIX, introduza a trava do sistema de proteção na barra ISOFIX. Certifique-se de ouvir um clique característico.

CUIDADO

Não permita que o cinto de segurança traseiro seja arranhado ou fique preso pela trava do assento ISOFIX e a barra ISOFIX durante a instalação.

Características de segurança do seu veículo

ATENÇÃO

  • Não instale sistema de proteção para crianças na parte central do banco traseiro utilizando as barras ISOFIX do veículo. As barras ISOFIX são fornecidas apenas para o banco traseiro nas posições à direita e à esquerda. • No caso de uma colisão, as fixações ISOFIX do sistema de proteção po- dem não ser suficientemente fortes para fixá-lo na parte central do ban- co traseiro, podendo quebrar e pro- vocar ferimentos graves ou fatais. • Não coloque mais de um sistema de proteção para crianças em um ponto de fixação inferior. O aumento inde- vido de carga pode fazer com que os pontos de fixação ou a cinta de fixa- ção se quebrem, causando ferimen- tos graves ou fatais. • Fixe o sistema de proteção para crianças ISOFIX, ou compatível, ape- nas nos locais apropriados e indica- dos na ilustração. • Siga sempre as instruções de insta- lação e de utilização fornecidas pelo fabricante do sistema de proteção para crianças.

Características de segurança do seu veículo

Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...
Fixação do sistema de proteção para... - Ilustração técnica do manual
Fixação do sistema de proteção para...

SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG...

SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG (SE EQUIPADO)

  1. (
  2. Airbag do motorista (
  3. Airbag do passageiro dianteiro * (
  4. Airbag lateral dianteiro * * : se equipado

ATENÇÃO Mesmo em veículos equipados com air- bags, o motorista e os passageiros deve- rão utilizar sempre o cinto de segurança, a fim de minimizar o risco e a gravidade dos ferimentos no caso de uma colisão ou de um capotamento. • O sistema suplementar de proteção SRS airbag e os pré-tensionadores possuem explosivos químicos. Se o veículo for descartado sem remover o sistema SRS e os pré-tensionadores, ele poderá ocasionar um incêndio. Antes de descartar um veículo nós recomendamos que você entre em contato com uma concessionária au- torizada Hyundai Motor Brasil (HMB). • Mantenha as peças e o chicote do sis- tema SRS longe da água ou de qual- quer líquido. Se os componentes do sistema SRS forem expostos a água ou algum líquido, poderá ocorrer um incêndio ou danos sérios.

Características de segurança do seu veículo

SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG... - Ilustração técnica do manual
SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG...
SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG... - Ilustração técnica do manual
SISTEMA SUPLEMENTAR DE PROTEÇÃO SRS AIRBAG...

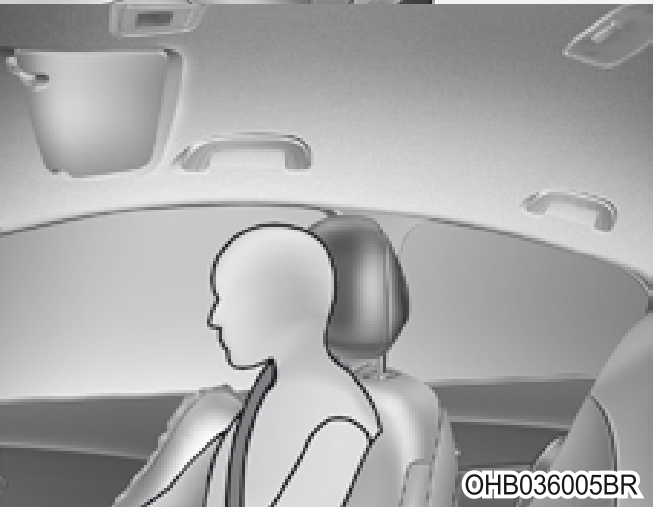

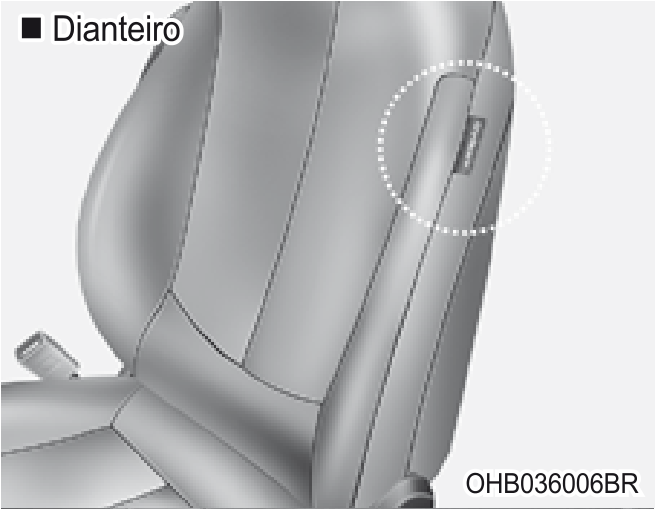

39. Funcionamento do sistema do airbag

  • Os airbags dianteiros podem ser ativados devido impactos frontais contra uma guia ou contra um objeto de grande tamanho e peso, quedas bruscas ou passagens por valetas profundas. Nestas situações o aumento da velocidade do veículo está diretamente ligada ao fator de ativação ou não do sistema airbag. • Os airbags dianteiros foram projetados para serem acionados principalmente em fortes impactos frontais. Apesar do siste- ma eletrônico não ter sido projetado para acionar os airbags dianteiros em casos de impactos frontais em baixa velocidade, colisões laterais, capotamento e colisões traseiras, as várias desacelerações envol- vidas num acidente, os airbags poderão ser ativados. • Referencialmente, o sistema é projetado para detectar principalmente as desacele- rações direcionadas ao sensor central do airbag e que abrange uma área que está limitada a um ângulo interior a 30 graus em relação a linha longitudinal do veículo. • Os airbags dianteiros se inflam e esva- ziam instantaneamente. É praticamente impossível ver os airbags inflarem durante um acidente.

Funcionamento do sistema do airbag

  • Os airbags são ativados (capazes de in- flar, se necessário) apenas quando o inter- ruptor de ignição é girado para a posição “ON” ou “START”. • Os airbags inflam instantaneamente no caso de uma colisão frontal ou lateral gra- ve (se equipados com airbag lateral ou de cortina) a fim de ajudar a proteger os ocu- pantes de ferimentos tísicos graves. • Não há uma única velocidade na qual os airbags se inflam. • Geralmente, os airbags são projetados para inflar de acordo com a severidade da colisão e sua direção. Esses dois fatores determinam se os sensores enviarão um sinal eletrônico para o disparo/enchimento do airbag. • O disparo do airbag depende de vários fa- tores, que incluem velocidade do veículo, ângulos de impacto, densidade e rigidez dos veículos ou dos objetos com os quais o veículo colide. Entretanto, os fatores não estão limitados aos acima mencionados.

É muito mais provável que simplesmente se vejam os airbags desinflados e pendu- rados para fora de seus compartimentos após a colisão. • A fim de ajudar a proporcionar proteção em uma colisão grave, os airbags devem se inflar rapidamente. A velocidade do enchimento do airbag é consequência do período de tempo extremamente curto em que a colisão ocorre e a necessidade de se colocar o airbag entre o ocupante e as estruturas do veículo, antes que o ocupan- te se choque com essas estruturas. Essa velocidade de enchimento reduz o risco de ferimentos graves ou ameaçadores da vida em uma colisão grave, sendo assim parte necessária do projeto do airbag. En- tretanto, o enchimento do airbag também pode causar ferimentos que normalmente podem incluir escoriações faciais, con- tusões e fraturas, e às vezes ferimentos mais severos, pois a velocidade de enchi- mento também faz com que os airbags se expandam com muita força. • Ainda há circunstâncias sob as quais o contato com o airbag do volante pode cau- sar ferimentos fatais, especialmente se o ocupante estiver posicionado excessiva- mente próximo a ele.

Características de segurança do seu veículo

39. Funcionamento do sistema do airbag - Ilustração técnica do manual
39. Funcionamento do sistema do airbag
39. Funcionamento do sistema do airbag - Ilustração técnica do manual
39. Funcionamento do sistema do airbag
39. Funcionamento do sistema do airbag - Ilustração técnica do manual
39. Funcionamento do sistema do airbag

40. Ruído e fumaça

ATENÇÃO Quando os airbags disparam, as partes relacionadas a eles que se localizam no volante, no painel de instrumentos e em ambos os lados dos trilhos de teto, acima das portas dianteiras e traseiras, ficam muito quentes. Para evitar ferimentos, não toque nos componentes internos das áreas de alojamento dos airbags imediatamente após o disparo de um airbag.

ATENÇÃO

  • Para evitar ferimentos pessoais gra- ves ou morte, causados pelo disparo dos airbags em uma colisão, o mo- torista deve sentar-se o mais afasta- do possível do volante (pelo menos 25 cm). O passageiro dianteiro deve sempre afastar seu banco o máximo possível e sentar-se recostado. • Os airbags se inflam instantanea- mente no caso de uma colisão. Em consequência disso, os passageiros podem sofrer ferimentos devido à for- ça de expansão do airbag, caso não estejam posicionados corretamente. • O enchimento do airbag pode causar ferimentos que normalmente incluem escoriações faciais ou corporais, feri- mentos causadas por óculos quebra- dos ou queimaduras causadas pelos gases que inflam o airbag.

Ruído e fumaça Quando os airbags se inflam, produzem um forte ruído e deixam fumaça e pó no ar dentro do veículo, o que é resultado normal da ig- nição do elemento inflador do airbag. Depois que o airbag se infla, pode-se sentir dificul- dade respiratória devido ao contato do tórax com o airbag e com o cinto de segurança, além do contato com a fumaça e o pó. Abra as janelas e/ou as portas do veículo, assim que possível, para reduzir o desconforto e evitar a exposição prolongada à fumaça e ao pó. Embora a fumaça e o pó não sejam tóxicos, podem causar irritação na pele (olhos, nariz e garganta, etc). Caso isso ocorra, deve-se la- var e enxaguar a área atingida com água fria imediatamente e consultar um médico, caso os sintomas persistam.

Características de segurança do seu veículo

40. Ruído e fumaça - Ilustração técnica do manual
40. Ruído e fumaça
40. Ruído e fumaça - Ilustração técnica do manual
40. Ruído e fumaça
40. Ruído e fumaça - Ilustração técnica do manual
40. Ruído e fumaça
40. Ruído e fumaça - Ilustração técnica do manual
40. Ruído e fumaça

Não instale sistema de proteção para...

Nunca coloque sistemas de proteção para crianças virado para trás no banco do passa-

Não instale sistema de proteção para crianças no banco do passageiro dianteiro

ATENÇÃO

  • Perigo extremo! Não utilize equipa- mentos de proteção para crianças com a parte dianteira virada para trás montados em assentos que possuam airbag em sua frente! • Nunca instale equipamentos de pro- teção para crianças no banco do pas- sageiro dianteiro. Caso ocorra um acidente, a criança poderá sofrer feri- mentos graves em virtude do disparo do airbag. • Ao acomodar crianças nas posições laterais dos bancos traseiros do veí- culo equipado com airbags laterais e/ ou de cortina, certifique-se de instalar o sistema de proteção para crianças o mais distante possível da porta, fixando-o corretamente na posição. O enchimento dos airbags laterais e/ ou de cortina poderá causar ferimentos graves ou morte à crianças ou bebês.

A finalidade da luz de advertência do airbag no painel de instrumentos é alertar o motoris- ta sobre um possível problema com o sistema do airbag (SRS). Ao girar o interruptor de ignição para a posi- ção “ON”, a luz de advertência deve acender por aproximadamente 6 segundos e depois apagar. Faça uma verificação no sistema e caso ocor- ra situações descritas abaixo, procurar uma concessionária autorizada HMB: • A luz não acender brevemente ao girar o interruptor de ignição para a posição “ON”. • A luz permanecer acesa depois de aproxi- madamente 6 segundos. • A luz acender com o veículo em movi- mento. • A luz piscar quando o interruptor de igni- ção estiver na posição “ON”.

Características de segurança do seu veículo

Não instale sistema de proteção para... - Ilustração técnica do manual
Não instale sistema de proteção para...
Não instale sistema de proteção para... - Ilustração técnica do manual
Não instale sistema de proteção para...
Não instale sistema de proteção para... - Ilustração técnica do manual
Não instale sistema de proteção para...
Não instale sistema de proteção para... - Ilustração técnica do manual
Não instale sistema de proteção para...

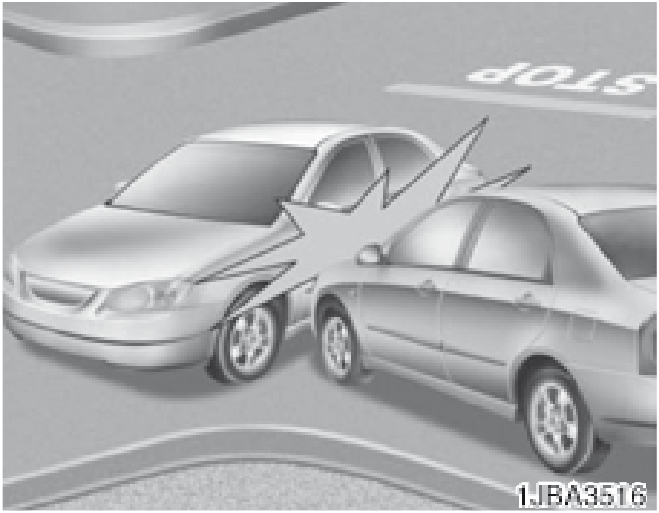

42. Componentes do SRS Airbag e suas funções

Componentes e Peças:

  1. 1. Módulo do airbag do motorista
  2. 2. Módulo do airbag do passageiro dianteiro *
  3. 3. Módulo do airbag lateral *
  4. 4. Conjuntos do pré-tensor do cinto de se- gurança*
  5. 5. Luz de advertência do airbag
  6. 6. Módulo de controle do SRS (SRSCM)
  7. 7. Sensores de impacto frontal
  8. 8. Sensores de impacto do air bag lateral* *: se equipado O SRSCM monitora continuamente todos os componentes do sistema, enquanto o inter- ruptor de ignição está na posição “ON”, para determinar se um impacto é suficientemente severo para acionar os airbags ou os pré-ten- sores do cinto de segurança. A luz de advertência do airbag “ ”, exis- tente no painel de instrumentos, acenderá durante aproximadamente
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções
42. Componentes do SRS Airbag e suas funções - Ilustração técnica do manual
42. Componentes do SRS Airbag e suas funções

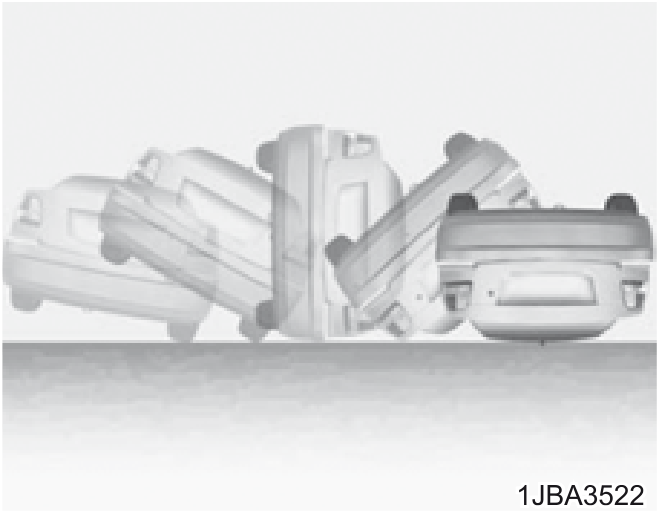

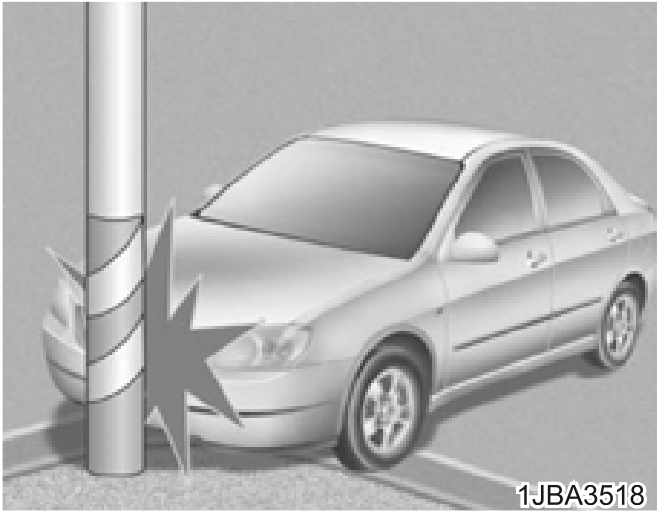

43. Airbag do motorista e do passageiro dianteiro

ATENÇÃO

  • Quando o airbag é ativado, pode ha- ver um ruído de explosão e a libera- ção de uma poeira fina no veículo. Essas condições são normais e não representam qualquer perigo. No en- tanto, a poeira fina liberada durante o enchimento dos airbags pode causar irritações na pele. Lave sempre todas as áreas expostas da pela cuidadosa- mente, com água fria e sabonete após um acidente no qual os airbags foram acionados.
  • Ao instalar recipientes contendo pu- rificadores líquidos de ambiente no interior do veículo, evite colocá-los perto do painel de instrumentos ou na superfície do acabamento do painel frontal. Eles podem ser arremessados contra os ocupantes do veículo, cau- sando ferimentos graves ou fatais, no caso do airbag inflar.
  • O SRS somente pode funcionar quan- do a chave de ignição estiver na posi- ção “ON”. Se a luz de advertência do SRS Airbag não acender, se ficar per- manentemente acesa após acender e apagar intermitentemente durante 6 segundos quando a chave de igni- ção for girada para a posição “ON” ou quando o motor entrar em funciona- mento, ou acender com o veículo em movimento, isso significa que o SRS Airbag não está funcionando correta- mente. Se isso ocorrer, recomenda- mos que o sistema seja inspecionado por uma concessionária autorizada Hyundai Motor Brasil (HMB). • Antes de substituir qualquer fusível ou desconectar a bateria, gire a chave de ignição para a posição “LOCK” ou re- tire-a do interruptor. Nunca remova ou substitua fusíveis relacionados com o airbag com a chave de ignição na posição “ON”. A inobservância dessa recomendação fará com que a luz de advertência de funcionamento do SRS Airbag “ ” acenda.

Airbag do motorista e do passageiro dianteiro Seu veículo está equipado com um Sistema Suplementar de Proteção (Supplemental Restraint System) e cinto subabdominal/dia- gonal tanto para o motorista quanto para o passageiro dianteiro. A indicação da existência do sistema é dada pelas letras “SRS Airbag” ou “Airbag” grava- das em relevo na almofada de cobertura do volante e na cobertura do painel do passagei- ro dianteiro, acima do porta-luvas. O SRS Airbag é constituído por airbags ins- talados sob a almofada na parte central do volante e no painel do passageiro dianteiro, acima do porta-luvas.

Características de segurança do seu veículo A finalidade do SRS Airbag é oferecer ao mo- torista e/ou ao passageiro dianteiro uma pro- teção adicional, além da proporcionada pelo cinto de segurança, no caso de um impacto frontal suficientemente severo.

ATENÇÃO Utilize os cintos de segurança e o siste- ma de proteção para crianças em todas as ocasiões! As bolsas do airbag inflam com força considerável em um piscar de olhos. Os cintos de segurança aju- dam a manter os ocupantes na posição correta para obtenção do máximo be- nefício do airbag. Mesmo que o veículo seja equipado com airbag, os ocupantes que estiverem posicionados incorre- tamente ou que não estiverem usando o cinto de segurança poderão sofrer ferimentos graves com o enchimento do airbag. Siga sempre as recomendações relativas a cintos de segurança, airbags e segurança dos ocupantes contidas neste manual. Para reduzir a probabilidade de ferimen- tos graves ou fatais e obter a máxima segurança do sistema de proteção: • Nunca coloque a criança em um dis- positivo de proteção para crianças instalado no banco dianteiro. • Coloque as crianças sempre no ban- co traseiro. É o local mais seguro para crianças de qualquer idade viajarem.

  • Ocupantes posicionados incorre- tamente no banco dianteiro podem sofrer ferimentos causados pelos airbags dianteiros e laterais. • Afaste o banco o máximo possível dos airbags mantendo o controle do veículo ao mesmo tempo. • O motorista e os passageiros não devem se sentar ou se inclinar mui- to próximos aos airbags desneces- sariamente. Motorista e passageiros posicionados incorretamente podem sofrer ferimentos graves com o en- chimento dos airbags. • Nunca se incline contra a porta ou o console central. Sente-se sempre em posição ereta. • Nenhum objeto (tal como capa para painel, suporte para celular, porta- -copo, desodorizante ou adesivos) deve ser colocado sobre ou perto dos módulos do airbag do volante de direção, painel de instrumentos, para-brisa e painel do passageiro dianteiro acima do porta-luvas. Es- ses objetos podem causar ferimen- tos se o veículo sofrer um impacto severo o suficiente para acionar os airbags.

Características de segurança do seu veículo

  • Não altere a instalação do SRS ou desligue a fiação ou outro compo- nente do sistema do SRS. Isso pode resultar em ferimentos em virtude de disparo acidental dos airbags ou tor- nar o SRS inoperante. • Caso a luz de advertência do SRS Airbag permaneça acesa enquanto o veículo estiver em movimento, reco- mendamos que o sistema seja inspe- cionado por uma concessionária au- torizada Hyundai Motor Brasil (HMB). • Os airbags poderão ser usados so- mente uma vez recomendamos que o sistema seja substituído por uma concessionária autorizada Hyundai Motor Brasil (HMB). • O SRS é projetado para disparar ape- nas quando o impacto for de mode- rado a forte e quando o ângulo de impacto for inferior a 30° em relação ao eixo longitudinal do veículo. Além disso, o airbag dispara somente uma vez. Portanto, o cinto de segurança deverá ser usado o tempo todo.
  • Os airbags dianteiros não foram pro- jetados para disparar em colisões com impacto lateral, impacto traseiro ou capotamentos. Além disso, os air- bags não disparam em colisões fron- tais em que a velocidade do veículo seja inferior ao limite de disparo. • Não instale sistema de proteção pa- ra crianças no banco dianteiro. Caso ocorra um acidente e o airbag venha a se abrir, a criança poderá sofrer fe- rimentos graves ou fatais. • Crianças menores de 12 anos devem ficar acomodadas sempre no banco traseiro, utilizando o cinto de segu- rança. Nunca permita que crianças sejam conduzidas no banco do pas- sageiro dianteiro. Se uma criança acima de 12 anos precisar ser con- duzida no banco dianteiro, ela deverá estar utilizando o cinto de segurança adequadamente e o banco deverá ser posicionado o máximo possível para trás.
  • Para máxima proteção e segurança em todos os tipos de acidentes, to- dos os ocupantes, incluindo o moto- rista, deverão utilizar sempre o cinto de segurança em seus respectivos assentos, havendo ou não o SRS Airbag, minimizando assim o risco de ferimentos graves ou morte no caso de um acidente. Não sente ou incline-se desnecessariamente perto do airbag enquanto o veículo estiver em movimento. • Sentar-se incorretamente ou fora de posição pode resultar em ferimen- tos graves ou fatais no caso de uma colisão. Todos os ocupantes devem sentar-se eretos, com o encosto na posição vertical, centrados na almo- fada do assento dos bancos, com os cintos de segurança afivelados, as pernas confortavelmente estendidas e os pés no assoalho até que o ve- ículo seja estacionado e a chave de ignição removida.

Características de segurança do seu veículo Os airbags laterais são projetados para dis- parar apenas durante certas colisões laterais, dependendo da gravidade da colisão, ângulo, velocidade e ponto de impacto. Os airbags laterais não são projetados para disparar em todas as situações de impacto.

43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro
43. Airbag do motorista e do passageiro dianteiro - Ilustração técnica do manual
43. Airbag do motorista e do passageiro dianteiro

44. Airbag lateral (se equipado)

  • O sistema SRS AIRBAG dispara rapi- damente para dar proteção em caso de uma colisão. Caso um ocupante esteja fora de posição, por não estar usando o cinto de segurança, será atingido violentamente pelo airbag, podendo sofrer ferimentos graves ou fatais.

O veículo é equipado com um airbag lateral em cada banco dianteiro. O objetivo do air- bag é fornecer ao condutor do veículo e/ou passageiro dianteiro uma proteção adicional a oferecida pelo cinto de segurança.

Airbag lateral (se equipado)

ATENÇÃO Não permita que os passageiros incli- nem a cabeça ou o corpo nas portas, coloquem os braços na porta, esti- quem o braço para fora da janela, ou coloquem objetos entre a porta e o passageiro que esta sentado em ban- cos equipados com airbag lateral e/ou airbag de cortina.

Características de segurança do seu veículo

ATENÇÃO

  • O airbag lateral é suplementar ao sistema do cinto de segurança e não substitui o cinto. Portanto o cinto de segurança deve ser utili- zado sempre que o veículo estiver em movimento. O airbag dispara apenas em certas condições de impacto, grave o suficiente para causar danos significantes ao ocu- pantes do veículo. • Para a melhor proteção do siste- ma de airbag lateral e para evitar ferimentos devido ao disparo do airbag lateral, ambos os ocupan- tes dos assentos dianteiros devem sentar em posição ereta e com o cinto de segurança fixado correta- mente. As mãos do motorista de- vem ficar posicionadas no volante de direção nas posições 9 e 3 ho- ras. Os braços e mãos do passagei- ro devem ficar no seu próprio colo. • Não utilize capas de banco. • Utilizar capas de banco pode re- duzir ou evitar a efetividade do sistema. • Não instale nenhum acessório ao lado ou perto do airbag lateral.
  • Não coloque nenhum objeto sobre o airbag ou entre o airbag e o ocu- pante. Também não fixe nenhum objeto ao redor da área onde o air- bag infla como portas, vidros late- rais das portas, coluna dianteira e traseira. • Não coloque nenhum objeto (guarda-chuva, sacola etc.) entre a etiqueta do airbag lateral e a al- mofada do banco. Isto pode causar ferimentos se o veículo sofrer um impacto severo o suficiente para acionar os airbags. • Para evitar disparo acidental do airbag lateral que pode resultar em ferimentos, evite impactos no sen- sor de impacto lateral quando o in- terruptor de ignição estiver ligado. • Se o banco ou o revestimento do banco estiverem danificados, re- comendamos que o sistema seja reparado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Por que meu airbag não disparou em uma colisão? (Condições de enchimento e não enchimento do airbag). Existem muitos tipos de acidentes nos quais não se espera que o airbag venha a fornecer proteção adicional. Nesses estão incluídos impactos traseiros, segundas ou terceiras colisões em aci- dentes de impactos múltiplos, bem como impactos a baixa velocidade.

Características de segurança do seu veículo

44. Airbag lateral (se equipado) - Ilustração técnica do manual
44. Airbag lateral (se equipado)
44. Airbag lateral (se equipado) - Ilustração técnica do manual
44. Airbag lateral (se equipado)
44. Airbag lateral (se equipado) - Ilustração técnica do manual
44. Airbag lateral (se equipado)

45. Sensores de colisão do airbag

  1. (
  2. Módulo de controle do SRS (
  3. Sensor de impacto frontal (
  4. Sensor de impacto lateral (se equipado)

OHB0180001BR/OHBBSA2026/OHB038004BR/OHB036011BR

Sensores de colisão do airbag

Características de segurança do seu veículo

46. Condições de enchimento do airbag

ATENÇÃO

  • Não permita que os locais onde os airbags ou os sensores estão ins- talados sofram impactos, nem bata nesses locais. • Isso pode causar disparo inesperado do airbag, o que poderia resultar em ferimentos pessoais graves ou mor- te. Caso o local da instalação ou o ângulo dos sensores seja alterado de alguma maneira, os airbags poderão disparar quando não deveriam, ou não disparar quando deveriam, cau- sando ferimentos graves ou morte. • Portanto, não tente executar manu- tenção nos sensores do airbag ou em torno deles. Recomendamos que o sistema seja reparado por uma concessionária autorizada Hyundai Motor Brasil (HMB).
  • Podem surgir problemas caso os ângulos de instalação dos sensores sejam alterados devido a deforma- ções no para-choque, na carroceria ou nas colunas B e C, onde estão instalados os sensores de impacto lateral. Recomendamos que o siste- ma seja reparado por uma conces- sionária autorizada Hyundai Motor Brasil (HMB). • Seu veículo foi projetado para ab- sorver impacto e disparar os airbags em determinados tipos de colisões. A instalação de protetores de para- -choques ou a substituição de para- -choques por peças não genuínas pode prejudicar o desempenho do airbag.

Airbags dianteiros Os airbags dianteiros são projetados para in- flar em uma colisão frontal, dependendo da intensidade, da velocidade ou do ângulo de impacto da colisão frontal.

Condições de enchimento do airbag

Características de segurança do seu veículo

46. Condições de enchimento do airbag - Ilustração técnica do manual
46. Condições de enchimento do airbag
46. Condições de enchimento do airbag - Ilustração técnica do manual
46. Condições de enchimento do airbag
46. Condições de enchimento do airbag - Ilustração técnica do manual
46. Condições de enchimento do airbag
46. Condições de enchimento do airbag - Ilustração técnica do manual
46. Condições de enchimento do airbag

47. Condições de não acionamento do airbag

Airbags laterais (se equipado) Os airbags laterais são projetados para dispa- rar quando um impacto é detectado pelo sen- sor de impacto lateral dependendo da força, velocidade ou ângulo do impacto resultantes do impacto de uma colisão lateral.

Embora os airbags dianteiros (airbag do pas- sageiro dianteiro e do motorista) foram proje- tados para disparar em colisões frontais, eles também podem disparar em outros tipos de colisões se os sensores de impacto diantei- ros detectarem uma quantidade suficiente de impacto. Os airbags laterais foram projetados para dis- parar em colisões laterais, mas eles podem disparar em outras colisões se o sensor de impacto lateral detectar uma quantidade su- ficiente de impacto. Se o chassi do veículo sofrer um impacto de- vido a solavancos ou objetos em uma pista ruim os airbags podem disparar. Dirija cuida- dosamente em pistas ruins ou em superfícies não concebidas para tráfego de veículos para prevenir o disparo acidental do airbag.

  • Em determinadas colisões a baixa veloci- dade, os airbags podem não disparar. Os airbags são projetados para não disparar em tais casos, pois talvez não forneçam proteção além da proporcionada pelos cintos de segurança em tais colisões.

Condições de não acionamento do airbag

Características de segurança do seu veículo

  • Os airbags dianteiros não são projetados para inflar em colisões traseiras, pois os ocupantes são movidos para trás pela força do impacto. Nesse caso, os airbags inflados não poderiam proporcionar bene- fícios adicionais.
  • Os airbags dianteiros podem não inflar em colisões laterais, pois os ocupantes são movidos na direção da colisão. Assim, nas colisões laterais, os airbags dianteiros não poderiam proporcionar proteção adi- cional ao ocupante.
  • Em uma colisão oblíqua, a força do im- pacto pode projetar os ocupantes em uma direção em que os airbags não poderiam proporcionar qualquer benefício adicional e, assim, os sensores podem não dispa- rar os airbags.

Características de segurança do seu veículo

  • Pouco antes do impacto, os motoristas geralmente freiam com força. Essa frena- gem abaixa a parte dianteira do veículo, fazendo com que ele “entre” embaixo de um veículo com maior altura em relação ao solo. Os airbags podem não inflar quando o veículo “entra” embaixo do ou- tro, porque as desacelerações que são detectadas pelos sensores podem ser significativamente reduzidas por colisões de desse tipo.
  • Os airbags não inflam na maioria dos aci- dentes com capotamento, mesmo em ve- ículos equipados com airbags laterais. No entanto, o airbag lateral pode inflar se o veículo capotar devido à uma colisão late- ral, se o veículo for equipado com airbags laterais.
  • Os airbags podem não inflar caso o veí- culo colida com objetos tais como postes ou árvores, em que o ponto de impacto está concentrado a uma única área e a força total do impacto não é transmitida aos sensores.

Características de segurança do seu veículo

47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag
47. Condições de não acionamento do airbag - Ilustração técnica do manual
47. Condições de não acionamento do airbag

48. Manutenção do SRS Airbag

Manutenção do SRS Airbag O SRS não necessita de qualquer tipo de manutenção, não existindo portanto compo- nentes que você próprio possa substituir. Se a luz de advertência do airbag não acender ou permanecer continuamente acesa, reco- mendamos que o sistema seja inspecionado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

ATENÇÃO

  • A modificação de componentes ou do circuito do SRS, inclusive a colocação de quaisquer tipos de decalques ade- sivos na cobertura do volante ou do painel, ou modificações na estrutura da carroceria, poderá afetar negativa- mente o desempenho do SRS e causar ferimentos. • Para limpar as coberturas de acaba- mento do airbag no volante e no pai- nel, utilize um pano macio e seco ou umedecido com água limpa. Solven- tes ou detergentes poderão afetar o acabamento do airbag e prejudicar o disparo adequado do sistema. • Nenhum objeto deve ser colocado so- bre os módulos do airbag no volante, no painel de instrumentos e no painel acima do porta-luvas, ou próximo de- les. Esses objetos poderão ser arre- messados causando ferimentos, se o veículo sofrer uma colisão que cause a abertura dos airbags.
  • Se qualquer um dos airbags inflar, recomendamos que o sistema seja substituído por uma concessioná- ria autorizada Hyundai Motor Brasil (HMB). • Não modifique ou desative o circuito do SRS ou outros componentes do sistema SRS. Caso isso ocorra, há possibilidade de ferimentos graves resultantes do disparo acidental do airbag ou do não funcionamento do sistema. • Se algum componente do sistema do airbag tiver que ser descartado, ou se o veículo tiver que ser sucateado, determinadas normas de segurança devem ser observadas. Sua conces- sionária autorizada Hyundai conhece essas normas e poderá fornecer-lhe as informações necessárias. A inob- servância dessas normas irá aumen- tar os riscos de ferimentos. • Se o veículo passou por um alaga- mento e está com o carpete molhado ou com água no assoalho, não tente dar a partida do motor. Recomenda- mos entrar em contato com uma con- cessionária autorizada Hyundai Motor Brasil (HMB).

Características de segurança do seu veículo

  • Não modifique os bancos dianteiros. Qualquer modificação nos bancos dian- teiros pode interferir no funcionamento dos componentes do sistema do airbag. • Não instale ou fixe objetos embaixo dos bancos dianteiros. A colocação de objetos sob os bancos dianteiros pode in- terferir no funcionamento dos componen- tes sensores e nos chicotes de fiação do sistema do airbag. • Nunca carregue bebês ou crianças no colo. O bebê ou a criança podem se ferir gravemente ou morrer no caso de uma colisão. Bebês e crianças devem estar adequadamente protegidos nos disposi- tivos de segurança ou com os cintos de segurança no banco traseiro.
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag
48. Manutenção do SRS Airbag - Ilustração técnica do manual
48. Manutenção do SRS Airbag

49. Recomendações de segurança adicionais

Recomendações de segurança adicionais

  • Nunca permita que os passageiros via- jem no compartimento de bagagem ou sobre o encosto do banco rebatido. To- dos os ocupantes deverão sentar-se ere- tos, totalmente recostados, utilizando os cintos de segurança e com os pés sobre o assoalho. • Os passageiros não devem sair ou mudar de banco enquanto o veículo estiver em movimento. O passageiro que não estiver utilizando cinto de segu- rança durante uma colisão ou uma freada de emergência, poderá ser arremessa- do contra as partes internas do veículo, contra outros ocupantes ou para fora do veículo. • Cada cinto de segurança foi projetado para proteger apenas um ocupante. Caso mais de um ocupante utilize o mes- mo cinto de segurança, eles poderão so- frer ferimentos pessoais graves ou morrer em uma colisão.
  • Não use acessórios sobre os cintos de segurança. Dispositivos que afirmam melhorar o conforto do ocupante ou repo- sicionar o cinto de segurança podem re- duzir a proteção proporcionada pelo cinto de segurança e aumentar a probabilidade de ferimentos graves em um acidente. • Os passageiros não devem colocar ob- jetos rígidos ou cortantes entre si e os airbags. Portar objetos rígidos ou cortan- tes no colo ou na boca pode resultar em ferimentos caso o airbag seja acionado. • Mantenha os ocupantes afastados das coberturas dos airbags. Todos os ocupantes deverão sentar-se eretos, to- talmente recostados utilizando os cintos de segurança e com os pés sobre o as- soalho. Caso os ocupantes fiquem muito próximos das coberturas dos airbags, po- derão sofrer ferimentos caso os airbags inflem. • Não fixe ou coloque objetos sobre as coberturas dos airbags ou perto delas. Qualquer objeto fixado aos acabamentos dos airbags dianteiros ou colocado sobre eles, pode interferir no funcionamento correto dos airbags.

Características de segurança do seu veículo

Instalação de equipamentos ou modificação do...

ATENÇÃO

  • Sentar-se incorretamente ou fora de posição pode fazer com que os ocupantes se aproximem demais do disparo dos airbags, atinjam as estruturas do interior do veículo ou sejam arremessados para fora do veículo, resultando em ferimentos graves ou morte. • Os ocupantes devem sentar-se sempre na posição ereta com o encosto na posição vertical, no centro da almofada do assento, com os cintos de segurança afi- velados, com as pernas conforta- velmente estendidas e com os pés no assoalho.

Instalação de equipamentos ou modificação do veículo equipado com airbag Caso o veículo seja modificado pela troca de estrutura, sistema de para-choques, acaba- mento dianteiro, painéis laterais metálicos ou vão livre, isso poderá afetar o funcionamento do sistema de airbag.

Encontram-se fixadas no interior do veículo várias etiquetas de advertência que visam alertar o motorista e os passageiros de poten- ciais riscos do sistema de airbag. Visto que essas etiquetas abordam os riscos relativos à crianças, gostaríamos que os adul- tos também ficassem cientes dos riscos a que estão expostos, os quais foram descritos nas páginas anteriores.

Características de segurança do seu veículo

Instalação de equipamentos ou modificação do... - Ilustração técnica do manual
Instalação de equipamentos ou modificação do...
Instalação de equipamentos ou modificação do... - Ilustração técnica do manual
Instalação de equipamentos ou modificação do...
Instalação de equipamentos ou modificação do... - Ilustração técnica do manual
Instalação de equipamentos ou modificação do...

51. Características do seu veículo

Características do seu veículo

Chaves............................................................................................. 4-5

  • Número das chaves............................................................................. 4-5 • Funções da chave................................................................................ 4-5 • Sistema imobilizador (se equipado).................................................. 4-6 Sistema de entrada por controle remoto (se equipado) ............. 4-8
  • Funcionamento do sistema de entrada por controle remoto.......... 4-8 • Precauções com o transmissor.......................................................... 4-9 • Substituição da bateria.................................................................... 4-10 Sistema de alarme antifurto (se equipado).................................4-11
  • Estágio ativado................................................................................. 4-11 • Estágio do alarme antifurto............................................................ 4-13 • Estágio desativado............................................................................ 4-14 • Autodiagnóstico (se equipado)........................................................ 4-14 Fechaduras das portas................................................................ 4-14
  • Travamento das portas pelo lado de fora do veículo.................... 4-14 • Travamento das portas pelo lado de dentro do veículo................ 4-15 • Função de travamento/destravamento das portas (se equipado)..... 4-17 • Trava de proteção para crianças na porta traseira....................... 4-18 Porta-malas (Sedan).................................................................... 4-18
  • Abertura do porta-malas................................................................. 4-18 • Fechamento da tampa do porta-malas........................................... 4-19

Tampa do porta-malas................................................................ 4-19

  • Abertura da tampa do porta-malas................................................ 4-19 • Fechamento da tampa do porta-malas........................................... 4-20 • Liberação da tampa do porta-malas em caso de emergência (se equipado)..................................................................................... 4-21 Vidros (se equipado).................................................................... 4-22
  • Vidros elétricos (se equipado)......................................................... 4-23 • Vidros manuais (se equipado)......................................................... 4-26

Capô do motor............................................................................. 4-27

  • Abertura do capô do motor............................................................. 4-27 • Fechamento do capô do motor........................................................ 4-28

Tampa do tanque de combustível............................................... 4-28

  • Abertura da tampa do tanque de combustível.............................. 4-28 • Reservatório de gasolina do compartimento do motor (apenas para motor 1.0) .................................................................. 4-29 • Fechamento da tampa do tanque de combustível......................... 4-29 Volante de direção........................................................................ 4-31
  • Direção assistida hidráulica (se equipado)..................................... 4-31 • Regulagem de altura e profundidade do volante (se equipado)... 4-32 • Buzina................................................................................................ 4-32 Espelhos retrovisores................................................................... 4-33
  • Espelho retrovisor interno............................................................... 4-33 • Espelho retrovisor externo.............................................................. 4-33

Painel de instrumentos................................................................ 4-36

  • Indicadores....................................................................................... 4-37 • Computador de bordo..................................................................... 4-40 • Descrição........................................................................................... 4-40

⚠️ Luzes de advertência e indicadoras........................................... 4-45

  • Luzes de advertência........................................................................ 4-45 • Luzes indicadoras............................................................................. 4-51 Sistema traseiro de assistência de estacionamento (se equipado)................................................................................ 4-52
  • Operação do sistema traseiro de assistência de estacionamento. 4-53 • Condições não operacionais do sistema traseiro de assistência de estacionamento................................................................................. 4-54 • Precauções do sistema traseiro de assistência de estacionamento.4-54 • Autodiagnóstico................................................................................ 4-55

⚠️ Luzes de advertência (pisca alerta)............................................ 4-55

Iluminação.................................................................................... 4-56

  • Função de economizador de bateria (se equipado)....................... 4-56 • Controle de iluminação.................................................................... 4-57 • Indicadores de direção e sinal de mudança de faixa..................... 4-59 • Farol dianteiro de neblina (se equipado)....................................... 4-60 Limpadores e lavadores do para-brisa...................................... 4-60
  • Limpador/lavador do para-brisa.................................................... 4-60 • Limpador/lavador do vidro traseiro (se equipado)....................... 4-61 • Limpadores do para-brisa............................................................... 4-61 • Lavadores do para-brisa................................................................. 4-62 • Interruptor do limpador e lavador do vidro traseiro (se equipado)..................................................................................... 4-63 Iluminação interna...................................................................... 4-63
  • Função de desligamento automático (se equipado)....................... 4-63 • Luz de leitura.................................................................................... 4-63 • Luz interna........................................................................................ 4-64 • Luz do espelho de cortesia (se equipado)....................................... 4-65 • Luz do compartimento de bagagem (se equipado)....................... 4-65 • Luz do porta-luvas (se equipado)................................................... 4-65 Desembaçador.............................................................................. 4-66
  • Desembaçador do vidro traseiro (se equipado)............................. 4-66

Sistema de controle de climatização manual

(ar condicionado)......................................................................... 4-67

  • Aquecimento e ar condicionado (resfriamento)............................ 4-68 • Operação do sistema........................................................................ 4-73 • Filtro de ar do sistema de climatização (se equipado).................. 4-75 • Verificação da quantidade de gás refrigerante do sistema climatizador (ar condicionado) e de lubrificante........................... 4-75 Sistema do controle de climatização automática (se equipado)....4-76
  • Condicionamento de ar e aquecimento automático...................... 4-77 • Condicionamento de ar e aquecimento manual............................ 4-78 • Utilização do sistema........................................................................ 4-82 • Filtro de ar do sistema de climatização (se equipado).................. 4-84 • Verificação da quantidade de gás refrigerante do sistema climatizador (ar condicionado) e lubrificação do compressor..... 4-84 Desembaçamento e descongelamento do para-brisa (se equipado)................................................................................ 4-85
  • Sistema do controle de climatização manual................................. 4-85 • Sistema de controle de climatização automática........................... 4-86

Porta-objetos................................................................................ 4-88

  • Porta-objetos dianteiro (se equipado)............................................ 4-88 • Porta-luvas........................................................................................ 4-89 • Porta-óculos (se equipado).............................................................. 4-89

Características do seu veículo

Características internas.............................................................. 4-89

  • Cinzeiro (se equipado)..................................................................... 4-89 • Suporte para copos........................................................................... 4-90 • Para-sol............................................................................................. 4-91 • Tomada de força............................................................................... 4-91 • Gancho para roupas (se equipado)................................................. 4-93 • Fixação para tapete(s) (se equipado).............................................. 4-93 • Tampa do compartimento de bagagem (se equipado).................. 4-94 • Entradas AUX, USB e iPod® (se equipado).................................... 4-95 Características externas.............................................................. 4-96
  • Bagageiro de teto (se equipado)...................................................... 4-96

Sistema de áudio.......................................................................... 4-97

  • Antena............................................................................................... 4-97 • Controle de áudio no volante de direção (se equipado)................ 4-98 • Bluetooth® Wireless Technology "Handsfree" (mãos livres)........ 4-99 • Como funciona o áudio do veículo.................................................. 4-99 Equipamento de áudio ............................................................. 4-102 Características do seu veículo Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo
51. Características do seu veículo - Ilustração técnica do manual
51. Características do seu veículo

52. CHAVES Número das chaves Funções da chave Tipo B

CHAVES Número das chaves Funções da chave Tipo B

Para estender a chave, pressione o botão de liberação e a chave será estendida automati- camente. Para recolher a chave, articule-a manualmen- te enquanto pressiona o botão de liberação.

O número de codificação da chave é estam- pado ou impresso em uma plaqueta anexa- da ao jogo de chaves. No caso de perda das chaves, recomendamos entrar em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB). Remova a plaqueta com o código da chave e guarde-a em um local seguro. Além disso, anote o número de codificação da chave e mantenha-o em um lugar seguro e de fácil acesso, mas não no veículo.

Utilizada para dar partida no motor, travar e destravar as portas.

OHB046037BR

Tipo B

CUIDADO

Não articule a chave sem pressionar o botão de liberação. Isto pode danificar a chave.

Características do seu veículo

⚠️ ATENÇÃO

Chave de ignição

Deixar crianças sozinhas no interior do veículo com a chave de ignição é peri- goso, mesmo que a chave não esteja no interruptor de ignição. As crianças imi- tam os adultos e podem colocar a chave no interruptor de ignição. A chave de ignição permite que as crianças operem os vidros elétricos ou outros controles, ou até façam o veículo se mover, o que poderia resultar em ferimentos sérios ou até mesmo morte. Nunca deixe as chaves no veículo quando crianças sozinhas estiverem dentro dele.

⚠️ ATENÇÃO

Recomendamos utilizar somente peças de reposição genuínas Hyundai. Caso uti- lize uma chave não original, o interruptor de ignição poderá não voltar para a posi- ção “ON” depois da posição “START”. Se isso acontecer, o motor de partida con- tinuará funcionando, causando danos e um possível risco de incêndio, devido à corrente excessiva na fiação.

Sistema imobilizador (se equipado)

Seu veículo está equipado com um sistema eletrônico de imobilização do motor, com a finalidade de reduzir o risco de uso não auto- rizado do veículo. O sistema imobilizador é composto de um pequeno transponder na chave de ignição e dispositivos eletrônicos no interior do veículo. Com o sistema imobilizador, sempre que a chave de ignição é introduzida no interruptor de ignição e é girada para a posição “ON”, é possível verificar e determinar se a chave de ignição é válida ou não. Caso se determine que a chave é válida, o motor funcionará. Caso se determine que a chave é inválida, o motor não funcionará.

⚠️ Q Q NOTA

Este equipamento opera em caráter secundá- rio, isto é, não tem direito à proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência à sistemas operando em caráter primário.

Características do seu veículo

⚠️ Q Q NOTA

Ao dar a partida no motor, não use a chave em contato com outras chaves imobilizadoras. Des- ta maneira, o motor poderá não dar a partida ou poderá morrer logo após a partida. Mante- nha as chaves separadas para evitar falhas no funcionamento.

⚠️ Q Q NOTA

Caso precise de chaves adicionais ou perca su- as chaves, recomendamos consultar uma con- cessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ ATENÇÃO

Para prevenir a ação de ladrões em seu veículo, não deixe a chave reserva em lugar nenhum dentro do veículo. Sua senha imobilizadora é uma senha pessoal e única, e deve ser mantida confidencial. Não deixe esse número anotado em lugar nenhum dentro do veículo.

Para ativar o sistema imobilizador:

Gire a chave de ignição para a posição “OFF”. O sistema imobilizador é ativado automatica- mente. Sem uma chave de ignição válida pa- ra o seu veículo, o motor não funcionará.

Para desativar o sistema imobilizador:

Insira a chave de ignição no cilindro da chave e gire-a para a posição “ON”.

⚠️ CUIDADO

Não coloque acessórios de metal próxi- mos ao interruptor de ignição. A partida do motor poderá falhar, pois os acessórios de metal podem inter- romper a transmissão normal do sinal do transmissor.

⚠️ CUIDADO

O transponder da chave de ignição é uma peça importante do sistema imo- bilizador. Ele foi projetado para pro- porcionar anos de funcionamento sem problemas. Entretanto, deve-se evitar exposição à umidade, eletricidade es- tática e manuseio descuidado, pois po- dem ocorrer falhas no funcionamento do sistema imobilizador.

⚠️ CUIDADO

Não substitua, altere ou ajuste o siste- ma imobilizador, pois isso pode fazer com que ocorram falhas no funciona- mento. Recomendamos que a manu- tenção do sistema seja executada por uma concessionária autorizada Hyun- dai Motor Brasil (HMB). Falhas no funcionamento causadas por alterações, ajustes ou modificações inadequadas no sistema imobilizador não estão cobertas pela garantia do fabricante do veículo.

Características do seu veículo

SISTEMA DE ENTRADA POR CONTROLE REMOTO (SE EQUIPADO)

OHBBCO2001/H

Tipo A

OHG040006

Tipo B

Travamento (1)

Todas as portas serão travadas se o botão de travamento for pressionado enquanto as por- tas estiverem fechadas. As luzes de advertência piscarão uma vez para indicar que todas as portas estão travadas. Entretanto, se qualquer porta ou o porta-malas permanecerem abertos, as luzes de advertência não serão acionadas. Caso todas as portas e o porta-malas sejam fechados após o botão de travamento ser pressionado, as luzes de advertência piscarão uma vez.

Destravamento (2)

⚠️ Todas as portas serão destravadas se o botão de destravamento for pressionado. As luzes de advertência piscarão duas vezes para indicar que todas as portas estão des- travadas.

  • Se o veículo estiver equipado com o sis- tema de abertura/fechamento remoto dos vidros, quando o botão de travamento for pressionado, todos os vidros serão fecha- dos.

Após pressionar este botão, as portas serão travadas automaticamente, a menos que qualquer porta seja aberta em até 30 segun- dos.

  • Se o veículo estiver equipado com o sis- tema de abertura/fechamento remoto dos vidros, quando o botão de destravamento for pressionado por 2 segundos, a abertu- ra de todos os vidros será iniciada. h A abertura completa dos vidros será

realizada quando o botão de trava- mento for pressionado de 2 a 5 se- gundos.

⚠️ Q Q NOTA

Caso o vidro reabra ao solicitar o fechamento utilizando o controle remoto, a luz de advertên- cia irá piscar 3 vezes e a buzina irá tocar 3 vezes ao mesmo tempo para informar que o vidro está reabrindo.

⚠️ Q Q NOTA

Se a luz de advertência piscar e a buzina soar 3 vezes quando a porta for fechada pelo transmis- sor, há uma falha no sistema antifurto (se equi- pado). É recomendado entrar em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ Q Q NOTA

Após portas travadas, se o botão de travamento for pressionado novamente por 4 segundos, as lu- zes de advertência piscarão e a buzina soará uma vez para confirmar que as portas estão travadas. Funcionamento do sistema de entrada por controle remoto

Características do seu veículo

Pânico (4)

A buzina soa e as luzes de advertência pis- cam por cerca de 27 segundos caso este bo- tão seja pressionado por mais de 1 segundo. Para desligar a buzina e as luzes, pressione o botão de travamento ou destravamento no transmissor.

Destravamento do porta-malas (3) (apenas modelo Sedan)

  1. Para destravar:
  2. Pressione o botão de destravamento do porta-malas (3) no transmissor por mais de um segundo.
  3. As luzes de advertência piscam duas ve- zes. Quando for fechado, o porta-malas trava au- tomaticamente.

⚠️ Q Q NOTA

A palavra “HOLD” está escrita no botão para informá-lo que você deve pressionar e segurar o botão.

⚠️ Q Q NOTA

  • Após destravar o porta-malas, ele será tra- vado automaticamente quando fechado. • A palavra "HOLD" (manter pressionado) está escrita no botão para informar que o botão deve ser mantido pressionado por mais de um segundo.

Precauções com o transmissor

⚠️ Q Q NOTA • O transmissor não funcionará se alguma das seguintes condições ocorrer: - A chave estiver no interruptor de ignição. - A distância limite de operação for excedida

(aproximadamente 10 metros). - A bateria do transmissor estiver fraca. - Outros veículos ou objetos estiverem blo-

queando o sinal. - A temperatura estiver extremamente baixa. - O transmissor estiver próximo a uma rá-

dio transmissora, tal como, uma estação de rádio ou um aeroporto, o que poderá inter- ferir na operação normal do transmissor. • Quando o transmissor não funcionar corre- tamente, trave e destrave a porta com a cha- ve de ignição. Se tiver algum problema com o transmissor, recomendamos entrar em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB). • Caso o transmissor esteja próximo do seu telefone celular ou smart phone, o sinal do transmissor pode ser bloqueado pela opera- ção normal do seu telefone celular ou smart phone. Isto é especialmente importante quan- do o telefone estiver ativo, tal como, fazendo chamadas, recebendo chamadas, mensagens de texto, e/ou enviando/recebendo e-mails. Evite colocar o transmissor e o seu telefone celular ou smart phone na mesma calça ou bolso da jaqueta, e mantenha uma distância adequada entre os dois dispositivos.

⚠️ CUIDADO

Mantenha o transmissor longe de qual- quer líquido ou chamas. Se o transmis- sor ficar úmido por dentro (devido a líquidos ou umidade), ou se for aqueci- do, o circuito interno pode falhar.

⚠️ CUIDADO

Alterações ou modificações não ex- pressamente aprovadas pela parte res- ponsável pela conformidade podem anular a autoridade do usuário para operar o equipamento. Se o sistema de entrada por controle remoto sem chave estiver inoperante devido à alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade, ele não será coberto pela garantia do fabricante do veículo.

⚠️ CUIDADO

Mantenha a chave longe de equipamen- tos eletromagnéticos.

Características do seu veículo

Substituição da bateria

  1. O transmissor utiliza uma bateria de lítio de 3 volts que normalmente irá durar vários anos. Quando a substituição for necessária, utilize o procedimento a seguir.
  2. Insira uma ferramenta fina na fenda e delicadamente abra a tampa central do transmissor.
  3. Substitua a bateria por uma nova (CR2032). Ao substituir a bateria, certi- fique-se que a posição da bateria esteja correta.
  4. Instale a bateria na ordem inversa da re- moção. Para substituição do transmissor, recomenda- mos entrar em contato com uma concessio- nária autorizada Hyundai Motor Brasil (HMB), para a reprogramação do mesmo.

OHB046116BR

Tipo A

OHB046117BR

Tipo B

CUIDADO • O sistema de entrada por controle remoto sem chave foi projetado para proporcionar anos de funcionamen- to sem problemas. Entretanto, ele pode apresentar falhas no funcio- namento do aparelho devido à ex- posição da umidade ou eletricidade estática. Caso não tenha certeza de como utilizar o transmissor ou substituir a bateria, recomendamos entrar em contato com uma conces- sionária autorizada Hyundai Motor Brasil (HMB). • A utilização de bateria em desacordo com as especificações pode causar falhas no funcionamento do trans- missor. Certifique-se de utilizar ba- teria correta. • A fim de evitar danos ao transmis- sor, evite que o mesmo sofra que- das, que seja molhado, ou que fique exposto ao calor ou ao sol. Uma bateria descartada de maneira ina- dequada pode ser prejudicial ao meio ambiente e à saúde humana. Descarte a bateria de acordo com a legislação local pertinente.

⚠️ Q Q NOTA

Este equipamento opera em caráter secundário, isto é, não tem direito à proteção contra interfe- rência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.

Características do seu veículo

52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B
52. CHAVES Número das chaves Funções da chave Tipo B - Ilustração técnica do manual
52. CHAVES Número das chaves Funções da chave Tipo B

53. Estágio Ativado

ATENÇÃO

SISTEMA DE SEGURANÇA

  1. Veículos equipados com alarme antifurto te- rão uma etiqueta, anexada aos vidros dian- teiros do veículo, com as seguintes palavras:
  2. ATENÇÃO
  3. SISTEMA DE SEGURANÇA Este sistema foi concebido para fornecer proteção contra a entrada não autorizada no veículo, movimento no interior do veículo (se equipado), e inclinação para um dos lados (se equipado). Ele possui três estágios de opera- ção: o primeiro é o estágio “Ativado”, o segun- do é o estágio “Alarme antifurto” e o terceiro é o estágio “Desativado”. Quando ativado, o sistema emite um sinal sonoro acompanhado do piscar das luzes de advertência.
  1. Estágio Ativado Estacione o veículo e desligue o motor. Ative o sistema seguindo os procedimentos a seguir.
  2. Desligue o motor e remova a chave de ignição do interruptor de ignição.
  3. Certifique-se que todas as portas, o capô do motor e a tampa do porta-malas este- jam firmemente fechadas.
  4. Trave as portas pressionando o botão de travamento no transmissor. Depois da execução dos procedimentos aci- ma, as luzes de advertência piscarão uma vez para indicar que o sistema está ativado. Caso uma das portas, a tampa do porta-ma- las ou o capô do motor permaneçam abertos, as luzes de advertência não funcionarão e o alarme antifurto não será ativado. Depois dis- so, caso todas as portas, a tampa do porta- -malas e o capô do motor sejam fechados, as luzes de advertência piscarão uma vez.

Características do seu veículo Não ative o sistema até que todos os ocu- pantes tenham saído do veículo. Se o sis- tema for ativado enquanto os passageiros permanecerem no veículo, o alarme pode ser acionado quando estes saírem de den- tro do veículo. Caso uma das portas (ou a tampa do porta-malas) ou o capô do motor sejam abertos dentro de 30 segundos de- pois do sistema ter sido ativado, o sistema será desativado a fim de prevenir um acio- namento desnecessário do alarme.

53. Estágio Ativado - Ilustração técnica do manual
53. Estágio Ativado
53. Estágio Ativado - Ilustração técnica do manual
53. Estágio Ativado

54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)

Sensor de intrusão/inclinação Ligado/Desligado (se equipado) O sensor de intrusão/inclinação detecta mo- vimento no interior do veículo e inclinação do veículo após o travamento. • Para cancelar a operação do sensor, de intrusão pressione o botão “ON/OFF” (li- ga/desliga) quando o sistema estiver no estágio “Desativado”, e o interruptor de ignição estiver na posição “OFF”. A luz do botão acenderá para indicar que o sensor está desativado. • Caso o botão seja pressionado novamen- te ou o interruptor de ignição seja coloca- do na posição “ON”, o sensor será ativado novamente.

Caso o sistema esteja ativado quando o sen- sor estiver na condição “OFF”, o sensor de in- trusão/inclinação não irá funcionar. Entretan- to, o alarme será ativado, quando o sistema encontrar o sensor de intrusão/inclinação na condição desligado do estágio “Alarme anti- furto”. Consulte a página a seguir.

Desative o sensor de intrusão/inclinação, se houver qualquer chance do veículo inclinar por influências externas. Por exemplo: • Quando o veículo for transportado por trem, barco ou trailer. • Quando o veículo for estacionado em uma torre de estacionamento. Caso contrário, isso pode fazer com que a bu- zina soe inadvertidamente.

Características do seu veículo

Estágio do alarme antifurto

O alarme será ativado caso uma das situa- ções a seguir ocorra enquanto o veículo esti- ver com o sistema ativado.

Sem sensor de intrusão/inclinação (ou sensor de intrusão/inclinação na condição desligado) (se equipado)

  • A porta dianteira ou traseira for aberta sem a utilização do transmissor. • A tampa do porta-malas for aberta sem a utilização do transmissor. • O capô do motor for aberto. A buzina soará e as luzes de advertência piscarão continuamente por 27 segundos, a menos que o sistema seja desativado. Para desativar o sistema, destrave as portas com o transmissor.

Com sensor de intrusão/ inclinação na condição ligado (se equipado)

  • Alguém ou alguma coisa se movimenta dentro do veículo. • A inclinação do veículo é alterada para um certo grau. • A porta dianteira ou traseira for aberta sem a utilização do transmissor • A tampa do porta-malas for aberta sem a utilização do transmissor. • O capô do motor for aberto. A buzina soará e as luzes de advertência piscarão continuamente por 27 segundos, a menos que o sistema seja desativado. Para desativar o sistema, destrave as portas com o transmissor.

⚠️ Q Q NOTA

  • Certifique-se que todos os vidros estejam fechados enquanto o sensor estiver funcio- nando. Caso contrário, o sensor detecta mo- vimento inadvertido no interior do veículo (por exemplo, vento soprando ou a entrada de uma borboleta) e isso faz com que a bu- zina soe. • No caso de caixas estarem empilhadas no veículo, o sensor pode não detectar o movi- mento atrás das caixas. As caixas também podem cair e fazer com que a buzina seja acionada. • Caso o sensor esteja manchado com mate- rial estranho, o sensor pode não funcionar normalmente.

Características do seu veículo

Estágio Desativado

O sistema será desativado quando o botão de destravamento das portas for pressionado. Depois que as portas estiverem destravadas, as luzes de advertência piscarão duas vezes para indicar que o sistema está desativado. Depois de pressionar o botão de destravamento, se uma das portas (ou a tampa do porta-malas) não for aberta em até 30 segundos, o sistema será reativado. -- Se o veículo estiver equipado com o sis- tema de abertura/fechamento remoto dos vidros, os vidros também serão fechados.

Autodiagnóstico (se equipado)

Se a luz de advertência piscar uma vez, quan- do as portas forem travadas utilizando-se o transmissor, isso significa que o sensor de intrusão/inclinação está funcionando normal- mente. Se a luz de advertência piscar e a buzina soar 3 vezes, quando as portas forem trava- das utilizando-se o transmissor, isso significa que o sensor de intrusão/inclinação não está funcionando normalmente. Recomendamos entrar em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ Q Q NOTA

  • Caso o sistema não seja desativado com o transmissor, abra a porta com a chave e insira a chave no interruptor de ignição, gi- re o interruptor de ignição para a posição “ON” e aguarde 30 segundos. Em seguida, o sistema será desativado. • Caso perca suas chaves, recomendamos consultar uma concessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ CUIDADO

Não substitua, altere ou ajuste o siste- ma imobilizador, pois isso pode fazer com que ocorram falhas no funciona- mento do sistema. Recomendamos que a manutenção do sistema seja executa- da por uma concessionária autorizada Hyundai Motor Brasil (HMB). Falhas no funcionamento causadas por alterações, ajustes ou modificações inadequadas no sistema de alarme an- tifurto não estão cobertas pela garantia do fabricante do veículo.

FECHADURAS DAS PORTAS Travamento das portas pelo lado de fora do veículo

  • Gire a chave na direção da dianteira do veículo para destravar e, na direção da traseira do veículo, para travar. • Caso trave ou destrave a porta do moto- rista com a chave, todas as portas do ve- ículo serão travadas ou destravadas au- tomaticamente (se equipado com sistema de travamento central das portas). • As portas também podem ser travadas e destravadas com o transmissor, (se equi- pado). • Uma vez que as portas estão destrava- das, elas podem ser abertas puxando-se a maçaneta da porta.

Características do seu veículo

  • Para travar uma porta sem utilizar a cha- ve, pressione o botão interno de trava- mento da porta (1) ou pressione o inter- ruptor de travamento central das portas (2) e feche a porta (3). • Caso a porta seja travada através do bo- tão de travamento da porta do motoris- ta (1), todas as portas do veículo serão travadas automaticamente (se equipado com sistema de travamento central das portas).
  • Ao fechar uma porta, empurre-a com a mão. Certifique-se que as portas estejam bem fechadas.

⚠️ Q Q NOTA

  • Sob clima frio e úmido, os mecanismos das portas e das travas podem não funcionar adequadamente devido à possibilidade de congelamento. • Caso a porta seja travada ou destravada muitas vezes de maneira rápida e sucessiva, com a chave do veículo ou com o interrup- tor da travamento, o sistema pode deixar de funcionar temporariamente, a fim de prote- ger o circuito e evitar danos aos componen- tes do sistema.

⚠️ Q Q NOTA

  • Ao deixar o veículo, retire a chave de igni- ção, acione o freio de estacionamento, feche todos os vidros e trave todas as portas.

Travamento das portas pelo lado de dentro do veículo Travamento

  • Para travar uma porta, pressione o botão de travamento da porta (1) para baixo. • As portas dianteiras não podem ser tra- vadas se a chave de ignição estiver no interruptor de ignição e qualquer porta dianteira estiver aberta (se equipado).

Características do seu veículo

Destravamento Porta dianteira Caso a maçaneta interna da porta (2) seja pu- xada quando a porta estiver travada, a porta será destravada e aberta.

Porta traseira Caso a maçaneta interna da porta (2) seja pu- xada quando a porta estiver travada, a porta será destravada. Caso a maçaneta interna da porta seja puxa- da mais uma vez, a porta será aberta.

⚠️ ATENÇÃO

Funcionamento incorreto do travamento das portas

Caso a trava elétrica das portas não funcione enquanto estiver no veículo, tente um ou mais dos procedimentos a seguir para sair: • Acione o recurso de destravamento da porta repetidamente (tanto o elétri- co como o manual) enquanto puxa si- multaneamente a maçaneta da porta. • Acione as outras travas das portas e as maçanetas, dianteiras e traseiras. Abaixe um vidro dianteiro e utilize a chave para destravar a porta pelo la- do de fora. • Caso o sintoma persista procurar uma concessionária autorizada Hyun- dai Motor Brasil (HMB).

Com o interruptor de travamento central das portas

Acione pressionando o interruptor de trava- mento central das portas. • Ao pressionar a parte dianteira (1) do in- terruptor, todas as portas serão travadas. • Ao pressionar a parte traseira (2) do inter- ruptor, todas as portas serão destravadas. • Caso a chave esteja no interruptor de ignição e qualquer porta dianteira esti- ver aberta, as portas não serão travadas quando a parte dianteira (1) do interruptor de travamento central das portas for pres- sionada.

Características do seu veículo

⚠️ ATENÇÃO

Portas

  • As portas devem estar sempre bem fechadas e travadas enquanto o veí- culo estiver em movimento, a fim de evitar a abertura acidental da porta. Portas travadas irão desencorajar potenciais intrusos quando o veículo parar ou diminuir a velocidade. • Ao abrir a porta, verifique se veículos, motocicletas, bicicletas ou pedestres estão se aproximando do veículo em direção à porta. A abertura da porta no momento em que alguma coisa está se aproximando pode causar danos materiais ou ferimentos pessoais.

⚠️ ATENÇÃO

Veículos destravados

Deixar o veículo destravado pode ser um convite ao furto ou a possíveis prejuízos a você e a outras pessoas, por parte de alguém que se esconde no veículo enquanto você está ausente. Retire sempre a chave da ignição, acio- ne o freio de estacionamento, feche todos os vidros e trave todas as portas ao deixar o veículo sem supervisão.

⚠️ ATENÇÃO

Crianças sem supervisão

O interior de um veículo exposto ao sol pode alcançar uma temperatura muito elevada, o que pode causar morte ou fe- rimentos graves à crianças ou animais sem supervisão que não consigam sair do veículo. Além disso, as crianças po- dem acionar os sistemas do veículo, o que pode lhes causar ferimentos, ou elas podem sofrer outro mal por serem vítimas de outra pessoa que poderia assumir o controle do veículo. Nunca deixe crianças ou animais desacompa- nhados no interior do veículo.

⚠️ Q Q NOTA

Caso as portas sejam travada com o transmis- sor, as portas não poderão ser destravadas com o interruptor de travamento/destravamento central das portas.

Função de travamento/ destravamento das portas

Sistema de destravamento das portas sensível a impacto

Todas as portas serão destravadas automati- camente quando um impacto provocar o dis- paro dos airbags.

Sistema de travamento das portas sensível à velocidade (se equipado)

Todas as portas serão travadas automatica- mente quando a velocidade do veículo exce- der 15km/h.

Características do seu veículo

Trava de proteção para crianças na porta traseira

  1. A trava de segurança para crianças tem a finalidade de impedir que crianças abram acidentalmente as portas traseiras pelo lado de dentro do veículo. As travas de segurança das portas traseiras devem ser utilizadas sempre que houver crianças no veículo.
  2. Abra a porta traseira.
  3. Insira uma chave (ou chave de fenda) no orifício e gire-a para a posição de trava- mento ( ). Quando a trava de seguran- ça para crianças estiver na posição de travamento, a porta traseira não abrirá mesmo que a maçaneta interna da porta seja puxada dentro do veículo.
  • Feche a porta traseira. Para abrir uma porta traseira, puxe a maçane- ta externa da porta (1). Mesmo que as portas possam estar destravadas, a porta traseira não será aberta puxando-se a maçaneta interna da porta (2) até que a trava de segurança para crianças seja destravada.

⚠️ ATENÇÃO

Travas das portas traseiras

Caso uma criança abra a porta traseira acidentalmente, enquanto o veículo estiver em movimento, ela poderá cair para fora do veículo e sofrer ferimen- tos graves ou fatais. Para evitar que crianças abram as portas traseiras pelo lado de dentro, as travas de se- gurança devem ser utilizadas sempre que houver crianças no veículo.

PORTA-MALAS (SEDAN) Abertura do porta-malas Com a alavanca de liberação da tampa do porta-malas

Para abrir o porta-malas de dentro do veícu- lo, puxe a alavanca de liberação da tampa do porta-malas. Quando for fechado, o porta-malas trava au- tomaticamente.

OHBBCO3213

⚠️ Q Q NOTA

Sob clima frio e úmido, os mecanismos das portas e das travas podem não funcionar ade- quadamente devido à possibilidade de congela- mento.

Características do seu veículo

Fechamento da tampa do porta-malas

Para fechar a tampa do porta-malas, abaixe-a e pressione-a com firmeza até travá-la. Certi- fique-se que ela esteja corretamente travada tentando puxá-la para cima.

⚠️ ATENÇÃO

A tampa do porta-malas abre movi- mentando-se para cima. Certifique-se que não haja objetos ou pessoas pró- ximos da traseira do veículo ao abrir a tampa do porta-malas.

⚠️ ATENÇÃO

A tampa do porta-malas deve estar completamente fechada quando o veículo conduzido. Se estiver aberta, gases de escape nocivos podem entrar no veículo e causar mal estar ou morte.

⚠️ Ninguém deve ter permissão para ocupar o porta-malas do veículo em momento algum. O porta-malas é um local perigoso em caso de acidente.

⚠️ CUIDADO

Certifique-se de ter fechado a tampa do porta-malas antes de sair com o veícu- lo. Possíveis danos podem ocorrer aos pistões de elevação e aos componen- tes de fixação da tampa do porta-malas, caso ela não seja fechada antes de se sair com o veículo.

TAMPA DO PORTA-MALAS Abertura da tampa do porta- malas

  • A tampa do porta-malas será travada ou destravada quando todas as portas forem travadas ou destravadas com a chave, com o transmissor ou com o interruptor de travamento central das portas.

OHB046001BR

Modelo Hatch

OHB046120BR

Modelo Cross

Características do seu veículo

Fechamento da tampa do porta-malas

Para fechar a tampa do porta-malas, abaixe-a e pressione-a com firmeza. Certifique-se que ela esteja corretamente travada.

⚠️ ATENÇÃO

A tampa do porta-malas abre movi- mentando-se para cima. Certifique-se que o local tenha altura suficiente e não haja objetos ou pessoas próximos da traseira do veículo ao abrir a tampa do porta-malas. ATENÇÃO

Certifique-se que suas mãos, pés e outras partes do seu corpo estejam a uma distância segura antes de fechar a tampa do porta-malas.

⚠️ Ninguém deve ter permissão para ocupar o porta-malas do veículo em momento algum. O porta-malas é um local perigoso em caso de acidente.

⚠️ Q Q NOTA

Sob clima frio e úmido, os mecanismos das portas e das travas podem não funcionar ade- quadamente devido à possibilidade de congela- mento.

⚠️ CUIDADO

Certifique-se de ter fechado a tampa do porta-malas antes de sair com o veícu- lo. Possíveis danos podem ocorrer aos pistões de elevação e aos componen- tes de fixação da tampa do porta-malas, caso ela não seja fechada antes de se sair com o veículo.

⚠️ CUIDADO

Certifique-se que não haja nada pró- ximo à trava da tampa do porta-malas enquanto estiver fechando a tampa. Isto pode danificar a trava da tampa do porta-malas.

  • Caso esteja destravada, a tampa do porta- malas pode ser aberta pressionando-se a maçaneta e puxando-a para cima.

Modelo Rspec

OHB046200BR

Características do seu veículo

Liberação da tampa do porta-malas em caso de emergência (se equipado)

Seu veículo é equipado com uma alavanca de liberação da tampa do porta-malas para caso de emergência, que está localizada na parte inferior da tampa do porta-malas. Quando alguém ficar, inadvertidamente, pre- so no compartimento de bagagem, a tampa do porta-malas poderá ser aberta pressionan- do-se a alavanca de liberação e empurrando- -se a tampa do porta-malas.

⚠️ ATENÇÃO

  • Em caso emergência, procure ter pleno conhecimento da localização da alavanca de liberação da tampa do porta-malas e de como abri-la, caso fique preso acidentalmente no compartimento de bagagem. • Ninguém deve ter permissão para ocupar o compartimento de baga- gem do veículo em momento algum. O compartimento de bagagem é um local perigoso em caso de acidente. • Utilize a alavanca de liberação da tampa do porta-malas apenas em caso de emergência. Tenha extremo cuidado, especialmente quando o veículo estiver em movimento.

⚠️ ATENÇÃO

Gases de escapamento

Se o veículo for conduzido com a tam- pa do porta-malas aberta, gases de escapamento entrarão no seu interior, o que poderá causar intoxicação ou morte aos ocupantes do veículo. Se precisar conduzir o veículo com a tampa do porta-malas aberta, mante- nha todos os vidros e os difusores de ar abertos, para permitir a entrada de ar externo no veículo.

⚠️ ATENÇÃO

Compartimento de bagagem traseiro

Os ocupantes nunca devem viajar no compartimento de bagagem, onde não há dispositivos de proteção disponí- veis. Para evitar ferimentos, em caso acidente ou freada brusca, os ocupan- tes devem estar sempre protegidos adequadamente.

Características do seu veículo

  1. (
  2. Interruptor do vidro elétrico da porta do motorista (
  3. Interruptor do vidro elétrico da porta do passageiro dianteiro (
  4. Interruptor do vidro elétrico da porta traseira do lado esquerdo * (
  5. Interruptor do vidro elétrico da porta traseira do lado direito * (
  6. Abertura e fechamento do vidro (
  7. Abertura automática ou abertura e fechamento automáticos do vidro * (
  8. Interruptor de bloqueio dos vidros elétricos * * : se equipado

VIDROS (SE EQUIPADO)

⚠️ Q Q NOTA

Sob clima frio e úmido, os vidros elétricos po- dem não funcionar adequadamente devido à possibilidade de congelamento.

Características do seu veículo

Vidros elétricos (se equipado)

  • Para o acionamento dos vidros elétricos, o interruptor de ignição deve estar na po- sição “ON”. Cada porta tem um interruptor que con- trola o acionamento do vidro. O motorista tem um interruptor que bloqueia o aciona- mento dos vidros dos passageiros trasei- ros ou dianteiro (se equipado). • Os vidros elétricos podem ser acionados durante aproximadamente 30 segundos depois da retirada da chave de ignição ou depois dela ter sido girada para a posição “ACC” ou “LOCK”. Entretanto, caso as portas dianteiras sejam abertas, os vidros elétricos não poderão ser acionados em um período de 30 segundos depois da re- tirada da chave de ignição (se equipado: sistema de entrada por controle remoto ou chave inteligente).

⚠️ Q Q NOTA

Ao conduzir o veículo com os vidros traseiros abaixados ou com o teto solar (se equipado) aberto (ou parcialmente aberto), seu veículo po- de apresentar um ruído de pulsação. Esse ruído é uma ocorrência normal e pode ser reduzido ou eliminado tomando-se as providências a seguir. Caso o ruído ocorra com um ou ambos os vidros traseiros abaixados, abaixe parcialmente os dois vidros dianteiros. Caso o ruído ocorra com o te- to solar aberto, reduza ligeiramente o tamanho da abertura do teto solar.

Abertura e fechamento do vidro

A porta do motorista tem um interruptor prin- cipal que controla todos os vidros do veículo. Para abrir ou fechar um vidro, pressione ou puxe a parte dianteira do interruptor corres- pondente para a primeira posição de parada (5).

Características do seu veículo

Abertura automática do vidro (se equipado)

Abertura e fechamento automático dos vidros (se equipado)

Pressionando o interruptor do vidro elétrico momentaneamente até a segunda posição de parada (6), o vidro do motorista abre com- pletamente mesmo que o interruptor seja li- berado. Para parar o vidro em uma posição desejada durante o seu acionamento, puxe o interruptor momentaneamente para cima pa- ra a direção oposta ao movimento do vidro.

Pressionando-se ou puxando-se o interrup- tor do vidro elétrico momentaneamente até a segunda posição de parada (6), o vidro será completamente abaixado ou levantado mesmo que o interruptor seja liberado. Para parar o vidro em uma posição desejada du- rante o seu acionamento, puxe ou pressione o interruptor e libere-o na direção oposta do movimento. Caso o vidro elétrico não funcione correta- mente, o sistema do vidro elétrico automático poderá ser reprogramado da seguinte manei- ra:

  1. Gire a chave de ignição para a posição “ON”.
  2. Feche o vidro do motorista e continue pu- xando o interruptor do motorista para ci- ma durante pelo menos 1 segundo depois do vidro estar completamente fechado.

Características do seu veículo

Reversão automática (somente para versão de levantamento automático dos vidros) Caso o movimento ascendente do vidro seja bloqueado por um objeto ou parte do corpo de uma pessoa, o vidro irá detectar a resistência e o movimento será interrompido. O vidro se- rá abaixado em aproximadamente 30 cm para permitir que o objeto seja retirado. Caso o vidro detecte a resistência enquanto o interruptor estiver sendo puxado continua- mente, o vidro terá o movimento ascendente interrompido e irá recuar em aproximadamen- te 2,5 cm.

E, caso o interruptor do vidro elétrico seja pu- xado continuamente nos próximos 5 segun- dos depois do vidro ter sido recuado pelo re- curso automático, a reversão automática não irá funcionar.

⚠️ Q Q NOTA

A reversão automática do vidro ocorrerá so- mente quando se utilizar o recurso de fecha- mento automático puxando-se totalmente o interruptor para cima. A reversão automática não funcionará caso o vidro seja levantado utili- zando-se a posição intermediária do interruptor do vidro elétrico.

⚠️ ATENÇÃO

Antes de levantar o vidro, verifique se há obstruções, a fim de evitar feri- mentos ou danos ao veículo. Caso um objeto com espessura inferior a 4 mm fique preso entre o vidro e a canaleta superior, pode não ocorrer a reversão automática, não havendo mudança na direção do movimento do vidro.

Interruptor de bloqueio dos vidros elétricos (se equipado)

O motorista pode desabilitar os interruptores dos vidros elétricos das portas dos passagei- ros pressionando o interruptor de bloqueio dos vidros localizado na porta do motorista, para a posição “LOCK” (pressionado). Quando o interruptor de bloqueio dos vidros elétricos está pressionado:

  • O controle principal do motorista pode acionar todos vidros elétricos. -- O controle do passageiro dianteiro pode acionar o vidro elétrico do passageiro dianteiro. -- O controle do passageiro traseiro não po- de acionar o vidro elétrico do passageiro traseiro.

Características do seu veículo

54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado) - Ilustração técnica do manual
54. Sensor de intrusão/inclinação Ligado/Desligado (se equipado)

55. Vidros manuais (se equipado)

CUIDADO

  • Para evitar possíveis danos ao siste- ma dos vidros elétricos, não abra ou feche dois ou mais vidros ao mesmo tempo, o que também assegura a longevidade do fusível. • Nunca tente acionar o interruptor principal da porta do motorista e o interruptor do vidro individual em posições opostas ao mesmo tempo. Se isso for feito, o vidro será travado e não poderá ser aberto ou fechado.

ATENÇÃO

Vidros

  • NUNCA deixe a chave de ignição no veículo. • NUNCA deixe crianças desacompa- nhadas no veículo. Mesmo crianças pequenas podem inadvertidamente fazer com que o veículo se movimen- te, prender-se nos vidros, ou ferir a si mesmas ou aos outros no interior do veículo.
  • Verifique sempre que braços, mãos, cabeça e outros obstáculos estejam seguros, fora do caminho, antes de fechar os vidros. • Não permita que crianças brinquem com os vidros elétricos. Mantenha o interruptor de bloqueio dos vidros elétricos na posição “LOCK” (pres- sionado). A operação inadvertida dos vidros, por parte de crianças, pode re- sultar em ferimentos graves. • Enquanto estiver dirigindo, não co- loque o rosto ou os braços para fora dos vidros. • Qualquer instalação de dispositivos de levantamento automático de vi- dros comandados pelo travamento das portas ou alarme anti-furto, pode- rá causar ferimentos graves ou morte.

Vidros manuais (se equipado)

Para abrir ou fechar o vidro, gire a manivela no sentido horário ou anti-horário.

ATENÇÃO

Ao abrir ou fechar os vidros, certifique- -se que braços, mãos e corpo dos pas- sageiros estejam em segurança, fora do alcance do vidro.

Características do seu veículo

55. Vidros manuais (se equipado) - Ilustração técnica do manual
55. Vidros manuais (se equipado)
55. Vidros manuais (se equipado) - Ilustração técnica do manual
55. Vidros manuais (se equipado)
55. Vidros manuais (se equipado) - Ilustração técnica do manual
55. Vidros manuais (se equipado)
55. Vidros manuais (se equipado) - Ilustração técnica do manual
55. Vidros manuais (se equipado)

56. CAPÔ DO MOTOR Abertura do capô do motor

ATENÇÃO

Peças quentes

Segure a vareta de suporte pela área revestida com borracha. A borracha ajuda a proteger contra queimaduras, por contato com as partes metálicas quando o motor estiver quente.

ATENÇÃO Abra o capô após desligar o motor, com o veículo sobre uma superfície plana, coloque a alavanca de mudan- ças na posição “P” (Estacionamento), para veículos com transmissão auto- mática, e na posição “1” (1ª marcha) ou “R” (Ré), para veículos com trans- missão manual, e acione o freio de estacionamento.

CAPÔ DO MOTOR Abertura do capô do motor

  • Puxe a alavanca de liberação para des- travar o capô. O capô deverá abrir dando um pequeno salto.
  • Vá para a frente do veículo, levante ligei- ramente o capô, puxe a trava secundária (1) na parte interna do centro do capô e levante o capô (2).
    1. Puxe a vareta de suporte do capô e posi- cione a vareta no orifício de fixação.
    2. Mantenha o capô aberto com a vareta de suporte.

OHB048002BR

Características do seu veículo

56. CAPÔ DO MOTOR Abertura do capô do motor - Ilustração técnica do manual
56. CAPÔ DO MOTOR Abertura do capô do motor
56. CAPÔ DO MOTOR Abertura do capô do motor - Ilustração técnica do manual
56. CAPÔ DO MOTOR Abertura do capô do motor

57. Fechamento do capô do motor

Fechamento do capô do motor

  1. Antes de fechar o capô do motor, verifique o seguinte: • Todas as tampas de bocais de enchi- mento no compartimento do motor de- vem estar corretamente instaladas. • Luvas, panos ou qualquer outro mate- rial combustível devem ser retirados do compartimento do motor.
  2. Retorne a vareta de suporte ao seu gram- po para evitar sua trepidação.
  3. Abaixe o capô até uma distância de apro- ximadamente 30 cm da posição fechada e deixe-o cair. Certifique-se que ele esteja travado.

ATENÇÃO

  • Certifique-se sempre que o capô do motor esteja devidamente fechado e travado antes de movimentar o veículo. Se não estiver fechado e travado, ele poderá abrir com o veí- culo em movimento, tirando-lhe toda a visibilidade e aumentando o risco de um acidente. • A vareta de suporte deverá ser inserida completamente no orifício de fixação sempre que houver inspeção do compartimento do motor. Isso evitará que o capô caia e venha causar ferimentos. • Não movimente o veículo com o ca- pô levantado, pois o mesmo obstrui completamente a visão e pode cair ou ser danificado.

ATENÇÃO

Capô do motor

  • Antes de fechar o capô do motor, certifique-se que todas as obstruções tenham sido removidas. O fechamen- to do capô com a presença de alguma obstrução pode resultar em danos materiais ou ferimentos pessoais gra- ves. • Não deixe luvas, panos ou outro ma- terial combustível no compartimento do motor, pois isso pode causar um incêndio induzido pelo calor.

A tampa do bocal de abastecimento de com- bustível deve ser aberta pelo interior do veícu- lo puxando-se o abridor da tampa localizado na área do assoalho dianteiro ao lado do ban- co do motorista.

Q Q NOTA Se a tampa do tanque de combustível não puder ser aberta por estar bloqueada pelo gelo, em- purre-a ou dê leves batidas para tentar quebrar o gelo. Não force a tampa. Se necessário, utilize um spray anticongelante aprovado (não utilize anticongelante para líquido de arrefecimento Características do seu veículo

57. Fechamento do capô do motor - Ilustração técnica do manual
57. Fechamento do capô do motor
57. Fechamento do capô do motor - Ilustração técnica do manual
57. Fechamento do capô do motor

58. Fechamento da tampa do tanque de combustível

Se o seu veículo for flex, verifique se o reser- vatório do sistema de partida a frio está abas- tecido com gasolina aditivada quando a tem- peratura externa for baixa (abaixo de 20ºC). A capacidade do reservatório de gasolina de partida a frio, localizado no compartimento do motor, é de 0,8 litro. Abasteça o reservatório de partida a frio com gasolina aditivada até atingir a linha MAX. Não complete o nível da gasolina acima da linha MAX. Se a gasolina transbordar, limpe o reservatório e a região afetada com uma toalha.

  1. Desligue o motor.
  2. Para abrir a tampa do bocal de abasteci- mento de combustível, puxe para cima o abridor da tampa.
  3. Puxe a tampa do bocal de abastecimento (1) totalmente para fora.
  4. Para remover a tampa (2), gire-a no sen- tido anti-horário.
  5. Reabasteça conforme necessário. do motor) para liberar o mecanismo ou mova o veículo até um local mais quente e espere que o gelo derreta.

Fechamento da tampa do tanque de combustível

  1. Para instalar a tampa do tanque, gire-a no sentido horário até ouvir um clique. Isso indica que a tampa está bem apertada.
  2. Feche a tampa do bocal de abastecimen- to de combustível e pressione-a levemen- te para certificar-se que ela esteja corre- tamente fechada.

ATENÇÃO

Reabastecimento

  • Caso haja borrifamento de combus- tível sob pressão, isso pode molhar suas roupas e sua pele, sujeitando- -o ao risco de incêndio e queimadu- ras. Remova a tampa do tanque de combustível lenta e cuidadosamen- te. Caso ouça um som de ventilação do combustível, espere até que essa condição cesse antes de retirar a tam- pa completamente. • Ao reabastecer, não “complete” o tan- que depois da parada automática do bico de abastecimento. • Sempre verifique se a tampa do tan- que de combustível está bem fecha- da, para evitar derramamento de com- bustível, no caso de um acidente.

Características do seu veículo

ATENÇÃO

Reabastecimento perigoso Os combustíveis são altamente infla- máveis e explosivos. Ao reabastecer seu veículo, observe atentamente as seguintes orientações. Deixar de ob- servar estas orientações poderá re- sultar em ferimentos graves, queima- duras severas ou morte por incêndio ou explosão. • Leia e siga todas as advertências fixa- das nos postos de gasolina. Antes de reabastecer, observe a localização do “Sistema de emergência de corte da gasolina”, se disponível, no posto de gasolina. • Antes de tocar no bocal de enchimen- to, você deve eliminar a possibilidade de uma descarga de eletricidade está- tica, tocando as mãos em outras par- tes metálicas, a uma distância segura do bocal de enchimento, do bico da bomba ou outra fonte de gasolina. • Não entre em um veículo cujo abas- tecimento já tenha sido iniciado pois você poderá gerar eletricidade estáti- ca, tocando, atritando ou escorregan- do sobre as superfícies com tecidos (poliéster, cetim, náilon, etc.). Descar- ga de eletricidade estática pode pro- vocar a ignição de vapores de com- bustível, resultando em uma queima rápida. Se você precisar entrar nova- mente no veículo elimine a possibili- dade de uma descarga de eletricidade estática, tocando as mãos em outras partes metálicas, a uma distância se- gura do bocal de enchimento, do bico da bomba ou outra fonte de gasolina. • Quando estiver usando um recipiente portátil de combustível, certifique-se de colocá-lo no chão ao reabastecê-lo. Descarga de eletricidade estática do recipiente em contato com vapores de combustível pode provocar um incêndio. Enquanto estiver reabastecendo, mantenha contato com o recipiente. • Utilize apenas recipientes portáteis de plástico, projetados para transportar e armazenar gasolina. • Não utilize telefones celulares quando estiver reabastecendo em um posto de gasolina. A corrente elétrica e/ou interferência eletrônica dos telefones celulares pode provocar um incêndio em contato com vapores de combus- tível. • Ao reabastecer, desligue sempre o motor. Faíscas provocadas por equi- pamentos elétricos do motor podem provocar um incêndio em contato com vapores de combustível. Após reabastecer, certifique-se que a tampa do bocal de enchimento de combus- tível esteja totalmente fechada, antes da partida no motor. • NÃO USE fósforos ou isqueiro e NÃO FUME ou deixe cigarros ace- sos dentro do veículo em um posto de gasolina, especialmente durante o reabastecimento. Os combustíveis são altamente inflamáveis e podem provocar um incêndio. • Caso ocorra um incêndio durante o reabastecimento, deixe as imedia- ções do veículo e imediatamente con- tate o gerente do posto de gasolina e o corpo de bombeiros local. Siga to- das as instruções de segurança que eles fornecerem.

Características do seu veículo

58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível
58. Fechamento da tampa do tanque de combustível - Ilustração técnica do manual
58. Fechamento da tampa do tanque de combustível

VOLANTE DE DIREÇÃO Direção assistida hidráulica...

CUIDADO

  • Certifique-se de reabastecer seu veículo de acordo com “Recomen- dações de combustível”, sugeridas na seção 1. • Caso haja necessidade de substitui- ção da tampa do tanque de combus- tível, utilize apenas peça genuína Hyundai. A utilização de uma tampa fora das especificações pode resul- tar em falha grave do sistema de combustível ou do sistema de con- trole de emissões. Para informações mais detalhadas, recomendamos entrar em contato com uma conces- sionária autorizada Hyundai Motor Brasil (HMB). • Não derrame combustível nas su- perfícies externas do veículo. Qual- quer tipo de combustível derramado sobre as superfícies pintadas pode danificá-las. • Depois do reabastecimento, certi- fique-se que a tampa do tanque de combustível esteja bem fechada, a fim de evitar derramamento de com- bustível, caso ocorra um acidente.

VOLANTE DE DIREÇÃO Direção assistida hidráulica (se equipado) A direção assistida utiliza energia do motor para auxiliá-lo no esterçamento do veículo. Caso o motor esteja desligado ou o sistema da direção deixe de funcionar, o veículo ainda pode ser esterçado, mas exigirá um aumento de esforço para o esterçamento. Caso observe qualquer alteração no esforço exigido para executar o esterçamento durante o funcionamento normal do veículo, recomen- damos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Q Q NOTA

  • Se a correia de acionamento da direção as- sistida quebrar, ou se a bomba da direção assistida falhar, o esforço de esterçamento será muito maior. • Se o veículo ficar estacionado fora por longos períodos em clima frio (abaixo de -10°C), a direção assistida pode requerer maior esforço quando o motor for ligado pe- la primeira vez. Isto é causado pelo aumen- to de viscosidade do fluido devido ao clima frio e não indica falha no funcionamento. Quando isso ocorrer, aumente a rotação do motor pressionando o pedal de aceleração até que as rotações atinjam 1.500 rpm, e de- pois, deixe o motor funcionando em marcha lenta por dois ou três minutos para aquecer o fluido. CUIDADO Nunca segure o volante de direção contra um dos batentes (giro extremo à direita ou à esquerda) por mais de 5 segundos com o motor em funciona- mento. Segurar o volante de direção por mais de 5 segundos, em qualquer dessas posições, pode causar danos à bomba da direção assistida.

Características do seu veículo

VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...
VOLANTE DE DIREÇÃO Direção assistida hidráulica... - Ilustração técnica do manual
VOLANTE DE DIREÇÃO Direção assistida hidráulica...

Regulagem de altura e profundidade do...

Regulagem de altura e profundidade do volante (se equipado) A regulagem de altura e profundidade do vo- lante de direção permite ajustar a posição do volante de direção antes de dirigir o veículo. Pode-se também elevá-lo para dar mais es- paço às pernas ao entrar ou sair do veículo. O volante de direção deve ser posicionado de modo a ficar confortável para a condução, en- quanto permite visualizar as luzes e os mar- cadores do painel de instrumentos.

ATENÇÃO

  • Nunca ajuste a posição do volante de direção enquanto estiver dirigin- do. Isso pode causar perda de con- trole da direção e causar ferimentos pessoais graves ou acidentes. • Depois do ajuste, empurre o volante de direção para cima e para baixo para certificar-se que ele esteja tra- vado na posição.

CUIDADO

Para acionar a buzina, não bata com os punhos nem pressione-a com objetos pontiagudos.

Para acionar a buzina, pressione o símbolo correspondente no volante de direção. Verifi- que a buzina regularmente, a fim de certificar- -se que ela funcione adequadamente.

Para alterar o ângulo de inclinação do volante de direção, puxe a alavanca de liberação da trava (1) para baixo, ajuste o volante na altura (2) e profundidade desejadas (se equipado) (3) e, em seguida, puxe a alavanca de libera- ção da trava para cima para travar o volante de direção. Certifique-se de ajustar o volante de direção na posição desejada antes de di- rigir.

Q Q NOTA

Para acionar a buzina, pressione a área indi- cada pelo símbolo correspondente no volante de direção (conforme a ilustração). A buzina funcionará apenas quando essa área for pres- sionada.

Características do seu veículo

Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...
Regulagem de altura e profundidade do... - Ilustração técnica do manual
Regulagem de altura e profundidade do...

61. Espelho retrovisor interno noite/dia (se equipado)

Ajuste o espelho retrovisor para o centro da vista do vidro traseiro. Faça esse ajuste antes de começar a dirigir.

Antes de dirigir, ajuste a inclinação dos espe- lhos. Seu veículo está equipado com espelhos re- trovisores externos do lado esquerdo e do la- do direito. Os espelhos podem ser ajustados remotamente por meio de um interruptor e po- dem ser rebatidos para trás para evitar danos durante a lavagem em um lavador automático ou ao passar por uma rua estreita.

ATENÇÃO

Visibilidade traseira

Não coloque objetos no banco traseiro, ou no compartimento de bagagem, que interfiram na vista do vidro traseiro.

ATENÇÃO

Não modifique o espelho interno e não instale um espelho maior. Isto pode re- sultar em ferimentos durante um acidente ou disparo do airbag.

ATENÇÃO

Espelhos retrovisores

  • O espelho retrovisor externo direito é convexo. Em alguns países, o espe- lho retrovisor externo esquerdo tam- bém é convexo. Os objetos vistos no espelho estão mais próximos do que aparentam estar. • Utilize o espelho retrovisor interno ou a observação direta para determinar a distância real dos veículos que vêm atrás, ao mudar de faixa.

Espelho retrovisor interno noite/dia (se equipado) Faça este ajuste antes de começar a dirigir e enquanto a lingueta dia/noite estiver na posi- ção “dia” (lingueta para frente). Para reduzir o ofuscamento dos faróis dos ve- ículos que trafegam atrás de você durante a noite, puxe a lingueta para trás. Lembre-se que, com o espelho na posição noite, há redução da visibilidade traseira.

Características do seu veículo

61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)
61. Espelho retrovisor interno noite/dia (se equipado) - Ilustração técnica do manual
61. Espelho retrovisor interno noite/dia (se equipado)

62. Regulador do retrovisor

CUIDADO Não tente raspar o gelo acumulado na superfície do retrovisor, pois isso pode danificar a superfície do espelho. Se o gelo restringir o movimento do espe- lho, não force o espelho para ajustá-lo. Para remover o gelo, utilize um spray anticongelante aprovado, uma esponja ou um pano macio com água quente.

CUIDADO Caso o retrovisor esteja bloqueado por gelo, não force a alavanca para ajus- tar a posição do espelho. Utilize um spray anticongelante aprovado (não utilize anticongelante para líquido de arrefecimento do motor) para liberar o mecanismo, ou mova o veículo até um local mais quente e espere até que o gelo derreta.

ATENÇÃO Não faça ajustes ou rebata os espelhos retrovisores externos enquanto o veículo estiver em movimento. Esse procedimen- to pode resultar na perda de controle do veículo, acidente com morte, ferimentos graves ou danos irreversíveis.

Regulador do retrovisor Tipo manual Para sua comodidade, os espelhos retroviso- res externos estão equipados com um regu- lador. Eles são acionados pela alavanca de controle localizada no canto inferior dianteiro da janela. Antes de dirigir o veículo, certifique-se sem- pre que os espelhos estejam posicionados de modo que possa ver atrás de você, à direita e à esquerda, bem como diretamente atrás do seu veículo. Ao utilizar o espelho, tenha sem- pre cuidado ao calcular a distância dos veí- culos trafegam ao seu lado ou atrás de você.

Tipo elétrico (se equipado) O interruptor do regulador do espelho elétrico permite o ajuste da posição dos espelhos re- trovisores externos do lado esquerdo e do la- do direito. Para ajustar a posição de cada um dos espelhos, mova a alavanca (1) para “R” ou “L” para selecionar o espelho do lado di- reito ou do lado esquerdo. Em seguida, pres- sione o ponto correspondente (s) do controle de ajuste do espelho para posicioná-lo para cima, para baixo ou para os lados. Depois do ajuste, coloque o interruptor na posição neutra para evitar ajuste inadvertido. O interruptor de ignição deverá estar na posi- ção “ACC” ou “ON” para que o regulador do espelho elétrico seja acionado.

Características do seu veículo

62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor
62. Regulador do retrovisor - Ilustração técnica do manual
62. Regulador do retrovisor

Tipo elétrico (se equipado) Para cima...

Tipo manual (se equipado) Para rebater os espelhos retrovisores exter- nos para dentro, empurre-os na direção da traseira do veículo.

Tipo elétrico (se equipado) Para cima: O espelho retrovisor é dobrado. Para baixo: O espelho retrovisor é desdobrado. Centralizar (AUTO): O espelho retrovisor é dobrado ou desdobrado automaticamente da seguinte forma: • O espelho será dobrado ou desdobrado quando a porta for fechada ou aberta pelo transmissor (se equipado).

Q Q NOTA O espelho retrovisor funciona mesmo se o in- terruptor de ignição estiver na posição OFF. Porém, para evitar descarregar a bateria, não ajuste os espelhos desnecessariamente quando o motor estiver desligado.

Q Q NOTA

Não dobre o espelho retrovisor elétrico manu- almente, pois poderá danificar o motor elétrico.

Características do seu veículo

Tipo elétrico (se equipado) Para cima... - Ilustração técnica do manual
Tipo elétrico (se equipado) Para cima...
Tipo elétrico (se equipado) Para cima... - Ilustração técnica do manual
Tipo elétrico (se equipado) Para cima...
Tipo elétrico (se equipado) Para cima... - Ilustração técnica do manual
Tipo elétrico (se equipado) Para cima...

64. PAINEL DE INSTRUMENTOS

  1. (
  2. Tacômetro (
  3. Velocímetro (
  4. Indicador de temperatura do líquido de arrefecimento do motor (
  5. Indicador de combustível (
  6. Computador de bordo (
  7. Luzes de advertência e indicadoras (
  8. Luzes indicadoras de direção

PAINEL DE INSTRUMENTOS h O painel de instrumentos do veículo pode ser diferente da ilustração. Para maiores detalhes, consulte “indicadores” nas página seguintes.

Tipo A

Tipo B

OHB046100BR/ OHB046101BR

Características do seu veículo

64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS
64. PAINEL DE INSTRUMENTOS - Ilustração técnica do manual
64. PAINEL DE INSTRUMENTOS

65. Tacômetro

Tacômetro

O velocímetro indica a velocidade do veículo e está calibrado em quilômetros por hora (km/h).

O tacômetro indica o número aproximado de rotações do motor por minuto (rpm).

O tacômetro é utilizado para selecionar os pontos corretos de mudança de marcha e pa- ra evitar que o motor trabalhe em uma rotação muito alta.

CUIDADO

O motor não deve ser acelerado até ro- tações muito altas, que correspondam à região vermelha do mostrador. Isso pode causar sérios danos ao motor.

OHB046104BR

OHB046102BR

Tipo A

Tipo B

OHB046105BR

OHB046103BR

Tipo A

Tipo B

Características do seu veículo

65. Tacômetro - Ilustração técnica do manual
65. Tacômetro
65. Tacômetro - Ilustração técnica do manual
65. Tacômetro
65. Tacômetro - Ilustração técnica do manual
65. Tacômetro
65. Tacômetro - Ilustração técnica do manual
65. Tacômetro

66. Indicador de nível de combustível

Indicador de nível de combustível

Este indicador exibe a quantidade aproxima- da de combustível presente no tanque.

ATENÇÃO Nunca retire a tampa do radiador en- quanto o motor estiver quente. O líquido de arrefecimento está sob pressão e pode jorrar causando queimaduras. Antes de adicionar líquido de arrefecimento no re- servatório, espere até que o motor esfrie.

Este indicador exibe a temperatura do líquido de arrefecimento do motor quando o interruptor de ignição estiver na posição “ON”.

CUIDADO Se o ponteiro do indicador se mover para além da faixa normal, na direção da posição “H”, isso indica que está ocorrendo superaquecimento, o que pode danificar o motor. Não continue dirigindo com o motor superaquecido. Caso seu veículo apre- sente superaquecimento, consulte “Se o motor superaquecer” no capítulo 6.

OHBBDI2007

Tipo B

OHB046106BR

Tipo A

OHBBDI2008

Tipo B

OHB046107BR

Tipo A

Características do seu veículo

OHBBDI2009/OHB046005BR

Tipo A Tipo B Hodômetro

O hodômetro indica a distância total percor- rida pelo veículo e deve ser utilizado para determinar quando a manutenção periódica deve ser realizada. • Faixa do hodômetro: 0 a 999999 km.

⚠️ CUIDADO

Evite dirigir com um nível extremamente baixo de combustível. A falta de com- bustível pode causar falhas no motor e danificar o conversor catalítico.

⚠️ ATENÇÃO

Indicador de nível de combustível

A falta de combustível pode expor os ocupantes do veículo ao perigo. Quando a luz de advertência acender ou quando o ponteiro do indicador se aproximar do nível “E” (vazio), deve-se reabastecer o veículo o mais rápido possível.

Q Q NOTA • A capacidade do tanque de combustível é in- formada no capítulo 8. • O indicador de nível de combustível é su- plementado pela luz de advertência de nível baixo de combustível, localizada no painel de instrumentos, que acende quando o tanque está quase vazio. • Em terrenos inclinados ou em curvas, o ponteiro do indicador de nível de combustível pode flutuar ou a luz de advertência de nível baixo de combustível pode acender mais cedo que o normal, devido ao movimento do combustível dentro do tanque.

Características do seu veículo

⚠️ Q Q NOTA

Algumas informações sobre condução armaze- nadas no computador de bordo (por exemplo, velocidade média do veículo) são zeradas se a bateria for desconectada.

COMPUTADOR DE BORDO Descrição

O computador de bordo é um sistema de in- formações para o motorista, controlado por um microcomputador que exibe, no mostra- dor, as informações relacionadas à condução.

Modos de percurso Tipo A Tipo B

  • Hodômetro parcial [A] • Tempo condução [A] • Velocidade média veículo [A]
  • Hodômetro parcial [B] • Tempo condução [B] • Velocidade média veículo [B]
  • Autonomia • Consumo instantâneo combustível

Velocímetro digital

Modo manutenção

  • Autonomia • Consumo médio combustível

Características do seu veículo

Para alterar o modo de percurso, pressione o botão “TRIP”.

Hodômetro parcial

Autonomia

  • O hodômetro parcial indica a distância total percorrida desde a última vez que o hodômetro parcial foi zerado. Faixa de distância: 0,0 a 9999,9 km. • Para zerar o hodômetro parcial, pressione o botão “TRIP” no lado direito do painel de instrumentos, por mais de 1 segundo, quando o hodômetro parcial for exibido.
  • A autonomia indica a distância estimada que pode ser percorrida com o combus- tível restante. Faixa de autonomia: 50 a 900 km. • Se a autonomia for inferior a 50 km, o computador de bordo irá exibir os dígitos “----”.

⚠️ Q Q NOTA

  • Se o veículo não estiver sobre solo nivelado ou se a energia da bateria tiver sido inter- rompida, a função de autonomia pode não funcionar corretamente. • A autonomia pode diferir da distância real possível de ser percorrida porque é uma es- timativa da distância ainda possível de ser percorrida. • O computador de bordo pode não registrar combustível adicional, caso menos de 5 li- tros de combustível sejam adicionados no tanque de combustível. • O consumo médio de combustível e a au- tonomia podem variar significativamente com base nas condições e hábitos de condu- ção e nas condições do veículo.

OHBBDI2012/OHB046007BR

Tipo A Tipo B

OHBBDI2015/OHB046010BR

Tipo A Tipo B

Características do seu veículo

Consumo médio de combustível Consumo instantâneo de combustível

  • O consumo médio de combustível é cal- culado pela distância total percorrida e tempo de condução desde a última vez que o consumo médio de combustível foi zerado. Faixa de consumo de combustível: 0,0 a

99,9 km/L. • O consumo médio de combustível pode ser zerado tanto manualmente como au- tomaticamente.

Reinicialização manual Para apagar manualmente o consumo médio de combustível, pressione o botão “TRIP” no lado direito do painel de instrumentos, por mais de 1 segundo, quando o consumo médio de combustível for exibido.

Reinicialização automática O consumo médio de combustível será zera- do (---) quando a velocidade do veículo exce- der 1,5 km/h, após o abastecimento de mais de 5 litros.

  • Este modo exibe o consumo instantâneo de combustível durante os últimos 2 se- gundos, quando a velocidade do veículo for superior a 10 km/h. Faixa de consumo de combustível: 0 a

99,9 km/L.

⚠️ Q Q NOTA

O consumo médio de combustível não é exibido para um cálculo mais preciso, se o veículo não for dirigido por mais de 10 segundos ou 50 metros, desde que o interruptor de ignição esteja ligado.

OHBBDI2016/OHB046011BR

Tipo A Tipo B

OHBBDI2017/OHB046012BR

Tipo A Tipo B

Características do seu veículo

Velocidade média do veículo Tempo de condução

  • A velocidade média do veículo é calcula- da pela distância total percorrida e tempo de condução desde a última vez que a ve- locidade média do veículo foi zerada. Faixa de velocidade: 0 a 220 km/h. • Para zerar a velocidade média do veículo, pressione o botão “TRIP” no lado direito do painel de instrumentos, por mais de 1 segundo, quando a velocidade média do veículo for exibida.
  • O tempo de condução indica o tempo total percorrido desde a última vez que o tem- po de condução foi zerado. Faixa de tempo (hora:minuto): 00:00 a

99:59. • Para zerar o tempo de condução, pressio- ne o botão “TRIP” no lado direito do painel de instrumentos, por mais de 1 segundo, quando o tempo de condução for exibido.

⚠️ Q Q NOTA

  • A velocidade média do veículo não será exi- bida se a distância percorrida for inferior a 50 metros ou o tempo de condução for in- ferior a 10 segundos, após o interruptor de ignição ter sido colocado na posição “ON”. • Mesmo que o veículo não esteja em movi- mento, a velocidade média do veículo con- tinua sendo registrada enquanto o motor estiver em funcionamento.

⚠️ Q Q NOTA

Mesmo que o veículo não esteja em movimento, o tempo de condução continua sendo registrado enquanto o motor estiver em funcionamento.

OHBBDI2013/OHB046124BR

Tipo A Tipo B

OHBBDI2014/OHB046009BR

Tipo A Tipo B

Características do seu veículo

Intervalo de manutenção Calcula e exibe quando será necessário a próxima manutenção programada (quilome- tragem ou dias).

⚠️ Q Q NOTA

Caso uma das seguintes situações ocorra, a qui- lometragem e os dias podem ser indicados in- corretamente: • O cabo da bateria for desconectado. • O fusível do circuito do interruptor de igni- ção for removido ou estiver queimado. • A bateria estiver descarregada.

Modo de manutenção Velocímetro digital (Somente modelo Rspec)

OHB046121 OHB046121

A velocidade do veículo é exibida no LCD no modo de velocidade digital. - Faixa de velocidade: 0 ~255 km/h

Se a quilometragem ou o tempo remanescen- te for 1.500 km ou 30 dias, o modo de ma- nutenção é exibido por alguns segundos toda vez que o interruptor de ignição é girado.

Solicitação de manutenção Para reiniciar o intervalo de manutenção de acordo com a quilometragem e os dias indica- dos anteriormente: Para ativar o modo de reinicialização pressio- ne o botão “TRIP” por mais de 5 segundos, e então pressione o botão “TRIP” novamente por mais de 1 segundo.

OHB046108BR

Tipo A

Tipo B

OHB046109BR

Tipo A

Características do seu veículo

⚠️ Q Q NOTA

⚠️ Certifique-se que todas as luzes de advertência estejam apagadas após a partida do motor. Se alguma luz ainda estiver acesa, isso indica uma situação que exige atenção.

⚠️ LUZES DE ADVERTÊNCIA E INDICADORAS Luzes de advertência

⚠️ Esta luz de advertência acende: • Uma vez que o interruptor de ignição ou o botão de partida/parada do motor esteja na posição “ON”. A luz acende durante aproximadamente 6

segundos e depois apaga. • Quando houver funcionamento incorreto com o SRS. Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB), para inspe- ção.

⚠️ Luz de advertência do sistema suplementar de proteção (SRS AIRBAG)

⚠️ Esta luz de advertência informa o motorista que o cinto de segurança não está afivelado. Para maiores detalhes, consulte “Cintos de segurança” no capítulo 3.

⚠️ Luz de advertência do cinto de segurança

  1. Características do seu veículo Se o nível do fluido de freio no reser- vatório estiver baixo:
  2. Dirija cuidadosamente até o lugar seguro mais próximo e pare o veículo.
  3. Com o motor desligado, verifique o nível do fluido de freio imediatamente e adicio- ne fluido conforme a necessidade (para maiores detalhes, consulte “Fluido de freio” no capítulo 7). Em seguida, verifique se há vazamentos de fluido de freio em todos os componentes do freio. Se algum vazamento no sistema de freio ainda for encontrado, a luz de advertência perma- necerá acesa ou os freios não funcionarão corretamente, não dirija o veículo. Neste caso, recomendamos levar seu veículo rebocado a uma concessionária autori- zada Hyundai Motor Brasil (HMB) para inspeção.

Sistema de freio duplo-diagonal Seu veículo está equipado com um sistema de freio duplo-diagonal. Isso significa que ain- da é possível frear o veículo em duas rodas mesmo que um dos sistemas falhe. Com apenas um dos sistemas funcionando, há necessidade de maior pressão sobre o pe- dal e maior curso do mesmo para que o veí- culo pare. Além disso, a distância de frenagem será maior com apenas parte do sistema de freios funcionando. Caso os freios falhem durante a condução, re- duza a marcha para obter freio motor adicional e parar o veículo o mais rapidamente possível na medida em que for seguro fazê-lo.

66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível
66. Indicador de nível de combustível - Ilustração técnica do manual
66. Indicador de nível de combustível

Luz de advertência do freio de...

⚠️ Esta luz de advertência acende: • Uma vez que o interruptor de ignição ou o botão de partida/parada do motor esteja na posição “ON”.

  • A luz permanece acesa durante aproxi- madamente 3 segundos. -- A luz permanece acesa se freio de esta- cionamento estiver acionado. • Quando o freio de estacionamento estiver acionado. • Quando o nível do fluido de freio no reser- vatório estiver baixo.
  • Se a luz de advertência acender com o freio de estacionamento liberado, isso indica que o nível do fluido de freio no reservatório está baixo.

Luz de advertência do freio de estacionamento e do fluido de freio

Características do seu veículo

Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...
Luz de advertência do freio de... - Ilustração técnica do manual
Luz de advertência do freio de...

Luz de advertência do sistema eletrônico...

⚠️ Esta luz de advertência acende: • Uma vez que o interruptor de ignição ou o botão de partida/parada do motor estejam na posição “ON”.

  • A luz permanece acesa durante aproximadamente 3 segundos e depois apaga. • Quando houver funcionamento incorreto com o ABS (O sistema de freios normal ainda continuará funcionando sem a as- sistência do sistema ABS). • Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspe- ção.

Estas duas luzes de advertência acendem ao mesmo tempo durante a condução: • Quando o ABS e o sistema regular de freios pode não funcionar normalmente. Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspe- ção.

Luz de advertência do sistema de freios anti- bloqueio (ABS) (se equipado)

Luz de advertência do sistema eletrônico de distribuição da força do freio (EBD) (se equipado)

ATENÇÃO

Luz de advertência do freio de estacionamento e do fluido de freio Conduzir o veículo com a luz de adver- tência acesa é perigoso. Se a luz de ad- vertência do freio de estacionamento e do fluido de freio acender com o freio de estacionamento liberado, isso indica que o nível do fluido de freio no reservatório está baixo. Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para ins- peção.

Características do seu veículo

Q Q NOTA

Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...
Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...
Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...
Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...
Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...
Luz de advertência do sistema eletrônico... - Ilustração técnica do manual
Luz de advertência do sistema eletrônico...

69. Luz indicadora de falha do motor (MIL) ATENÇÃO

⚠️ Esta luz de advertência acende: • Uma vez que o interruptor de ignição ou o botão de partida/parada do motor estejam na posição “ON”.

  • A luz permanece acesa até o motor en- trar em funcionamento. • Quando houver funcionamento incorreto com o sistema de controle de emissões Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspe- ção.

Luz indicadora de falha do motor (MIL) ATENÇÃO

Luz de advertência do sistema eletrônico de distribuição da força do freio (EBD) Quando as luzes de advertência do ABS e do freio de estacionamento e do fluido de freio estiverem acesas, o sistema de freios do veículo não estará funcionando normalmente e pode-se experimentar uma situação inesperada e perigosa du- rante uma freada brusca. Nesse caso, evite dirigir em alta velocidade e frear bruscamente. Recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspe- ção o mais rápido possível.

Quando a luz de advertência do ABS estiver acesa ou quando ambas as luzes de advertência do ABS e do freio de estacionamento e do fluido de freio estiverem acesas, o velocímetro, hodô- metro ou o hodômetro parcial podem não fun- cionar. Neste caso também, a luz de advertência da direção assistida eletronicamente (EPS) pode acender e o esforço no volante da direção pode aumentar ou diminuir. Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspeção o mais rápido pos- sível.

CUIDADO

Luz indicadora de falha do motor (MIL)

A condução com a luz indicadora de falha do motor (MIL) acesa pode cau- sar danos aos sistemas de controle de emissões, o que pode afetar a dirigibili- dade e/ou a economia de combustível.

Características do seu veículo

69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO
69. Luz indicadora de falha do motor (MIL) ATENÇÃO - Ilustração técnica do manual
69. Luz indicadora de falha do motor (MIL) ATENÇÃO

Luz de advertência da temperatura do...

⚠️ Esta luz de advertência acende: • Uma vez que o interruptor de ignição ou o botão de partida/parada do motor estejam na posição “ON”.

  • A luz permanece acesa até o motor en- trar em funcionamento. • Quando houver funcionamento incorreto com o alternador ou o sistema de carga elétrica.
  1. Se houver funcionamento incorreto com o alternador ou o sistema de carga elétrica:
  2. Dirija cuidadosamente até o lugar seguro mais próximo e pare o veículo.
  3. Desligue o motor e verifique se a correia do alternador está solta ou quebrada. Ca- so a correia esteja ajustada corretamente, é provável que haja um problema no sis- tema de carga elétrica. Neste caso, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspe- ção o mais rápido possível.

Esta luz de advertência acende: • Quando a temperatura do líquido de arre- fecimento do motor for superior a 120ºC (248ºF). Isto significa que o motor está su- peraquecido e pode ser danificado. Caso seu veículo apresente superaqueci- mento, consulte “Se o motor superaque- cer” no capítulo 6.

Luz de advertência do sistema de carga da bateria

Luz de advertência da temperatura do líquido de arrefecimento do motor (se equipado)

CUIDADO

Motor a gasolina Caso a luz indicadora de falha do mo- tor (MIL) acenda, é possível que haja dano potencial ao conversor catalítico, o que pode resultar em perda de potên- cia do motor. Neste caso, recomendamos levar seu veículo a uma concessionária autori- zada Hyundai Motor Brasil (HMB) para inspeção o mais rápido possível.

CUIDADO

Superaquecimento do motor

Não continue dirigindo com o motor superaquecido. Caso contrário, o mo- tor pode ser danificado.

Características do seu veículo

Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...
Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...
Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...
Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...
Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...
Luz de advertência da temperatura do... - Ilustração técnica do manual
Luz de advertência da temperatura do...

Caso o tanque de combustível esteja...

  • A luz permanece acesa até o motor en- trar em funcionamento. • Quando a pressão do óleo do motor esti- ver baixa.
  1. Se a pressão do óleo do motor estiver baixa:
  2. Dirija cuidadosamente até o lugar seguro mais próximo e pare o veículo.
  3. Desligue o motor e verifique o nível do óleo do motor (para maiores detalhes, consulte “Óleo do motor” no capítulo 7). Caso o nível esteja baixo, adicione óleo conforme a necessidade. Caso a luz de advertência permaneça acesa depois de adicionar o óleo ou caso não haja óleo disponível, recomendamos levar seu veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para inspeção o mais rápido possível.

Caso o tanque de combustível esteja quase vazio: Reabasteça o mais rápido possível.

CUIDADO

Nível baixo de combustível Dirigir o veículo com a luz de advertên- cia de nível de combustível acesa ou com o mostrador de nível do combus- tível abaixo da marca “E” pode causar falhas no motor e danificar o conver- sor catalítico (se equipado).

Características do seu veículo

Caso o tanque de combustível esteja... - Ilustração técnica do manual
Caso o tanque de combustível esteja...
Caso o tanque de combustível esteja... - Ilustração técnica do manual
Caso o tanque de combustível esteja...
Caso o tanque de combustível esteja... - Ilustração técnica do manual
Caso o tanque de combustível esteja...
Caso o tanque de combustível esteja... - Ilustração técnica do manual
Caso o tanque de combustível esteja...
Caso o tanque de combustível esteja... - Ilustração técnica do manual
Caso o tanque de combustível esteja...

Luz de advertência do sistema EPS...

Esta luz de advertência acende após o inter- ruptor de ignição ser girado para a posição "ON", e então se apaga. Esta luz também acende quando há uma falha no EPS. Se acender durante a condução do veículo, é recomendado que o sistema seja verificado em uma concessionária autorizada Hyundai Motor Brasil (HMB). vezes.

Luz de advertência do sistema EPS (Direção assistida eletronicamente) (se equipado)

Características do seu veículo

Esta luz indicadora acende: • Quando os faróis altos estiverem acesos e na posição de farol alto. • Quando o lampejador dos faróis estiver acionado.

A luz indicadora acende quando o interruptor de ignição é colocado na posição “ON”. A par- tida pode ser dada no motor depois que a luz indicadora de pré aquecimento se apagar. O tempo de acendimento varia de acordo com a temperatura da água, temperatura do ar e da condição da bateria.

Esta luz indicadora acende: • Quando as lanternas traseiras e os faróis estiverem acesos.

Esta luz indicadora acende: • Quando os faróis dianteiros de neblina es- tiverem acesos.

Luz indicadora de farol alto

Indicador de aquecimento do combustível (apenas motor 1.6)

Luz indicadora de farol aceso

Luz indicadora dos faróis dianteiros de neblina (se equipado)

⚠️ CUIDADO

Se a luz indicadora de pré aquecimen- to continuar acesa depois do aqueci- mento do motor ou enquanto dirige, é recomendado que uma concessionária autorizada Hyundai Motor Brasil (HMB) verifique o sistema o mais rápido pos- sível.

⚠️ Q Q NOTA

Se o motor não der partida dentro de 10 segun- dos após a conclusão do pré aquecimento, gire a chave de ignição para a posição “LOCK/OFF” e aguarde 10 segundos. Então gire para a posição “ON” para pré aquecer novamente.

SISTEMA TRASEIRO DE ASSISTÊNCIA DE ESTACIONAMENTO (SE EQUIPADO)

OHB046003BR

Modelo Hatch

Sensores

Modelo Cross

OHB046122BR Sensores

Características do seu veículo

O sistema traseiro de assistência de estaciona- mento auxilia o motorista durante o movimento do veículo para trás, emitindo um sinal sonoro, caso qualquer objeto seja detectado dentro de uma distância de 120 cm atrás do veículo. Este sistema é um sistema complementar e não se destina a dispensar ou substituir o cuidado e a atenção exigidos do motorista.

⚠️ ATENÇÃO

O sistema traseiro de assistência de estacionamento é apenas uma função suplementar. A operação do sistema traseiro de assistência de estaciona- mento pode ser afetada por diversos fatores (inclusive condições ambien- tais). É responsabilidade do motorista verificar sempre a área atrás do veícu- lo, antes e durante a movimentação.

⚠️ CUIDADO

Caso instale gancho de reboque e trai- ler, o alarme de advertência pode emitir um sinal sonoro por meio dos senso- res traseiros. Caso deseje controlar o alcance de detecção dos sensores, recomendamos entrar em contato com uma concessionária autorizada Hyun- dai Motor Brasil (HMB). No entanto, qualquer problema relacionado com a alteração do alcance de detecção será de sua responsabilidade.

OHB046118BR

Modelo Sedan

Sensores

Operação do sistema traseiro de assistência de estacionamento

Condições de operação

  • Este sistema será ativado quando o veí- culo estiver se movendo para trás com o interruptor de ignição na posição “ON”. • A distância de detecção, enquanto o sis- tema traseiro de assistência de estacio- namento estiver em operação, é de apro- ximadamente 120 cm. • Quando mais de dois objetos forem de- tectados ao mesmo tempo, o mais próxi- mo será reconhecido em primeiro lugar.

⚠️ Tipos de sons de advertência

  • Quando um objeto está de 120 cm a 60 cm do para-choque traseiro: O alarme soa intermitentemente. • Quando um objeto está de 60 cm a 31 cm do para-choque traseiro: O alarme soa mais frequentemente. • Quando um objeto está dentro de 30 cm do para-choque traseiro: O alarme soa continuamente.

O alcance de detecção dos sensores traseiros e os objetos detectáveis são limitados. Sempre que movimentar o veículo para trás, preste o máximo de atenção ao que estiver atrás do veículo, como se conduzisse um veículo sem o sistema traseiro de assistência de estacionamento.

Modelo Rspec

OHB046123BR

Sensores Sensores

Características do seu veículo

Condições não operacionais do sistema traseiro de assistência de estacionamento

O sistema traseiro de assistência de estacionamento pode não funcionar corretamente quando:

  1. Houver umidade congelada no sensor (o funcionamento voltará ao normal quando a umidade for eliminada).
  2. O sensor estiver coberto de material es- tranho, como neve ou água, ou a tampa do sensor estiver bloqueada (o funciona- mento voltará ao normal quando o mate- rial for removido ou quando o sensor for desbloqueado).
  3. O veículo for conduzido sobre superfícies irregulares (estradas não pavimentadas, pedregulhos, saliências ou desníveis).
  4. Objetos estiverem gerando ruídos exces- sivos (buzinas de veículos, motores de motocicletas ou freio a ar de caminhões) na área de alcance do sensor.
  5. Ocorrerem chuvas fortes ou grandes bor- rifamentos de água.
  6. Transmissores sem fio ou telefones celu- lares se encontrarem na área de alcance do sensor.
  7. O sensor estiver coberto com neve.
  8. Reboque de veículos.

O alcance de detecção pode diminuir quando:

  1. O sensor estiver manchado por material estranho, como neve ou água (o alcance de detecção voltará ao normal após a re- moção da mancha).
  2. A temperatura do ar externo estiver extre- mamente alta ou baixa.

Os objetos a seguir podem não ser reconhecidos pelo sensor:

  1. Objetos de pouca espessura, tais como cordas, correntes ou pequenas estacas.
  2. Objetos que tendem a absorver a frequência do sensor, como roupas, materiais esponjosos ou neve.
  3. Objetos não detectáveis menores que 1 m de altura e mais estreitos que 14 cm de diâmetro.

Precauções do sistema traseiro de assistência de estacionamento

  • A advertência do sistema traseiro de as- sistência de estacionamento pode não soar sequencialmente dependendo da velocidade e das formas dos objetos de- tectados. • O sistema traseiro de assistência de es- tacionamento pode apresentar falhas se a altura do para-choque do veículo ou a instalação do sensor foram modificadas ou danificadas. Qualquer equipamento ou acessório não instalado pela fábrica pode interferir no desempenho do sensor. • O sensor pode não reconhecer objetos a distâncias inferiores a 30 cm do sensor ou pode detectar uma distância incorreta. Tenha cuidado. • Quando o sensor estiver congelado ou manchado com neve, sujeira ou água, o sensor pode ficar inoperante até que as manchas sejam removidas utilizando um pano macio. • Não pressione, risque ou bata no sensor. Podem ocorrer danos no sensor.

Características do seu veículo

⚠️ Q Q NOTA

Este sistema pode detectar objetos apenas dentro do alcance e da localização dos sensores. Ele não pode detectar objetos em outras áreas, fora da instalação dos sensores. Além disso, objetos pe- quenos ou de pouca espessura, tais como, estacas ou objetos localizados entre os sensores podem não ser detectados pelos sensores. Ao movimentar o veículo para trás, faça sempre uma verificação visual da área atrás do veículo. Certifique-se de informar quaisquer outros usuários do veículo quanto às capacidades e limitações do sistema.

⚠️ ATENÇÃO

Preste a máxima atenção ao conduzir o veículo próximo a objetos na estrada, particularmente pedestres e especial- mente crianças. Tenha em mente que al- guns objetos podem não ser detectados pelos sensores devido à sua distância, ao seu tamanho ou ao material de que são constituídos, os quais podem limi- tar a eficácia do sensor. Faça sempre uma inspeção visual para certificar-se que o veículo esteja livre de todas as obstruções antes de movimentá-lo em qualquer direção.

Autodiagnóstico

Se não ouvir um sinal sonoro de advertência ou se o alarme soar intermitentemente, quan- do a alavanca de mudanças for colocada na posição “R” (Ré), isso pode indicar uma falha no sistema traseiro de assistência de estacio- namento. Caso isso ocorra, recomendamos que o sistema seja verificado por uma con- cessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ ATENÇÃO

A garantia de veículo novo não cobre qualquer acidente ou dano ao veículo ou aos seus ocupantes, decorrentes de falha no sistema de assistência de estacionamento. Dirija sempre com segurança e cuidado.

⚠️ LUZES DE ADVERTÊNCIA (PISCA ALERTA)

Características do seu veículo

Para acionar as luzes de advertência, pres- sione o interruptor com o símbolo de um triân- gulo. As luzes começarão a piscar intermiten- temente, mesmo que a chave não esteja no interruptor de ignição. Para desligar as luzes de advertência, pres- sione o interruptor uma segunda vez.

O sistema de luzes de advertência (pisca aler- ta) deve ser utilizado sempre que for necessá- rio parar o veículo em locais perigosos. Quan- do precisar fazer uma parada de emergência, faça-o o mais distante possível da estrada.

ILUMINAÇÃO Função de economizador de bateria (se equipado)

  1. A finalidade deste recurso é evitar que a bateria seja descarregada. O sistema apaga automaticamente as luzes de es- tacionamento quando o motorista retira a chave do interruptor de ignição (chave inteligente: desliga o motor) e abre a porta do lado do motorista. • Com este recurso, as luzes de estaciona- mento serão apagadas automaticamente, caso o motorista estacione o veículo em um acostamento à noite. Se necessário, para manter as luzes ace- sas depois da chave de ignição ter sido removida (chave inteligente: desliga o mo- tor), execute os procedimentos a seguir:
  2. Abra a porta do lado do motorista.
  3. Apague as luzes de estacionamento e acenda-as novamente utilizando o in- terruptor de iluminação da coluna de direção.

⚠️ CUIDADO

Se o motorista sair do veículo através de outras portas (que não a do mo- torista), a função de economizador de bateria não funciona. Portanto, is- to descarrega a bateria. Neste caso, certifique-se de desligar a luz antes de sair do veículo.

Características do seu veículo

Controle de iluminação

  1. O interruptor de iluminação possui uma posi- ção para Faróis e uma posição para Estacio- namento. Para acionar as luzes gire o botão, na extre- midade da alavanca de controle, para uma das seguintes posições: (
  2. Posição “OFF” (Desligado) (
  3. Posição da luz de posicionamento (
  4. Posição dos faróis (
  5. Posição de iluminação automática (se equipado)

Luz de posicionamento ( ) Faróis ( )

Quando o interruptor de iluminação está na posição de luz de posicionamento, as lanter- nas traseiras, a luz de placa de licença e as luzes do painel de instrumentos estão acesas e o indicador das lanternas traseiras acende.

Quando o interruptor de iluminação está na posição dos faróis, os faróis, as lanternas tra- seiras, as luzes de posição, a luz da placa de licença e as luzes do painel de instrumentos estão acesas.

⚠️ Q Q NOTA

Para acender as luzes no painel de instrumentos, o interruptor de ignição deve estar na posição “ON”.

⚠️ Q Q NOTA

Para acender os faróis, o interruptor de ignição deve estar na posição “ON”.

Características do seu veículo

Posição “AUTO” (se equipado)

Quando o interruptor de iluminação estiver na posição “AUTO”, as lanternas traseiras e os faróis acenderão ou apagarão automatica- mente dependendo da quantidade de ilumina- ção externa do veículo.

Funcionamento do farol alto

Para acender o farol alto, empurre a alavanca afastando-a de você. Para voltar ao farol bai- xo, puxe-a de volta. A luz indicadora de farol alto acende quando os faróis altos estão acesos. Para evitar que a bateria descarregue, não dei- xe as luzes acesas por muito tempo, enquanto o motor não estiver em funcionamento.

⚠️ ATENÇÃO

Não utilize farol alto quando houver outros veículos. Utilizar farol alto pode obstruir a visão dos outros motoristas.

⚠️ CUIDADO

  • Nunca obstrua o sensor (1) localizado no painel de instrumentos. Isto irá ga- rantir um melhor sistema de controle de iluminação automática. • Não utilize limpa-vidros para limpar o sensor. O produto pode deixar uma película que poderia interferir no fun- cionamento do sensor. • Se seu veículo estiver equipado com vidro fumê ou outros tipos de película no para-brisa, o sistema de ilumina- ção automática pode não funcionar adequadamente.

Características do seu veículo

Lampejador dos faróis Indicadores de direção e sinal de mudança de faixa

Para utilizar o lampejador dos faróis, puxe a alavanca em sua direção. Ao ser liberada, ela voltará à posição normal (farol baixo). O inter- ruptor dos faróis não precisa estar ligado para utilizar este recurso.

Para que os indicadores de direção funcionem, o interruptor de ignição deve estar ligado. Para acionar os indicadores de direção, movimente a alavanca para cima ou para baixo (A). Lu- zes indicadoras em forma de setas verdes, no painel de instrumentos, indicam qual sinal de mudança de direção está em funcionamento. Após a conclusão da curva, elas apagarão automaticamente. Caso uma luz indicadora continue piscando depois de uma mudança de direção, retorne a alavanca manualmente para a posição “OFF”.

Para sinalizar uma mudança de faixa, mova a alavanca ligeiramente e mantenha-a na posi- ção (B). A alavanca retornará à posição “OFF” quando liberada. Caso uma luz indicadora permaneça acesa e não pisque ou pisque de modo anormal, uma das lâmpadas dos indicadores de direção pode estar queimada e precisará de substi- tuição.

⚠️ Q Q NOTA

Caso um indicador pisque de modo anormal rápida ou lentamente, pode haver uma lâmpa- da queimada ou uma conexão elétrica ruim no circuito.

Características do seu veículo

Farol dianteiro de neblina (se equipado)

Os faróis de neblina são usados para ampliar a visibilidade e prevenir acidentes quando a vi- sibilidade é prejudicada por neblina, chuva ou neve. Os faróis de neblina acenderão quando o interruptor (1) for ligado após a luz de esta- cionamento ser ligada. Para desligar os faróis de neblina, desligue o interruptor.

⚠️ Q Q NOTA

Acender o farol dianteiro de neblina sempre com o motor em funcionamento.

⚠️ CUIDADO

Quando em funcionamento, os faróis de neblina consomem grande quan- tidade de energia. Utilize os faróis de neblina apenas quando a visibilidade for deficiente sempre com o motor em funcionamento ou poderá ocorrer a descarga desnecessária da bateria e do alternador.

LIMPADORES E LAVADORES DO PARA-BRISA Limpador/lavador do para-brisa

Características do seu veículo

Limpador/lavador do vidro traseiro (se equipado)

D: Controle do limpador/lavador do vidro

traseiro (se equipado) • – Lavador com breve ciclo do lim- pador •

– Limpador contínuo • O – Desligado

A: Controle de velocidade do limpador

  • 2 – Limpador em velocidade alta • 1 – Limpador em velocidade baixa • --- – Limpador temporizado • O – Desligado • – Ciclo único

B: Ajusta o tempo do limpador tempori-

zado

C: Lavador com breve ciclo do limpador

(dianteiro)

Limpadores do para-brisa

Os limpadores serão acionados da seguinte maneira, quando interruptor de ignição estiver na posição "ON". • 2 – Limpadores em velocidade alta. • 1 – Limpadores em velocidade normal. • --- – Limpadores na posição temporizado funcionam intermitentemente nos mes- mos intervalos de limpeza. Utilize este modo sob chuva leve ou garoa. Para ajustar o intervalo de acionamento, gire o botão de controle do temporizador. • O – Limpadores não estão em funciona- mento. • Para um único ciclo de acionamento, mova a alavanca para baixo e libere-a na posição "OFF". Os limpadores funcio- narão continuamente se a alavanca for empurrada para cima e mantida nessa posição.

⚠️ Q Q NOTA

Caso haja acúmulo de neve ou gelo sobre o para-brisa, deixe-o descongelar durante aproximadamente 10 minutos, ou até que o gelo e/ou a neve sejam removidos, antes de utilizar os limpadores de para-brisa, a fim de garantir o funcionamento correto dos mesmos. • Se você não remover a neve ou gelo antes de usar o limpador e o lavador, você poderá da- nificar o sistema do limpador e do lavador.

Características do seu veículo

Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...
Luz de advertência do sistema EPS... - Ilustração técnica do manual
Luz de advertência do sistema EPS...

73. Lavadores do parabrisa

Lavadores do para-brisa

Na posição "OFF" (O), puxe suavemente a alavanca em sua direção para esguichar o líquido do lavador no para-brisa e acionar os limpadores por 1 a 3 ciclos.

Utilize esta função quando o para-brisa esti- ver sujo. O esguicho e o acionamento dos limpadores continuará até que a alavanca seja liberada. Caso o lavador não funcione, verifique o nível de líquido no reservatório. Caso o nível não seja suficiente, será necessário adicionar no reservatório um líquido de lavador de para-brisa apropriado que não seja abrasivo. O bocal de enchimento do reservatório está localizado na parte dianteira do compartimen- to do motor no lado do passageiro.

ATENÇÃO Não utilize o lavador sob temperatu- ras congelantes sem um prévio aque- cimento do para-brisa, por meio dos desembaçadores, pois o líquido do lavador pode congelar em contato com o para-brisa e prejudicar a sua visibilidade.

CUIDADO

  • Para evitar possíveis danos aos lim- padores ou ao para-brisa, não acio- ne os limpadores quando o para- -brisa estiver seco. • Para evitar danos às palhetas dos limpadores, não utilize gasolina, querosene ou qualquer outro tipo de solvente sobre elas ou próximo a elas. • Para evitar danos aos braços dos limpadores e outros componentes, não tente movimentar os limpadores manualmente. • Para prevenir danos ao sistema dos limpadores e lavadores, utilize o lí- quido do lavador com anticongelan- te no inverno ou em climas frios.

CUIDADO

  • Para evitar possíveis danos à bom- ba do lavador, não acione o lavador quando o reservatório estiver vazio. • O líquido do lavador contém álcool e o cheiro do álcool pode entrar no veículo quando esse líquido é es- pirrado. Quando usar o líquido do lavador, coloque a entrada de ar em “Fresh” (Fresco) ou abra os vidros.

Características do seu veículo

73. Lavadores do parabrisa - Ilustração técnica do manual
73. Lavadores do parabrisa
73. Lavadores do parabrisa - Ilustração técnica do manual
73. Lavadores do parabrisa
73. Lavadores do parabrisa - Ilustração técnica do manual
73. Lavadores do parabrisa
73. Lavadores do parabrisa - Ilustração técnica do manual
73. Lavadores do parabrisa
73. Lavadores do parabrisa - Ilustração técnica do manual
73. Lavadores do parabrisa

74. Função de desligamento automático (se equipado)

  • – Esguichar o líquido do lavador e limpeza •

– Funcionamento normal do limpador • O – Limpadores não estão em funcio- namento

Função de desligamento automático (se equipado)

As luzes interiores desligarão automatica- mente 20 minutos após o interruptor de igni- ção ser desligado.

Características do seu veículo Pressione as lentes (1) ou o interruptor (2) para acender ou apagar a luz de leitura. Esta luz pro- duz um facho conveniente para leitura à noite ou serve como iluminação individual para o mo- torista e para o passageiro dianteiro. • DOOR: Na posição "DOOR", as luzes de leitura e as luzes internas acendem quando uma porta é aberta, independen- temente da posição do interruptor de ig- nição. • ON: As luzes de leitura e as luzes internas permanecem acesas o tempo todo. • OFF: As luzes permanecem apagadas mesmo se uma porta estiver aberta. h Quando a luz é acesa pressionando-se

75. Luz interna (se equipado)

as lentes (1), a luz não apaga mesmo que o interruptor (2) esteja na posição "OFF".

  • ON: As luzes internas serão acesas. • OFF: As luzes internas serão apagadas.
  • DOOR: Na posição "DOOR", as luzes internas acendem quando uma porta é aberta, independentemente da posição do interruptor de ignição.

Luz interna (se equipado)

CUIDADO

Não deixe os interruptores ligados por um período prolongado, quando o veí- culo não estiver em movimento.

Características do seu veículo

75. Luz interna (se equipado) - Ilustração técnica do manual
75. Luz interna (se equipado)
75. Luz interna (se equipado) - Ilustração técnica do manual
75. Luz interna (se equipado)

76. Luz do portaluvas (se equipado)

Puxe o para-sol para baixo e você poderá acender ou apagar a luz do espelho de corte- sia, pressionando o botão. • – Para acender a luz • O – Para apagar a luz.

CUIDADO

Para evitar perda desnecessária de carga do sistema da bateria, apague a luz pressionando o botão "0", após a utilização da luz.

A luz do compartimento de bagagem acende quando a tampa do porta-malas é aberta.

A luz do porta-luvas acende quando o porta- -luvas é aberto.

Luz do compartimento de bagagem (se equipado)

Luz do porta-luvas (se equipado)

CUIDADO A luz do compartimento de bagagem acende quando a tampa do porta-malas é aberta. Para evitar perda desneces- sária de carga do sistema da bateria, feche a tampa do porta-malas firme- mente, após a utilização do comparti- mento de bagagem.

Características do seu veículo

76. Luz do portaluvas (se equipado) - Ilustração técnica do manual
76. Luz do portaluvas (se equipado)
76. Luz do portaluvas (se equipado) - Ilustração técnica do manual
76. Luz do portaluvas (se equipado)

77. Desembaçador do vidro traseiro (se equipado)

Enquanto o motor está em funcionamento, o desembaçador aquece o vidro para remover geada, neblina e finas camadas de gelo que se formam sobre ele. Para ativar o desembaçador do vidro traseiro, pressione o botão indicado na figura acima, localizado no painel central de instrumentos. A luz indicadora do botão do desembaçador do vidro traseiro acende quando o desemba- çador estiver ligado. Caso haja acúmulo de neve no vidro traseiro, limpe-o com uma escova antes de ativar o de- sembaçador traseiro.

O desembaçador do vidro traseiro desliga-se automaticamente, depois de aproximada- mente 20 minutos, ou quando o interruptor de ignição é desligado. Para desligar o desem- baçador, pressione o botão novamente.

Desembaçador do vidro traseiro (se equipado)

CUIDADO Para evitar danos aos elementos tér- micos (filamentos) colados na super- fície interna do vidro, nunca utilize instrumentos cortantes ou materiais de limpeza abrasivos ao limpar a parte interior do vidro traseiro.

Q Q NOTA

Caso deseje desembaçar ou descongelar o para-brisa, consulte "Desembaçamento e descongelamento do para-brisa", nesta seção.

Características do seu veículo

77. Desembaçador do vidro traseiro (se equipado) - Ilustração técnica do manual
77. Desembaçador do vidro traseiro (se equipado)
77. Desembaçador do vidro traseiro (se equipado) - Ilustração técnica do manual
77. Desembaçador do vidro traseiro (se equipado)

SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL...

  1. (
  2. Seletor de controle de velocidade do ventilador (
  3. Seletor de controle de temperatura * (
  4. Seletor de modo (
  5. Seletor de controle de recirculação de ar (
  6. Botão do ar condicionado * (
  7. Botão do desembaçador do vidro traseiro *: Se equipado

SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL (AR CONDICIONADO)

Características do seu veículo

CUIDADO

Utilizar a ventilação quando o interrup- tor de ignição está na posição ON pode descarregar a bateria. Utilize a ventila- ção apenas com o motor funcionando.

SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL... - Ilustração técnica do manual
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL...
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL... - Ilustração técnica do manual
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL...
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL... - Ilustração técnica do manual
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL...
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL... - Ilustração técnica do manual
SISTEMA DE CONTROLE DE CLIMATIZAÇÃO MANUAL...

79. Aquecimento e ar condicionado (resfriamento)

Aquecimento e ar condicionado (resfriamento)

  1. Ligue o motor.
  2. Ajuste o seletor de modo (3) para a posi- ção desejada. Para maior eficácia do aquecimento e do resfriamento:
  1. Aquecimento: -- Resfriamento:
  2. Ajuste o seletor de controle de tempera- tura (2) para a posição desejada (se equi- pado).
  3. Ajuste o seletor de controle de recircula- ção para a posição de ar externo.
  4. Ajuste o seletor de controle de velocidade do ventilador para a posição desejada.
  5. Caso deseje ar condicionado, ligue o sis- tema do ar condicionado através do botão (5) (se equipado).

Características do seu veículo

79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)
79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)
79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)
79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)
79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)
79. Aquecimento e ar condicionado (resfriamento) - Ilustração técnica do manual
79. Aquecimento e ar condicionado (resfriamento)

80. (C, A, D)

(C, A, D)

A maior parte do fluxo de ar é direcionada pa- ra o assoalho, com uma pequena quantidade de ar direcionada para o para-brisa e para os desembaçadores dos vidros laterais.

Características do seu veículo

80. (C, A, D) - Ilustração técnica do manual
80. (C, A, D)
80. (C, A, D) - Ilustração técnica do manual
80. (C, A, D)
80. (C, A, D) - Ilustração técnica do manual
80. (C, A, D)

81. Controle de recirculação de ar

Controle de temperatura (se equipado)

Controle de recirculação de ar Difusores do painel de instrumentos É possível ajustar a direção da saída de ar desses difusores utilizando-se a alavanca de controle do difusor, conforme mostrado na ilustração. • Os difusores de ar podem ser ajustados movimentando-se a alavanca de controle do difusor para a direção da seta mostra- da na figura acima.

O seletor de controle de temperatura permite regular a temperatura de ar que sai do siste- ma de ventilação. Para alterar a temperatura do ar no compartimento de passageiros, gire o seletor no sentido horário para aquecimento do ar, ou anti-horário para reduzir o aqueci- mento até a temperatura ambiente. Para resfriamento, é necessário acionar o sis- tema do ar condicionado.

O controle de recirculação de ar é utilizado pa- ra selecionar a posição de ar externo (fresco) ou a posição de recirculação do ar interno. Pa- ra alterar a posição do controle de entrada de ar, pressione o botão de controle.

Características do seu veículo Posição de recirculação do ar Com a posição de recirculação do ar sele- cionada, o ar interno do compartimento de passageiros é retirado através do sistema de aquecimento e pode ser aquecido ou resfria- do, de acordo com a função selecionada.

Posição de ar externo Com a posição de ar externo selecionada, o ar externo entra no veículo e pode ser aque- cido ou resfriado, de acordo com a função selecionada.

Q Q NOTA O uso prolongado do sistema de aquecimento na posição de recirculação (sem ar condiciona- do selecionado) pode provocar o embaçamento do para-brisa e dos vidros laterais e o ar do compartimento de passageiros pode ficar satu- rado. Além disso, o uso prolongado do ar condi- cionado na posição de recirculação tornará o ar excessivamente seco, causando desconforto aos ocupantes.

ATENÇÃO

  • O uso contínuo do sistema de con- trole de climatização na posição de recirculação pode permitir o aumento de umidade no interior do veículo, o que pode provocar o embaçamento dos vidros e prejudicar a visibilidade. • Não durma em um veículo com o ar condicionado ou com o sistema de aquecimento ligado. Isso pode cau- sar danos à saúde ou morte, devido à queda do nível de oxigênio e/ou da temperatura corporal. • O uso contínuo do sistema de contro- le de climatização na posição de recir- culação pode provocar a diminuição da umidade no interior do veículo. En- quanto estiver dirigindo, deixe o con- trole de entrada de ar na posição de ar externo (fresco) o máximo de tempo possível.

Características do seu veículo

81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar
81. Controle de recirculação de ar - Ilustração técnica do manual
81. Controle de recirculação de ar

82. Para desligar os ventiladores

Controle de velocidade do ventilador

Para desligar os ventiladores Para que o ventilador funcione, o interruptor de ignição deve estar na posição "ON". O seletor de controle de velocidade do ven- tilador permite o controle da velocidade do fluxo de ar do sistema de ventilação. Para al- terar a velocidade do ventilador, gire o seletor no sentido horário para aumentar a velocida- de ou no sentido anti-horário para diminuir a velocidade. O ajuste do seletor de controle de velocida- de do ventilador para a posição "0" desliga o ventilador.

Para desligar os ventiladores, gire o seletor de controle de velocidade do ventilador para a posição "0".

Para ligar o sistema de ar condicionado, pres- sione o botão "A/C" (a luz indicadora acende- rá). Para desligar o sistema de ar condiciona- do, pressione novamente o botão.

Características do seu veículo Sugestões de operação • Para evitar que poeira ou fumaça pene- trem no veículo através do sistema de ventilação, ajuste temporariamente o con- trole de entrada de ar na posição de recir- culação de ar. Certifique-se de colocar o controle novamente na posição ar externo quando o desconforto tiver passado, para manter o ar fresco dentro do veículo. Is- so ajudará a manter o motorista alerta e o ambiente confortável para todos os ocu- pantes. • O ar para o sistema de aquecimento/ven- tilação é obtido através de grades locali- zadas na frente do para-brisa. Deve-se tomar cuidado para que essas grades não fiquem obstruídas por folhas, neve, gelo, ou outros materiais. • Para evitar o embaçamento no interior do para-brisa, ajuste o controle de entrada de ar para a posição ar externo e a velocida- de do ventilador para a posição desejada, ligue o sistema do ar condicionado e ajus- te o controle de temperatura para a posi- ção desejada.

Ar condicionado (se equipado)

82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores
82. Para desligar os ventiladores - Ilustração técnica do manual
82. Para desligar os ventiladores

83. Aquecimento

Aquecimento

  1. Ajuste o controle de distribuição do fluxo de ar para a posição .
  2. Ajuste o controle de entrada de ar para a posição ar externo.
  3. Ajuste o controle de temperatura para a posição desejada (se equipado).
  4. Ajuste o controle de velocidade do venti- lador para a velocidade desejada.
  5. Caso deseje aquecimento e desumidifica- ção, ligue o sistema de ar condicionado. • Caso o para-brisa fique embaçado, ajuste o controle de distribuição do fluxo de ar para a posição ou .

Características do seu veículo

Sugestões de operação do sistema de ar condicionado • Caso o veículo tenha ficado estacionado sob a luz direta do sol em dias quentes, abra os vidros por alguns minutos para deixar que o ar quente saia. • Para ajudar a reduzir a umidade do in- terior dos vidros, em dias chuvosos ou úmidos, diminua a umidade do interior do veículo acionando o sistema de ar condi- cionado. • Durante o funcionamento do sistema de ar condicionado, pode-se ocasionalmen- te notar uma ligeira alteração na rotação do motor assim que o compressor do ar condicionado liga ou desliga. Essa é uma característica normal do funcionamento do sistema. • Para assegurar o máximo desempenho do sistema de ar condicionado, utilize-o durante alguns minutos todos os meses.

⚠️ Q Q NOTA

  • Quando utilizar o sistema de ar condiciona- do, monitore o indicador de temperatura do líquido de arrefecimento do motor aten- tamente, durante a condução do veículo em aclives acentuados ou em tráfego intenso, com temperatura externa elevada. A operação do sistema de ar condicionado pode provocar superaquecimento do motor. Continue utili- zando o ventilador, mas desligue o sistema de ar condicionado caso o indicador de tempe- ratura indique superaquecimento do motor. • Ao abrir os vidros com tempo úmido, o ar condicionado pode criar gotículas de água no interior do veículo. Uma vez que o excesso dessas gotículas pode causar danos aos equi- pamentos elétricos, o ar condicionado deve ser utilizado somente com os vidros fechados.
  • Ao utilizar o sistema de ar condicionado, pode-se notar um gotejamento (ou até mesmo uma poça) de água no chão sob o veículo, no lado do passageiro. Essa é uma característica normal do funciona- mento do sistema. • O acionamento do ar condicionado na posição de recirculação de ar proporciona resfriamento máximo. Entretanto, a utili- zação contínua desse modo pode saturar o ar no interior do veículo. • Durante a operação de resfriamento, po- de-se ocasionalmente notar um fluxo de névoa para o interior do veículo, devido ao resfriamento rápido e à entrada de ar úmido. Essa é uma característica normal do funcionamento do sistema. • Se acionar excessivamente o ar condicio- nado, a diferença entre a temperatura do ar externo e a temperatura do para-brisa pode causar embaçamento no lado exter- no do para-brisa, causando perda de visi- bilidade. Nesse caso, ajuste a seleção de modo para a posição e o controle de velocidade do ventilador para a velocida- de mais baixa.

Características do seu veículo

Filtro de ar do sistema de climatização (se equipado)

O filtro de ar do sistema de climatização, ins- talado atrás do porta-luvas, retém a entrada de poeira e pequenas partículas no interior do veículo através do sistema de aquecimento e ar condicionado, provenientes do ambiente externo. Caso a poeira ou outros poluentes se acumulem no filtro durante um determinado período de tempo, o fluxo de ar dos difusores poderá diminuir, resultando em acúmulo de umidade no lado interno do para-brisa, mes- mo quando a posição de entrada de ar externo (fresco) estiver selecionada. Caso isso ocorra, leve o veículo a uma concessionária autoriza- da Hyundai Motor Brasil (HMB) para substitui- ção do filtro de ar do sistema de climatização.

⚠️ Q Q NOTA

  • O filtro de ar deve ser substituído de acordo com o plano de manutenção preventiva. Se o veículo for conduzido sob condições se- veras, tais como, vias não pavimentadas ou empoeiradas, o filtro de ar do sistema de cli- matização deve ser inspecionado e substituído mais frequentemente. • Se a vazão de ar diminuir subitamente, é ne- cessário efetuar uma verificação do sistema em uma concessionária autorizada Hyundai Motor Brasil (HMB).

Verificação da quantidade de gás refrigerante do sistema climatizador (ar condicionado) e de lubrificante

Baixa quantidade de gás refrigerante no siste- ma de ar condicionado reduz o seu desempe- nho. O excesso de gás também causa impac- to negativo no sistema de ar condicionado. Portanto, caso suspeite de funcionamento anormal, leve o veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para uma inspeção no sistema.

⚠️ Q Q NOTA

Ao executar a manutenção no sistema de ar condicionado é importante que sejam utilizados o tipo e a quantidade corretos do óleo e do gás refrigerante. Caso contrário, poderão ocorrer danos ao compressor e funcionamento irregular do sistema.

⚠️ ATENÇÃO

Recomendamos que a manutenção do sistema seja executada por uma concessionária autorizada Hyundai Motor Brasil (HMB). A manutenção inadequada pode causar ferimentos graves à pessoa que a executar.

Características do seu veículo

SISTEMA DO CONTROLE DE CLIMATIZAÇÃO AUTOMÁTICA (SE EQUIPADO)

  1. Botão do controle de temperatura
  2. Botão AUTO (controle automático)
  3. Botão da seleção de modo
  4. Botão do controle da velocidade do ventilador
  5. Botão do ar condicionado
  6. Botão OFF
  7. Botão do desembaçador do para-brisa
  8. Botão do desembaçador do vidro traseiro
  9. Botão do controle da entrada de ar

⚠️ CUIDADO

Utilizar a ventilação quando o interrup- tor de ignição está na posição ON pode descarregar a bateria. Utilize a ventila- ção quando o motor estiver ligado.

OHB046013BR

Características do seu veículo

Condicionamento de ar e aquecimento automático

  • Pressione o botão AUTO. Os modos, velocidade do ventilador, controle da entrada de ar e condicionamento de ar se- rão controlados automaticamente pelo ajuste de temperatura.
  • Gire o botão de controle da temperatura para a posição desejada.

⚠️ Q Q NOTA

  • Para desligar o funcionamento automático, selecione qualquer botão ou interruptor a seguir: - Botão de seleção de modo - Botão do ar condicionado - Botão do desembaçador do para-brisa (Pressione o botão mais uma vez para desligar a função do desembaçador. O sinal “AUTO” irá acender no painel de informa- ção mais uma vez) - Botão de controle da entrada de ar - Interruptor de controle da velocidade do ventilador. A função selecionada será controlada ma- nualmente enquanto as outras funções fun- cionarão automaticamente. • Para sua conveniência e para melhorar a efetividade do controle da climatização, uti- lize o botão AUTO e ajuste a temperatura para 23ºC (73ºF)

Características do seu veículo

⚠️ Q Q NOTA

Nunca coloque nada sob o sensor localizado no painel de instrumentos para garantir um con- trole melhor do sistema de aquecimento e con- dicionamento de ar.

Condicionamento de ar e aquecimento manual

  1. O sistema de aquecimento e condicionamen- to de ar podem ser controlados manualmente apertando os botões exceto o botão AUTO. Neste caso, o sistema funciona sequencial- mente de acordo com a ordem dos botões selecionados. Ao pressionar qualquer botão exceto o botão AUTO ao utilizar a função automática, as fun- ções não selecionadas serão controladas au- tomaticamente.
  2. Ligue o motor.
  3. Ajuste o modo para a posição desejada. Para melhorar o efeito do condicionamen- to do ar e do aquecimento: - Aquecimento  - Condicionamento de ar
  4. Ajuste o controle de temperatura para a posição desejada.
  5. Ajuste o controle da entrada de ar para a posição de ar externo (fresco).
  6. Ajuste o controle da velocidade do ventila- dor para a velocidade desejada.
  7. Se for desejado condicionamento de ar, ligue o sistema do ar condicionado. Pressione o botão AUTO a fim de alterar o sis- tema para o controle totalmente automático.

O botão de seleção do modo controla a dire- ção do fluxo do ar através do sistema de ven- tilação. A porta de saída do fluxo de ar é alterada do seguinte modo:

  • Pressione
  • Pressione

Botão de seleção

Características do seu veículo

Assoalho & Desembaçador

(A, C, D)

A maior parte do fluxo de ar é direcionado para o assoalho e para o para-brisa e uma pequena quantidade e direcionada para os desembaçadores da janela lateral.

Nível do assoalho (C, A, D)

A maior parte do fluxo de ar é direcionado pa- ra o assoalho e uma pequena quantidade e direcionada para os desembaçadores da ja- nela lateral.

Dois níveis (B, D, C)

O fluxo é direcionado para o rosto e para o assoalho.

Nível do rosto (B, D)

O fluxo é direcionado para o corpo e para o rosto. Adicionalmente, cada saída pode ser controlada para direcionar o fluxo de ar.

Nível do desembaçador (A, D) A maior parte do fluxo de ar é direcionada ao para-brisa e uma pequena quantidade é dire- cionada para os desembaçadores das janelas laterais.

Difusores do painel de instrumentos É possível ajustar a direção da saída de ar desses difusores utilizando-se a alavanca de controle do difusor, conforme mostrado na ilustração. • Os difusores de ar podem ser ajustados movimentando-se a alavanca de controle do difusor para a direção da seta mostra- da na figura acima.

Características do seu veículo

O botão do controle de temperatura permite que você controle a temperatura do ar que flui do sistema de ventilação. Para alterar a tem- peratura no compartimento do passageiro, gire o botão para a direita para ar quente ou para esquerda para ar frio.

Este controle é utilizado para selecionar a po- sição de ar externo (fresco) ou a posição de recirculação de ar. Para alterar a posição do controle da entrada de ar, pressione o botão de controle.

Controle de temperatura

Controle da entrada de ar

Conversão da unidade de temperatura Você pode mudar o modo da temperatura en- tre graus Celsius ou Fahrenheit da seguinte maneira: Enquanto pressiona o botão OFF, pressione o botão AUTO durante 4 segundos ou mais. A exibição ira mudar de Celsius para Fahre- nheit, ou de Fahrenheit para Celsius. Se a bateria descarregar ou for desconecta- da, o modo de exibição da temperatura irá voltar para Celsius.

⚠️ Q Q NOTA

O funcionamento prolongado do aquecedor na posição de recirculação de ar (sem selecionar o ar condicionado) pode embaçar o para-brisa e as janelas laterais e o ar do compartimento do passageiro deverá ser renovado. Além disso o uso prolongado do ar condiciona- do com a posição de recirculação de ar selecio- nada resultará em um ar excessivamente seco no compartimento dos passageiros.

Posição de recirculação do ar

Com a posição de recircula- ção de ar selecionada, o ar é retirado do compartimento de passageiros através do siste- ma de aquecimento e aque- cido ou resfriado de acordo com a função selecionada.

Posição de ar externo (fresco)

Com a posição do ar exter- no (fresco) selecionado, o ar externo entra no veículo e é aquecido ou resfriado de acordo com a função selecio- nada.

Características do seu veículo

83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento
83. Aquecimento - Ilustração técnica do manual
83. Aquecimento

84. Ar condicionado

O interruptor de ignição deve estar na posi- ção ON para o ventilador funcionar. O botão de controle da velocidade do ventilador per- mite controlar a velocidade do fluxo de ar do sistema de ventilação. Gire o botão para a direita para aumentar ou para esquerda para diminuir a velocidade. Pressione o botão OFF para desligar o ventilador.

Controle de velocidade do ventilador ADVERTÊNCIA

  • O uso continuo do sistema de con- trole da climatização na posição de recirculação de ar aumentará a umidade interna do veículo poden- do embaçar os vidros e dificultar a visibilidade. • Não durma no veículo com o ar condicionado ou o sistema de aquecimento ligado. Isto pode cau- sar sérios danos ou morte devido a queda do nível de oxigênio e/ou temperatura corporal. • O uso continuo do sistema de controle da climatização na posição recirculação de ar pode causar sonolência e perda do controle do veículo. Ajuste o controle da entrada de ar para a posição de ar externo (fresco) sempre que possível enquanto estiver dirigindo.

Pressione o botão A/C para ligar o sistema do ar condicionado (a luz indicadora irá acender). Pressione o botão novamente para desligar o sistema do ar condicionado.

Ar condicionado

Características do seu veículo

84. Ar condicionado - Ilustração técnica do manual
84. Ar condicionado
84. Ar condicionado - Ilustração técnica do manual
84. Ar condicionado
84. Ar condicionado - Ilustração técnica do manual
84. Ar condicionado
84. Ar condicionado - Ilustração técnica do manual
84. Ar condicionado
84. Ar condicionado - Ilustração técnica do manual
84. Ar condicionado

85. Modo OFF Utilização do sistema Ventilação

Pressione o botão OFF para desligar o siste- ma de controle de climatização. Porém você pode continuar utilizando o modo e os botões de entrada de ar enquanto o interruptor de ig- nição estiver na posição ON.

Modo OFF Utilização do sistema Ventilação

  1. Ajuste o modo para a posição ( ).
  2. Ajuste o controle da entrada de ar para a posição de ar externa (fresco).
  3. Ajuste o controle de temperatura para a posição desejada.
  4. Ajuste o controle de velocidade do ventila- dor para a velocidade desejada.

Aquecimento

  1. Ajuste o modo para a posição ( ).
  2. Ajuste o controle do ar de entrada para a posição de ar externo (fresco).
  3. Ajuste o controle de temperatura para a posição desejada.
  4. Ajuste o controle de velocidade do ventila- dor para a velocidade desejada.
  5. Se desejar desumidificar o aquecimento, ligue o sistema do ar condicionado (se equipado). • Se o para-brisa embaçar, ajuste o modo para ( ) ou aperte o botão do desem- baçador dianteiro ( ).

Dicas de Utilização • Para evitar que entre poeira ou fumaça no veículo através do sistema de ventilação, ajuste o controle do ar de entrada para a posição de recirculação. Certifique-se de retornar o controle para a posição de ar fresco. Isto ajudará a manter o motorista alerta e confortável. • O ar para o sistema de aquecimento/res- friamento vem através das grades na fren- te do para-brisa. Cuide para que folhas, neve, gelo ou outras coisas não obstruam a grade. • Para prevenir que o para-brisa embace, ajuste o controle de entrada de ar para a posição de ar fresco e a velocidade do ventilador para a posição desejada, ligue o sistema do ar condicionado, e ajuste o controle de temperatura para a tempera- tura desejada.

Características do seu veículo

  1. Ar condicionado (se equipado) Os Sistemas de Ar Condicionado HYUNDAI são abastecidos com gás refrigerante ecoló- gico R-164a.
  2. Ligue o motor. Aperte o botão do ar con- dicionado.
  3. Ajuste o modo para a posição ( ).
  4. Ajuste o controle de entrada de ar para a posição de ar externo ou recirculação.
  5. Ajuste o controle de velocidade do ven- tilador e o controle de temperatura para manter o máximo de conforto. Q Q NOTA
  • Ao utilizar o sistema do ar condicionado, monitore o medidor de temperatura aten- tamente enquanto dirige em subidas ou em trafego intenso quando a temperatura externa for alta. O funcionamento do siste- ma do ar condicionado pode causar supe- raquecimento no motor. Se a temperatura do indicador mostrar superaquecimento do motor desligue o sistema do ar condiciona- do mas o ventilador pode continuar ligado. • Ao abrir a janela em um clima úmido o ar condicionado pode criar gotas de água den- tro do veículo. O excesso de água dentro do veículo pode causar danos nos equipamen- tos elétricos. O ar condicionado deve ser uti- lizado apenas com as janelas fechadas.

Dicas de utilização do sistema do ar condicionado • Caso o veículo tenha ficado estacionado sob a luz direta do sol em dias quentes, abra os vidros por alguns minutos para deixar que o ar quente saia. • Para ajudar a reduzir a umidade do interior dos vidros, em dias chuvosos ou úmidos, diminua a umidade do interior do veículo acionando o sistema de ar condicionado. • Durante o funcionamento do sistema de ar condicionado, pode-se ocasionalmen- te notar uma ligeira alteração na rotação do motor assim que o compressor do ar condicionado liga ou desliga. Essa é uma característica normal do funcionamento do sistema. • Utilize o sistema do ar condicionado todo mês por alguns minutos para garantir o desempenho do sistema. • Ao utilizar o sistema de ar condicionado, pode-se notar um gotejamento (ou até mesmo uma poça) de água no chão sob o veículo, no lado do passageiro. Essa é uma característica normal do funciona- mento do sistema.

  • O acionamento do ar condicionado na posição de recirculação de ar proporciona resfriamento máximo. Entretanto, a utili- zação contínua desse modo pode saturar o ar no interior do veículo. • Durante a operação de resfriamento, po- de-se ocasionalmente notar um fluxo de névoa para o interior do veículo, devido ao resfriamento rápido e à entrada de ar úmido. Essa é uma característica normal do funcionamento do sistema.

Características do seu veículo

85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação
85. Modo OFF Utilização do sistema Ventilação - Ilustração técnica do manual
85. Modo OFF Utilização do sistema Ventilação

Verificação da quantidade de gás refrigerante...

Filtro de ar do sistema de climatização (se equipado) O filtro de ar do sistema de climatização, ins- talado atrás do porta-luvas, retém a entrada de poeira e pequenas partículas no interior do veículo através do sistema de aquecimento e ar condicionado, provenientes do ambiente externo. Caso a poeira ou outros poluentes se acumulem no filtro durante um determinado período de tempo, o fluxo de ar dos difusores poderá diminuir, resultando em acúmulo de umidade no lado interno do para-brisa, mes- mo quando a posição de entrada de ar ex- terno (fresco) estiver selecionada. Caso isso ocorra, leve o veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para substituição do filtro de ar do sistema de cli- matização.

Verificação da quantidade de gás refrigerante do sistema climatizador (ar condicionado) e lubrificação do compressor Quando a quantidade de gás refrigerante no sistema de ar condicionado esta baixa o seu desempenho é reduzido. O excesso de gás também causa impacto negativo no sistema de ar condicionado. Portanto, caso suspeite de funcionamento anormal, leve o veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para uma inspeção no sistema.

Q Q NOTA

  • O filtro de ar deve ser substituído de acordo com o plano de manutenção preventiva. Se o veículo for conduzido sob condições severas, tais como, vias não pavimentadas ou empoeiradas, o filtro de ar do sistema de climatização deve ser inspecionado e substi- tuído mais frequentemente. • Se a vazão de ar diminuir subitamente, é ne- cessário efetuar uma verificação do sistema em uma concessionária autorizada Hyundai Motor Brasil (HMB).

Q Q NOTA Ao executar a manutenção no sistema de ar condicionado é importante que sejam utilizados o tipo e a quantidade correta de óleo e de gás refrigerante. Caso contrário, poderão ocorrer danos ao compressor e funcionamento irregular do sistema.

ATENÇÃO A manutenção inadequada pode cau- sar ferimentos graves à pessoa que a executar. Para informações mais detalhadas, recomendamos que entre em contato com uma concessionária autorizada Hyundai Motor Brasil (HMB).

Características do seu veículo

Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...
Verificação da quantidade de gás refrigerante... - Ilustração técnica do manual
Verificação da quantidade de gás refrigerante...

Sistema do controle de climatização manual...

ATENÇÃO Aquecimento do para-brisa Não utilize a posição ( ) ou ( ) durante a operação de resfriamento, quando o clima estiver extremamente úmido. A diferença entre a temperatura do ar externo e a temperatura do para- -brisa pode causar embaçamento no lado externo do para-brisa, causando perda de visibilidade. Nesse caso, ajus- te a seleção de modo para a posição ( ) e o controle de velocidade do ventilador para a velocidade mais baixa.

  • Para descongelamento máximo, ajuste o controle de temperatura totalmente para a direita/posição de aquecimento (se equi- pado) e o controle de velocidade do venti- lador na velocidade mais alta. • Caso deseje ar morno direcionado para o assoalho (se equipado), durante o des- congelamento ou o desembaçamento, ajuste o modo para a posição assoalho desembaçamento. • Antes de dirigir o veículo, limpe toda a ne- ve e o gelo do para-brisa, do vidro trasei- ro, dos espelhos retrovisores externos e de todos os vidros laterais. • Limpe toda a neve e o gelo do capô do motor e da grade da entrada de ar, para melhorar a eficiência do aquecimento e do desembaçamento e reduzir a probabili- dade de embaçamento no lado interno do para-brisa.

Sistema do controle de climatização manual Para desembaçar o lado interno do para-brisa

  1. Ajuste a velocidade do ventilador para a posição desejada.
  2. Selecione a temperatura desejada.
  3. Selecione a posição ( ) ou ( ).
  4. Ligue o ar condicionado (se equipado).
  5. Selecione o modo de ar externo (fresco).

Características do seu veículo

Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...
Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...
Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...
Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...
Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...
Sistema do controle de climatização manual... - Ilustração técnica do manual
Sistema do controle de climatização manual...

88. Para descongelar o lado externo do parabrisa

  1. Ajuste a velocidade do ventilador para a posição desejada.
  2. Selecione a temperatura desejada.
  3. Pressione o botão do desembaçador ( ).
  4. O ar condicionado será ligado de acordo com a temperatura externa e a posição de entrada de ar externo (fresco) será sele- cionada automaticamente.

OHB046022BR Se o ar condicionado e a posição de ar exter- no (fresco) não forem selecionadas automati- camente, ajustes os botões correspondentes manualmente. Se a posição ( ) for sele- cionada, a velocidade do ventilador será ajus- tada para a mais rápida.

Para descongelar o lado externo do para-brisa

  1. Ajuste a velocidade do ventilador para a posição mais rápida.
  2. Ajuste a temperatura para a posição de máximo aquecimento.
  3. Selecione a posição ( ).
  4. Ligue o ar condicionado (se equipado).
  5. Selecione o modo de ar externo (fresco).

Características do seu veículo

88. Para descongelar o lado externo do parabrisa - Ilustração técnica do manual
88. Para descongelar o lado externo do parabrisa

89. Sistema de controle de climatização manual

Para descongelar o lado externo do para-brisa

  1. Ajuste a velocidade do ventilador para a posição mais rápida.
  2. Ajuste a temperatura para a posição de máximo aquecimento.
  3. Pressione o botão ( ).
  4. O ar condicionado será ligado de acordo com a temperatura externa e a posição de entrada de ar externo (fresco) será sele- cionada automaticamente.
  5. Se a posição ( ) for selecionada, a ve- locidade do ventilador será ajustada para a mais rápida.

Para reduzir a possibilidade de embaçar o la- do interno do para-brisa, a entrada de ar ou o ar condicionado são controlados automati- camente de para certas condições como as posições ( ) ou ( ). Para cancelar ou retornar a lógica de desembaçamento, faça o seguinte.

Sistema de controle de climatização manual

  1. Gire o interruptor de ignição para a posi- ção ON.
  2. Gire o botão da seleção de modo para a posição ( ).
  3. Pressione o botão do controle de entrada de ar pelo menos 5 vezes em 3 segundos. A luz indicadora do botão de controle da entra- da de ar irá piscar 3 vezes com um intervalo de 0,5 segundos. Isto indica que a lógica de desembaçamento foi cancelada ou retornou para a condição programada. Se a bateria estiver descarregada ou desco- nectada, a condição da lógica de desembaça- mento é reiniciada.

Características do seu veículo

89. Sistema de controle de climatização manual - Ilustração técnica do manual
89. Sistema de controle de climatização manual
89. Sistema de controle de climatização manual - Ilustração técnica do manual
89. Sistema de controle de climatização manual
89. Sistema de controle de climatização manual - Ilustração técnica do manual
89. Sistema de controle de climatização manual
89. Sistema de controle de climatização manual - Ilustração técnica do manual
89. Sistema de controle de climatização manual
89. Sistema de controle de climatização manual - Ilustração técnica do manual
89. Sistema de controle de climatização manual

90. Sistema de controle de climatização automática

Sistema de controle de climatização automática

  1. Gire o interruptor de ignição para a posi- ção ON.
  2. Pressione o botão ( ).
  3. Enquanto mantém o botão do ar condi- cionado (A/C) pressionado, pressione o botão de controle da entrada de ar pelo menos 5 vezes em 3 segundos. A luz indicadora do A/C irá piscar 3 vezes com um intervalo de 0,5 segundos. Isto indica que a lógica de desembaçamento foi cancelada ou retornou para a condição programada. Se a bateria estiver descarregada ou desco- nectada, a condição da lógica de desembaça- mento é reiniciada.

Para abrir o porta-objetos dianteiro, deslize a tampa para a frente.

CUIDADO

  • Para evitar a possibilidade de fur- tos, não deixe objetos de valor nos porta-objetos. • Mantenha a tampa do porta-objetos sempre fechada, durante a condu- ção. Não tente armazenar muitos ob- jetos no porta-objetos para permitir que a tampa do porta-objetos possa ser fechada com segurança.

Estes compartimentos podem ser utilizados para armazenagem de pequenos itens neces- sários para o motorista ou passageiros.

ATENÇÃO

Materiais inflamáveis

Não guarde isqueiros ou aerosóis no veículo. Estes itens podem incendiar e/ou explodir se o veículo permanecer exposto a altas temperaturas durante períodos longos.

Características do seu veículo

90. Sistema de controle de climatização automática - Ilustração técnica do manual
90. Sistema de controle de climatização automática
90. Sistema de controle de climatização automática - Ilustração técnica do manual
90. Sistema de controle de climatização automática
90. Sistema de controle de climatização automática - Ilustração técnica do manual
90. Sistema de controle de climatização automática
90. Sistema de controle de climatização automática - Ilustração técnica do manual
90. Sistema de controle de climatização automática

91. Portaóculos (se equipado)

Para abrir o porta-luvas, puxe a alavanca e ele abrirá automaticamente. Feche o porta- luvas após o uso.

ATENÇÃO

Para reduzir o risco de ferimentos em um acidente ou freada brusca, man- tenha a tampa do porta-luvas sempre fechada durante a condução.

CUIDADO

Não guarde alimentos no porta-luvas por muito tempo.

Para abrir o porta-óculos, pressione a tampa e o porta-óculos abrirá lentamente. Coloque os óculos na porta do compartimento com as lentes viradas para baixo. Para fechá-lo, em- purre a tampa.

Porta-óculos (se equipado)

ATENÇÃO

  • Não coloque objetos que não se- jam óculos dentro do porta-óculos. Tais objetos podem ser arremessa- dos, em caso de uma freada brusca ou acidente, causando ferimentos aos ocupantes do veículo. • Não abra a tampa do porta-óculos com o veículo em movimento. Isto pode prejudicar a visibilidade pelo espelho retrovisor.

ATENÇÃO

Uso do cinzeiro

  • Não use o cinzeiro como um reci- piente para armazenar lixo. • Colocar bitucas de cigarro ou fós- foros no cinzeiro com outros ma- teriais inflamáveis pode causar um incêndio.

Para usar o cinzeiro, abra a sua tampa. Para limpar ou esvaziar o cinzeiro, puxe-o para fora.

OHBBCO2035

Características do seu veículo

91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)
91. Portaóculos (se equipado) - Ilustração técnica do manual
91. Portaóculos (se equipado)

92. Suporte para copos

CUIDADO

Não coloque copos destampados no suporte para copos, enquanto o veícu- lo estiver em movimento. Se o líquido for derramado, o sistema elétrico pode apresentar funcionamento incorreto.

Suporte para copos

ATENÇÃO

Líquidos quentes

  • Não coloque copos destampados contendo líquidos quentes no suporte para copos, enquanto o veículo estiver em movimento. Se o líquido quente for derramado, causará queimaduras nos ocupantes do veículo. Uma queimadura pode fazer com que o motorista perca o controle do veículo. • Para reduzir o risco de ferimentos pessoais, no caso de uma freada brusca ou de uma colisão, não co- loque copos, garrafas, latas, etc, destampados no suporte para co- pos, enquanto o veículo estiver em movimento.

ATENÇÃO

Mantenha latas e garrafas com bebidas gaseificadas fora do alcance da luz solar direta e não coloque-as em um veículo quente. Isso pode provocar uma explosão.

Copos ou pequenas latas de bebidas podem ser colocadas no suporte para copos.

CUIDADO Quando o veículo é parado repentina- mente, caso o copo ou a lata no supor- te para copos não estejam tampados, o líquido pode ser derramado. Se o líquido for derramado, o sistema elétri- co pode apresentar problemas. Reco- mendamos que o copo ou a lata sejam tampados.

Características do seu veículo

Para utilizar o para-sol, puxe-o para baixo. Para utilizar o para-sol contra o vidro lateral, puxe-o para baixo, solte-o do suporte (1) e vire-o para o lado (2).

92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos
92. Suporte para copos - Ilustração técnica do manual
92. Suporte para copos

93. Parasol Tomada de força

Utiliza-se o para-sol para proteção contra a luz direta através do para-brisa e dos vidros laterais.

A tomada de força foi projetada para forne- cer energia elétrica para telefones celulares ou outros equipamentos projetados para fun- cionar com o sistema elétrico do veículo. Os equipamentos deverão consumir menos que 15 ampéres com o motor em funcionamento.

Para-sol Tomada de força

ATENÇÃO

Para sua segurança, não bloqueie a sua visão ao utilizar o para-sol.

Tipo A

Tipo B

OHB046127

Características do seu veículo

ATENÇÃO

Não coloque o dedo ou elementos es- tranhos (alfinetes, etc.) na tomada de força e não toque-a com a mão molha- da. Isto poderá provocar uma descarga elétrica ou um incêndio.

  • Alguns equipamentos eletrônicos podem causar interferência quando conectados na tomada de força do veículo. Estes equipamentos podem causar excesso de ruídos no sistema de áudio e funcionamento incorreto em outros sistemas eletrônicos ou equipamentos disponíveis no seu veículo. • Certifique-se que os equipamentos elétricos estejam conectados de for- ma segura. Caso contrário, podem provocar funcionamento incorreto nos sistemas elétricos. • Se utilizar um equipamento elétrico com bateria, a corrente elétrica pode passar do equipamento elétrico para o veículo, e pode provocar funciona- mento incorreto nos sistemas elé- tricos. Utilize apenas equipamentos elétricos que não permitam a corrente inversa.

CUIDADO

  • Utilize a tomada de força apenas com o motor em funcionamento e remova o plugue após a utilização de equipa- mentos elétricos. Utilizar a tomada de força por períodos de tempo prolon- gados com o motor desligado pode descarregar a bateria. • Utilize apenas equipamentos elétri- cos de 12V que tenham capacidade elétrica inferior a 15A. Caso contrá- rio, isso poderia provocar um supe- raquecimento na tomada de força ou fiação elétrica do veículo e o sistema elétrico poderia funcionar incorreta- mente. • Ao utilizar a tomada de força, ajuste o ar condicionado ou o aquecedor para o nível operacional mais baixo. • Feche a tampa da tomada de força quando não estiver sendo utilizada.

Características do seu veículo

93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força
93. Parasol Tomada de força - Ilustração técnica do manual
93. Parasol Tomada de força

94. Gancho para roupas (se equipado)

Para utilizar o gancho, puxe a parte superior do gancho para baixo.

Gancho para roupas (se equipado)

ATENÇÃO Não pendure outros objetos como ca- bides ou objetos duros, exceto roupas. Também não coloque objetos pesados, pontiagudos ou que possam quebrar nos bolsos das roupas. No caso de acidente, ou quando o airbag inflar, eles podem causar danos ao veículo ou ferimentos nos ocupantes.

CUIDADO

Não pendure roupas pesadas, uma vez que elas podem danificar o gancho.

Ao utilizar um tapete no carpete do assoalho dianteiro, certifique-se que ele esteja preso ao pino(s) de fixação para tapete do seu veículo. Isso impede que o tapete deslize para frente.

Características do seu veículo

94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)
94. Gancho para roupas (se equipado) - Ilustração técnica do manual
94. Gancho para roupas (se equipado)

95. Tampa do compartimento de bagagem (se equipado)

ATENÇÃO Observe os itens a seguir antes de ins- talar qualquer tapete sobre o assoalho do seu veículo. • Certifique-se de que seus tapetes estejam firmemente fixados aos pontos de ancoragem no assoalho, antes de dirigir seu veículo. • Não utilize nenhum tapete que não possa ser firmemente fixado aos pontos de ancoragem do assoalho do veículo. • Não coloque um tapete sobre o outro (ex: tapete de borracha sobre o tapete de carpete). Apenas um tapete deve ser instalado em cada posição do veículo. Importante – Seu veículo foi fabricado com pontos de ancoragem do tapete do motorista, especialmente projeta- dos para fixar o tapete no lugar. Para evitar qualquer interferência com a operação dos pedais, a Hyundai reco- menda instalar apenas o tapete proje- tado para uso no seu veículo.

Utilize a tampa para ocultar objetos armaze- nados no compartimento de bagagem. A tampa do compartimento de bagagem será levantada quando a tampa do porta-malas for aberta. Se quiser retornar a tampa à posição original, solte a cinta (1) do suporte. Para remover completamente a tampa do compartimento de bagagem, levante a tampa a um ângulo de 50 graus e puxe-a totalmente para fora (2). Para a instalação da tampa, reverta o processo de remoção.

Tampa do compartimento de bagagem (se equipado)

CUIDADO

  • Ao retornar a tampa à sua posição original, segure a tampa e abaixe-a. • Não utilize o veículo com a tampa solta ou fora de posição. Isso pode danificar a tampa. • A tampa do compartimento de ba- gagem pode ser levantada quando a tampa do porta-malas for aberta. Certifique-se que qualquer bagagem sobre a tampa seja acomodada para um lugar seguro. • Uma vez que a tampa do comparti- mento de bagagem pode ser dani- ficada ou deformada, não aplique força excessiva na tampa ou não coloque objetos pesadas sobre ela.

Características do seu veículo

⚠️ ATENÇÃO

  • Não coloque objetos sobre a tampa do compartimento de bagagem. Tais objetos podem ser arremessados no interior do veículo e podem provocar ferimentos nos ocupantes durante um acidente ou uma frenagem. • Nunca permita que os passageiros viajem no compartimento de baga- gem. Esta área é destinada apenas para bagagem. • Mantenha o equilíbrio do veículo e localize o peso o máximo à frente possível.

Caso o seu veículo possua entradas AUX e USB, pode-se utilizar a porta AUX para co- nectar dispositivos de áudio, ou a porta USB para conectar um dispositivo USB. Um iPod® pode ser conectado com um cabo de conexão Hyundai para iPod.

Entradas AUX, USB e iPod® (se equipado)

iPod® é marca registrada da Apple Inc.

⚠️ Q Q NOTA

Ao utilizar um dispositivo de áudio portátil conectado à tomada de força, pode haver ruído durante a reprodução. Se isso acontecer, utilize a fonte alimentadora do dispositivo de áudio portátil.

⚠️ Q Q NOTA

  • Recomendamos que utilize um cabo de co- nexão Hyundai para iPod, que pode ser ad- quirido através uma concessionária autori- zada Hyundai Motor Brasil (HMB). Cabos de conexão de outros fornecedores podem não ser compatíveis com o áudio. • Ao utilizar um cabo de conexão Hyundai para iPod, tanto o terminal AUX quanto o terminal USB devem ser conectados.

Características do seu veículo

⚠️ Q Q NOTA

  • As barras transversais (se equipado) devem ser colocadas na posição adequada de carre- gamento antes da colocação dos itens para o bagageiro de teto. • Se o veículo estiver equipado com teto solar, certifique-se de posicionar a carga sobre o bagageiro de teto de modo a não interferir com a operação do teto solar. • Quando o bagageiro de teto não estiver sendo utilizado para o transporte de carga, as bar- ras transversais podem precisar ser reposi- cionadas se ruído de vento for detectado.

CARACTERÍSTICAS EXTERNAS Bagageiro de teto (se equipado)

Se o veículo possui um bagageiro de teto, pode-se transportar carga sobre o teto do ve- ículo

⚠️ CUIDADO

  • Quando transportar carga no baga- geiro de teto, tome o cuidado neces- sário para certificar-se de que a car- ga não danifique o teto do veículo. • Quando transportar objetos grandes no bagageiro de teto, certifique-se de não exceder o comprimento e a largura do teto do veículo. • Quando transportar carga no baga- geiro de teto, não acione o teto solar (se equipado).

⚠️ ATENÇÃO

  • A especificação seguinte corres- ponde ao peso máximo que pode ser carregado sobre o bagageiro de teto. Distribua a carga o mais unifor- memente possível sobre as barras transversais (se equipado) e o ba- gageiro de teto e fixe-a firmemente.

Bagageiro

de teto

75 kg Uniformemente

distribuídos

  • Transportar carga ou bagagem além do limite de peso especificado do ba- gageiro pode danificar seu veículo.
  • O centro de gravidade do veículo será mais alto quando a carga estiver aco- modada no bagageiro de teto. Evite partidas e freadas bruscas, curvas fechadas, manobras rápidas ou altas velocidades que podem resultar na perda de controle do veículo ou ca- potamento, causando um acidente. • Ao transportar objetos sobre o baga- geiro de teto, dirija sempre a veloci- dades moderadas e tome cuidado ao fazer curvas. Ventos laterais cau- sados pela ultrapassagem de outros veículos ou causas naturais, podem provocar aumento de pressão da carga que está sendo transportada sobre o bagageiro de teto. Isto acon- tece principalmente ao transportar objetos longos e planos, tais como, pranchas de madeira ou colchões. Isto pode provocar a queda desses objetos do bagageiro, causando da- nos ao seu veículo ou àqueles que estejam ao seu redor. • Para evitar danos ou perda da baga- gem, com o veículo em movimento, faça uma inspeção frequente antes e durante a condução, para certificar- -se que os objetos sobre o bagageiro de teto estejam firmemente fixados.

Características do seu veículo

SISTEMA DE ÁUDIO

⚠️ Q Q NOTA

  • Instalar uma lâmpada de farol HID não ori- ginal poderá provocar funcionamento incor- reto dos equipamentos de áudio e eletrônicos de seu veículo. • Evite que produtos químicos como perfu- mes, cosméticos, protetor solar, creme de limpeza para as mãos e aromatizadores en- trem em contato com as peças do interior do veículo, pois isso pode causar danos ou descoloração.

Antena

Antena de teto (se equipado) Antena barbatana de tubarão (se equipado)

Seu veículo utiliza uma antena de teto para receber sinais de transmissão AM e FM. Esta antena é do tipo removível. Para remover a antena, gire-a no sentido anti-horário. Para instalar a antena, gire-a no sentido horário.

Seu veículo utiliza uma antena barbatana de tubarção para receber sinais de transmissão AM e FM.

OHB046030BR

Características do seu veículo

95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)
95. Tampa do compartimento de bagagem (se equipado) - Ilustração técnica do manual
95. Tampa do compartimento de bagagem (se equipado)

96. Tecla “VOL” ( + / - ) (1)

Tecla “VOL” ( + / - ) (1)

  • Pressione o botão (+) para aumentar o volume. • Pressione o botão (-) para diminuir o vo- lume.

Modo CDP, USB, iPod® Funciona como o botão "TRACK UP/DOWN". As informações detalhadas dos botões de controle do áudio estão contidas nas páginas seguintes desta seção.

Características do seu veículo

96. Tecla “VOL” ( + / - ) (1) - Ilustração técnica do manual
96. Tecla “VOL” ( + / - ) (1)
96. Tecla “VOL” ( + / - ) (1) - Ilustração técnica do manual
96. Tecla “VOL” ( + / - ) (1)
96. Tecla “VOL” ( + / - ) (1) - Ilustração técnica do manual
96. Tecla “VOL” ( + / - ) (1)
96. Tecla “VOL” ( + / - ) (1) - Ilustração técnica do manual
96. Tecla “VOL” ( + / - ) (1)

97. Recepção FM

Os sinais de rádio AM e FM são emitidos por torres transmissoras localizadas em sua cidade. Eles são captados pela antena de rádio do seu veículo e são decodificados pelo rádio e enviado aos alto-falantes do veículo. Quando o sinal recebido tem alta intensidade, o sistema de áudio de seu veículo assegura- -lhe uma reprodução de alta qualidade. Entre- tanto, em certos casos, o sinal recebido não é suficientemente forte e claro. Isso pode ser devido à fatores como distância da fonte emissora, interferência de sinais mais fortes provenientes de outras estações ou a proximidade com edifícios muito altos, pontes ou outros obstáculos de maiores dimensões.

¿ ¿ ¿

JBM001

Recepção FM

INOSFERA

OHB046036BR

É possível usar o telefone sem conexão por cabo através do Bluetooth® Wireless Technology.

  1. (
  2. Botão Chamar/Atender
  1. (
  2. Botão Encerrar Chamada
  1. (
  2. Microfone

As informações detalhadas sobre o uso do Bluetooth® Wireless Technology handsfree (mãos livres) estão contidas nas páginas se- guintes desta seção.

Tipo A

OHB046128

Características do seu veículo

97. Recepção FM - Ilustração técnica do manual
97. Recepção FM
97. Recepção FM - Ilustração técnica do manual
97. Recepção FM
97. Recepção FM - Ilustração técnica do manual
97. Recepção FM
97. Recepção FM - Ilustração técnica do manual
97. Recepção FM

98. Transmissão FM

O alcance dos sinais em AM é maior do que o alcance dos sinais em FM, pois as transmissões em AM são efetuadas em ondas mais longas, de frequência mais baixa e de grande potência. Estas ondas tem a capacidade de acompanhar a curvatura da terra, sendo repetidas na atmos- fera, podendo assim contornar obstáculos e as- segurar uma recepção com maior alcance.

As transmissões em FM são realizadas em frequências muito altas e suas ondas não são refletidas na atmosfera, não acompanhando portanto a curvatura da Terra. Sendo assim, percebe-se por quê as transmissões em FM começam a apresentar dificuldade de recepção mesmo a pequenas distâncias da fonte emisso- ra. Além disso, os sinais de FM são mais facil- mente afetados por edifícios, montanhas ou ou- tros obstáculos. Isso pode proporcionar certas condições de reprodução que podem levar você a acreditar que existe um problema com o rádio. Alguns fenômenos decorrentes de dificuldades na recepção são relacionados a seguir:

¿ ¿ ¿

¿ ¿ ¿

JBM002

Recepção AM

INOSFERA

¿ ¿ ¿

JBM004

  • “Fading” (Diminuição de sinal) - À medida que seu veículo se afasta da fonte emissora, o sinal vai enfraquecendo e o som começa a desaparecer. Quando isto acontecer, sugeri- mos que sintonize outra estação, com sinal mais forte. • Oscilação/estática - Os sinais fracos de FM ou grandes obstáculos entre a fonte emisso- ra e seu rádio podem afetar o sinal, dando origem à recepção de sinais com oscilação ou estática. Uma redução da intensidade dos agudos pode diminuir esse efeito até que o obstáculo seja ultrapassado.

JBM003

Transmissão FM

Montanhas

Edifícios

Pontes metálicas

Área sem obstruções

Características do seu veículo

98. Transmissão FM - Ilustração técnica do manual
98. Transmissão FM
98. Transmissão FM - Ilustração técnica do manual
98. Transmissão FM
98. Transmissão FM - Ilustração técnica do manual
98. Transmissão FM

Estação 1 Estação 1 Utilização de...

  • Sobreposição de estações - À medida que o sinal de FM vai enfraquecendo, outro sinal mais forte, próximo desta frequência, começa a ser recebido. Isto deve-se ao fato de que seu rádio foi concebido para “fixar” o sinal mais forte. Se isso acontecer, sintonize outra estação com um sinal mais forte. • Recepção múltipla - Sinais de rádio recebidos de diversas origens podem causar distorções e sons agudos. A causa deste problema é a recepção de sinais simultâneos diretos e re- fletidos da mesma estação ou de sinais de duas estações diferentes mas com frequên- cias muito próximas. • Se isto acontecer, sintonize uma estação de frequência diferente até que esta situação deixe de existir.

JBM005

Estação 1 Estação 1 Utilização de um telefone ou rádio transmissor A utilização de um telefone no interior do veí- culo pode provocar interferências no sistema de áudio. Isto não significa que existe qual- quer problema com o equipamento de áudio. Neste caso, utilize o telefone o mais afastado possível do equipamento de áudio.

CUIDADO Quando utilizar sistemas de comunica- ção, tais como, telefones celulares ou equipamentos de rádio comunicador com antena externa. Telefones celu- lares ou equipamentos de rádio que utilizam antenas no interior do veículo, podem interferir com o sistema elétri- co e afetar adversamente o seu funcio- namento.

ATENÇÃO

Não utilize telefone celular enquanto estiver dirigindo. Para utilizar o telefone celular, pare o veículo em lugar seguro.

Características do seu veículo

Estação 1 Estação 1 Utilização de... - Ilustração técnica do manual
Estação 1 Estação 1 Utilização de...
Estação 1 Estação 1 Utilização de... - Ilustração técnica do manual
Estação 1 Estação 1 Utilização de...

100. Equipamento de áudio

Equipamento de áudio

Características do seu veículo

100. Equipamento de áudio - Ilustração técnica do manual
100. Equipamento de áudio
100. Equipamento de áudio - Ilustração técnica do manual
100. Equipamento de áudio

101. Características do áudio

Características do áudio

(1)RADIO • Altera os modos FM/AM. • Toda vez que o botão é pressionado, o modo é alterado na seguinte ordem: FM1 fl FM2 fl AM.

(2)MEDIA • Altera entre USB (iPod®), AUX, modo de Áudio BT. • Toda vez que o botão é pressionado, o modo é alterado na seguinte ordem: USB (iPod®), AUX, Áudio BT.

(3)PHONE • Opera a tela de telefone. • Quando o telefone não está conectado, a tela de telefone é exibida.

(4)Botão POWER/VOL • Botão Power: Liga ou desliga a alimenta- ção. • Botão Volume: Ajusta o volume.

(5)SEEK TRACK • Modo rádio: Busca automaticamente por frequências de rádio. • Modo USB, iPod® Pressionar brevemente o botão: Move para a música (arquivo) an- terior ou posterior. Pressionar e segurar o botão: Retrocede ou avança rapidamente a música atual.

(6)DISP • Toda vez que o botão é pressionado breve- mente, a tela é desligada fl ligada fl des- ligada. • O funcionamento do áudio é mantido e ape- nas a tela é desligada. • Com a tela desligada, pressione qualquer botão para ligar a tela novamente.

(7)SETUP/CLOCK • Pressionar brevemente o botão: Alterna en- tre os modos de configuração do Sistema, Telefone, Relógio, Som e Tela. • Pressionar e segurar o botão: Altera para a tela de configuração de hora.

Características do seu veículo (8)AST/SCAN • Modo Rádio Pressionar brevemente o botão: Após varrer todas as frequências de rádio, memoriza as estações com melhor recepção através dos botões de programação. Se nenhuma frequência for recebida, então a estação mais recente será tocada. Pressionar e segurar o botão: Exe- cuta cada estação por 5 segundos. • Modo USB Pressionar o botão: Executa cada música (arquivo) por 10 segundos. Pressione o botão novamente para continuar ouvindo a música atual (file).

(9)FOLDER • Modo USB: Busca de diretórios.

(10)Botão TUNE • Modo rádio: Altera a frequência quando o botão é girado para a esquerda/direita.

  • Modo USB, iPod®: Busca músicas (arqui- vos) quando o botão é girado para esquer- da/direita. Quando a música desejada é exibida, pres- sione o botão para tocar a música. • Altera o foco em todos os menus de sele- ção.

(11)[1] a [6] (Programação) • Modo rádio: Salva frequências (canais) ou recebe frequências salvas (canais).

ATENÇÃO • Não se concentre na tela enquanto dirige. Concentrar-se na tela por períodos prolongados pode cau- sar acidentes. • Não desmonte ou modifique o sis- tema de áudio. Isso pode causar um acidente, incêndio ou choque elétrico. • Usar o telefone enquanto dirige pode causar distração e aumen- tar a probabilidade de acidentes. Use o telefone após estacionar o veículo. • Tome cuidado para não espirrar água ou colocar objetos estranhos dentro do dispositivo. Isso poderia gerar fumaça, um incêndio ou fa- lha no produto. • Evite deixar a tela totalmente em branco sem nenhum som ser ou- vido. Estes sinais podem indicar uma falha no produto. Continuar o uso nessas condições pode cau- sar acidentes (incêndio ou choque elétrico) ou falhas no produto.

  • Modo USB, iPod®: [RPT] : Repetição [RDM] : Execução aleatória Nas telas do Rádio, Configuração e Menu, o número da lista é selecionado.

Características do seu veículo

  • Não toque na antena durante uma tempestade com raios. Isso pode causar choque elétrico induzido pelos raios. • Não pare ou estacione em áreas proibidas para operar o produto. Isso pode causar acidentes. • Use o sistema com a ignição do veículo ligada. O uso prolongado com a ignição desligada pode des- carregar a bateria.

ATENÇÃO Dirigir distraído pode resultar na perda de controle do veículo e cau- sar um acidente, resultando em feri- mentos graves ou morte. A respon- sabilidade primária do motorista é a segurança e a condução correta do veículo. O uso de dispositivos manuais, outros equipamentos ou sistemas do veículo podem tirar a atenção do motorista. Isso não é permitido por lei e nunca deve ser feito durante a condução do veícu- lo.

CUIDADO • Usar o dispositivo enquanto diri- ge pode causar acidente devido a falta de atenção no ambiente ao redor. Pare o veículo antes de usar o dispositivo. • Ajuste o volume em um nível que permita ao motorista ouvir sons externos. Dirigir sem ouvir os sons externos pode causar um acidente. • Preste atenção ao nível do volu- me ao ligar o dispositivo. Uma saída de som extremamente alta pode danificar a audição (ajuste o volume em um nível adequado antes de desligar o dispositivo). • Se deseja mudar a posição de instalação do dispositivo, soli- cite isso no local de compra ou de manutenção. É necessário conhecimento técnico para des- montar e instalar o dispositivo. • Ligue a ignição do veículo antes de usar o dispositivo. Não use o sistema de áudio por um longo período com a ignição desligada. Isso pode descarregar a bateria.

  • Não submeta o dispositivo a im- pactos. Também, pressionar o monitor diretamente pode danifi- car a tela de LCD ou a tela sensí- vel ao toque. • Quando limpar o dispositivo, cer- tifique-se de desligar a ignição e usar um pano seco e macio. Nunca use materiais abrasivos, panos umedecidos com produtos químicos ou solventes (álcool, gasolina, thinner, etc.). Esses ma- teriais podem danificar ou causar descoloração no painel. • Não coloque bebidas próximo ao sistema de áudio. Espirrar qual- quer líquido pode causar uma falha do sistema. • Em caso de falha no produto, en- tre em contato com local de com- pra ou manutenção. • Usar o sistema de áudio em um ambiente com ondas eletromag- néticas pode causar interferência.
  1. Características do seu veículo ] NOTA - Uso de dispositivo USB • Quando usar um dispositivo USB exter- no, certifique-se que o dispositivo não está conectado quando a partida é dada no veículo. Conecte o dispositivo após a partida. • Se for dada a partida no motor quando o dispositivo USB está conectado, isso pode danificá-lo (dispositivos USB são muito sensíveis à choques elétricos). • Se o motor for ligado ou desligado com o dispositivo USB conectado, o dispositivo talvez não funcione. • O sistema talvez não reproduza arquivos MP3 ou WMA não autenticados.
  2. O dispositivo reproduz apenas arquivos MP3 com a taxa de compressão entre 8Kbps à 320Kbps.
  3. O dispositivo só reproduz arquivos WMA com a taxa de compressão entre 8Kbps a 320Kbps. • Cuidado com a eletricidade estática quando conectar ou desconectar o dispo- sitivo USB externo. • Um MP3 PLAYER criptografado não será reconhecido. • Dependendo da condição do dispositivo USB externo, ele pode não ser reconhe- cido. • Se a configuração de bytes/setor do dis- positivo USB externo não for 512 BYTES ou 2048 BYTES, o dispositivo não será reconhecido. • Use apenas dispositivos USB com forma- tação FAT 12/16/32. • Dispositivos USB sem autentificação USB I/F talvez não sejam reconhecidos. • Certifique-se que o terminal de conexão USB não entre em contato com o corpo ou outros objetos. • A conexão ou desconexão repetida do dispositivo USB em um curto período de tempo pode danificar o dispositivo. • Um som é ouvido durante a conexão ou desconexão do dispositivo USB. • Desconectar o dispositivo USB externo durante a execução no modo USB pode danificar ou causar uma falha no dispo- sitivo. Portanto, desconecte o dispositivo USB quando o áudio está desligado ou em outro modo (por exemplo Modo Rá- dio). • Dependendo do tipo e capacidade do dispositivo USB externo ou do tipo dos arquivos armazenados no dispositivo, haverá uma variação no tempo de reco- nhecimento do dispositivo. • Não use o dispositivo USB para outros propósitos além de reproduzir arquivos de música. • Não é possível reproduzir vídeos através do USB.
  • Usar acessórios USB como carregadores e aquecedores pode diminuir o desempe- nho ou causar falha. • Usar dispositivos, como um cubo USB comprado separadamente, pode não ser reconhecido pelo sistema de áudio do veículo. Neste caso, conecte o dispositivo diretamente no terminal de multimídia do veículo. • Se o dispositivo USB está dividido em diretórios lógicos, apenas arquivos de música do diretório prioritário são reco- nhecidos pelo áudio do veículo. • Dispositivos como MP3 Player/telefone/ câmera digital podem ser irreconhecíveis pelo padrão USB I/F. • O carregamento via USB pode não ser possível para alguns telefones. • Dispositivos USB HDD ou USB estão suscetíveis a falhas de conexão devido a vibrações do veículo. • Alguns dispositivos USB não padroniza- dos (METAL COVER TYPE USB) po- dem não ser reconhecidos. • Alguns leitores de dispositivos USB com memória flash (como CF, SD, micro SD, etc.) ou dispositivos externos HDD po- dem ser irreconhecíveis. • Arquivos de música protegidos pela DRM (DIGITAL RIGHTS MANAGE- MENT - Gestão de Direitos Digitais) não são reconhecidos.

Características do seu veículo

  • Os dados na memória USB podem ser perdidos durante o uso do áudio. Sempre faça uma cópia de segurança de dados importantes do dispositivo de armazena- mento pessoal.
  • Evite usar adaptadores USB ou acessórios que podem da- nificar o terminal USB. Use apenas o tipo certo de conec- tor.

⚠️ ] NOTA- Uso do dispositivo iPod® • Alguns modelos de iPod® podem não suportar o protocolo de comunicação e os arquivos podem não ser reproduzidos corretamente. Modelos de iPod® supor- tados:

  • iPhone® 3GS/4 -- iPod® touch 1ª à 4ª geração -- iPod® nano 1ª à 6ª geração -- iPod® classic • A ordem de busca ou reprodução das músicas no iPod® pode ser diferente da ordem de busca do sistema de áudio. • Se o iPod® desligar devido a falha inter- na, reinicie o iPod®. (Reinicialização: Consulte o manual do iPod®) • Um iPod® pode não funcionar correta- mente com carga baixa da bateria.
  • Alguns dispositivos iPod®, como o iPho- ne®, podem ser conectados através da interface Bluetooth®. Wireless Techno- logy. O dispositivo deve ter compatibili- dade de áudio com Bluetooth® Wireless Technology (como para fones de ouvido estéreo). O dispositivo pode reproduzir, mas não será controlado pelo sistema de áudio. • Para usar as características do iPod® dentro do sistema de áudio, use o cabo fornecido durante a compra do disposi- tivo iPod®. • O funcionamento incorreto pode ocorrer dependendo das características de seu dispositivo iPod®/iPhone®. • Se o seu iPhone® está conectado ao Bluetooth® Wireless Technology e ao USB, o som pode não ser reproduzido corretamente. No seu iPhone®, selecione “Dock connector” ou Bluetooth® Wire- less Technology para alterar a saída de som (fonte). • Quando conectar o iPod® com o cabo de alimentação do próprio iPod®, insira o conector na conexão multimídia comple- tamente. Caso contrário, a comunicação entre o iPod® e o sistema de áudio pode ser interrompida.
  • Quando ajustar os efeitos de som do iPod® e do sistema de áudio, os efeitos de som dos dois dispositivos serão sobre- postos e podem reduzir ou distorcer a qualidade do som. • Desative (desligue) a função do equaliza- dor do iPod® quando ajustar o volume do sistema de áudio e desligue o equali- zador do sistema de áudio quando usar o equalizador do iPod®. • Quando não usar o iPod® com o áudio do veículo, desconecte o cabo do iPod®. Caso contrário, o iPod® pode permane- cer no modo de acessórios e não funcio- nar corretamente. • Diferentemente do cabo 1M compra- do com o iPod®/iPhone®, o cabo longo pode não ser reconhecido.

Características do seu veículo ] NOTA - Uso do Bluetooth® Wireless Technology no Telefone • Bluetooth® Wireless Technology “Han- dsfree” (mãos livres) se refere a um dis- positivo que permite ao usuário fazer chamadas de telefone com o Bluetooth® Wireless Technology através do sistema de áudio. • O Bluetooth® Wireless Technology per- mite que dispositivos sejam conectados à curta distância, incluindo dispositivos “Handsfree” (mãos livres), fones de ou- vido estéreo, controles remotos, etc. Para mais informações, visite o site www. Bluetooth.com. Antes de usar as características de áudio Bluetooth® Wireless Technology: • A marca mundial e logos Bluetooth® são marcas registradas de propriedade de Bluetooth® SIG, Inc. e o uso dessas mar- cas pela Hyundai foi licenciado. Outras marcas e nomes comerciais são de seus respectivos proprietários. É necessário um telefone com o Bluetooth® ativado para usar o Bluetooth® Wireless Tech- nology.

  • Os recursos do Bluetooth® Wireless Te- chnology aceitos no veículo são descris- tos a seguir. Alguns recursos podem não ser aceitos dependendo do seu dispositi- vo Bluetooth® Wireless Technology.
  • Chamadas “Handsfree” (mãos livres) com Bluetooth® Wireless Technology -- Operação do menu durante a chamada (alternar entre chamada privada, cha- mada em espera e volume de saída) -- Baixar histórico de chamadas -- Baixar agenda telefônica -- Baixar automaticamente agenda tele- fônica/histórico de chamadas -- Conexão automática do dispositivo Bluetooth® Wireless Technology -- Áudio Bluetooth® Wireless Techno- logy. • Antes de usar os recuros do Bluetooth® Wireless Technology para o sistema de áudio, consulte o manual do usuário do seu telefone sobre as operações Bluetoo- th® Wireless Technology no telefone. • O telefone deve ser pareado com o sis- tema de áudio para usar os recursos do Bluetooth® Wireless Technology.
  • O pareamento e a conexão do Bluetoo- th® Wireless Technology habilitados no telefone só funcionam quando a opção Bluetooth®Wireless Technology dentro do telefone estiver ligada (os métodos de habilitar o Bluetooth® Wireless Tech- nology podem ser diferentes dependen- do do tipo de telefone). • Não use o telefone ou realize configura- ções no Bluetooth® Wireless Technolo- gy (por exemplo, parear um telefone) enquanto dirige. • Mesmo que o telefone aceite o Blue- tooth® Wireless Technology, o telefone não será encontrado durante a busca se o dispositivo não estiver visível ou se o Bluetooth® Wireless Technology estiver desligado. Desabilite o modo invisível ou ligue o Bluetooth® Wireless Techno- logy antes de realizar a busca/conexão com o sistema de áudio do veículo. • Não será possível usar o recurso “Han- dsfree” (mãos livres) quando o telefone (no veículo) estiver fora da área de co- bertura (por exemplo em túneis, áreas montanhosas, etc.). • Se o sinal do telefone for fraco ou o som no interior do veículo estiver muito alto, será difícil ouvir a voz durante as liga- ções.

Características do seu veículo

    1. Não coloque o telefone perto ou dentro de objetos metálicos, caso contrário a comunicação com o sistema Bluetooth® Wireless Technology ou com o serviço de telefonia podem ser afetados. • Usar o sistema de áudio em ambientes com ondas eletromagnéticas pode cau- sar interferência. • Alguns celulares ou outros dispositivos podem causar interferências ou falhas no sistema de áudio. Neste caso, colocar o dispositivo em um lugar diferente pode resolver este problema. • Quando um telefone é conectado através do Bluetooth® Wireless Technology, ele pode descarregar mais rápido do que o normal devido ao uso dos recursos Blue- tooth® Wireless Technology. • O Bluetooth® Wireless Technology do telefone se conectará automaticamente quando estiver próximo ao veículo. Se não desejar a conexão automática do Bluetooth® Wireless Technology do tele- fone, tente o seguinte:
    2. Desligue o Bluetooth® Wireless Techno- logy do seu telefone.
  • Desligue o Bluetooth® Wireless Techno- logy do sistema de áudio do veículo.
    1. Para desligar o Bluetooth® Wireless Technology do sistema de áudio do veículo, vá para [SETUP] > [Phone] e [turn off] Bluetooth® Wireless Te- chnology. • A conexão do Bluetooth® Wireless Te- chnology pode ser intermitente em al- guns telefones. Siga essas etapas antes de tentar novamente:
    2. Desligue e ligue a função Bluetooth® Wireless Technology no celular e tente novamente.
    3. Desligue e ligue o celular e tente nova- mente.
    4. Remova a bateria do celular, reinicie e tente novamente.
    5. Reinicie o sistema de áudio e tente no- vamente.
    6. Apague todos os dispositivos pareados e tente novamente. • É possível parear até 5 dispositivos Bluetooth® Wireless Technology no sis- tema do veículo. • Os nomes dos contatos do telefone de- vem ser salvos em Inglês ou podem não ser exibidos corretamente. • O volume e a qualidade da chamada “Handsfree” (mãos livres) podem dife- rir dependendo do telefone.
  • Apenas um dispositivo Bluetooth® Wi- reless Technology por vez pode ser co- nectado. • Em alguns celulares, ligar a ignição du- rante uma chamada “Handsfree” (mãos livres) com o Bluetooth® Wireless Tech- nology pode cortar a chamada (refaça a chamada após ligar a ignição). • Se o celular não está pareado ou conec- tado, não é possível entrar no modo Te- lefone. Assim que o telefone estiver pa- reado ou conectado, a tela de instruções será exibida.

Características do seu veículo SCAN Pressione o botão [AST/SCAN] • Pressionar brevemente o botão: Após var- rer todas as frequências, salva estações com boa recepção nos botões de progra- mação. Se nenhuma frequência for recebi- da, então a frequência mais recente será tocada. • Pressionar e segurar o botão: A frequência das estações vai aumentado, sendo repro- duzido 5 segundos de cada estação. Após varrer todas as frequências, o sistema re- torna e reproduz a estação atual.

101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio
101. Características do áudio - Ilustração técnica do manual
101. Características do áudio

102. Modo Rádio Com o botão do Modo Rádio

Modo Rádio Com o botão do Modo Rádio

SEEK Pressione o botão [SEEK TRACK] • Pressionar brevemente o botão: Altera a frequência. • Pressionar e segurar o botão: Busca auto- maticamente a próxima frequência.

Programação SEEK Pressione um dos botões de [1] à [6] • Pressionar brevemente o botão: Toca a fre- quência salva no botão correspondente. • Pressionar e segurar o botão: Pressionar e segurar um dos botões de [1] à [6] salvará a estação tocada no momento no botão se- lecionado e um som de “BEEP” será ouvido.

Seleção de busca manual Gire o botão TUNE para a esquerda/direita para ajustar a frequência.

CUIDADO • O Bluetooth®Wireless Technology “Handsfree” (mãos livres) é um recurso que permite ao motorista dirigir com segurança. Conectar o sistema de áudio do veículo com o Bluetooth® Wireless Tech- nology de um telefone permite ao usuário fazer e receber chamadas e verificar a agenda do celular de forma conveniente. Antes de usar o Bluetooth® Wireless Technology, leia cuidadosamente o conteúdo deste manual. • O uso em excesso ou operações durante a condução pode causar distração e acidentes. • Não use o dispositivo excessiva- mente enquanto dirige. • Verificar a tela prolongadamente é perigoso e pode causar aciden- tes. • Quando dirigir, observe a tela apenas por breves períodos.

Características do seu veículo

Modo Mídia Com o botão do Modo Mídia Pressione o botão [MEDIA] para alterar o mo- do entre USB (iPod®) fl AUX fl BT Audio. O diretório/nome do arquivo é exibido na tela. n n Modo USB

As músicas são tocadas automaticamente quando um dispositivo USB é conectado.

Repetição Enquanto uma música (arquivo) está tocando  botão [RPT] Modo USB, iPod® : RPT na tela • Para repetir uma música (pressionar breve- mente o botão): Repete a música atual. Modo USB: FLD.RPT na tela • Para repetir o diretório (pressionar duas vezes): repete todos os arquivos dentro do diretório atual. Pressione o botão [RPT] novamente para de- sabilitar a repetição.

Execução aleatória Enquanto uma música (arquivo) está tocando  Botão [RDM] Modo USB: FLD.RDM na tela • Execução aleatória de diretório (Pressio- nar brevemente o botão): Reproduz todos os arquivos dentro da pasta atual de forma aleatória. Modo USB: ALL RDM na tela • Execução aleatória (pressionar duas ve- zes): Reproduz todos os arquivos aleatoria- mente. Modo iPod®: RDM na tela • Execução aleatória (Pressionar brevemente o botão): Reproduz todos os arquivos alea- toriamente. Pressione o botão [RDM] novamente para de- sabilitar a execução aleatória.

Troca de Música/Arquivo Enquanto uma música (arquivo) está sendo tocada  botão [SEEK TRACK ∨] • Pressionar brevemente o botão: Toca a mú- sica atual desde o começo. Se o botão [SEEK TRACK ∨] for pressiona- do novamente dentro de 1 segundo, a música anterior é tocada. • Pressionar e segurar o botão: retroceder ra- pidamente a música. Enquanto uma música (arquivo) está sendo tocada  botão [SEEK TRACK ∧] • Pressionar brevemente o botão: Toca a pró- xima música. • Pressionar e segurar o botão: Avança rapi- damente a música.

Características do seu veículo

Folder Repeat (Repetição de diretório): Botão [3] Repete as músicas dentro do diretório atual. Pressione F.RPT novamente para desabilitar o recurso.

Varredura • Pressionar brevemente o botão [AST/SCAN]: Reproduz todas as músicas a partir da próxima música por 10 segundos cada. • Pressione o botão [AST/SCAN] novamente para desligar. • A função “SCAN” (varredura) não é aceita no modo iPod®.

102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio
102. Modo Rádio Com o botão do Modo Rádio - Ilustração técnica do manual
102. Modo Rádio Com o botão do Modo Rádio

103. MENU: USB

All Random (Execução aleatória geral): Botão [4] Executa aleatoriamente todas as músicas dentro do USB. Pressione A.RDM novamente para desabilitar o recurso.

Information (Informação): Botão [5] Exibe a informação da música atual. Pressione o botão [MENU] para fechar a tela de informação.

Busca de diretórios (apenas modo USB) Quando um arquivo está tocando  Botão [FOLDER ∧] • Busca o próximo diretório. Quando um arquivo está tocando  Botão [FOLDER ∨] • Busca o diretório principal. Se um diretório for selecionado com o botão TUNE, o pri- meiro arquivo dentro do diretório seleciona- do será tocado.

Busca de músicas (Arquivos) • Girar o botão TUNE: Busca por músicas (arquivos). • Pressionar o botão TUNE: Toca a música (arquivo) selecionada.

MENU: USB Pressione o botão [MENU] do modo USB para selecionar “Repeat” (Repetição), “Folder Random” (Execução aleatória de diretório), “Folder Repeat” (Repetição de diretório), “All Random” (Execução aleatória geral), “Infor- mation” (Informação) e “Copy” (Cópia).

Repeat (Repetição): Botão [1] Repete a música atual. Pressione RPT novamente para desabilitar o recurso.

Folder Random (Execução aleatória de diretó- rio): Botão [2] Executa aleatoriamente músicas do diretório atual. Pressione F.RDM novamente para desabilitar o recurso.

Características do seu veículo

Information (Informação): Botão [3] Exibe a informação da música atual. Pressione o botão [MENU] para fechar a tela de informação.

103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB
103. MENU: USB - Ilustração técnica do manual
103. MENU: USB

] NOTA - Uso do modo...

] NOTA - Uso do modo AUX Insira completamente o cabo AUX no ter- minal AUX para usar.

Características do seu veículo

] NOTA - Uso do modo... - Ilustração técnica do manual
] NOTA - Uso do modo...
] NOTA - Uso do modo... - Ilustração técnica do manual
] NOTA - Uso do modo...

105. MENU: Áudio com Bluetooth® Wireless Technology

  1. h As características atuais do veículo podem divergir da ilustração. (
  2. Aumenta ou diminui o volume dos alto-
  1. -falantes. (
  2. Deixa mudo o microfone durante a liga- ção.Pressionar e segurar o botão: Altera para a tela de configuração de hora.

MENU: Áudio com Bluetooth® Wireless Technology

Se BT Audio for selecionado, o áudio Bluetooth® Wireless Technology será iniciado. O áudio pode não iniciar automaticamente em alguns telefones.

Tocar/Pausar: Pressione o botão TUNE para tocar e pausar a música atual. As funções música anterior/música posterior/ tocar/pausar podem não ser suportadas em alguns telefones.

ATENÇÃO Dirigir distraído pode resultar na perda de controle do veículo e cau- sar um acidente, resultando em feri- mentos graves ou morte. A respon- sabilidade primária do motorista é a segurança e a condução correta do veículo. O uso de dispositivos manuais, outros equipamentos ou sistemas do veículo podem tirar a atenção do motorista. Isso não é permitido por lei e nunca deve ser feito durante a condução do veícu- lo.

Características do seu veículo

  1. (
  2. Efetua e transfere chamadas. • Verifica o histórico de chamadas e faz liga- ções Contacts (Contatos): Botão [3] Os contatos são exibidos e podem ser utiliza- dos para selecionar um número e efetuar uma chamada. Se mais de um número for salvo para um con- tato, uma tela com número do telefone celular, número do telefone residencial e número do telefone comercial será exibida. Selecione o número desejado para efetuar a ligação. Se não houver contatos, será exibida uma tela perguntando se gostaria de baixar os contatos do telefone (o recurso de baixar conteúdo po- de não ser aceito em alguns telefones).
105. MENU: Áudio com Bluetooth® Wireless Technology - Ilustração técnica do manual
105. MENU: Áudio com Bluetooth® Wireless Technology
105. MENU: Áudio com Bluetooth® Wireless Technology - Ilustração técnica do manual
105. MENU: Áudio com Bluetooth® Wireless Technology
105. MENU: Áudio com Bluetooth® Wireless Technology - Ilustração técnica do manual
105. MENU: Áudio com Bluetooth® Wireless Technology

106. MENU: Telefone

  1. Pressione brevemente o botão [Call] nos controles do volante de direção. A lista do histórico de chamadas será exibida na tela. Pressione o botão [Call] novamen- te para iniciar a chamada do nú- mero selecionado. • Rediscagem para o último número discado Pressione e segure o botão [Call] nos controles do volante de dire- ção Uma chamada é iniciada para últi- mo número discado. (
  2. Pressione o botão para alterar a fonte do áudio. FM fl AM fl USB(iPod®) fl AUX fl BT Audio. (
  3. Finaliza a chamada ou cancela as fun- ções.

MENU: Telefone

Pressione o botão [PHONE] para exibir quatro menus (Favorites, Call History, Contacts, Pho- ne Setup).

Favorite (Favoritos): Botão [1] Mais de 20 contatos utilizados frequentemente podem ser salvos para facilitar o acesso.

History (Histórico): Botão [2] O histórico de chamadas é exibido e pode ser utilizado para selecionar um número e fazer uma ligação. Se não houver histórico de chamadas, será exibida uma tela perguntando se gostaria de baixar o histórico de chamadas do telefone (o recurso de baixar conteúdo pode não ser aceito em alguns telefones).

Setup (Configuração): Botão [4] A tela de configuração do Bluetooth® Wireless Technology para o telefone é exibida. Para mais informações, consulte “Configurações do Telefone”.

Características do seu veículo

Rolagem do texto [Text Scroll]  Selecione [On/Off]. • [On]: Mantém a rolagem • [Off]: Uma rolagem por vez

107. Modo de Configuração Com o botão Display

Exibição de mídia Ao reproduzir um arquivo MP3, selecione a exibição da informação desejada entre “Dire- tório/Arquivo” ou “Álbum/Artista/Música”.

Modo de Configuração Com o botão Display

Pressione o botão [SETUP/CLOCK] para exi- bir a tela de configuração. Podem ser selecionadas e controladas op- ções relacionadas a Tela, Som, Relógio, Tele- fone e Sistema.

Pressione o botão [SETUP/CLOCK]  Sele- cione [Display]

Modo de exibição [Mode Pop up]  Altere o modo de seleção para [On] • Enquanto ligado, pressione o botão [RA- DIO] ou [MEDIA] para mostrar a alteração do modo de exibição da tela.

Características do seu veículo Tom Este menu permite ajustar os tons Graves, Médios e Agudos. Selecione [Tone]. Return (Retornar): Quando pressionar o botão TUNE enquanto ajusta os valores retorna ao menu principal. • Bass, Middle, Treble (Grave, Médio, Agu- do): Seleciona o tom do áudio. • Default (Padrão): Restaura a configuração padrão.

Posição Este menu permite ajustar o Balanço e a Dis- tribuição. Selecione [Position]. • Return (Retornar): Pressionar o botão TUNE enquanto ajusta os valores retorna ao menu principal. • Fader, Balance (Distribuição, Balanço): Ajusta a distribuição e o balanço do som. • Default (Padrão): Restaura a configuração padrão.

Com o botão Sound

Pressione o botão [SETUP/CLOCK]  Sele- cione [Sound].

Características do seu veículo

Com o botão Clock

Pressione o botão [SETUP/CLOCK]  Sele- cione [Clock].

Formato da hora Esta função é utilizada para ajustar o formato da hora (12/24) do sistema de áudio. Selecione [Time Format]  Selecione 12hr/24hr.

Exibição do Relógio com o Motor Desligado Selecione [Clock Disp. (Pwr Off)  Selecione [On / Off]. • [On]; Exibe a hora e a data na tela • [Off]: Desabilita o recurso

Configurações do Relógio Este menu é utilizado para ajustar as horas. Selecione [Clock Settings]. Ajuste o número em destaque para definir a hora e pressione o botão TUNE para definir os minutos.

Configurações do Calendário Este menu é utilizado para ajustar a data. Selecione [Calendar Settings]. Ajuste o número em destaque e pressione o botão TUNE para mover para o próximo ajus- te.

Características do seu veículo

Dispositivo com suporte SSP: ➁ Após alguns segundos, a tela exibe a senha de 6 dígitos.

Verifique a senha no seu dispositivo Blue- tooth® Wireless Technology e confirme. O nome do dispositivo e a senha serão exi- bidos na tela durante 3 minutos. Se o parea- mento não for finalizado dentro de 3 minutos, o telefone irá cancelar o processo de parea- mento automaticamente. ➂ “Pairing completion” (Pareamento concluído) é exibido. Em alguns telefones, após o pareamento o te- lefone é conectado automaticamente. É possível parear até cinco telefones com o Bluetooth® Wireless Technology.

Pareamento do Telefone Selecione [Pair Phone].

CUIDADO Para parear o telefone com Bluetooth® Wireless Technology, é necessário primeiro conectar e autenticar. Por este motivo, não é possível parear o telefone enquanto dirige o veículo. Estacione o veículo antes de parear.

➀ Procure por nomes de dispositivos exibidos no seu telefone e conecte. h SSP: Pareamento Seguro Simples.

Dispositivo sem suporte SSP: ➁ Após alguns segundos, a tela irá exibir onde a senha deve ser inserida. Insira a senha “0000” para parear o seu dispo- sitivo Bluetooth® Wireless Technology com o sistema de áudio do carro.

Com o botão Phone

Pressione o botão [SETUP/CLOCK]  Sele- cione [Phone].

Características do seu veículo Lista de telefones O nome dos 5 telefones pareados irão ser exi- bidos. É exibido o símbolo [] na frente do telefone que está conectado. Selecione o nome desejado para configurar o telefone selecionado.

  • Conectar um telefone Selecione [Phone List]  Selecione o telefone  Selecione [Connect Phone]. ➀ Selecione um telefone que não esteja conectado. ➁ Conecte o telefone selecionado. ➂ “Connection completion” (Conexão concluída) será exibido. Se um telefone já estiver conectado, desco- necte o telefone atual e selecione um novo telefone para conectar.
  • Desconectar um telefone Selecione [Phone List]  Selecione o telefone  Selecione [Disconect Phone]. ➀ Selecione o telefone conectado. ➁ Desconecte o telefone selecionado. ➂ “Disconnection completion” (Desconexão concluída) é exibido.

Características do seu veículo

Volume de saída Este recurso é usado para ajustar o volume da sua voz que será ouvida pela outra pessoa du- rante uma chamda com o Bluetooth® Wireless Technology “Handsfree” (mãos livres). Selecione [Outgoing Volume]  Ajuste o vo- lume. Durante uma ligação, o volume pode ser alte- rado com o botão [SEEK TRACK].

Desligar o sistema Bluetooth

Este recurso é usado quando não se deseja usar o sistema Bluetooth® Wireless Techno- logy.

Selecione [Bluetooth System Off]

Se o telefone já está conectado, ele é desco- nectado e o sistema Bluetooth® Wireless Te- chnology desligado.

Baixar contatos Este recurso é usado para baixar contatos e históricos de chamadas para o sistema de áu- dio. Selecione [Contacts Download].

⚠️ CUIDADO • O recurso para baixar contatos pode não ser aceito em alguns telefones. • Quando baixar novos contatos, delete todos os contatos salvos anteriormente antes de começar a baixar.

  • Deletar Selecione [Phone List] >> Selecione o telefone >> Selecione [Delete]. ➀ Selecione o telefone desejado. ➁ Delete o telefone desejado. ➂ “Deletion completion” (Exclusão concluída) é exibido. Quando tentar deletar um telefone conectado, o telefone será desconectado antes da exclu- são.

CUIDADO • Quando deletar um telefone, os contatos também serão deleta- dos. • Para comunicação estável com o Bluetooth® Wireless Technology, delete o telefone do sistema de áudio e também delete o sistema de áudio do telefone.

Características do seu veículo

Idioma

Este menu é usado para configurar a tela. Selecione [Language]. O sistema será reiniciado após a troca de idio- ma. • Idiomas abrangidos pela região: Inglês, Português.

Utilização do Bluetooth® Wireless Technology

Para usar o Bluetooth® Wireless Technology quando o sistema está desligado, siga essas etapas:

  • Ligue o Bluetooth® Wireless Technology através do botão [PHONE] Pressione o botão [PHONE]  Tela de instru- ções.

Entra na tela onde as funções do Bluetooth® Wireless Technology podem ser usadas e mostra as instruções.

  • Ligue o Bluetooth® Wireless Technology através do botão [SETUP/CLOCK] Pressione o botão [SETUP/CLOCK]  Se- lecione [Phone].

➀ Uma tela pedindo permissão para ligar o Bluetooth® Wireless Technology é exibida. ➁ Na tela, selecione [YES] para ligar o Bluetooth® Wireless Technology e mostrar as instruções.

Se o sistema Bluetooth® Wireless Technology é ligado, o sistema tentará se conectar auto- maticamente com o telefone Bluetooth® Wire- less Technology conectado recentemente.

Com o botão do sistema

Pressione o botão [SETUP/CLOCK]  Sele- cione [System].

Características do seu veículo

107. Modo de Configuração Com o botão Display - Ilustração técnica do manual
107. Modo de Configuração Com o botão Display
107. Modo de Configuração Com o botão Display - Ilustração técnica do manual
107. Modo de Configuração Com o botão Display
107. Modo de Configuração Com o botão Display - Ilustração técnica do manual
107. Modo de Configuração Com o botão Display

108. ANATEL para o Brasil

ANATEL para o Brasil

Características do seu veículo

109. Conduzindo o seu veículo

Conduzindo o seu veículo

Antes de utilizar seu veículo......................................................... 5-4

  • Antes de entrar no seu veículo.......................................................... 5-4 • Inspeções necessárias......................................................................... 5-4 • Recomendações antes de dar a partida no motor........................... 5-4 Posições da chave........................................................................... 5-5
  • Posição do interruptor de ignição (se equipado)............................. 5-5 • Partida no motor................................................................................ 5-6

Transmissão manual (se equipado).............................................. 5-8

  • Funcionamento da transmissão manual.......................................... 5-8 • Sugestões de condução..................................................................... 5-10

Transmissão automática (se equipado)...................................... 5-12

  • Operação da transmissão automática............................................ 5-12 • Sugestões de condução..................................................................... 5-15

Sistema de freios.......................................................................... 5-16

  • Freios assistidos a vácuo.................................................................. 5-16 • Freio de estacionamento.................................................................. 5-18 • Sistema de freios anti-bloqueio (ABS) (se equipado).................... 5-19 • Práticas para uma boa frenagem.................................................... 5-21 Condução econômica................................................................... 5-22 Condições especiais de condução............................................... 5-24
  • Condições perigosas de condução................................................... 5-24 • Desatolando o veículo....................................................................... 5-25 • Aderência nas curvas....................................................................... 5-25 • Condução noturna............................................................................ 5-26 • Condução sob chuva........................................................................ 5-26 • Condução em áreas inundadas....................................................... 5-27 • Condução fora de estrada................................................................ 5-27 • Condução em auto-estrada.............................................................. 5-27 Condução no inverno.................................................................. 5-28
  • Condução com gelo ou neve............................................................ 5-29 • Utilize anticongelante de alta qualidade........................................ 5-31 • Verifique as baterias e os cabos....................................................... 5-31 • Óleo do motor................................................................................... 5-31 • Velas e sistema de ignição................................................................ 5-31 • Fechaduras........................................................................................ 5-31 • Anticongelante para o lavador do para-brisa................................ 5-31 • Não deixe o freio de estacionamento congelar............................... 5-31 • Não deixe que gelo ou neve se acumulem sob o veículo................ 5-32 • Equipamentos de emergência......................................................... 5-32 • Não coloque objetos estranhos no compartimento do motor....... 5-32 Reboque........................................................................................ 5-32
  • Engates.............................................................................................. 5-33 • Correntes de segurança................................................................... 5-34 • Freios de reboque............................................................................. 5-34 • Dirigindo com um reboque.............................................................. 5-34 • Manutenção quando efetuar reboque............................................ 5-37 • Se decidir efetuar um reboque........................................................ 5-38 Peso do veículo............................................................................. 5-40
  • Peso em ordem de marcha básico................................................... 5-40 • Peso em ordem de marcha do veículo............................................ 5-40 • Peso de carga.................................................................................... 5-40 • Peso bruto permitido por eixo......................................................... 5-40 • Peso bruto máximo permitido por eixo.......................................... 5-40 • Peso bruto do veículo....................................................................... 5-40 • Peso bruto total do veículo.............................................................. 5-40 Conduzindo o seu veículo Conduzindo o seu veículo

⚠️ Os gases de escape podem ser perigosos!

Os gases de escape podem ser extremamente perigosos. Caso sinta o cheiro de gases de escape dentro do veículo, abra os vidros imediatamente. • Não inale os gases de escape. Os gases de escape do motor contêm monóxido de carbono, gás incolor e inodoro que pode causar inconsciência e morte por asfixia. Certifique-se que o sistema de escape não apresente vazamentos. O sistema de escape deve ser verificado sempre que o veículo for levantado para uma troca de óleo ou qualquer outra finalidade. Se perceber alteração no ruído de escape ou se algum objeto bater sob o veículo, recomendamos que o sistema seja verificado por conces- sionária autorizada Hyundai Motor Brasil (HMB).

  • Não deixe o motor funcionando em área fechada. Deixar o motor funcionar dentro de uma garagem, mesmo com a porta da garagem aberta, é uma prática perigosa. Nunca deixe o motor funcionar dentro de uma área fechada por mais tempo do que levaria para dar partida no motor e conduzir o veículo para fora do local.
  • Evite deixar o motor funcionando em marcha lenta por períodos prolongados com pessoas no interior do veículo. Se isso for necessário, faça-o apenas em uma área aberta, com o controle de entrada de ar na posição de ar externo, e coloque o con- trole de velocidade do ventilador na velocidade mais alta para forçar a entrada do ar externo para o interior do veículo.
  1. Se for necessário conduzir o veículo com a tampa do porta-malas aberto para acomodar algum objeto, proceda da seguinte maneira:
  2. Feche todos os vidros.
  3. Abra os difusores laterais.
  4. Ajuste o controle de entrada de ar na posição de ar externo, o controle de fluxo de ar na posição “Assoalho” ou “Rosto” e o controle de velocidade do ventilador na velocidade mais alta.

Para que o sistema de ventilação funcione corretamente, certifique-se que as entradas de ar localizadas na frente do para-brisa, estejam desobstruídas (sem folhas ou outros objetos).

Conduzindo o seu veículo

109. Conduzindo o seu veículo - Ilustração técnica do manual
109. Conduzindo o seu veículo
109. Conduzindo o seu veículo - Ilustração técnica do manual
109. Conduzindo o seu veículo
109. Conduzindo o seu veículo - Ilustração técnica do manual
109. Conduzindo o seu veículo
109. Conduzindo o seu veículo - Ilustração técnica do manual
109. Conduzindo o seu veículo

110. Inspeções necessárias

ATENÇÃO

Todos os passageiros devem usar o cinto de segurança sempre que o veículo estiver em movimento. Consulte “Cintos de segurança”, na seção 3, para mais informações sobre o uso apropriado deles.

ATENÇÃO Conduzir com distração pode resultar na perda de controle do veículo, o que pode provocar um acidente, ferimen- tos graves e morte. A responsabilidade primária do motorista está na operação segura e legal de um veículo, e a utili- zação de dispositivos portáteis, outros equipamentos ou sistemas do veículo que desviem os olhos do motorista, sua atenção e o foco da operação segura do veículo, ou que não sejam permitidos por lei, nunca deve ocorrer durante a condução do veículo.

  • Certifique-se que todos os vidros, espelho(s) retrovisor(es) externo(s) e lu- zes externas estejam limpos. • Verifique a condição dos pneus. • Verifique se há algum sinal de vazamento na parte inferior do veículo. • Certifique-se que não haja obstáculos na parte traseira, caso deseje engatar a mar- cha a ré.

Inspeções necessárias Os níveis dos fluidos, tais como, óleo do mo- tor, líquido de arrefecimento do motor, fluido do freio e líquido do lavador do para-brisa devem ser verificados periodicamente, com intervalos exatos dependendo do fluido. Para maiores detalhes, consulte a seção 7, “Manu- tenção”.

Recomendações antes de dar a partida no motor • Feche e trave todas as portas. • Banco posicionado de forma que todos os controles sejam facilmente alcançados. Espelhos retrovisores internos e externos ajustados. • Certifique-se que todas as luzes estejam funcionando. • Verifique todos os indicadores (nível de combustível e temperatura). • Verifique o funcionamento das luzes de advertência quando o interruptor de igni- ção estiver na posição “ON”. • Libere o freio de estacionamento e certifi- que-se que a luz de advertência do freio apague. Para um funcionamento seguro, certifique-se de estar familiarizado com seu veículo e equi- pamentos.

Conduzindo o seu veículo

110. Inspeções necessárias - Ilustração técnica do manual
110. Inspeções necessárias
110. Inspeções necessárias - Ilustração técnica do manual
110. Inspeções necessárias

POSIÇÕES DA CHAVE Posição do interruptor...

ATENÇÃO

Verifique sempre se não há pessoas, especialmente crianças, nas áreas ao redor de seu veículo antes de colocá-lo em “D” (Condução normal) ou “R” (Ré).

ATENÇÃO

Não dirigir sob influência de ál- cool ou drogas Beber e dirigir é perigoso. Dirigir alcoo- lizado é a causa número um de mortes no trânsito todos os anos. Até mesmo uma pequena quantidade de álcool afetará seus reflexos, percepções e julgamento. Dirigir sob a influência de drogas é tão perigoso quanto, ou mais perigoso do que dirigir alcoolizado. Você estará mais propenso a sofrer um acidente grave se beber ou usar drogas e dirigir. Se beber ou usar drogas, não dirija. Não ande no veículo com um motorista que acabou de beber ou usar drogas. Escolha um motorista que não bebeu ou chame um táxi.

ATENÇÃO

  • Quando pretender estacionar ou parar o veículo com o motor ligado, tenha cuidado para não pressionar o pedal do acelerador por um longo período de tempo. Isso pode superaquecer o motor ou o sistema de escape e provocar um incêndio. • Quando frear subitamente ou girar o volante de direção rapidamente, objetos soltos podem cair no assoalho e inter- ferir com o funcionamento dos pedais, podendo causar um acidente. Mantenha todos os objetos armazenados no veícu- lo com segurança. • Se não estiver concentrado na condu- ção do veículo, isso pode causar um acidente. Tenha cuidado ao operar algo que possa desviar sua atenção da con- dução, tal como, o áudio ou o telefone celular. É responsabilidade do motorista dirigir sempre com segurança.

POSIÇÕES DA CHAVE Posição do interruptor de ignição (se equipado) “LOCK” (Travado) O volante é travado para proteção contra roubo. A chave de ignição somente pode ser removida na posição “LOCK”. Ao girar o in- terruptor de ignição para a posição “LOCK”, pressione a chave para dentro, na posição “ACC”, e gire a chave para a posição “LOCK”.

Conduzindo o seu veículo

POSIÇÕES DA CHAVE Posição do interruptor... - Ilustração técnica do manual
POSIÇÕES DA CHAVE Posição do interruptor...
POSIÇÕES DA CHAVE Posição do interruptor... - Ilustração técnica do manual
POSIÇÕES DA CHAVE Posição do interruptor...
POSIÇÕES DA CHAVE Posição do interruptor... - Ilustração técnica do manual
POSIÇÕES DA CHAVE Posição do interruptor...

112. “START” (Partida)

“START” (Partida) Gire a chave de ignição para a posição “START” para dar a partida no motor. O motor de partida será acionado e continuará girando até que a chave seja liberada; em seguida, retorne a chave para a posição “ON”. A luz de advertência do freio pode ser verificada nesta posição.

Conduzindo o seu veículo

  • Certifique-se que o freio de estaciona- mento esteja acionado.
112. “START” (Partida) - Ilustração técnica do manual
112. “START” (Partida)
112. “START” (Partida) - Ilustração técnica do manual
112. “START” (Partida)
112. “START” (Partida) - Ilustração técnica do manual
112. “START” (Partida)

Sistema auxiliar de partida a frio...

  • Transmissão manual – Pressione total- mente o pedal da embreagem e coloque a alavanca de mudanças na posição Neu- tro. Mantenha o pedal da embreagem e o pedal do freio pressionados, enquanto estiver girando o interruptor de ignição para a posição “START”. Transmissão automática – Coloque a alavanca seletora na posição “P” (Esta- cionado). Pressione totalmente o pedal do freio. Também é possível dar partida no motor com a alavanca seletora na posição “N” (Neutro).
  • Coloque o interruptor de ignição na posi- ção “START” e mantenha-o nesta posição até a partida do motor (máximo de 10 se- gundos) e, em seguida, libere a chave.
  • Não espere o motor aquecer enquanto o veículo permanece parado. Comece diri- gindo em rotação moderada (evite acele- rar e desacelerar repentinamente).

A partida do motor deve ser realizada sem pressionar o pedal do acelerador.

CUIDADO Se o motor morrer enquanto estiver em movimento, não tente colocar a alavanca seletora na posição “P” (Es- tacionado). Se as condições do tráfego e da estrada permitirem, você poderá colocar a alavanca seletora na posi- ção “N” (Neutro) enquanto o veículo ainda estiver em movimento e girar o interruptor de ignição para a posição “START” para tentar uma nova partida no motor.

CUIDADO

  • Não dê partida durante mais de 10 segundos. Se o motor morrer ou fa- lhar, espere de 5 a 10 segundos an- tes de dar uma nova partida. Uma partida inadequada pode danificar o motor. • Não gire o interruptor de ignição para a posição START com o motor funcionando. Isto pode danificar o motor de partida.
  1. Sistema auxiliar de partida a frio (Veículos flex, motor 1.
  2. Se você der partida no motor equipado com sistema flex, quando a temperatura externa estiver baixa (abaixo de 20°C), o sistema de auxílio para partida a frio funcionará automa- ticamente, dependendo da condição de utili- zação. Para partida de um veículo flex quando o mo- tor estiver frio e a temperatura externa estiver baixa (abaixo de 20°C), deverá haver gasoli- na no reservatório. Para abastecer o reservatório de gasolina, consulte as páginas 2-12 e 4-29.

Conduzindo o seu veículo

Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...
Sistema auxiliar de partida a frio... - Ilustração técnica do manual
Sistema auxiliar de partida a frio...

114. Funcionamento da transmissão manual

A alavanca de mudanças pode ser movi- mentada sem pressionar o botão (1).

O botão (1) deve ser pressionado en- quanto se faz a movimentação da alavanca de mudanças.

Funcionamento da transmis- são manual A transmissão manual possui 5 ou 6 marchas á frente. O esquema de mudanças está inscrito no topo da manopla da alavanca de mudanças. A transmissão é totalmente sincronizada em todas as marchas a frente, a fim de que as mudanças tanto para urna marcha mais alta como para urna marcha mais baixa sejam efe- tuadas facilmente. Durante a mudança de marchas, pressione totalmente o pedal da embreagem e, em se- guida, libere-o lentamente. Caso o seu veícu- lo esteja equipado com interruptor de trava de ignição, o motor não entrará em funcionamen- to ao dar a partida no motor sem pressionar o pedal da embreagem (se equipado). A alavanca de mudanças deve voltar á posi- ção Neutro antes da mudança para a posição “R” (Ré). Pressione o botão (tipo B) localizado logo abaixo da manopla da alavanca de mu- danças, enquanto se faz a movimentação da alavanca de mudanças para a posição “R” (Ré). Certifique-se que o veículo esteja com- pletamente parado antes de mudar para a po- sição “R” (Ré). Nunca deixe o motor funcionar com o ponteiro do tacômetro (rpm) na região vermelha.

  • Em dias muito frios, a mudança de mar- chas pode tornar-se difícil enquanto o lubrificante da transmissão não estiver aquecido. Isso é normal e não prejudica a transmissão.

CUIDADO

  • Ao reduzir da 5a marcha para a 4a marcha, tome cuidado para não deslocar muito a alavanca para o lado esquerdo e, inadvertidamen- te, engatar a 2a marcha em vez da 4a. Tal redução brusca pode pro- vocar um excesso de rotação no motor, fazendo com que o ponteiro do tacômetro atinja a região ver- melha. Esse excesso de rotação pode danificar seriamente o motor. • Não reduza mais que 2 marchas de uma vez ou com o motor em alta ro- tação (5.000 rpm ou mais). Reduzir desta maneira pode danificar o mo- tor, a embreagem e a transmissão.

Conduzindo o seu veículo

114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual
114. Funcionamento da transmissão manual - Ilustração técnica do manual
114. Funcionamento da transmissão manual

115. Utilização da embreagem

ATENÇÃO

  • Antes de sair do banco do motorista, acione sempre o freio de estaciona- mento totalmente e desligue o motor. • Caso seu veículo tenha transmissão manual não equipada com interruptor de trava de ignição, ele poderá se mo- vimentar e causar um acidente grave ao dar a partida no motor sem pres- sionar o pedal da embreagem, com o freio de estacionamento liberado e a alavanca de mudanças fora da posi- ção Neutro. • Não utilize o freio motor (mudar de uma marcha alta para uma baixa) ra- pidamente ou em estradas escorrega- dias. O veículo pode escorregar cau- sando um acidente.
  • Caso o veículo esteja completamente pa- rado e ainda seja difícil engatar a 1a mar- cha ou “R” (Ré), coloque a alavanca de mudanças na posição Neutro e libere o pedal da embreagem. Pressione o pedal da embreagem até o fundo e, em seguida, movimente a alavanca de mudanças para a 1a marcha ou “R” (Ré).

CUIDADO

  • Para evitar desgaste prematuro e danos à embreagem, não dirija descansando o pé sobre o pedal da embreagem. Além disso, não utilize a embreagem para manter o veículo parado em uma ladeira enquanto espera o sinal abrir, etc. • Não descanse a mão sobre alavan- ca de mudanças enquanto estiver dirigindo, pois isso pode causar desgaste prematuro dos garfos de engate. • Para prevenir possíveis danos no sistema da embreagem, não arran- que com a segunda marcha enga- tada, exceto em pistas escorrega- dias.

Utilização da embreagem A embreagem deve ser totalmente pressiona- da antes de realizar as mudanças de marcha e depois, liberada lentamente. Durante a con- dução do veículo, o pedal da embreagem de- ve estar sempre totalmente liberado. Enquan- to estiver dirigindo, não descanse o pé sobre o pedal da embreagem, pois isso pode causar desgaste prematuro do sistema. Não acione parcialmente a embreagem para segurar o veículo em um aclive. Isso pode causar des- gaste desnecessário. Para segurar o veículo em um aclive, utilize o freio de serviço ou o freio de estacionamento. Não acione o pedal da embreagem rápida e repetidamente

CUIDADO

Ao acionar o pedal da embreagem, pressione-o totalmente. Caso não pressione totalmente o pedal da em- breagem, a embreagem sofrerá des- gaste prematuro ou poderá ocorrer ruído.

Conduzindo o seu veículo

  • Reduza a velocidade ao trafegar sob efei- to de ventos laterais. Isso lhe dará maior controle sobre o veículo. • Certifique-se que o veículo esteja com- pletamente parado antes de engatar a “R” (Ré). A transmissão poderá ser danifica- da caso esta precaução não seja segui- da. Para engatar a “R” (Ré) (no caso do tipo A), pressione a embreagem, mova a alavanca de mudanças para ponto morto, espere 3 segundos e engate a “R” (Ré). • Seja bastante cuidadoso ao dirigir em pis- tas escorregadias. Tenha cuidado espe- cial ao frear, acelerar ou fazer mudanças de marchas. Em pistas escorregadias, uma mudança repentina de velocidade poderá causar a perda de tração das ro- das e a consequente perda de controle do veículo.
115. Utilização da embreagem - Ilustração técnica do manual
115. Utilização da embreagem
115. Utilização da embreagem - Ilustração técnica do manual
115. Utilização da embreagem
115. Utilização da embreagem - Ilustração técnica do manual
115. Utilização da embreagem
115. Utilização da embreagem - Ilustração técnica do manual
115. Utilização da embreagem
115. Utilização da embreagem - Ilustração técnica do manual
115. Utilização da embreagem

116. Sugestões de condução

Sugestões de condução

  • Nunca desengrene o veículo em uma descida. Isso pode ser extremamente perigoso. Mantenha sempre uma marcha engrenada com o veículo em movimento. • Não sobrecarregue os freios para evitar superaquecimento, perda de eficiência e danos. Ao conduzir o veículo em um declive acentuado, diminua a velocidade e selecione uma marcha mais reduzida. Quando fizer isso, o freio motor ajudará manter ou diminuir a velocidade do veí- culo. • Reduza a velocidade antes de selecionar uma marcha mais reduzida. Isso evitará um excesso de rotação, o que poderá causar danos no motor.

Conduzindo o seu veículo Sugerimos que, para a melhoria da eficiência energética, os veículos equipados com motores 1.0L e 1.6L e transmissão manual, podem seguir as informações de velocidades de trocas de marchas mencionadas na tabela abaixo. Obs.: Os valores de velocidade abaixo se tratam de mera referência, a velocidade recomenda- da de troca de marcha pode variar de acordo com as condições de condução, quantidade de carga, condições do pavimento, relevo, entre outras.

Condições normais de condução podem consideradas aquelas onde, por exemplo, temos carga leve no veículo, boas condições de pavimento e relevo plano e toda condição diferente pode ser considerada condição severa (veja as condições de troca de marchas indicada nas tabelas abaixo).

Transmissão manual de 5 velocidades - Motores 1.0L

TROCAS DE MARCHAS CONDIÇÃO

DE CONDUÇÃO 1ª para 2ª 2ª para 3ª 3ª para 4ª 4ª para 5ª

VELOCIDADE NA

CIDADE (km/h)

20 30 40 50 Normal

21 40 65 72 Severa

VELOCIDADE NA

ESTRADA (km/h) 25 40 65 72 -

Transmissão manual 6 velocidades - Motores 1.6L e 1.0L Turbo

TROCAS DE MARCHAS CONDIÇÃO

DE CONDUÇÃO 1ª para 2ª 2ª para 3ª 3ª para 4ª 4ª para 5ª 5ª para 6ª

VELOCIDADE NA

CIDADE (km/h)

VELOCIDADE NA

ESTRADA (km/h) 20 40 55 63 73,5 -

Conduzindo o seu veículo

Pressione o pedal do freio e o botão de destravamento da alavanca seletora ao mudar de marcha. (Se o veículo não for equipado com o sistema de travamento de mudança, não é neces- sário pressionar o pedal do freio. Porém, é recomendado pressionar o pedal do freio para evitar movimentos inesperados do veículo). Pressione o botão de destravamento da alavanca seletora ao mudar de marcha. A alavanca seletora pode ser movida livremente.

TRANSMISSÃO AUTOMÁTICA (SE EQUIPADO) Operação da transmissão automática

A transmissão automática possui 6 velocida- des para frente e uma para trás. As velocidades individuais são selecionadas automaticamente, dependendo da posição da alavanca de mudança.

⚠️ Q Q NOTA

Caso a bateria tenha sido desconectada, as pri- meiras mudanças em um veículo novo poderão ser levemente ásperas. Esta é uma condição normal e a sequência de mudanças se ajustará após alguns ciclos pelo TCM (Módulo de con- trole da transmissão) ou PCM (Módulo de con- trole do trem de força).

Conduzindo o seu veículo

Para um funcionamento suave, pressione o pedal do freio ao mudar da posição "N" (neu- tro) para uma marcha a frente "D" ou a ré "R".

Posições da transmissão automática

A luz indicadora no painel de instrumentos mostra a posição da alavanca seletora quan- do o interruptor de ignição estiver na posição “ON”.

“P” (Estacionado) Antes de colocar a alavanca seletora na posição “P” (Estacionado), imobilize com- pletamente o veículo. Esta posição trava a transmissão automática e evita que as rodas dianteiras girem.

⚠️ ATENÇÃO

Transmissão automática

  • Verifique sempre se não há pes- soas, especialmente crianças, nas áreas ao redor de seu veículo an- tes de colocá-lo em “D” (Condução normal) ou “R” (Ré). • Antes de sair do banco do motorista, certifique-se sempre que a alavanca seletora esteja na posição “P” (Estacionado) e, em seguida, acione o freio de estacionamento e desligue o motor. Movimentos inesperados e repentinos do veículo podem acontecer se essas precauções não forem seguidas na ordem indicada. • Não utilize o freio motor (mudar de uma marcha alta para uma baixa) rapidamente ou em estradas es- corregadias. O veículo pode escor- regar causando um acidente.

⚠️ CUIDADO

  • Para evitar danos à sua transmis- são automática, não acelere o mo- tor na posição “R” (Ré) ou em qual- quer marcha a frente com o veículo freado. • Quando estiver parado em um acli- ve, não segure o veículo com a po- tência do motor. Use o freio de es- tacionamento ou o freio de serviço. • Não mude de “N” (Neutro) ou “P” (Estacionado) para “D” (Condução normal) ou “R” (Ré) quando o mo- tor estiver acima da marcha lenta. ATENÇÃO
  • Mudar para “P” (Estacionado) en- quanto o veículo estiver em movi- mento pode travar as rodas, levan- do à perda do controle do veículo. • Não utilize a posição “P” (Estacio- nado) no lugar do freio de esta- cionamento. Certifique-se sempre que a alavanca seletora esteja na posição “P” (Estacionado) e acio- ne totalmente o freio de estaciona- mento. • Nunca deixe crianças desacompa- nhadas no interior do veículo.

Conduzindo o seu veículo

⚠️ CUIDADO

A transmissão automática pode ser da- nificada se for colocada posição “P” (Estacionado) enquanto o veículo esti- ver em movimento.

“N” (Neutro) As rodas e a transmissão automática não estão travadas. O veículo se movimentará li- vremente mesmo nos declives mais suaves, a não ser que utilize o freio de estacionamento ou o freio de serviço.

Sistema de travamento da alavanca seletora (se equipado)

  1. Para sua segurança, a transmissão auto- mática possui um sistema de travamento da alavanca seletora que impede a mudança da posição “P” (Estacionado) ou “N” (Neutro) pa- ra a posição “R” (Ré), a menos que o pedal do freio seja pressionado. Para mudar a trans- missão da posição “P” (Estacionado) ou “N” (Neutro) para a posição “R” (Ré):
  2. Pressione o pedal do freio e mantenha-o pressionado.
  3. Dê partida no motor ou gire o interruptor de ignição para a posição “ON”.
  4. Mova a alavanca seletora. Caso o pedal do freio seja pressionado e libe- rado repetidamente, com a alavanca seletora na posição “P” (Estacionado), um ruído de trepidação será ouvido próximo da alavanca seletora. Essa é uma condição normal.

⚠️ ATENÇÃO

116. Sugestões de condução - Ilustração técnica do manual
116. Sugestões de condução
116. Sugestões de condução - Ilustração técnica do manual
116. Sugestões de condução
116. Sugestões de condução - Ilustração técnica do manual
116. Sugestões de condução
116. Sugestões de condução - Ilustração técnica do manual
116. Sugestões de condução

“R” (Ré) Utilize esta posição para...

⚠️ CUIDADO

Antes de mudar para a posição “R” (Ré) ou sair dela, imobilize completamente o veículo. A transmissão automática pode ser danificada se for colocada posição “R” (Ré) enquanto o veículo es- tiver em movimento para frente, exceto conforme explicado em “Balançando o veículo”, nesta seção.

“R” (Ré) Utilize esta posição para fazer o seu veículo se movimentar para trás.

“D” (Condução normal) Esta é posição normal de condução para fren- te. A transmissão mudará automaticamente e em sequência as 6 marchas, fornecendo a melhor economia de combustível e a melhor potência. Para mais potência, quando estiver ultrapas- sando outro veículo ou subindo aclives, pres- sione totalmente o acelerador. Isto fará com que a transmissão reduza uma marcha auto- maticamente.

⚠️ Q Q NOTA

Pare o veículo completamente antes de colocar a alavanca seletora da posição “N” (Neutro) para posição “D” (Condução normal).

Não conduza com a alavanca seletora na posição N (Neutro). O freio motor não irá funcionar e poderá causar um acidente.

⚠️ ATENÇÃO

Pressione totalmente o pedal do freio antes e durante a mudança da posição “P” (Estacionado) para outra posição, a fim de evitar que o veículo se movi- mente inadvertidamente, o que pode causar ferimentos em pessoas dentro ou ao redor do veículo.

Conduzindo o seu veículo

Sugestões de condução

  • Nunca mude a alavanca seletora da posi- ção "P" (Estacionado) ou "N" (Neutro) pa- ra qualquer outra posição pressionando simultaneamente o pedal do acelerador. • Nunca mude a alavanca seletora para a posição "P" (Estacionado) quando o veí- culo estiver em movimento. • Certifique-se que o veículo esteja com- pletamente imobilizado, antes de colocar a alavanca seletora na posição "R" (Ré) ou "D" (Condução normal). • Nunca desengrene o veículo em uma descida. Isso pode ser extremamente perigoso. Mantenha sempre uma marcha engrenada com o veículo em movimento. • Não sobrecarregue os freios para evitar superaquecimento e danos. Ao conduzir o veículo em um declive acentuado, dimi- nua a velocidade e selecione uma mar- cha mais reduzida. Utilize sempre o freio motor. • Reduza a velocidade antes de selecionar uma marcha mais reduzida, para evitar que ela não seja engatada.
  • Utilize sempre o freio de estacionamento. Nunca utilize apenas a posição "P" (Esta- cionado) da transmissão automática para manter o veículo imobilizado. • Tenha mais cuidado ao conduzir o veí- culo sobre pistas escorregadias. Tenha cuidado especial ao frear, acelerar ou fazer mudanças de marchas. Em pistas escorregadias, uma mudança súbita de velocidade poderá causar a perda de tra- ção das rodas motrizes e a consequente perda de controle do veículo. • Para obter um desempenho ideal e econômico do veículo, pressione e libere suavemente o pedal do acelerador.

ATENÇÃO

  • Utilize sempre o cinto de segurança! No momento de uma colisão, a pes- soa que não estiver utilizando o cinto de segurança tem maior probabilidade de sofrer ferimentos graves ou morrer do que aquela que o estiver utilizando. • Evite curvas em alta velocidade. • Não faça movimentos de direção brus- cos, como mudanças de faixa ou con- versões rápidas. • O risco de capotamento é maior quan- do se perde o controle do veículo em alta velocidade. • A perda do controle do veículo é co- mum quando duas ou mais rodas per- dem o contato com a pista e o moto- rista vira demais o volante para tentar retornar. • No caso do veículo sair da pista, não vire o volante abruptamente para ten- tar voltar. Neste caso, é aconselhável primeiro diminuir a velocidade antes de manobrar para retornar. • Jamais exceda os limites de velocida- de.

Conduzindo o seu veículo

“R” (Ré) Utilize esta posição para... - Ilustração técnica do manual
“R” (Ré) Utilize esta posição para...

118. Partindo em um aclive (subida) acentuado

Partindo em um aclive (subida) acentuado Para partir em um aclive acentuado mante- nha o freio de estacionamento acionado pres- sione o pedal do freio e coloque a alavanca seletora em "D" (Condução normal). Selecio- ne a marcha apropriada dependendo do peso da carga e da inclinação do aclive e libere o freio de serviço. Pressione o acelerador gra- dualmente enquanto libera o freio de estacio- namento.

Conduzindo o seu veículo

119. Freios traseiros a tambor (se equipado)

ATENÇÃO

Freio de estacionamento Aplicar o freio de estacionamento, en- quanto o veículo estiver em movimento a velocidades normais, pode causar uma perda súbita de controle do veí- culo. Se você precisar usar o freio de estacionamento para parar o veículo, tenha muito cuidado ao aplicá-lo.

Freios traseiros a tambor (se equipado) Os freios traseiros não possuem indicadores de desgaste, faça portanto, uma inspeção nas lonas de freio quando escutar um ruído de atrito. Faça também uma inspeção cada vez que fizer um rodízio de pneus ou quando as pastilhas dos freios dianteiros forem subs- tituídas.

CUIDADO

  • Para evitar reparos caros de freio, não continue a dirigir com pasti- lhas de freio gastas. • Substitua sempre as pastilhas ou lonas de freio dos conjuntos dian- teiros ou traseiros sempre que o desgaste do material de tração for alto.

Conduzindo o seu veículo

120. Liberação do freio de estacionamento

Liberação do freio de estaciona- mento

Para acionar o freio de estacionamento, acio- ne primeiro o freio de serviço e, em seguida, puxe a alavanca do freio de estacionamento o máximo possível.

Para liberar o freio de estacionamento, pri- meiro acione o freio de serviço e puxe ligeira- mente a alavanca do freio de estacionamento para cima. Em seguida, pressione o botão de liberação (1) e abaixe a alavanca do freio de estacionamento (2) enquanto continua pres- sionando o botão. Se o freio de estacionamento não for liberado, ou não for totalmente liberado, procure uma concessionária autorizada Hyundai Motor Brasil (HMB) para verificação do sistema.

CUIDADO

  • Dirigir com o freio de estaciona- mento acionado causará desgaste excessivo das pastilhas de freio e do disco de freio. • Não acione o freio de estaciona- mento enquanto o veículo estiver em movimento, exceto em uma situação de emergência. Isso po- de danificar o sistema do veículo e colocar em risco a segurança na condução.

Conduzindo o seu veículo

120. Liberação do freio de estacionamento - Ilustração técnica do manual
120. Liberação do freio de estacionamento

121. Sistema de freios antibloqueio (ABS) (se equipado)

ATENÇÃO

  • Para evitar o movimento involuntário ao parar e sair do veículo, não utilize a alavanca seletora no lugar do freio de estacionamento. Acione o freio de estacionamento e certifique-se que a alavanca seletora esteja em “P”(Estacionado) para veículos equi- pados com transmissão automática. • Nunca permita que alguém não fa- miliarizado com o veículo toque no freio de estacionamento. Se o freio de estacionamento for liberado aciden- talmente, podem ocorrer ferimentos graves. • Todos os veículos devem ter sempre o freio de estacionamento totalmente acionado ao estacionar, para evitar um movimento acidental do veículo, que possa ferir os ocupantes ou pe- destres.

Verifique a luz de advertência do freio girando o interruptor de ignição para a posição “ON” (não dê partida no motor). Esta luz acenderá quando o freio de estacionamento for acionado com o in- terruptor de ignição na posição “START” ou “ON”. Antes de dirigir, certifique-se que o freio de esta- cionamento esteja totalmente liberado e a luz de advertência do freio esteja apagada. Se a luz de advertência do freio permanecer acesa, depois do freio de estacionamento ser liberado, enquanto o motor estiver em funciona- mento, pode haver um funcionamento incorreto no sistema de freio. É necessário atenção imediata. Se possível, pare de dirigir o veículo imediatamen- te. Se isso não for possível, tenha o máximo cuida- do enquanto conduz o veículo e apenas continue a dirigi-lo até poder encontrar um local seguro. Procure imediatamente uma concessionária auto- rizada Hyundai Motor Brasil (HMB).

Sistema de freios anti-bloqueio (ABS) (se equipado)

ATENÇÃO O ABS (ou ESC) não evitará acidentes devido a manobras de condução im- próprias ou perigosas. Mesmo que o controle do veículo tenha melhorado durante freadas de emergência, mante- nha sempre uma distância segura entre o seu veículo e os outros à sua frente. Quando as condições da estrada não forem satisfatórias, a velocidade deve- rá ser sempre reduzida. A distância de frenagem para veículos equipados com sistema de frenagem anti-travamento (ou Sistema de Controle de Estabili- dade Eletrônico) pode ser maior do que nos veículos não equipados em estradas com as seguintes condições. • Condução em piso irregular, are- noso ou coberto de neve. • Condução com correntes para ne- ve ou gelo instaladas nos pneus.

Conduzindo o seu veículo

  • Condução em estradas onde o pavimento esteja escorregadio ou existam desníveis. As característi- cas de segurança do ABS (ou ESC) equipado no veículo não devem ser testadas em alta velocidade ou em curvas. Esses testes estariam apenas colocando em risco a sua segurança e a de terceiros.

O sistema de freios anti-bloqueio (ABS) mo- nitora continuamente a rotação das rodas. Se elas estiverem na iminência do travamento, o sistema ABS modula repetidamente a pres- são hidráulica do freio para as rodas. Ao utilizar os freios sob condições que pos- sam travar as rodas, um ruído “tik-tik” nos freios poderá ser ouvido ou uma pulsação no pedal do freio poderá ser sentida. Isso é normal e significa que seu sistema ABS está ativo. Para obter a máxima eficiência do sistema ABS em situações de emergência, não tente modular a pressão do freio e não tente bom- bear os freios. Pressione o pedal do freio o máximo possível ou o máximo que a situação permitir e deixe que o ABS controle a força a ser distribuída aos freios.

Q Q NOTA Quando o veículo começa a se movimentar após a partida do motor, pode-se ouvir um clique no compartimento do motor. Essa condição é normal e indica que o sistema de freios anti- -bloqueio está funcionando adequadamente.

  • Mesmo com o sistema de freios anti-blo- queio, seu veículo ainda precisa de uma distância de frenagem suficiente. Mante- nha sempre uma distância segura do veí- culo que estiver à sua frente. • Desacelere sempre ao fazer curvas. O sistema de freios anti-bloqueio não pode prevenir acidentes ocasionados por ex- cesso de velocidade. • Em superfícies escorregadias ou irre- gulares, o funcionamento do sistema de freios anti-bloqueio pode resultar em uma distância de frenagem maior do que os veículos equipados com um sistema de freios convencionais.

CUIDADO

  • Caso a luz de advertência do sis- tema de freios ABS esteja acesa e assim permaneça, você pode estar com problemas no ABS. Neste ca- so, os freios regulares continuarão funcionando normalmente. • A luz de advertência do sistema de freios ABS ficará acesa duran- te aproximadamente 3 segundos, após o interruptor de ignição ser colocado na posição “ON”. Du- rante esse tempo, o ABS fará um autodiagnóstico e a luz apagará se estiver tudo normal. Caso ela con- tinue acesa, talvez exista algum problema com o ABS. Contate uma concessionária autorizada Hyundai Motor Brasil (HMB) o mais rápido possível.

Conduzindo o seu veículo

121. Sistema de freios antibloqueio (ABS) (se equipado) - Ilustração técnica do manual
121. Sistema de freios antibloqueio (ABS) (se equipado)
121. Sistema de freios antibloqueio (ABS) (se equipado) - Ilustração técnica do manual
121. Sistema de freios antibloqueio (ABS) (se equipado)
121. Sistema de freios antibloqueio (ABS) (se equipado) - Ilustração técnica do manual
121. Sistema de freios antibloqueio (ABS) (se equipado)
121. Sistema de freios antibloqueio (ABS) (se equipado) - Ilustração técnica do manual
121. Sistema de freios antibloqueio (ABS) (se equipado)

122. Práticas para uma boa frenagem

CUIDADO

  • Quando dirigir em uma estrada com pouco atrito, como uma es- trada coberta de gelo, e utilizar repetidamente seus freios, o ABS ficará continuamente ativo e a luz de advertência do ABS acenderá. Estacione seu veículo em um local seguro e desligue o motor. • Dê uma nova partida no motor. Se a luz de advertência do ABS apagar, então o sistema ABS está normal. Caso contrário, talvez exista algum problema com o ABS. Contate uma concessionária autorizada Hyundai Motor Brasil (HMB) o mais rápido possível.

Q Q NOTA Quando for necessário uma partida com bate- ria auxiliar, por causa de uma bateria descarre- gada, o motor pode não funcionar suavemente e a luz de advertência do ABS pode acender ao mesmo tempo. Isso ocorre por causa da baixa tensão da bateria. Mas não significa que seu ABS está com defeito. • Não acione os freios de modo intermitente (bombear o pedal de freio)! • Recarregue a bateria antes de dirigir o veículo.

Práticas para uma boa frena- gem

ATENÇÃO

  • Sempre que sair do veículo ou es- tacioná-lo, acione sempre o freio de estacionamento o máximo possível e coloque a transmissão do veículo totalmente na posição “P” (Estaciona- do). Se o freio de estacionamento não estiver totalmente acionado, o veículo pode se movimentar inadvertidamen- te e causar ferimentos no motorista ou em outras pessoas. • Ao serem estacionados, todos os veículos devem sempre ter o freio de estacionamento totalmente acionado, a fim de evitar movimento involuntário dos mesmos, o que poderá ferir ocupantes ou pedestres.
  • Antes de partir com o veículo, verifique se o freio de estacionamento está libera- do e se a respectiva luz indicadora está apagada. • Ao atravessar áreas alagadas ou lavar o veículo, os freios poderão ficar molhados, reduzindo a capacidade de frenagem ou fazendo o veículo puxar para um dos la- dos. • Para secar os freios, pressione várias ve- zes de leve o pedal do freio, até que o sistema volte ao normal, tomando cuida- do para manter o veículo controlado. Se a eficiência do freio não voltar ao normal, estacione o veículo assim que for possí- vel fazê-lo em segurança, e procure uma concessionária autorizada Hyundai Motor Brasil (HMB). • Não trafegue por declives com o veículo desengrenado. Isso pode ser muito peri- goso. Mantenha o veículo sempre engre- nado, utilizando os freios para reduzir a velocidade antes de engrenar uma mar- cha mais reduzida, fazendo com que o freio motor possa contribuir para manter uma velocidade segura.

Conduzindo o seu veículo

  • Não conduza o veículo com o pé apoiado sobre o pedal do freio. Isso pode ser muito perigoso, provocando o superaquecimen- to dos freios, reduzindo sua eficiência, no caso de uma emergência, e causando desgaste prematuro dos componentes. • Se furar um pneu com o veículo em mo- vimento, freie levemente para reduzir a velocidade, mantendo o veículo em linha reta o máximo possível até que a veloci- dade seja suficientemente baixa para po- der sair da estrada e parar o veículo em um local seguro. • Se o veículo for equipado com transmis- são automática, não deixe-o andar ao se- lecionar uma marcha. Mantenha o pé no pedal do freio evitando o deslocamento do veículo. • É necessário tomar certos cuidados ao estacionar em uma rampa. Acione firme- mente o freio de estacionamento e colo- que a alavanca seletora na posição “P” (transmissão automática). Se o veículo estiver voltado para baixo, vire as rodas para a guia, impedindo que o veículo se desloque. Se o mesmo estiver com a fren- te para cima, vire as rodas dianteiras para o lado contrário. Se não houver uma guia, coloque calços nas rodas.
  • Sob certas condições, o freio de estacio- namento pode congelar na posição acio- nado. Isso pode ocorrer com frequência quando houver acúmulo de neve ou ge- lo ao redor dos freios traseiros ou se os freios estiverem molhados. Se julgar que isso pode acontecer, utilize o freio de es- tacionamento apenas temporariamente, ou seja, até colocar a alavanca seletora na posição "P" (transmissão automática) e calçar as rodas traseiras para que o veículo não se movimente. Em seguida, libere o freio de estacionamento. • Ao parar em uma subida, procure não "segurar" o veículo com o pedal do acele- rador. Isto pode superaquecer a transmis- são. Procure utilizar sempre o pedal do freio ou o freio de estacionamento.

CONDUÇÃO ECONÔMICA A economia de combustível do seu veículo depende, principalmente, de seu estilo de condução, por onde e quando dirige. Cada um desses fatores afeta a relação quilô- metros por litro de combustível. Para que seu veículo funcione da maneira mais econômica possível, utilize as seguintes sugestões de condução para ajudá-lo a economizar dinhei- ro tanto no combustível quanto na manuten- ção: • Dirija com cautela. Evite acelerações ou frenagens bruscas, procurando sempre manter uma velocidade constante. Quan- do parado em semáforos, não acelere desnecessariamente o veículo. Adapte- -se à velocidade do tráfego para não pre- cisar frear ou acelerar sem necessidade. Procure evitar locais com trânsito con- gestionado. Mantenha-se sempre a uma distância segura dos veículos à sua frente para evitar frenagens repentinas, o que contribui para diminuir a durabilidade do sistema de freios. • Quanto maior a velocidade do veículo, maior será o consumo de combustível. Evite dirigir em aceleração máxima. Con- duzir o veículo em velocidade moderada e constante em uma estrada é uma das formas mais eficientes de economizar combustível.

Conduzindo o seu veículo

  • Não conduza o veículo com o pé apoia- do sobre o pedal do freio ou da embrea- gem. Isso pode aumentar o consumo de combustível e também o desgaste dos componentes. Além disso, dirigir com o pé apoiado no pedal do freio pode cau- sar superaquecimento do freio, reduzindo sua eficiência e podendo causar conse- quências mais graves. • Tenha cuidado com os pneus. Mantenha os pneus calibrados de acordo com a pressão recomendada. Pneus com baixa pressão aumentam a resistência ao rola- mento e o consumo de combustível. Além disso, a baixa pressão aumenta o des- gaste dos pneus e afeta negativamente o controle sobre o veículo e a estabilidade. Verifique a pressão e o estado geral dos pneus pelo menos uma vez por mês. • Certifique-se que as rodas estejam ali- nhadas corretamente. O desalinhamen- to ocorre quando as rodas são frequen- temente batidas nas guias ou quando o veículo é conduzido em alta velocidade sobre superfícies irregulares. O desali- nhamento provoca o desgaste mais rá- pido dos pneus e também pode resultar em outros problemas, bem como maior consumo de combustível.
    1. Mantenha seu veículo sempre em boas condições de manutenção. Isso ajuda a economizar combustível e a diminuir os custos de eventuais reparos. Efetue a manutenção de acordo com os intervalos recomendados na seção
    2. Veículos uti- lizados sob condições mais severas, ne- cessitam de manutenção mais frequente (para maiores detalhes, consulte a seção 7). • Mantenha seu veículo sempre limpo. É importante evitar que resíduos (barro, pi- che, etc.) fiquem depositados sob a parte inferior do veículo, pois podem contribuir para a corrosão das partes metálicas, além de representarem um peso extra, acarretando maior consumo de combus- tível. • Não carregue peso desnecessário. Isso contribui para o aumento no consumo de combustível. • Não deixe o motor funcionando em mar- cha lenta além do tempo necessário. Quando parado (sem ser no trânsito), desligue o motor e volte a ligá-lo somente quando for movimentar o veículo.
  • Lembre-se de que o motor de seu veícu- lo não necessita de longos períodos de aquecimento. Após a partida do motor, deixe-o funcionando durante uns 10 ou 20 segundos antes de engatar uma marcha. Entretanto, em locais de clima mais frio, é recomendável aquecer o motor por um período um pouco maior. • Não sobrecarregue o motor utilizando marchas reduzidas a não ser em baixa velocidade. Para conduzir em velocida- de moderada, utilize marchas mais altas, pois isto faz com que o motor trabalhe em rotações menores e dentro dos limites re- comendados. • O sistema de ar condicionado é acionado por parte da potência do motor. Utilize-o de forma moderada para auxiliar na eco- nomia de combustível. • Vidros abertos em alta velocidade podem reduzir a economia de combustível. • A economia de combustível é menor com ventos laterais e contrários. Para ajudar a compensar um pouco dessa perda, di- minua a velocidade ao dirigir sob essas condições.

Conduzindo o seu veículo

122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem
122. Práticas para uma boa frenagem - Ilustração técnica do manual
122. Práticas para uma boa frenagem

CONDIÇÕES ESPECIAIS DE CONDUÇÃO Condições perigosas...

ATENÇÃO

Motor desligado durante o mo- vimento do veículo Nunca desligue o motor para descer declives ou quando o veículo estiver em movimento. A direção hidráulica e os freios assistidos a vácuo não funcionarão corretamente se o motor não estiver em funcionamento. Em vez disso, mantenha o motor ligado e reduza para uma marcha apropriada para obter o efeito do freio motor. Além disso, desligar a ignição enquanto estiver dirigindo pode acionar a trava do volante de direção (se equipado), resultando na perda do controle do veículo, o que poderia causar ferimentos graves ou morte.

Ao encontrar condições perigosas como ala- gamento, neve, gelo, lama, areia, ou perigos similares, siga estas sugestões: • Dirija com cuidado e mantenha uma dis- tância maior do veículo à sua frente para frear com segurança. • Evite movimentos bruscos ao frear ou di- rigir. • Ao frear com freios não equipados com ABS, acione e solte continuamente o pe- dal do freio (movimento de bombeamen- to) com movimento suave para cima e para baixo até que o veículo pare.

  • Se atolar na neve, lama ou areia, utilize a 2a marcha. Acelere lentamente para evi- tar que as rodas girem sem sair do lugar. • Utilize areia, correntes nos pneus ou outro material não escorregadio sob as rodas para fornecer tração às rodas quando es- tiver atolado no gelo, neve ou lama.

CONDIÇÕES ESPECIAIS DE CONDUÇÃO Condições perigosas de con- dução

ATENÇÃO

ABS

Não bombeie o pedal do freio em veí- culos equipados com ABS.

ATENÇÃO

Redução de marcha Reduzir uma marcha em veículos com transmissão automática, durante a condução em superfícies escorrega- dias, pode causar um acidente. Uma mudança repentina na velocidade das rodas pode fazer com que os pneus derrapem. Tenha cuidado ao reduzir a marcha em superfícies escorregadias.

Manter o veículo em boas condições de fun- cionamento é importante tanto para a econo- mia quanto para a segurança. Por isso, peça a uma concessionária autorizada Hyundai Motor Brasil (HMB) realizar as inspeções e manutenções programadas.

Conduzindo o seu veículo

124. Aderência nas curvas

Se for necessário balançar o veículo para desatolá-lo da neve, areia ou lama, primeira- mente gire o volante de direção para a direita e para a esquerda para limpar a área ao redor das rodas dianteiras. Em seguida, desloque para trás e para frente entre a 1a marcha e a ré em veículos equipados com transmis- são manual, ou posição “R” (Ré) e qualquer marcha a frente em veículos equipados com transmissão automática. Não acelere o motor e faça as rodas patinarem o mínimo possível. Se ainda estiver atolado depois de algumas tentativas, chame um veículo de reboque para evitar o superaquecimento do motor e possí- veis danos à transmissão.

CUIDADO

Tentar desatolar por períodos prolon- gados pode causar o superaquecimen- to do motor, danos ou falhas à trans- missão e danos aos pneus.

ATENÇÃO

Patinar as rodas Evite fazer com que as rodas patinem a uma velocidade superior a 56 km/h. Pa- tinar as rodas em velocidades elevadas quando o veículo estiver parado pode causar superaquecimento e resultar em danos aos pneus podendo ferir as pessoas ao redor do veículo.

ATENÇÃO Se seu veículo atolar na neve, lama, areia, etc., tente movimentá-lo para frente e para trás sucessivamente, sem deixar as rodas patinarem, para desa- tolá-lo. Não realize este procedimen- to se houver pessoas ou objetos nas proximidades do veículo. Durante este procedimento, o veículo pode liberar- -se repentinamente, movendo-se para frente ou para trás ou para os lados, e causar ferimentos graves ou danos às pessoas ou objetos ao redor.

Evite frear ou mudar de marchas nas cur- vas, especialmente com piso escorregadio ou molhado. O ideal é entrar na curva a uma velocidade adequada em que seja possível terminá-la. Seguindo esta recomendação, vo- cê estará contribuindo para o aumento de sua segurança e da vida útil dos pneus.

Aderência nas curvas

Conduzindo o seu veículo

124. Aderência nas curvas - Ilustração técnica do manual
124. Aderência nas curvas

125. Condução noturna

Como a condução noturna oferece mais peri- gos do que a condução diurna, seguem algu- mas dicas importantes para lembrar: • Diminua a velocidade e mantenha uma distância maior entre você e os outros veículos, pois pode ser mais difícil de enxergá-los durante a noite, especialmente em áreas sem iluminação.

Condução noturna

  • Ajuste o espelho retrovidor interno para reduzir o ofuscamento dos faróis provoca- do por outros veículos. • Mantenha seus faróis limpos e alinhados corretamente em veículos não equipados com alinhamento automático de faróis. Os faróis sujos ou não alinhados tornarão muito mais difícil a visão noturna. • Evite olhar diretamente para os faróis de veículos que trafegam na direção opos- ta. A visão pode ser prejudicada e levará alguns segundos para que seus olhos se readaptem à escuridão.

Chuva e estradas molhadas podem resultar em uma condução perigosa, especialmente se não estiver preparado para a superfície es- corregadia. Seguem algumas sugestões para considerar ao dirigir na chuva: • Uma chuva forte fará com que a visão fi- que mais difícil e aumentará a distância necessária para parar o veículo, portanto diminua a velocidade. • Mantenha o limpador do para-brisa em boas condições. Substitua as palhetas do limpador do para-brisa sempre que apre- sentarem sinais de desgaste ou deixarem áreas sem limpar no para-brisa.

Conduzindo o seu veículo

  • Se o pneus não estiverem em boas con- dições, frear rapidamente em uma pista molhada poderá causar derrapagem e, possivelmente, um acidente. Certifique-se de que os pneus estejam em bom estado. • Acenda os faróis para fazer com que os outros motoristas possam vê-lo facilmen- te. • Dirigir muito rápido através de poças po- derá afetar seus freios. Se precisar atra- vessar poças, tente dirigir mais devagar. • Se achar que seus freios estão molhados, utilize-os lentamente enquanto estiver di- rigindo até que o freio volte a funcionar normalmente.

Condução em áreas inundadas

Evite dirigir em áreas inundadas a menos que tenha certeza de que o nível da água não esteja mais alto do que o fundo do centro de roda. Dirija lentamente em qualquer área com água. Deixe uma distância de frenagem adequada, pois o desempenho do freio pode ser afetado. Após dirigir através da água, seque os freios utilizando-os suavemente e várias vezes en- quanto o veículo se move lentamente, o calor gerado irá promover o retorno da eficiência de frenagem.

Condução fora de estrada

Tome cuidado ao conduzir o veículo fora de estrada, pois poderão ocorrer danos causa- dos por pedras ou raízes de árvores. Tente familiarizar-se com as condições fora de es- trada onde você vai conduzir o veículo antes de iniciar a condução.

Ajuste a pressão de enchimento do pneu de acordo com a especificação. Pneus com pres- são abaixo do especificado sofrerão supera- quecimento e possíveis falhas. Evite utilizar pneus gastos ou com problemas, pois isso pode resultar em aderência reduzida ou falha do pneu.

⚠️ Q Q NOTA

Nunca exceda a pressão máxima de enchimen- to dos pneus. Faça a calibragem da pressão dos pneus conforme recomendações sempre com os pneus frios.

Condução em auto-estrada Pneus

Conduzindo o seu veículo

⚠️ ATENÇÃO

  • Pneus com pressão abaixo ou acima do especificado podem causar uma condução ruim, perda de controle do veículo e falhas repentinas, oca- sionando acidentes, ferimentos e até mesmo morte. Verifique sempre a pressão dos pneus antes de dirigir. Consulte “Pneus e rodas”, na seção 8. • Dirigir com pneus sem ou com pouca banda de rodagem é perigoso. Pneus desgastados ou carecas podem cau- sar a perda de controle do veículo, colisões, ferimentos e até mesmo morte. Pneus desgastados devem ser substituídos o mais rápido pos- sível e nunca devem ser utilizados para a condução. Verifique sempre a banda de rodagem dos pneus antes de dirigir. Consulte “Pneus e rodas” na seção 7, para maiores informa- ções e especificações da banda de rodagem.

Combustível, líquido de arrefecimento e óleo do motor

Dirigir em alta velocidade consome mais com- bustível do que dirigir na cidade. Não esqueça de verificar o líquido de arrefecimento e o óleo do motor.

Correia de acionamento

A correia de acionamento frouxa ou danifica- da pode causar o superaquecimento do mo- tor, uma vez que o funcionamento da bomba d’água pode não operar corretamente.

Quanto mais severas as condições climáticas do inverno, maiores serão os desgastes e ou- tros problemas. Para minimizar os problemas da condução no inverno, você deve seguir as seguintes sugestões:

CONDUÇÃO NO INVERNO

Conduzindo o seu veículo

Condução com gelo ou neve

Para dirigir sobre a neve profunda, é neces- sário a utilização de pneus especiais ou a instalação de correntes nos pneus. Os pneus especiais para trafegar na neve devem ter as mesmas dimensões e capacidade de carga dos originais, para que não afetem adversa- mente a segurança e a manutenção de seu veículo. Além disso, velocidade, aceleração, frenagens ou manobras bruscas são práticas muito perigosas que devem ser evitadas prin- cipalmente em curvas, onde o risco de derra- pagem é maior. Para frear, utilize o freio motor (selecionando uma marcha reduzida) para poupar ao máxi- mo o sistema de freio e auxiliar no controle da velocidade do veículo. Podem ocorrer der- rapagens se frenagens bruscas forem aplica- das em pistas com neve ou gelo. Mantenha suficiente distância do veículo à sua frente e reduza a velocidade suavemente. Obser- ve que instalar correntes nos pneus poderá proporcionar maior tração nas rodas e exigir mais força na direção, porém não evitará as derrapagens.

⚠️ Q Q NOTA

A utilização de correntes não é permitida em todos os países. Antes de utilizá-las, consulte a legislação local pertinente.

Pneus para neve

Se colocar pneus para neve em seu veícu- lo, certifique-se que sejam pneus radiais das mesmas dimensões e capacidade de carga dos pneus originais. Coloque pneus para ne- ve em todas as quarto rodas para balancear a dirigibilidade do veículo em todas as condi- ções climáticas. Tenha em mente que a tra- ção fornecida por pneus para neve em estra- das secas pode não ser tão alta quanto a dos pneus originais. Dirija com cuidado, mesmo quando as estradas estiverem limpas. Verifi- que junto ao revendedor de pneus as reco- mendações de velocidade máxima.

⚠️ ATENÇÃO

Dimensões de pneus para neve

Os pneus para neve devem ser equiva- lentes em dimensões e tipo aos pneus padrão do veículo. Caso contrário, a segurança e o controle de seu veículo podem ser afetados adversamente.

Não instale pneus com pregos sem antes ve- rificar as regulamentações locais, estaduais e municipais quanto a possíveis restrições con- tra sua utilização.

Uma vez que as paredes laterais dos pneus radiais são mais finas, elas podem ser danifi- cadas pela montagem de alguns tipos de cor- rentes para neve. Portanto, recomendamos a utilização de pneus para neve em lugar de cor- rentes para neve. Não monte correntes para pneus em veículos equipados com rodas de alumínio; as correntes para neve podem da- nificar as rodas. Se precisar utilizar correntes para neve, utilize do tipo de arame com uma espessura menor que 12 mm. Danos causa- dos ao seu veículo pela utilização de correntes para neve inadequadas não são coberto pela garantia do fabricante de seu veículo. Instale correntes para pneus somente nas ro- das onde há tração.

Correntes para pneus

OHB058003BR

Conduzindo o seu veículo

CUIDADO

  • Certifique-se de que as correntes para neve sejam das dimensões e do tipo corretos para seus pneus. A utilização incorreta de correntes para neve pode danificar a carroce- ria e a suspensão do veículo, e os danos podem não ser cobertos pela garantia do fabricante do veículo. Além disso, os ganchos de conexão das correntes para neve podem ser danificados pelo contato com com- ponentes do veículo, fazendo com que as correntes se soltem do pneu. Certifique-se de que as correntes sejam SAE classe “S” certificadas. • Verifique sempre a instalação das correntes quanto a sua montagem correta, após dirigir por aproxima- damente 0,5 a 1 km, para garantir uma condição segura. Reaperte ou remonte as correntes se elas estive- rem frouxas. • Se seu veículo for equipado com pneus 195/60 R16 não use corrente para neve. A corrente poderá danifi- car a carroceria do seu veículo. Nes- te caso recomendamos a utilização de pneus 195/60 R16 para neve.

Insta1ação de corrente Ao instalar correntes siga as instruções do fabricante e monte-as o mais apertadas possível. Dirija lentamente com as correntes instaladas. Se ouvir as correntes em contato com a carroceria ou chassi, pare e aperte-as. Se elas ainda estiverem em contato, reduza a velocidade até que pare. Remova as corrente o quanto antes possível, quando estiver diri- gindo em estradas limpas.

ATENÇÃO

Montagem de correntes Ao montar correntes para neve, estacione o veículo sobre um piso nivelado longe do tráfego. Ligue as luzes de advertência (pisca alerta) e posicione o triângulo de emergência atrás do veículo, se disponível. Coloque sempre o veículo em “P” (Estacionado), acione o freio de estacionamento e desligue o motor, antes de instalar correntes para neve.

ATENÇÃO

Correntes para pneus

  • A utilização de correntes pode afe- tar adversamente a dirigibilidade do veículo. • Não exceda 30 km/h ou o limite de velocidade recomendado pelo fa- bricante das correntes, o que for menor. Dirija com cuidado e evite solavancos, buracos, curvas fe- chadas e outros perigos na es- trada, que podem fazer o veículo pular. • Evite curvas fechadas ou frena- gem com as rodas travadas.

CUIDADO

  • Correntes de dimensões erradas ou instaladas inadequadamente, po- dem danificar as linhas de freio do veículo, a suspensão, a carroceira e as rodas. • Pare o veículo e reaperte as corren- tes sempre que ouvi-las batendo no veículo.

Conduzindo o seu veículo

125. Condução noturna - Ilustração técnica do manual
125. Condução noturna

126. Fechaduras

Fechaduras Para proteger as fechaduras contra a corro- são causada pelo gelo, lubrifique-as com gli- cerina ou anticongelante aprovado. Se uma fechadura tiver gelo no seu interior, tente re- movê-lo inserindo a chave ligeiramente aque- cida. Manipule a chave quente com cuidado para evitar queimaduras nas mãos.

Conduzindo o seu veículo

Não coloque objetos estranhos no compartimento...

Não coloque objetos estranhos no compartimento do motor

Colocar tais materiais no compartimento do mo- tor pode atrapalhar o arrefecimento do motor, causando falha ou combustão. O fabricante não se responsabiliza por danos causados por tais materiais.

Conduzindo o seu veículo

128. Engates

CUIDADO Rebocar qualquer elemento inadequa- damente pode danificar seu veículo e resultar em reparos caros não cobertos por sua garantia. Para rebocar um trai- ler corretamente, siga as recomenda- ções desta seção.

Seu veículo tem capacidade de reboque. Pa- ra identificar qual a capacidade para seu veí- culo, leia a informação em "Peso do reboque" que aparece posteriormente nesta seção.

Lembre-se que rebocar é diferente de apenas conduzir seu veículo. Rebocar significa mu- danças na dirigibilidade, durabilidade e eco- nomia de combustível. O reboque seguro e bem sucedido requer equipamento correto e seu uso adequado.

Esta seção contém muitas dicas importantes para reboque e regras de segurança. Muitas delas são importantes para sua segurança e de seus passageiros. Leia esta seção com atenção, antes de efetuar um reboque.

Engates É importante ter o equipamento correto de engate. Ventos laterais, caminhões grandes e estradas ruins são algumas das razões pelas quais é necessário ter o engate correto. Aqui estão algumas regras a serem seguidas: • Você precisará fazer alguma furação na carroceria de seu veículo ao instalar um engate de reboque? Se precisar, certifi- que-se de vedar os furos posteriormente, quando remover o engate. • Se não fizer a vedação, o monóxido de carbono do escape pode entrar no veícu- lo, bem como sujeira e água. • Os para-choques de seu veículo não se destinam a engates. Não acople engates alugados ou de outros tipos ao para-cho- que. Utilize somente engates de estrutura montada, que não seja fixados ao para- -choque. • O acessório para engate de reboque está disponível em uma concessionária autori- zada Hyundai Motor Brasil (HMB). Q Q NOTA Localização para engate de reboque Os furos para montagem dos engates estão lo- calizados em ambos os lados na parte inferior da carroceira, atrás dos pneus traseiros. Quando um engate de reboque estiver instala- do, remova a tampa da roda traseira.

Os componentes para puxar uma carga, tais como, o motor, a transmissão, os conjuntos de roda e os pneus são forçados a trabalhar mais forte pela carga do peso adicionado. O motor é exigido a funcionar em rotações re- lativamente maiores e sob cargas maiores. Este fardo adicional gera calor adicional. O reboque também acrescenta considerável resistência aerodinâmica, aumentando o es- forço de reboque.

Conduzindo o seu veículo

128. Engates - Ilustração técnica do manual
128. Engates
128. Engates - Ilustração técnica do manual
128. Engates

129. Dirigindo com um reboque

Correntes de segurança Deve-se colocar sempre correntes de segu- rança entre seu veículo e o reboque. Passe as correntes cruzando-as sob a gancho de re- boque, de forma que ela não caia na estrada, caso se separe do engate. Instruções sobre correntes de segurança po- dem ser fornecidas pelo fabricante do engate ou pelo fabricante do reboque. Siga as reco- mendações do fabricante para fixação das correntes de segurança. Deixe sempre folga suficiente para que você possa fazer uma curva com seu reboque. E nunca deixe as correntes de segurança arrastarem no solo.

Freios de reboque Caso o seu reboque esteja equipado com um sistema de freios, certifique-se que ele esteja de acordo com as regulamentações de seu país, e que ele esteja adequadamente insta- lado e funcionando corretamente. Caso o peso do seu reboque exceda o pe- so máximo permitido sem freios no reboque, então, o reboque precisará ter também freios próprios. Certifique-se de ler e seguir as ins- truções para os freios do reboque, para que você consiga instalar, ajustar e efetuar a ma- nutenção adequadamente. • Não toque ou modifique o sistema de freios de seu veículo.

Dirigindo com um reboque Fazer um reboque requer uma certa experi- ência. Antes de sair para a estrada, você deve conhecer seu reboque. Familiarizar-se com a sensação de direção e de frenagem com o peso adicional do reboque. E, tenha sempre em mente que o veículo que dirige está agora muito mais longo, e nem de perto tão sensível como o seu veículo é por si só. Antes de começar, verifique o engate de re- boque e plataforma, correntes de segurança, conector(es) elétrico(s), luzes, pneus e ajuste do espelho. Se uma carreta tem freios elétri- cos, inicie o movimento de seu veículo e re- boque e em seguida, acione o controlador de freio do reboque com a mão para ter certeza de os freios estão funcionando. Isso permite que você verifique sua conexão elétrica ao mesmo tempo. Durante sua viagem, faça uma verificação ocasionalmente, para ter certeza de que a carga está segura, e que as luzes e os freios do reboque ainda estão funcionando.

ATENÇÃO

Freios do reboque Não utilize um reboque com freios pró- prios, a menos que esteja absoluta- mente certo de ter ajustado o sistema de freios adequadamente. Isto não é uma tarefa para amadores. Utilize uma oficina experiente e competente para este serviço.

Conduzindo o seu veículo Não conecte um sistema de iluminação do re- boque diretamente ao sistema de iluminação do seu veículo. Utilize apenas um chicote pa- ra reboque aprovado. Uma concessionária autorizada Hyundai Mo- tor Brasil (HMB), pode ajudá-lo a instalar o chicote.

129. Dirigindo com um reboque - Ilustração técnica do manual
129. Dirigindo com um reboque
129. Dirigindo com um reboque - Ilustração técnica do manual
129. Dirigindo com um reboque

130. Marcha a ré

Marcha a ré Segure a parte inferior do volante com uma mão. Então, para mover o reboque para a esquerda, basta mover sua mão para a es- querda. Para mover o reboque para a direita, mova sua mão para a direita. Sempre deva- gar e, se possível, tenha alguém para guiá-lo.

Diminua a velocidade e reduza a marcha an- tes de começar a descer um declive longo ou acentuado. Caso não reduza a marcha, você pode ter que usar tanto os freios, que eles poderiam aquecer e não funcionar de forma eficiente. Em um longo aclive, reduza a marcha e dimi- nua a velocidade para cerca de 70 km/h para reduzir a possibilidade de superaquecimento do motor e da transmissão. Se o reboque pesar mais do que o peso máxi- mo do reboque sem freios e seu veículo tiver transmissão automática, dirija em “D” (Condu- ção normal) ao rebocar.

Conduzindo o seu veículo

Conduzir o veículo em “D” (Condução normal) ao rebocar irá minimizar a geração de calor e prolongar a vida útil da transmissão.

131. Estacionamento em subidas

CUIDADO

  • Quando estiver efetuando um rebo- que em ladeiras íngremes (acima de 6%) preste muita atenção ao indica- dor de temperatura do líquido de ar- refecimento do motor para garantir que o motor não superaqueça. Se o ponteiro do indicador de tempe- ratura do líquido de arrefecimen- to mover-se em direção a “130/H (HOT)”, encoste e pare assim que for seguro fazê-lo, e deixe o motor em marcha lenta até que arrefeça. Você pode continuar assim que o motor tiver arrefecido o suficiente. • Você deve decidir a velocidade de condução em função do peso do re- boque e do grau do aclive, para re- duzir a possibilidade de superaque- cimento do motor e da transmissão.

Estacionamento em subidas Geralmente, se tiver um reboque engatado ao veículo, não estacione seu veículo em uma subida. As pessoas podem ser gravemente ou fatalmente feridas, e ambos seu veículo e o reboque podem ser danificados se desce- rem inesperadamente a ladeira.

  1. No entanto, se você alguma vez precisar es- tacionar o seu reboque em uma subida, aqui está como fazê-lo:
  2. Posicione o veículo para a vaga de es- tacionamento. Gire o volante na direção com a guia do lado esquerdo do veículo, gire o volante para a esquerda; com a guia do lado direito do veículo, gire para a direita.
  3. Se o veículo tiver transmissão manual, coloque-o em ponto morto. Se tiver trans- missão automática, coloque-o em “P” (Es- tacionado).

ATENÇÃO

Estacionamento em subidas

Estacionar seu veículo em uma subida com um reboque engatado pode cau- sar ferimentos graves ou morte, caso o freio do reboque solte.

ATENÇÃO

Freio de estacionamento Pode ser perigoso sair de seu veículo caso o freio de estacionamento não esteja bem acionado. Caso tenha deixado o motor ligado, o veículo pode se mover de repente. Você ou outras pessoas podem ser feridos grave ou fatalmente.

  1. Acione o freio de estacionamento e desli- gue o veículo.
  2. Coloque calços sob as rodas do reboque do lado de descida das rodas.
  3. Dê partida no veículo, acione os freios, coloque a alavanca de mudanças em neutro, libere o freio de estacionamento e lentamente libere os freios até que os calços do reboque absorvam a carga.
  4. Acione novamente o freio, acione o freio de estacionamento e coloque a alavanca de mudanças em “R” (Ré) para transmis- são manual ou em “P” (Estacionado) para transmissão automática.
  5. Desligue o veículo e libere o freio do veí- culo, mas deixe o freio de estacionamento acionado.
  1. Conduzindo o seu veículo Quando você estiver pronto para sair depois de estacionar em uma subida
  2. Com a transmissão manual em Neutro ou a transmissão automática em "P" (Esta- cionado), acione os freios e mantenha o pedal do freio pressionado enquanto: • Der partida no motor, • Engatar a marcha, e • Liberar o freio de estacionamento.
  3. Remova lentamente o pé do pedal de freio.
  4. Dirija devagar até que o reboque esteja livre dos calços.
  5. Pare e peça a alguém para pegar e guar- dar os calços.
131. Estacionamento em subidas - Ilustração técnica do manual
131. Estacionamento em subidas
131. Estacionamento em subidas - Ilustração técnica do manual
131. Estacionamento em subidas
131. Estacionamento em subidas - Ilustração técnica do manual
131. Estacionamento em subidas

132. Manutenção quando efetuar reboque

Manutenção quando efetuar reboque Seu veículo precisará de manutenção com mais frequência quando efetuar reboques regularmente. Os itens importantes que re- querem atenção especial incluem o óleo do motor, fluido da transmissão automática, lu- brificante do eixo e líquido do sistema de ar- refecimento. A condição do freio é outro item importante para verificação frequente. Cada item é abordado neste manual, e o índice irá ajudá-lo a encontrá-los rapidamente. Se esti- ver rebocando, é uma boa idéia rever estas seções antes de começar sua viagem. Não se esqueça de também efetuar a manu- tenção no reboque e no engate. Siga o plano de manutenção que acompanha o reboque e verifique-o periodicamente. Preferêncialmen- te, realize a verificação no início de cada dia de condução. Mais importante, todas as por- cas e parafusos do engate devem ser aper- tados.

CUIDADO

  • Devido ao aumento de carga duran- te a utilização do reboque, o supe- raquecimento pode ocorrer em dias quentes ou durante a condução em uma subida. Se o indicador de temperatura do líquido de arrefeci- mento indicar superaquecimento, desligue o ar condicionado e pare o veículo em uma área segura para arrefecer o motor. • Quando estiver rebocando, verifi- que o fluido da transmissão com mais frequência.

Conduzindo o seu veículo

132. Manutenção quando efetuar reboque - Ilustração técnica do manual
132. Manutenção quando efetuar reboque
132. Manutenção quando efetuar reboque - Ilustração técnica do manual
132. Manutenção quando efetuar reboque
132. Manutenção quando efetuar reboque - Ilustração técnica do manual
132. Manutenção quando efetuar reboque

133. Se decidir efetuar um reboque

Se decidir efetuar um reboque Aqui estão alguns pontos importantes, se de- cidir efetuar um reboque: • Não efetue qualquer reboque com seu veículo durante os primeiros 2.000 km, a fim de permitir o amaciamento adequado do motor. A inobservância desta recomen- dação pode resultar em sérios danos ao motor ou à transmissão. • Durante um reboque, certifique-se de consultar uma concessionária autorizada Hyundai Motor Brasil (HMB), para maio- res informações sobre os requisitos adi- cionais, tais como, um kit de reboque, etc. • Conduza o veículo sempre em velocidade moderada (menos de 100 km/h). • Em um aclive longo, não exceda 70 km/h ou o limite de velocidade determiando pa- ra o reboque, o que for menor. • A tabela a seguir contém considerações importantes relacionadas com peso:

Item

Motor

Motor Flex

1.0L 1.6L

TM TM TA

Peso máximo de reboque

(para aclives de até 8%)

Sem sistema de freio

400 kg (882 Ibs.) Com sistema de freio

Máxima carga vertical permissível no gancho de engate 25 kg (55 Ibs.)

Distância recomendada do centro das rodas traseiras ao ponto de engate

Modelo Sedan: 1050 mm (41,3 pol.)

Modelo Hatch: 730 mm (28,7 pol.) Modelo Cross: 770 mm (30,3 pol.)

TM: Transmissão manual TA: Transmissão automática

Conduzindo o seu veículo

Se não estiverem, você talvez possa corrigi- los simplesmente redistribuindo alguns itens dentro do reboque.

133. Se decidir efetuar um reboque - Ilustração técnica do manual
133. Se decidir efetuar um reboque
133. Se decidir efetuar um reboque - Ilustração técnica do manual
133. Se decidir efetuar um reboque
133. Se decidir efetuar um reboque - Ilustração técnica do manual
133. Se decidir efetuar um reboque
133. Se decidir efetuar um reboque - Ilustração técnica do manual
133. Se decidir efetuar um reboque

134. Peso do reboque Peso do gancho de reboque

Qual é o peso máximo de segurança de um reboque? Ele nunca deve pesar mais do que o peso máximo de reboque com freios. Mas mesmo isso pode ser muito pesado. Depende de como você planeja utilizar o seu reboque. Por exemplo, velocidade, altitude, inclinação da estrada, temperatura exterior e quantas vezes o seu veículo é utilizado para rebocar são todos itens importantes. O peso ideal de reboque também pode depender de qualquer equipamento especial que você te- nha em seu veículo.

A carga no gancho de qualquer reboque é um peso importante a ser medido porque afeta o peso bruto total do veículo. Este peso inclui o peso bruto do veículo, qualquer carga que possa estar carregando nele e as pessoas que estiverem no veículo. E, se estiver puxan- do um reboque, você deve adicionar a carga do gancho ao peso bruto do veículo, porque seu veículo também vai estar carregando aquele peso. O gancho de reboque deve pesar no máxi- mo 10% do peso total de reboque carregado, dentro dos limites de carga máxima permitida de gancho de reboque. Depois de ter carre- gado o seu reboque, pese-o e, em seguida, o gancho, separadamente, para ver se os pe- sos estão adequados.

Peso do reboque Peso do gancho de reboque

ATENÇÃO

Reboque

  • Nunca coloque um reboque com mais peso na parte traseira do que na dianteira. A dianteira deve ser carregada com aproximadamente 60% da carga total do reboque; a parte traseira deve ser carregada com aproximadamente 40% da carga total de reboque. • Nunca exceda os limites de peso máximo do reboque ou do equipa- mento de reboque. O carregamen- to inadequado pode resultar em danos ao veículo e/ou acidentes pessoais. Verifique os pesos e o carregamento em uma balança co- mercial ou em postos de patrulha- mento rodoviário equipados com balanças. • Um reboque carregado incorreta- mente pode causar perda de con- trole do veículo.

Conduzindo o seu veículo

134. Peso do reboque Peso do gancho de reboque - Ilustração técnica do manual
134. Peso do reboque Peso do gancho de reboque
134. Peso do reboque Peso do gancho de reboque - Ilustração técnica do manual
134. Peso do reboque Peso do gancho de reboque
134. Peso do reboque Peso do gancho de reboque - Ilustração técnica do manual
134. Peso do reboque Peso do gancho de reboque

135. Peso bruto do veículo

Peso bruto do veículo

É o peso do veículo em ordem de marcha mais o peso de carga real, mais os passagei- ros.

136. Em caso de emergência

Em caso de emergência

⚠️ Atenção na estrada........................................................................ 6-2

  • Luzes de advertência.......................................................................... 6-2

Em caso de emergência durante a condução.............................. 6-2

  • Se o motor morrer em um cruzamento ou travessia....................... 6-2 • Se um pneu furar durante a condução do veículo........................... 6-3 • Se o motor morrer durante a condução........................................... 6-3 Se o motor não ligar....................................................................... 6-3
  • Se o motor de partida não girar, ou girar lentamente.................... 6-3 • Se o motor girar normalmente, mas não der partida..................... 6-4

Partida de emergência................................................................... 6-4

  • Partida com bateria auxiliar............................................................. 6-4 • Partida empurrando o veículo.......................................................... 6-6

Se o motor superaquecer............................................................... 6-6

Se um pneu furar........................................................................... 6-7

  • Macaco e ferramentas........................................................................ 6-7 • Remoção e armazenamento do estepe (Modelo Hatch 5 portas)... 6-8 • Remoção e armazenamento do estepe (Modelo Sedan 4 portas)... 6-9 • Substituição de um pneu.................................................................... 6-9 Reboque do veículo...................................................................... 6-15
  • Serviço de reboque........................................................................... 6-15 • Equipamento de emergência........................................................... 6-16 • Extintor de incêndio (se equipado)................................................. 6-16 • Triângulo refletivo de segurança..................................................... 6-16 Em caso de emergência

EM CASO DE EMERGÊNCIA DURANTE A...

⚠️ ATENÇÃO NA ESTRADA Luzes de advertência As luzes intermitentes de advertência (pisca alerta) servem como um aviso para os outros motoristas tomarem cuidado ao se aproximar do seu veículo.

As luzes de advertência devem ser usadas sempre em situações de emergência, ou quando o veículo estiver parado no acosta- mento de uma estrada. Pressione o interrup- tor com o símbolo de um triângulo estando a chave de ignição em qualquer posição. O interruptor está localizado no painel de inter- ruptores do console central. Todas as luzes indicadoras de direção irão piscar simultane- amente. • As luzes de advertência funcionam com o veículo em movimento ou não. • As luzes indicadoras de direção não fun- cionam quando as luzes intermitentes de advertência estiverem acionadas. • As luzes de advertência devem estar sempre acionadas enquanto o veículo es- tiver sendo rebocado.

EM CASO DE EMERGÊNCIA DURANTE A CONDUÇÃO Se o motor morrer em um cruzamento ou travessia

  • Se o motor morrer em um cruzamento ou travessia, coloque a alavanca de mudan- ças na posição N (Neutro) e empurre o veículo para um local seguro. • Se seu veículo for equipado com uma transmissão manual que não tenha a tra- va no interruptor de ignição, ele poderá ser movido para frente engrenando a se- gunda ou terceira marcha e acionando o motor de partida sem pressionar o pedal da embreagem.

Em caso de emergência

EM CASO DE EMERGÊNCIA DURANTE A... - Ilustração técnica do manual
EM CASO DE EMERGÊNCIA DURANTE A...

138. Se o motor morrer durante a condução

  1. Se um pneu furar durante a condução do veículo Se um pneu furar enquanto estiver dirigindo:
  2. Tire o pé do acelerador e deixe o veículo diminuir a velocidade dirigindo em linha reta. Não acione o freio imediatamente, nem tente sair da pista, pois isso pode acarretar na perda de controle do veícu- lo. Quando a velocidade tiver diminuído o suficiente, freie com cuidado e saia da pista. Distancie-se o máximo possível e estacione sobre um piso firme e nivelado. Se estiver em uma rodovia, estacione o veículo no acostamento, não pare entre as pistas.
  3. Quando o veículo estiver parado, ligue as luzes de advertência (pisca alerta), acione o freio de estacionamento, coloque a ala- vanca seletora na posição “P” (transmis- são automática) ou neutro (transmissão manual).
  4. Peça a todos os passageiros para que saiam do veículo. Certifique-se de que todos saiam do veículo pelo lado mais distante do tráfego.
  5. Substitua o pneu de acordo com as ins- truções apresentadas mais adiante, nesta seção.

Se o motor morrer durante a condução

  1. Reduza a velocidade gradualmente, man- tendo uma linha reta. Pare o veículo as- sim que possível, em um local seguro.
  2. Ligue as luzes de advertência.
  3. Tente ligar o motor novamente. Se o mo- tor não funcionar, contate uma conces- sionária autorizada Hyundai Motor Brasil (HMB).

ATENÇÃO Se o motor não der partida, não empur- re o veículo para tentar ligá-lo. Isso pode resultar em colisão ou causar outro tipo de dano. Além disso, empur- rar ou puxar para dar a partida pode fazer com que o conversor catalítico fique sobrecarregado e produza um risco de incêndio.

  1. Se o veículo possuir transmissão auto- mática, certifique-se de que a alavanca seletora esteja na posição “N” (Neutro) ou “P” (Estacionado) e que o freio de estacio- namento esteja acionado.
  2. Verifique se as conexões dos cabos da bateria estão limpas e apertadas.
  3. Acenda a luz interna. Se a luz diminuir a intensidade ou apagar, quando tentar dar a partida no motor, isso significa que a ba- teria está descarregada.
  4. Verifique se os cabos de conexão do mo- tor de partida estão firmemente ligados.
  5. Não empurre o veículo para colocar o mo- tor em funcionamento. Veja as instruções sobre como utilizar uma bateria auxiliar para dar a partida no motor.

Em caso de emergência

138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução
138. Se o motor morrer durante a condução - Ilustração técnica do manual
138. Se o motor morrer durante a condução

139. Partida com bateria auxiliar

  1. Verifique o nível do combustível no tan- que.
  2. Com a chave de ignição na posição “LO- CK/OFF”, verifique todas as conexões entre a ignição, a bobina e as velas de ignição. Ligue novamente qualquer uma que possa estar desligada ou solta.
  3. Verifique a condição das linhas de com- bustível no compartimento do motor.
  4. Se o motor ainda assim não funcionar, contate uma concessionária autorizada Hyundai Motor Brasil (HMB).

Conecte os cabos na ordem numérica e des- conecte na ordem inversa.

Partida com bateria auxiliar Partida com bateria auxiliar pode ser perigosa se feita incorretamente. Portanto, para evitar ferimentos ou danos ao seu veículo ou a bate- ria, siga os procedimentos a seguir. Se não estiver seguro de como seguir estas instruções, procure ajuda qualificada ou um serviço de reboque.

CUIDADO Utilize somente baterias de 12V nesta operação. O motor de partida de 12V, o sistema de ignição e outras partes elétricas podem ser danificados pela utilização de uma fonte alimentadora de 24V (duas baterias de 12V ligadas em série ou um gerador de 24V).

ATENÇÃO

Bateria

Nunca tente verificar o nível do eletró- lito da bateria, pois isso pode causar a ruptura ou a explosão da bateria, provocando ferimentos graves.

Em caso de emergência

139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar
139. Partida com bateria auxiliar - Ilustração técnica do manual
139. Partida com bateria auxiliar

140. Procedimento para partida com bateria auxiliar

ATENÇÃO

Bateria

  • Mantenha chamas e faíscas afasta- das da bateria. A bateria produz gás hidrogênio que pode explodir se ex- posto à chamas ou faíscas. Se estas instruções não forem rigorosamente seguidas, ferimentos pessoais graves ou danos ao veículo poderão ocorrer. Se você não estiver certo de como se- guir este procedimento, procure por assistência qualificada. Baterias de automóveis contêm ácido sulfúrico. O ácido é venenoso e altamente corrosi- vo. Ao realizar uma partida com bateria auxiliar, use óculos de segurança e tome cuidado para não deixar o ácido entrar em contato com sua pele, roupa ou o veículo. • Não tente ligar uma bateria auxiliar ao veículo se a bateria descarregada estiver congelada ou se o nível do ele- -trólito estiver baixo. Isso pode causar a ruptura ou a explosão da bateria. • Não permita que os cabos (+) e (-) se toquem. Isto pode causar faíscas. • A bateria pode trincar ou explodir se estiver descarregada ou congelada e for conectada à uma bateria auxiliar.

Procedimento para partida com bateria auxiliar

    1. Certifique-se que a bateria auxiliar seja de 12V e que o terminal negativo esteja aterrado.
    2. Se a bateria auxiliar estiver instalada em outro veículo, não deixe os veículos entra- rem em contato.
    3. Desligue todos os equipamentos e aces- sórios elétricos desnecessários.
    4. Faça a conexão dos cabos na ordem exa- ta conforme indicado na figura anterior. Primeiro conecte uma extremidade do cabo auxiliar ao terminal positivo (+) da bateria descarregada (1) e então conecte a outra extremidade ao terminal positivo (+) da bateria auxiliar (2). Conecte uma extremidade do outro cabo auxiliar ao terminal negativo (-) da bateria auxiliar (3) e a outra extremidade do cabo ao terminal negativo do conector de parti- da auxiliar (4). Não conecte o cabo próxi- mo a nenhuma peça móvel do motor. Não permita que os cabos auxiliares en- trem em contato com nada exceto com os terminais corretos da bateria ou com o aterramento correto. Não se incline sobre a bateria ao fazer as conexões.
  • Acione o motor do veículo que possui a bateria auxiliar e deixe-o funcionando a 2.000 rpm. Em seguida acione o motor do veículo com a bateria descarregada. Se a causa da descarga da bateria não for aparente, leve seu veículo a uma concessio- nária autorizada Hyundai Motor Brasil (HMB) para verificação.

CUIDADO Não conecte o cabo auxiliar do terminal negativo da bateria auxiliar ao terminal negativo da bateria descarregada. Isso pode causar o superaquecimento da bateria descarregada e fazer com que ela se rompa, liberando o ácido da ba- teria.

Em caso de emergência

140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar
140. Procedimento para partida com bateria auxiliar - Ilustração técnica do manual
140. Procedimento para partida com bateria auxiliar

141. Partida empurrando o veículo

Partida empurrando o veículo O seu veículo equipado com transmissão ma- nual não deve ser empurrado pois este pro- cedimento irá danificar o sistema de controle de emissões. Veículos equipados com trans- missão automática não podem ser acionados sendo empurrados. Siga as instruções desta seção para partida com bateria auxiliar.

ATENÇÃO

Bateria

Nunca reboque um veículo para acio- ná-lo. O arranque repentino do veículo para a frente pode causar uma colisão com o veículo reboque.

  1. Se o indicador de temperatura do líquido de arrefecimento do motor indicar superaqueci- mento e você sentir uma perda de potência do motor, ou ouvir leves batidas, poderá estar ocorrendo superaquecimento do motor. Se is- so acontecer, faça o seguinte:
  2. Saia da pista e assim que possível esta- cione o veículo em local seguro.
  3. Coloque a alavanca seletora de mudan- ças na posição “P” (transmissão automá- tica) ou Neutro (transmissão manual) e acione o freio de estacionamento. Se o ar condicionado estiver ligado, desligue-o.
  4. Se notar sinais de vazamento do líqui- do de arrefecimento sob o veículo, ou se notar a saída de vapor do interior do compartimento do motor, desligue o mo- tor. Não abra o capô do motor enquanto o vazamento de líquido ou vapor não ces- sar. Caso não haja sinais de vazamento de vapor ou de líquido de arrefecimento, deixe o motor funcionando em marcha lenta e verifique se o ventilador do radia- dor está funcionando. Se o ventilador não estiver funcionando, desligue o motor.
  5. Verifique se a correia de acionamento da bomba d’água está na posição correta. Se estiver, verifique se está tensionada. Se a correia de acionamento estiver em bom estado, verifique se há vazamentos pelo radiador, pelas mangueiras e tubulações do sistema ou embaixo do veículo (se o ar condicionado esteve em uso, é normal que um pouco de água escorra pelo dre- no do ar condicionado, assim que este é desligado).
  • Se a correia de acionamento da bom- ba d’água estiver quebrada, ou se notar vazamento do líquido de arrefecimento, desligue o motor imediatamente e procu- re a concessionária autorizada Hyundai Motor Brasil (HMB) mais próximo para efetuar os reparos necessários.

⚠️ ATENÇÃO Para evitar ferimentos, enquanto o motor estiver funcionando, mantenha os cabelos, mãos e roupas afastados de partes móveis como ventilador do radiador e correias de acionamento.

⚠️ ATENÇÃO Não abra a tampa do radiador enquan- to o motor estiver quente. Isso pode permitir que o vapor liberado ocasione sérias queimaduras.

Em caso de emergência

141. Partida empurrando o veículo - Ilustração técnica do manual
141. Partida empurrando o veículo
141. Partida empurrando o veículo - Ilustração técnica do manual
141. Partida empurrando o veículo
141. Partida empurrando o veículo - Ilustração técnica do manual
141. Partida empurrando o veículo

142. Instruções para levantar o veículo

  1. Se não for possível detectar a causa do superaquecimento, espere até que a tem- peratura volte ao normal. Em seguida, ca- so tenha havido perda de líquido de arre- fecimento, abra cuidadosamente a tampa do reservatório de expansão do sistema de arrefecimento e adicione líquido de arrefecimento até a marca intermediária.
  2. Tenha cuidado na realização desses pro- cedimentos e esteja atento a qualquer sinal posterior de superaquecimento. Se ocorrer novamente, leve o veículo a uma concessionária autorizada Hyundai Motor Brasil (HMB) para realizar os reparos.

CUIDADO

  • A perda de líquido significa que há um vazamento no sistema de arre- fecimento e recomendamos que se- ja verificado por uma concessioná- ria autorizada Hyundai Motor Brasil (HMB). • Se o motor sobreaquecer devido ao nível baixo do líquido de arrefe- cimento, colocar líquido de arrefe- cimento repentinamente pode trin- car o motor. Para prevenir danos, adicione o líquido de arrefecimento lentamente e em pequenas quanti- dades.

Instruções para levantar o veículo O macaco é fornecido somente para troca de emergência de pneus. Para evitar que o ma- caco faça barulho enquanto o veículo estiver em movimento, guarde-o corretamente. Siga as instruções para levantar o veículo, re- duzindo assim a possibilidade de ferimentos.

  1. O macaco e a chave de roda estão no com- partimento de bagagens.
  2. Chave de roda
  3. Macaco

OHB066011BR

ATENÇÃO Substituição dos pneus • Nunca faça reparos no veículo em pon- tos trafegáveis de uma rua ou estrada. • Posicione sempre o veículo completa- mente para fora da estrada e no acos- tamento, antes de trocar um pneu. O macaco deve ser usado sobre um piso firme e nivelado. Se não puder encon- trar um piso firme e nivelado fora da estrada, chame um serviço de reboque de veículos para assistência. • Certifique-se de utilizar as posições corretas para apoio do macaco, na dianteira e na traseira do veículo. Nunca utilize os para-choques ou qualquer outra parte do veículo co- mo ponto de apoio para o macaco. • O veículo pode facilmente cair do macaco, causando ferimentos graves ou morte.

Tipo A

Tipo B

OHB068011BR

Em caso de emergência

142. Instruções para levantar o veículo - Ilustração técnica do manual
142. Instruções para levantar o veículo
142. Instruções para levantar o veículo - Ilustração técnica do manual
142. Instruções para levantar o veículo
142. Instruções para levantar o veículo - Ilustração técnica do manual
142. Instruções para levantar o veículo
142. Instruções para levantar o veículo - Ilustração técnica do manual
142. Instruções para levantar o veículo

Remoção e armazenamento do estepe (Modelo...

  • Ninguém deve colocar qualquer parte do corpo embaixo do veículo enquanto este estiver apoiado sobre o macaco. • Não ligue o motor enquanto o veículo estiver apoiado sobre o macaco. • Não deixe que ninguém permaneça no interior do veículo enquanto ele estiver apoiado sobre o macaco. Certifique-se que todas as crianças presentes estejam em local seguro afastadas da estrada e do veículo que será levantado com o macaco.
  • Puxe a bandeja do triângulo refletivo de segurança.
  • Retire a bandeja do triângulo refletivo de segurança.

Remoção e armazenamento do estepe (Modelo Hatch 5 portas)

OHB066008BR

Em caso de emergência

Remoção e armazenamento do estepe (Modelo... - Ilustração técnica do manual
Remoção e armazenamento do estepe (Modelo...
Remoção e armazenamento do estepe (Modelo... - Ilustração técnica do manual
Remoção e armazenamento do estepe (Modelo...
Remoção e armazenamento do estepe (Modelo... - Ilustração técnica do manual
Remoção e armazenamento do estepe (Modelo...
Remoção e armazenamento do estepe (Modelo... - Ilustração técnica do manual
Remoção e armazenamento do estepe (Modelo...

Remoção e armazenamento do estepe (Modelo...

  1. Estacione em uma superfície nivelada e acione o freio de estacionamento.
  2. Coloque a alavanca de mudanças na po- sição “R” (Marcha a ré) com transmissão manual ou na posição “P” (Estacionado) com transmissão automática.
  3. Ligue as luzes de advertência (pisca aler- ta).
  1. Gire o parafuso de fixação do pneu no sentido anti-horário e remova o pneu.
  2. Solte a cinta e retire o macaco e a chave de roda. Guarde o pneu, o macaco e a chave de roda na ordem inversa da remoção. Para evitar que o estepe e as ferramentas façam barulho enquanto o veículo estiver em movimento, guarde-o corretamente.

Remoção e armazenamento do estepe (Modelo Sedan 4 portas)

OHB066013BR Gire a porca borboleta do pneu para baixo no sentido anti-horário. Guarde o pneu na ordem inversa da remoção. Para evitar que o estepe faça barulho com o veículo em movimento, guarde-o adequada- mente.

Em caso de emergência

  1. Remova o triângulo de segurança, o es- tepe, o macaco e a chave de roda do ve- ículo.
  2. Calce a roda diagonalmente oposta à que será substituída, para evitar que o veículo se mova quando for levantado pelo ma- caco.

ATENÇÃO

Substituição de um pneu Para evitar que o veículo se movimente ao substituir um pneu, sempre acione totalmente o freio de estacionamento, e calce a roda diagonalmente oposta à que será substituída. Recomendamos que as rodas do ve- ículo sejam calçadas e que ninguém permaneça no seu interior enquanto estiver apoiado sobre o macaco.

  • Afrouxe as porcas da roda com a chave de roda girando-as no sentido anti-horá- rio, uma de cada vez, mas não remova nenhuma porca antes de suspender o veículo do solo.

OHB068010BR

OHB068001BR

Tipo A

OHB068016BR

Tipo B

Em caso de emergência

  • Posicione o macaco (Tipo A ou Tipo B) no ponto de apoio mais próximo que irá substituir. Posicione o macaco nos locais indicados sob a carroceria. Os pontos de apoio do macaco são placas soldadas à carroceria com duas linguetas e uma mar- ca do ponto de levantamento para posi- cionar o macaco.

ATENÇÃO

Posição do macaco Para reduzir a possibilidade de feri- mentos, certifique-se de usar somente o macaco original fornecido com seu veículo e as posições corretas para apoio do macaco. O ponto de levan- tamento no veículo e ponto de apoio do macaco no solo devem ficar em uma linha vertical em relação ao solo. Nunca use outras partes do veículo como ponto de apoio para o macaco.

OHB068002BR

Tipo A

Tipo B

OHB068018BR

Em caso de emergência

  • Solte completamente as porcas da roda e remova-as com seus dedos. Deslize a roda para fora dos prisioneiros do cubo e deite-a no solo para que não saia ro- lando. Para colocar a roda no cubo, pe- gue o estepe, alinhe os orifícios com os prisioneiros do cubo e deslize a roda na direção deles. Se isso for difícil, incline ligeiramente a roda e alinhe o orifício su- perior da roda com o prisioneiro superior. Em seguida, balance um pouco a roda para frente e para trás até que ela deslize sobre os outros prisioneiros.

ATENÇÃO As rodas podem ter bordas cortantes. Para evitar ferimentos, manuseie-as com cuidado. Antes de instalar a roda, certifique-se de que não haja nada na superfície do cubo ou da roda (como sujeira, lama ou cascalho) que interfira na correta instalação da roda sobre o cubo. Se houver algo, remova. Se não houver assentamento perfeito da roda no cubo, as porcas poderão se soltar, ocasionando a soltura da roda. A soltura da roda pode resultar na per- da de controle do veículo. Isso pode causar ferimentos graves ou morte.

  • Encaixe a chave de roda no macaco e gire-a no sentido horário, levantando o veículo até que o pneu desencoste do so- lo. Essa medida é de aproximadamente 30 mm. Antes de remover as porcas da roda, certifique-se de que o veículo esteja estável e que não haja a possibilidade de se movimentar ou escorregar.

OHBBEM2013

OHB068017BR

Tipo A

Tipo B

Em caso de emergência

    1. Para reinstalar a roda, segure-a e coloque as porcas nos prisioneiros, apertando-as manualmente tanto quanto for possível até prendê-las. As porcas devem ser ins- taladas com a parte cônica voltada para o lado da roda. Balance a roda para cer- tificar-se que ela esteja completamente assentada. Em seguida aperte as porcas com as mãos novamente tanto quanto for possível. Usando a chave de roda aperte todas as porcas, na sequência indicada na figura, segurando a roda com uma das mãos, para proporcionar um encaixe mais preciso antes de abaixar o veículo.
    2. Abaixe o veículo até o solo, girando a chave de roda, instalada no macaco, no sentido anti-horário.
  • Posicione a chave de roda conforme mostrado na figura e aperte as porcas. Certifique-se de que a chave esteja per- feitamente encaixada na porca. Ao aper- tar as porcas da roda, não aplique força excessiva utilizando os pés ou um tubo prolongador adaptado à chave de roda.

OHB068006B

  • Aperte as porcas alternadamente na se- quência numérica mostrada na figura até que todas estejam bem apertadas. Verifi- que novamente o aperto de cada porca. Depois de trocar os pneus, recomenda- mos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB). Torque de aperto das porcas de roda: Rodas de liga de alumínio ou aço:  9 - 11 kgf.m (65 - 79 lbf.pé) Em caso de emergência
Remoção e armazenamento do estepe (Modelo... - Ilustração técnica do manual
Remoção e armazenamento do estepe (Modelo...

145. Importanteuso de estepe compacto (se equipado)

  1. Caso possua um calibrador de pneus, re- tire a tampa da válvula e verifique a pres- são. Se esta for inferior à recomendada, conduza o veículo em baixa velocidade até o posto de serviços mais próximo e calibre o pneu. Se a pressão for superior à recomendada, ajuste-a até a correta.
  2. Recoloque a tampa sempre após verificar ou ajustar a pressão dos pneus. Se a tam- pa não for colocada, pode haver vazamen- to de ar do pneu. Se perder a tampa, adqui- ra outra e coloque-a o mais rápido possível.
  3. Após a substituição de um pneu, verifi- que se a roda removida foi corretamente posicionada no alojamento apropriado. Guarde o macaco e as ferramentas no compartimento apropriado.

Para evitar que o macaco, a chave de roda e o estepe façam barulho enquanto o veículo estiver em movimento, guarde-os correta- mente.

Observe que a maioria das porcas de roda não tem roscas métricas. Tenha muita atenção ao verificar o tipo de ros- ca antes de instalar porcas ou rodas de reposição. Caso tenha alguma dúvida, consulte uma concessionária autoriza- da Hyundai Motor Brasil (HMB).

CUIDADO Seu veículo possui roscas métricas nos prisioneiros do cubo e nas porcas da ro- da. Ao substituir os pneus, certifique-se de que as mesmas porcas que foram retira- das sejam reinstaladas ou, se substituídas, que sejam usadas porcas com mesma rosca métrica e mesma configuração de chanfro. A instalação de uma porca com rosca não métrica em um prisioneiro métri- co ou vice-versa não fixará a roda ao cubo corretamente e danificará o prisioneiro de modo que ele deverá ser substituído.

ATENÇÃO

Prisioneiros do cubo

Se os prisioneiros estiverem danifica- dos, eles podem perder a capacidade de fixar a roda. Isso pode causar a per- da da roda e uma colisão, provocando ferimentos graves.

ATENÇÃO

Pressão incorreta do estepe

Verifique a pressão dos pneus o mais rápido possível, após a instalação do estepe. Ajuste-o com a pressão espe- cificada, se necessário. Consulte “Pneus e rodas” na seção 8.

CUIDADO

  • Dirija com cuidado quando o estepe compacto estiver em uso. O estepe normal deve ser substituído pelo pneu e roda convencionais corretos assim que possível. • Não é recomendado conduzir o ve- ículo com mais de um estepe com- pacto em uso.

ATENÇÃO O estepe compacto deve ser utilizado apenas em caso de emergência. Não conduza o veículo com o estepe com- pacto em uso com velocidade superior a 80 km/h. O pneu original deve ser reparado ou substituído o mais rápido possível para evitar acidentes devido ao uso do estepe.

Importante - uso de estepe com- pacto (se equipado)

Se o veículo estiver equipado com um estepe compacto, este pneu ocupa menos espaço do que um pneu normal. Este pneu é menor do que um pneu normal e foi projetado apenas para uso temporário.

Em caso de emergência

145. Importanteuso de estepe compacto (se equipado) - Ilustração técnica do manual
145. Importanteuso de estepe compacto (se equipado)
145. Importanteuso de estepe compacto (se equipado) - Ilustração técnica do manual
145. Importanteuso de estepe compacto (se equipado)
145. Importanteuso de estepe compacto (se equipado) - Ilustração técnica do manual
145. Importanteuso de estepe compacto (se equipado)
145. Importanteuso de estepe compacto (se equipado) - Ilustração técnica do manual
145. Importanteuso de estepe compacto (se equipado)

146. REBOQUE DO VEÍCULO Serviço de reboque

Quando usar um estepe compacto, tome as seguintes precauções: • Nunca ultrapasse a velocidade de 80 km/h. Uma velocidade muito alta pode danificar o pneu. • Certifique-se de dirigir com velocidade bai- xa suficiente para evitar todos os obstáculos. Qualquer obstáculo na pista, como buracos ou sujeira, podem danificar gravemente o es- tepe compacto. • O uso contínuo deste pneu pode causar fa- lha no pneu, perda de controle do veículo e possivelmente um acidente. • Não use o veículo para reboque com o este- pe compacto instalado.

Q Q NOTA

Verifique a pressão após instalar o estepe. Ajus- te-o com a pressão especificada, se necessário.

REBOQUE DO VEÍCULO Serviço de reboque Caso o veículo precise ser rebocado, reco- mendamos que seja feito por profissionais qualificados ou pela sua concessionária auto- rizada Hyundai Motor Brasil (HMB). Procedi- mentos de içamento e rebocamento corretos são necessários para evitar danos no veículo. Recomenda-se que o veículo seja rebocado com as rodas suspensas sobre uma base com rodízios ou sobre a carroceria de um ca- minhão.

É aceitável que o reboque seja feito com as rodas traseiras sobre o solo (sem base com rodízios) e as rodas dianteiras suspensas. Caso uma das rodas ou algum componente da suspensão tenha sofrido algum dano, ou se o veículo for rebocado com as rodas dian- teiras sobre o solo, deve-se utilizar uma base com rodízios sob as rodas dianteiras. Quando o veículo for rebocado por um cami- nhão comercial de reboque e as bases com rodízios não forem utilizadas, a dianteira do veículo deverá estar sempre suspensa, não a traseira.

Em caso de emergência

146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque
146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque
146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque
146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque
146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque
146. REBOQUE DO VEÍCULO Serviço de reboque - Ilustração técnica do manual
146. REBOQUE DO VEÍCULO Serviço de reboque

147. Triângulo refletivo de segurança

  1. Se houver um início de incêndio e você sou- ber como usar o extintor de incêndio, siga as recomendações cuidadosamente.
  2. Puxe o pino, na parte superior do extintor, que mantém a alavanca travada no caso de ser acidentalmente pressionada.
  3. Aponte o bocal na direção da base do fogo.

Triângulo refletivo de segurança

Coloque o triângulo refletivo na rua ou estrada para advertir os outros motoristas em casos de emergência, como por exemplo se ne- cessitar estacionar o veículo devido a algum problema.

147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança
147. Triângulo refletivo de segurança - Ilustração técnica do manual
147. Triângulo refletivo de segurança

148. Manutenção

Manutenção

Compartimento do motor............................................................. 7-3

Serviços de manutenção................................................................ 7-5

  • Responsabilidade do proprietário.................................................... 7-5 • Precauções de manutenção para o proprietário.............................. 7-5

Manutenção a cargo do proprietário........................................... 7-6

  • Plano de manutenção a cargo do proprietário................................ 7-6

Plano de manutenção preventiva................................................. 7-8

Plano de manutenção normal....................................................... 7-9

Manutenção sob condições severas de uso................................ 7-12

Itens de manutenção preventiva................................................. 7-14

  • Óleo do motor e filtro....................................................................... 7-14 • Correias de acionamento................................................................. 7-14 • Filtro de combustível....................................................................... 7-14 • Tubulações de combustível e suas conexões................................... 7-14 • Tubo de respiro e tampa do tanque de combustível...................... 7-14 • Mangueiras de ventilação do cárter e de vácuo (se equipado)..... 7-15 • Filtro de ar........................................................................................ 7-15 • Velas de ignição................................................................................ 7-15 • Folga de válvulas.............................................................................. 7-15 • Sistema de arrefecimento do motor................................................ 7-15 • Líquido de arrefecimento do motor................................................ 7-15 • Óleo da transmissão manual (se equipado)................................... 7-15 • Fluido da transmissão automática (se equipado).......................... 7-16 • Mangueiras e linhas dos freios........................................................ 7-16 • Fluido do freio.................................................................................. 7-16 • Bomba, correia e mangueiras da direção assistida....................... 7-16
  • Freio de estacionamento.................................................................. 7-16 • Pastilhas, pinças e discos dos freios................................................ 7-16 • Fixação das suspensões.................................................................... 7-16 • Caixa de direção, articulações, tirantes e coifas do sistema de direção............................................................................................... 7-17 • Juntas homocinéticas e coifas.......................................................... 7-17 • Gás refrigerante/compressor do ar condicionado (se equipado)..................................................................................... 7-17 Óleo do motor.............................................................................. 7-17
  • Verificação do nível do óleo do motor............................................. 7-17 • Substituição do óleo do motor e do filtro de óleo........................... 7-18

Líquido de arrefecimento do motor........................................... 7-18

  • Verificação do nível do líquido de arrefecimento.......................... 7-19 • Substituição do líquido de arrefecimento...................................... 7-20

Fluido do freio/embreagem (se equipado)................................. 7-21

  • Verificação do nível do fluido do freio/embreagem....................... 7-21

Fluido da direção assistida hidraulicamente (se equipado)..... 7-22

  • Verificação do nível do fluido de direção assistida hidraulicamente................................................................................ 7-22 • Verificação da mangueira de direção assistida.............................. 7-22 Líquido do lavador do para-brisa.............................................. 7-23
  • Verificação do nível do líquido do lavador do para-brisa............. 7-23

Freio de estacionamento.............................................................. 7-23

  • Verificação do freio de estacionamento.......................................... 7-23

Filtro de ar.................................................................................... 7-24

  • Substituição do filtro de ar.............................................................. 7-24

Filtro de ar do controle de climatização.................................... 7-25

  • Verificação do filtro.......................................................................... 7-25 • Substituição do filtro........................................................................ 7-25 Palhetas do limpador................................................................... 7-26
  • Inspeção das palhetas....................................................................... 7-26 • Substituição das palhetas................................................................. 7-26

Bateria.......................................................................................... 7-29

  • Para melhor manutenção da bateria.............................................. 7-29 • Etiqueta da capacidade da bateria................................................. 7-31 • Recarga da bateria........................................................................... 7-31 • Reinicialização dos itens.................................................................. 7-32 Pneus e rodas................................................................................ 7-32
  • Cuidados com os pneus.................................................................... 7-32 • Pressão recomendada dos pneus frios............................................ 7-32 • Verificação da pressão de calibragem do pneu.............................. 7-34 • Rodízio dos pneus............................................................................. 7-35 • Balanceamento de rodas e pneus.................................................... 7-36 • Substituição dos pneus..................................................................... 7-36 • Substituição das rodas..................................................................... 7-37 • Capacidade de tração dos pneus..................................................... 7-37 • Manutenção dos pneus..................................................................... 7-37 • Informações na lateral do pneu...................................................... 7-38 • Pneu com perfil baixo...................................................................... 7-41 Fusíveis......................................................................................... 7-42
  • Substituição dos fusíveis do painel de instrumentos..................... 7-43 • Substituição dos fusíveis do compartimento do motor................. 7-45 • Descrição dos fusíveis e relés do painel.......................................... 7-46 Lâmpadas..................................................................................... 7-55
  • Substituição da lâmpada do farol, da luz de posicionamento dianteira, da luz indicadora de direção dianteira e do farol dianteiro de neblina......................................................................... 7-56 • Substituição da lâmpada da luz indicadora de direção lateral (se equipado)..................................................................................... 7-59 • Substituição da lâmpada das luzes combinadas traseiras............ 7-60 • Substituição da lâmpada da luz de freio superior......................... 7-62 • Substituição da lâmpada da luz da placa de licença..................... 7-63 • Substituição da lâmpada das luzes internas.................................. 7-63

⚠️ Cuidados com a aparência.......................................................... 7-64

  • Cuidados com o exterior.................................................................. 7-64 • Mantenha seu veículo limpo............................................................ 7-67 • Mantenha sua garagem seca........................................................... 7-67 • Mantenha a pintura e os revestimentos internos em boas condições........................................................................................... 7-67 • Não se descuide das partes internas............................................... 7-68 • Cuidados com o interior.................................................................. 7-68 Sistema de controle de emissões (se equipado)......................... 7-69
  • 1. Sistema de controle de emissões do cárter................................. 7-69 • 2. Sistema de controle de emissões evaporativas........................... 7-69 • 3. Sistema de controle de emissões do escapamento..................... 7-70 Manutenção
  1. COMPARTIMENTO DO MOTOR n Veículos com motor flex KAPPA 1.0 MPI n Veículos com motor flex KAPPA 1.0 Turbo (
  2. Reservatório do líquido de arrefecimento (sob a travessa dianteira superior) (
  3. Reservatório do líquido lavador do para-brisa (
  4. Tampa do radiador (
  5. Tampa de abastecimento de óleo do motor (
  6. Vareta de nível de óleo (
  7. Reservatório de fluido do freio / embreagem (
  8. Filtro de ar (
  9. Caixa de fusíveis (
  10. Terminal positivo da bateria (
  11. Terminal negativo da bateria (
  12. Reservatório de gasolina para partida a frio (
  13. Reservatório do fluido da direção hidráulica * * : se equipado OHB076014BR OHB076020BR Manutenção
  1. COMPARTIMENTO DO MOTOR n Veículos com motor flex GAMMA 1.6 MPI (
  2. Reservatório do líquido de arrefecimento (sob a travessa dianteira superior) (
  3. Reservatório do líquido lavador do para-brisa (
  4. Tampa do radiador (
  5. Tampa de abastecimento de óleo do motor (
  6. Vareta de nível de óleo (
  7. Reservatório de fluido do freio / embreagem (
  8. Filtro de ar (
  9. Caixa de fusíveis (
  10. Terminal positivo da bateria (
  11. Terminal negativo da bateria (
  12. Vareta do fluido da transmissão automática * (
  13. Reservatório do fluido da direção hidráulica * * : se equipado OHB076012BR Manutenção
148. Manutenção - Ilustração técnica do manual
148. Manutenção
148. Manutenção - Ilustração técnica do manual
148. Manutenção
148. Manutenção - Ilustração técnica do manual
148. Manutenção
148. Manutenção - Ilustração técnica do manual
148. Manutenção

149. Responsabilidade do proprietário

Responsabilidade do proprietário Recomendamos que a manutenção de seu veículo seja feita por uma concessionária au- torizada Hyundai Motor Brasil (HMB). Você deve guardar os documentos que com- provam que a manutenção apropriada foi executada em seu veículo de acordo com o plano de manutenção preventiva mostrado nas páginas seguintes.

O serviço de manutenção e a guarda dos regis- tros são de responsabilidade do proprietário.

Q Q NOTA A manutenção inadequada durante o período de garantia pode afetar a cobertura da garan- tia. Para maiores detalhes, leia o Manual de Ga- rantia fornecido com o veículo. Se estiver inse- guro sobre qualquer procedimento de reparo ou manutenção, recomendamos que o veículo seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Manutenção

149. Responsabilidade do proprietário - Ilustração técnica do manual
149. Responsabilidade do proprietário
149. Responsabilidade do proprietário - Ilustração técnica do manual
149. Responsabilidade do proprietário

150. Quando o veículo estiver parado:

Quando o veículo estiver parado:

  • Verifique o nível do óleo do motor. • Verifique o nível do líquido de arrefeci- mento do motor no reservatório. • Verifique o nível do líquido do lavador do para-brisa. • Verifique se os pneus estão calibrados corretamente.

Manutenção

ATENÇÃO Tenha cuidado ao verificar o nível do lí- quido de arrefecimento do motor quando o motor estiver quente. Líquido de arre- fecimento e vapor quentes podem jorrar, sob pressão, causando queimaduras ou ferimentos graves.

  • Verifique o funcionamento do lavador e do limpador do para-brisa. Limpe as palhetas com um pano limpo umedecido no líquido do lavador. • Verifique o alinhamento dos faróis. • Verifique o silencioso, a tubulação de escapamento, suportes e braçadeiras. • Verifique o desgaste e o funcionamento dos cintos de segurança. • Verifique o desgaste dos pneus e as por- cas de rodas soltas.
  • Verifique o funcionamento da transmissão manual, incluindo a operação da embre- agem. • Verifique o funcionamento da transmissão automática e do mecanismo de estacio- namento (posição “P”). • Verifique o freio de estacionamento. • Verifique a existência de vazamentos de fluido sob seu veículo (é normal haver go- tejamento do sistema de ar condicionado durante ou após o uso).
150. Quando o veículo estiver parado: - Ilustração técnica do manual
150. Quando o veículo estiver parado:

151. Pelo menos duas vezes por ano:

Pelo menos duas vezes por ano:

  • Verifique a existência de vazamentos ou danos nas mangueiras do radiador, aque- cedor e ar condicionado.

Manutenção

152. PLANO DE MANUTENÇÃO PREVENTIVA

PLANO DE MANUTENÇÃO PREVENTIVA Se o veículo não estiver sob nenhuma das condições a seguir, siga o plano de manu- tenção normal. Se alguma destas condições ocorrer, siga a manutenção sob condições severas de uso. • Percursos repetitivos e de curta distância. • Condução em áreas com muita poeira ou areia. • Uso prolongado dos freios. • Condução em áreas onde há sal ou ou- tros materiais corrosivos. • Condução em estradas acidentadas ou lamacentas. • Condução em áreas montanhosas. • Períodos prolongados de funcionamento em ponto morto ou em baixa velocidade. • Condução por períodos prolongados em baixa temperatura e/ou climas extrema- mente úmidos. • Mais de 50% de uso em tráfego intenso em cidades com temperaturas acima dos 32°C.

Caso o seu veículo esteja funcionando sob uma das condições anteriores, você deve ins- pecionar, substituir ou completar os reserva- tórios com mais frequência do que o prescrito no plano de manutenção normal. Após os períodos ou distâncias mostradas na tabela continue seguindo as manutenções progra- madas.

Manutenção

152. PLANO DE MANUTENÇÃO PREVENTIVA - Ilustração técnica do manual
152. PLANO DE MANUTENÇÃO PREVENTIVA
152. PLANO DE MANUTENÇÃO PREVENTIVA - Ilustração técnica do manual
152. PLANO DE MANUTENÇÃO PREVENTIVA
152. PLANO DE MANUTENÇÃO PREVENTIVA - Ilustração técnica do manual
152. PLANO DE MANUTENÇÃO PREVENTIVA

153. PLANO DE MANUTENÇÃO NORMAL

PLANO DE MANUTENÇÃO NORMAL

Itens de Manutenção kmx1.000

(Meses)

1 Correias de acionamento *1 I I I

2 Óleo e filtro de óleo do motor *2

1.0 Turbo FLEX S S S S S S S S S S

1.0/1.6 MPI FLEX S S S S S S S S S S

3 Filtro de ar do motor I I I S I I I S I I

4 Velas de ignição *3 1.0 Turbo FLEX Substitua a cada 70.000 km

1.0/1.6 MPI FLEX Substitua a cada 160.000 km

5 Filtro de combustível *4 S S S S S S S S S S

6 Bomba de combustível *4 I I I

7 Folga das válvulas *5 Inspecione a cada 90.000 km ou 72 meses

8 Tampa do bocal de abastecimento e mangueiras de vapor I

9 Filtro de ar do reservatório de combustível (se equipado) I S I

10 Mangueiras de vácuo (do sistema EGR e válvula de aceleração) I I I I I I I I I I

11 Linhas de combustível, mangueiras e conexões I

12 Sistema de arrefecimento I I I I I I I I I I

13 Líquido de arrefecimento *6 I I I I I I I I I I

14 Estado da bateria I I I I I I I I I I

15 Sistema elétrico em geral I I I

16 Linhas de freio, mangueiras e conexões I I I I I I I I I I

Manutenção

Itens de Manutenção kmx1.000

(Meses)

17 Pedal de freio, pedal da embreagem (se equipado) I I I

18 Freio de estacionamento I I I

19 Fluido do freio/embreagem (se equipado) I I I I I I I I I I

20 Discos e pastilhas de freio I I I I I I I I I I

21 Fluido da direção hidráulica e mangueiras (se equipado) I I I I I I I I I I

22 Caixa de direção, articulações e coifas I I I I I I I I I I

23 Eixos propulsores e coifas I I I

24 Pneus (pressão e desgaste) I I I I I I I I I I

25 Juntas esféricas da suspensão dianteira I I I I I I I I I I

26 Parafusos e porcas do chassi e carroceria I I I I I I I I I I

27 Refrigerante do ar condicionado (se equipado) I I I I I I I I I I

28 Compressor do ar condicionado (se equipado) I I I I I I I I I I

29 Filtro do controle de climatização (se equipado) S S S S S

30 Óleo da transmissão manual (se equipado) *7 Inspecione a cada 60.000 km ou 48 meses

31 Fluido da transmissão automática (se equipado) Sem inspeção, livre de manutenção

32 Sistema de escape I I I

Manutenção I : Inspecione e se necessário, ajuste, corrija, limpe ou substitua. s : Substitua. *1 : Inspecione a correia de acionamento. Inspecione polia tensora, polia guia e alternador, se necessário corrija ou substitua. *2 : Verifique o nível do óleo do motor e vazamentos a cada 500 km ou antes de iniciar uma viagem longa. *3 : Para sua conveniência, podem ser substituídas antes do intervalo normal ao realizar manutenção de outros itens. *4 : O intervalo de manutenção depende da qualidade do combustível. Se você notar algum problema, como por exemplo, restrição do com- bustível, perda de potência, dificuldade de partida ou ruído nos componentes do sistema de alimentação de combustível, dirija-se a uma concessionária autorizada Hyundai Motor Brasil (HMB) para verificação ou substituição do filtro ou bomba de combustível. *5 : Inspecione se houver ruído excessivo ou vibração do motor e ajuste se necessário. Esta operação deve ser realizada por uma concessio- nária autorizada Hyundai Motor Brasil (HMB). *6 : A Hyundai Motor Brasil recomenda o uso do líquido de arrefecimento genuíno Hyundai. O uso de água e/ou outros produtos não reco- mendados podem ocasionar sérios danos ao motor, não passíveis de garantia. Pode ser substituído antes do intervalo normal ao realizar manutenção de outros itens. *7 : O óleo da transmissão manual e o óleo do diferencial devem ser substituídos sempre que o veículo passar por áreas inundadas.

CUIDADO

Recomendamos efetuar a manutenção em concessionárias autorizadas HMB, para que os resíduos gerados na manutenção dos veículos sejam descartados corretamente.

Manutenção

154. MANUTENÇÃO SOB CONDIÇÕES SEVERAS DE USO

MANUTENÇÃO SOB CONDIÇÕES SEVERAS DE USO Os seguintes pontos deverão ser verificados com maior frequência, caso o veículo seja normalmente utilizado sob condições severas de condu- ção. Utilize o quadro abaixo para realizar intervalos de manutenção apropriados.

Itens de manutenção Operação de manutenção Intervalo de manutenção Condição de condução

Óleo e filtro de óleo do motor

1.0 Turbo FLEX S A cada 5.000 km ou 6 meses

A, B, C, D, E, F, G, H, I, J 1.0/1.6 MPI FLEX S A cada 5.000 km ou 6 meses

Filtro de ar do motor S Substituir mais frequentemente, dependendo da condição C, E

Velas de ignição S Substituir mais frequentemente, dependendo da condição A, B, H, I, J

Caixa de direção, articulações e coifas I Inspecionar mais frequentemente, dependendo da condição C, D, E, F, G

Juntas esféricas da suspensão dianteira I Inspecionar mais frequentemente, dependendo da condição C, D, E, F, G

Discos e pastilhas de freio I Inspecionar mais frequentemente, dependendo da condição C, D, E, G, H

Freio de estacionamento I Inspecionar mais frequentemente, dependendo da condição C, D, G, H

Eixos propulsores e coifas I Inspecionar mais frequentemente, dependendo da condição C, D, E, F, G, H, I

Filtro do controle de climatização (se equipado) S Inspecionar mais frequentemente, dependendo da condição C, E

Fluido da transmissão manual (se equipado) S A cada 120.000 km C, D, E, G, H, I

Fluido da transmissão automática (se equipado) S A cada 100.000 km A, C, D, E, F, G, H, I

Manutenção Condições severas de uso A: Percursos repetitivos e de curta distância e/ou pouca utilização do veículo. B: Marcha lenta prolongada. C: Condução em locais acidentados, com muita poeira, lama, terra ou cascalho. D: Condução em áreas que apresentam sal ou outros materiais corrosivos ou sob temperaturas muito baixas. E: Condução na condição de entrada de areia ou poeira no motor. F: Condução em áreas com tráfego pesado. G: Condução em áreas montanhosas, com muitas subidas e descidas. H: Operações de rebocamento. I : Veículos comerciais e táxi. J: Condução sob tráfego pesado, anda e para.

Manutenção

155. Tubo de respiro e tampa do tanque de combustível

CUIDADO

Ao inspecionar as correias de aciona- mento, coloque o interruptor de igni- ção na posição LOCK/OFF ou ACC.

Tubo de respiro e tampa do tanque de combustível Tanto o tubo de respiro quanto a tampa do tanque de combustível devem ser inspecio- nados dentro dos intervalos especificados no plano de manutenção preventiva. Em caso de substituição, certifique-se de que as peças sejam instaladas corretamente.

Manutenção

156. Folga de válvulas

Folga de válvulas Verifique o excesso de ruído das válvulas e/ ou vibração do motor e faça os ajustes, se ne- cessário. Recomendamos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Inspecione (ou substitua) o óleo da transmis- são manual de acordo com o plano de manu- tenção preventiva.

Manutenção

156. Folga de válvulas - Ilustração técnica do manual
156. Folga de válvulas

157. Bomba, correia e mangueiras da direção assistida

CUIDADO O uso de fluido não especificado pode resultar em funcionamento incorreto e falhas na transmissão. Utilize somente fluido para transmis- são automática especificado. (Consulte “Lubrificantes e capacida- des recomendadas”, na seção 8).

Bomba, correia e mangueiras da direção assistida Verifique a existência de vazamentos e danos na bomba e as mangueiras da direção assis- tida substitua imediatamente quaisquer peças danificadas ou com vazamento. Inspecione a existência de cortes, rachaduras, desgaste excessivo, oleosidade e tensão apropriada na correia da direção assistida (ou a correia de acionamento). Substitua-a ou ajuste-a se necessário.

Verifique a existência de folgas ou danos nas articulações dos braços e barras da suspen- são. Reaperte todos os parafusos e porcas com o torque especificado.

Manutenção

157. Bomba, correia e mangueiras da direção assistida - Ilustração técnica do manual
157. Bomba, correia e mangueiras da direção assistida

Gás refrigerante/compressor do ar condicionado (se...

Gás refrigerante/compressor do ar condicionado (se equipado)

Verifique a existência de danos ou vazamen- tos nas linhas e conexões do sistema de ar condicionado.

  1. Certifique-se de que o veículo esteja esta- cionado em uma superfície nivelada.
  2. Dê a partida no motor e deixe que ele atinja a temperatura normal de operação.
  3. Desligue o motor e espere aproximadamente 5 minutos para que o óleo retorne ao cárter.
  4. Retire a vareta de medição, limpe-a com um pano e recoloque-a novamente.

Manutenção

Gás refrigerante/compressor do ar condicionado (se... - Ilustração técnica do manual
Gás refrigerante/compressor do ar condicionado (se...
Gás refrigerante/compressor do ar condicionado (se... - Ilustração técnica do manual
Gás refrigerante/compressor do ar condicionado (se...

159. Substituição do óleo do motor e do filtro de óleo

Se o nível do óleo estiver abaixo ou muito próximo da marca “L” (“LOW” nível mínimo), adicione óleo até que atinja a marca “F” (“FULL” nível máximo). Não adicione óleo em excesso.

Use um funil para evitar o derramamento de óleo nos componentes do motor.

Use somente o óleo especificado. Consulte “Lubrificantes e capacidades recomendadas” na seção 8.

Substituição do óleo do motor e do filtro de óleo

Recomendamos que o óleo do motor e o fil- tro de óleo sejam substituídos por uma con- cessionária autorizada Hyundai Motor Brasil (HMB).

ATENÇÃO O óleo usado pode provocar irritação ou câncer de pele, caso seja mantido em contato com a pele por períodos prolongados. O óleo usado contém compostos químicos que causaram câncer em animais de laboratório. Após manusear o óleo usado, lave comple- tamente as mãos com sabão e água quente o mais rápido possível.

O sistema de arrefecimento de alta pressão possui um reservatório com anticongelante. Esse reservatório é enchido na fábrica. Veri- fique a proteção anticongelante e o nível do anticongelante pelo menos uma vez por ano, no início do inverno e antes de viajar para lo- cal de clima mais frio. Quando o motor sobreaquece devido a falta de líquido de arrefecimento, adicionar líquido de arrefecimento repentinamente pode trincar o motor. Para prevenir danos, adicione o líqui- do de arrefecimento lentamente e em peque- nas quantidades.

Manutenção

159. Substituição do óleo do motor e do filtro de óleo - Ilustração técnica do manual
159. Substituição do óleo do motor e do filtro de óleo
159. Substituição do óleo do motor e do filtro de óleo - Ilustração técnica do manual
159. Substituição do óleo do motor e do filtro de óleo

160. Verificação do nível do líquido de arrefecimento

Verificação do nível do líquido de arrefecimento

ATENÇÃO Remoção da tampa do radiador • Não remova a tampa do radiador enquanto o motor estiver em funcio- namento ou estiver quente. O líquido ou va- por sob pressão podem atingi-lo e causar queimaduras graves e danos ao motor e ao sistema de arrefeci- mento. • Desligue o motor e espere até que ele resfrie. Tenha extremo cuidado ao remover a tampa do radiador. Enrole um pano grosso ao redor da tampa e gire-a lentamente no sentido anti- horário até a primeira parada. Afaste- se enquanto a pressão é liberada do sistema de arrefecimento.

  • Quando tiver certeza de que toda a pressão foi liberada, pressione a tampa para baixo usando o pano grosso e continue a girá-la no senti- do anti-horário para removê-la. • Mesmo que o motor não esteja fun- cionando, não remova a tampa do ra- diador ou o bujão de dreno enquanto o motor e o radiador estiverem quen- tes. O líquido de arrefecimento ou vapor ainda quentes podem jorrar sob pressão, causando ferimentos graves.

ATENÇÃO O motor elétrico (ventilador do radiador) é controlado pela temperatura e pressão do líquido de arrefecimento do motor e pela velocidade do veículo, portanto, algumas vezes, fun- cionar mesmo com o motor desligado. Tenha extremo cuidado quando trabalhar próximo as pás do ventilador do radiador para que não seja ferido pelo movimento de rotação. Quando a temperatura dimi- nui, o ventilador desliga-se automatica- mente. Isto é uma condição normal.

Verifique a condição e as conexões de todas as mangueiras do sistema de arrefecimento e de aquecimento. Troque as mangueiras de- formadas ou deterioradas. O nível do líquido de arrefecimento deve es- tar entre as marcas "F" ("FULL" nível máximo) e "L" ("LOW" nível mínimo) do reservatório quando o motor estiver frio. Se o nível de fluido estiver baixo, adicione a quantidade suficiente de água destilada ou desmineralizada para fornecer proteção con- tra congelamento e corrosão. Adicione até o nível "F" ("FULL" nível máximo), mas não encha demais. Se forem necessárias adições frequentes, recomendamos que o sistema se- ja inspecionado por uma concessionária auto- rizada Hyundai Motor Brasil (HMB).

Manutenção

160. Verificação do nível do líquido de arrefecimento - Ilustração técnica do manual
160. Verificação do nível do líquido de arrefecimento
160. Verificação do nível do líquido de arrefecimento - Ilustração técnica do manual
160. Verificação do nível do líquido de arrefecimento
160. Verificação do nível do líquido de arrefecimento - Ilustração técnica do manual
160. Verificação do nível do líquido de arrefecimento

161. Líquido de arrefecimento recomendado

Líquido de arrefecimento reco- mendado

  • Use somente água destilada ou desmine- ralizada para completar o nível do líquido e nunca misture água mineral ou de tor- neira no líquido de arrefecimento abaste- cido na fábrica. Uma mistura inadequada pode resultar em falhas de funcionamen- to graves ou danos ao motor. • O motor do seu veículo possui partes em alumínio e deve ser protegido por um lí- quido de arrefecimento à base de etileno- glicol com fosfato para evitar a corrosão e o congelamento. • NÃO USE álcool ou anticongelante com metanol, nem os misture com o líquido de arrefecimento especificado. • Não use um composto que contenha mais de 60% ou menos de 35% de anti- congelante, o que poderia reduzir a efici- ência da solução.

ATENÇÃO

Tampa do radiador

Não remova a tampa do radiador enquanto o motor e o radiador estiverem quentes. Líquido de arrefe- cimento e vapor quentes podem jorrar sob pressão, causando ferimentos graves.

Recomendamos que o líquido de arrefeci- mento seja substituído por uma concessio- nária autorizada Hyundai Motor Brasil (HMB).

CUIDADO

Coloque um pano grosso ao redor da tampa do radiador antes de completar o líquido de arrefecimento para evitar que ele caia nos componentes do mo- tor, tais como, o alternador.

ATENÇÃO

Líquido de arrefecimento

  • Não utilize anticongelante de líquido de arrefecimento no reservatório do líquido do lavador do para-brisa. • O líquido de arrefecimento do radia- dor pode atrapalhar seriamente a vi- sibilidade quando borrifado no para- -brisa e causar a perda do controle do veículo ou danos à pintura e ao aca- bamento da carroceria.

Manutenção

161. Líquido de arrefecimento recomendado - Ilustração técnica do manual
161. Líquido de arrefecimento recomendado
161. Líquido de arrefecimento recomendado - Ilustração técnica do manual
161. Líquido de arrefecimento recomendado
161. Líquido de arrefecimento recomendado - Ilustração técnica do manual
161. Líquido de arrefecimento recomendado
161. Líquido de arrefecimento recomendado - Ilustração técnica do manual
161. Líquido de arrefecimento recomendado
161. Líquido de arrefecimento recomendado - Ilustração técnica do manual
161. Líquido de arrefecimento recomendado

FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)...

FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO) Verificação do nível do fluido do freio/embreagem Verifique periodicamente o nível do fluido do freio no reservatório. O nível do fluido deve estar entre as marcas “MAX” e “MIN” existen- tes na lateral do reservatório. Antes de remover a tampa do reservatório e adi- cionar o fluido do freio, limpe cuidadosamente a área ao redor da tampa do reservatório para evitar a contaminação do fluido do freio. Se o nível estiver baixo, adicione fluido até o nível “MAX”. O nível irá cair com a quilometra- gem acumulada. Esta é uma condição normal associada com o desgaste das pastilhas de freio. Se o nível do fluido estiver excessiva- mente baixo, recomendamos que o sistema

ATENÇÃO

Perda do fluido de freio Se o nível do fluido estiver excessi- vamente baixo, recomendamos que o sistema seja verificado por uma con- cessionária autorizada Hyundai Motor Brasil (HMB).

ATENÇÃO Fluido de freio Tenha cuidado ao manusear o fluido do freio durante substituições e adições. Não o deixe entrar em contato com seus olhos. Se isso acontecer, lave os olhos imediatamente com muita água limpa e vá a um oftalmologista o mais rápido possível.

ATENÇÃO

Limpe a tampa de abastecimento antes de removê-la. Utilize apenas fluido de freio/embreagem DOT3 ou DOT4 de recipientes lacrados.

CUIDADO Não permita que o fluido do freio entre em contato com a pintura do veículo. Isso pode danificar a pintura. O fluido do freio, que foi exposto ao ar livre por um período prolongado de tempo, não deve ser usado, pois sua qualidade não pode ser garantida. Ele deve ser descartado corretamente. Não utili- ze um tipo errado de fluido. Algumas gotas de óleo mineral, como o óleo de motor, no sistema de freio podem dani- ficar as peças do sistema de freio. seja verificado por uma concessionária autori- zada Hyundai Motor Brasil (HMB).

Utilize somente fluido de freio especificado. Consulte “Lubrificantes recomendados e ca- pacidades”, na seção 8.

Nunca misture diferentes tipos de fluido.

Q Q NOTA

⚠️ Antes de remover a tampa de abastecimento da embreagem/freio, leia a advertência na tampa.

Manutenção

FLUIDO DA DIREÇÃO ASSISTIDA HIDRAULICAMENTE (SE EQUIPADO) Verificação do nível do fluido de direção assistida hidraulicamente

Q Q NOTA Verifique se o nível do fluido está no intervalo “QUENTE” no reservatório. Se o fluido estiver frio, verifique se está no intervalo “FRIO”. No caso do sistema de direção assistida requerer frequentes adições de fluido, o veículo deve ser inspecionado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Utilize somente fluido especificado para a di- reção assistida. Consulte “Lubrificantes reco- mendados ou capacidades”, na seção 8.

FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)... - Ilustração técnica do manual
FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)...
FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)... - Ilustração técnica do manual
FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)...
FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)... - Ilustração técnica do manual
FLUIDO DO FREIO/ EMBREAGEM (SE EQUIPADO)...

163. Verificação da mangueira de direção assistida

Com o veículo sobre uma superfície nivela- da, verifique periodicamente o nível de fluido no reservatório da direção assistida. O nível do fluido deve estar entre as marcas “MAX” e “MIN” existentes na lateral do reservatório em temperatura normal. Antes de adicionar o fluido de direção assisti- da, limpe completamente a área em torno da tampa do reservatório para impedir a conta- minação do fluido. Se o nível estiver baixo, adicione fluido até o nível “MAX”.

CUIDADO

  • Para evitar os danos à bomba de di- reção assistida, não conduza o veí- culo por períodos prolongados com o nível do fluido baixo. • Nunca ligue o motor quando o reser- vatório estiver vazio. • Ao adicionar fluido, tenha cuidado para que não entre sujeira no reser- vatório. • Pouco fluido pode resultar no esfor- ço e/ou no ruído de direção aumen- tados no sistema de direção assis- tida. • O uso de fluido não especificado po- de reduzir a eficácia e causar danos ao sistema de direção assistida.

Verificação da mangueira de direção assistida

Verifique as conexões para ver se existem va- zamentos, danos e torções na mangueira de direção assistida, antes de dirigir.

Manutenção

163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida
163. Verificação da mangueira de direção assistida - Ilustração técnica do manual
163. Verificação da mangueira de direção assistida

FREIO DE ESTACIONAMENTO Verificação do freio...

LÍQUIDO DO LAVADOR DO PARA-BRISA Verificação do nível do líquido do lavador do para-brisa

FREIO DE ESTACIONAMENTO Verificação do freio de estacionamento O reservatório é translúcido de modo que você possa verificar o nível com uma inspeção visual rápida. Verifique o nível do líquido do lavador do para-brisa no reservatório e complete se necessário. Pode-se utilizar água limpa se o líquido lavador não estiver disponível. Entretanto, utilize um detergente com características anticongelantes para evitar o congelamento em climas frios.

Verifique o curso livre do freio de estaciona- mento pela contagem do número de “clicks” ouvidos enquanto estiver acionando total- mente o freio, a partir da posição liberada. Da mesma forma, o freio de estacionamento so- zinho deve segurar firmemente o veículo em uma inclinação razoavelmente íngreme. Se o curso for maior ou menor do que o especifi- cado, recomendamos que o sistema esteja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Curso livre: 5 “clicks” a uma força de 20kg.

ATENÇÃO Líquido de arrefecimento • Não utilize líquido de arrefecimento ou anticongelante do radiador no re- servatório do lavador do para-brisa. • O líquido de arrefecimento pode obscurecer a visibilidade quando pulverizado no para-brisa e pode causar a perda do controle do veí- culo ou danos à pintura e ao acaba- mento da carroceria. • O líquido do lavador do para-brisa contém álcool que pode ser infla- mável sob certas circunstâncias. Evite faíscas ou chamas próximas ao reservatório ou líquido do lava- dor do para-brisa. Podem ocorrer danos ao veículo e os ocupantes podem se ferir. • O líquido do lavador do para-brisa é tóxico, se ingerido por pessoas ou animais. O líquido do lavador do pa- ra-brisa não deve ser ingerido. Isto pode causar ferimentos graves ou até mesmo a morte.

Manutenção

FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...
FREIO DE ESTACIONAMENTO Verificação do freio... - Ilustração técnica do manual
FREIO DE ESTACIONAMENTO Verificação do freio...

165. FILTRO DE AR Substituição do filtro de ar

FILTRO DE AR Substituição do filtro de ar

O filtro de ar deve ser substituído sempre que necessário e não deve ser lavado. Você pode limpar o filtro ao inspecionar o ele- mento do filtro de ar. Não limpe o filtro aplicando ar comprimido.

  • Solte os grampos de fixação da tampa do filtro de ar e abra-a.
    1. Limpe o interior do filtro de ar.
    2. Substitua o filtro de ar.
    3. Trave a tampa com os grampos de fixação. Substitua o filtro de acordo com o plano de manutenção preventiva.

Manutenção

165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar
165. FILTRO DE AR Substituição do filtro de ar - Ilustração técnica do manual
165. FILTRO DE AR Substituição do filtro de ar

166. Substituição do filtro

Substituição do filtro

  • Remova o filtro de ar do controle de cli- matização enquanto pressiona a trava da tampa.

Manutenção

166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro
166. Substituição do filtro - Ilustração técnica do manual
166. Substituição do filtro

167. Substituição das palhetas

  1. Substitua o filtro de ar do controle de cli- matização.
  2. A ordem de instalação é inversa à de des- montagem.

Q Q NOTA Instale o filtro de ar novo do controle de climatização na posição correta com o símbolo da seta (↓) apontando para baixo. Caso contrário, o efeito do controle de climati- zação pode diminuir e possivelmente produzir ruídos.

CUIDADO

Para evitar danos às palhetas, não use gasolina, querosene ou outros solven- tes nas palhetas ou próximo a elas.

CUIDADO

Para evitar danos aos braços dos lim- padores ou outros componentes, não tente movimentar os limpadores manu- almente.

CUIDADO

A utilização de uma palheta não reco- mendada pode resultar em funciona- mento incorreto e falha do limpador do para-brisa.

A contaminação do para-brisa ou das palhe- tas do limpador com um material estranho pode reduzir a eficiência dos limpadores do para-brisa. As fontes mais comuns de conta- minação são insetos, seiva de árvores e tra- tamento com cera quente usado por alguns lava rápidos. Se as palhetas não estiverem limpando corretamente, limpe o vidro e as palhetas com um bom limpador ou detergen- te suave e enxágue-os completamente com água limpa.

Substituição das palhetas

Se as palhetas não estiverem mais limpando o vidro corretamente, elas podem estar gas- tas ou rachadas e precisam ser substituídas.

Manutenção

167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas
167. Substituição das palhetas - Ilustração técnica do manual
167. Substituição das palhetas

168. Palheta do limpador do parabrisa (Tipo A)

Palheta do limpador do para-brisa (Tipo A)

  • Levante o braço do limpador e gire o con- junto da palheta para expor o grampo de plástico.
  • Comprima o grampo e deslize o conjunto da palheta para baixo.
    1. Retire-o do braço.
    2. Instale o conjunto da palheta na ordem inversa da remoção.

CUIDADO

Não permita que o braço do limpador caia sobre o para-brisa, uma vez que isso pode lascar ou trincar o para-brisa.

  • Levante o braço do limpador.

CUIDADO

Não permita que o braço do limpador caia sobre o para-brisa, uma vez que isso pode lascar ou trincar o para-brisa.

Manutenção

168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)
168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)
168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)
168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)
168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)
168. Palheta do limpador do parabrisa (Tipo A) - Ilustração técnica do manual
168. Palheta do limpador do parabrisa (Tipo A)

Palheta do limpador do vidro traseiro...

  • Levante o grampo da palheta do limpador do para-brisa. Em seguida, puxe o con- junto da palheta para baixo e remova-o.
  • Instale o conjunto da palheta na ordem inversa à da remoção.

Palheta do limpador do vidro traseiro (se equipado)

  • Levante o braço do limpador e retire o conjunto da palheta.
    1. Instale um novo conjunto de palheta inse- rindo a parte central na abertura do braço do limpador até que encaixe no lugar.
    2. Certifique-se que o conjunto da palhe- ta esteja instalado firmemente tentando puxá-lo ligeiramente. Para evitar danos aos braços dos limpadores ou outros componentes, recomendamos que as palhetas dos limpadores sejam substituí- das por uma concessionária autorizada Hyun- dai Motor Brasil (HMB).

Manutenção

Palheta do limpador do vidro traseiro... - Ilustração técnica do manual
Palheta do limpador do vidro traseiro...

170. BATERIA Para melhor manutenção da bateria

BATERIA Para melhor manutenção da bateria

  • Mantenha a bateria instalada firmemente. • Mantenha a parte superior da bateria lim- pa e seca. • Mantenha os terminais e as conexões lim- pos, apertados e protegidos por uma fina camada de vaselina ou graxa. • Limpe imediatamente qualquer eletrólito derramado pela bateria com uma solução de bicarbonato de sódio e água. • Se o veículo não for utilizado por um perí- odo prolongado, desconecte os cabos da bateria.

Q Q NOTA Basicamente, a bateria equipada neste veículo é livre de manutenção. Se o seu veículo estiver equipado com uma bateria com a marcação LO- WER e UPPER na lateral, você pode verificar o nível do eletrólito. O nível do eletrólito deve estar entre as mascas LOWER e UPPER. Se o nível do eletrólito estiver baixo, é necessário adicionar água destilada (desmineralizada) (Nunca adicio- ne ácido sulfúrico ou outro eletrólito). Ao reabas- tecer, cuidado para não espirrar na bateria e nos componentes adjacentes. Não abasteça as células da bateria em excesso. Isto pode causar corrosão em outras partes. Após reabastecer, certifique-se de apertar as tampas das células. Recomenda- mos que entre em contato com uma concessio- nária autorizada Hyundai Motor Brasil (HMB).

⚠️ Perigos da bateria

⚠️ Para assegurar o manuseio correto e seguro de sua bate- ria, leia com atenção as instru- ções a seguir.

Não fume e evite chamas ou faíscas próximo à bateria.

O hidrogênio, que é um gás altamente inflamável, está sempre presente nas células da bateria e pode explodir, ca- so haja alguma faísca.

Mantenha a bateria fora do al- cance das crianças. As bate- rias contêm ÁCIDO SULFÚRI- CO que é altamente corrosivo. Não permita que o ácido da bateria atinja sua pele, olhos, roupas ou pintura do veículo.

Manutenção Em caso de contato acidental do ácido da bateria com os olhos, lave-os com água em abundância durante, pelo me- nos, 15 minutos e procure um médico imediatamente. Se possível, continue aplicando água até receber o atendimen- to médico. Caso o ácido atinja a pele, lave completamente a área afetada. Caso o local esteja doendo ou esteja sentindo uma sensação de queimadura, procure um médico imediatamente.

Use óculos de segurança ao carregar ou fazer reparos pró- ximo à bateria. Quando estiver trabalhando em locais fechados, providen- cie ventilação adequada.

Uma bateria descartada de ma- neira inapropriada pode ser prejudicial ao meio-ambiente e à saúde humana. Descarte a bateria de acordo com a legis- lação local pertinente.

  • Ao manusear uma bateria com cai- xa plástica, evite pressionar exces- sivamente a caixa, pois isto pode provocar vazamento do ácido, re- sultando em ferimentos pessoais. Manuseie a bateria, utilizando um suporte adequado ou então segure a bateria, colocando as mãos nos cantos opostos. • Jamais tente carregar a bateria quando os cabos do veículo esti- verem conectados. • O sistema de ignição elétrica tra- balha com altas voltagens. Jamais toque nesses componentes quan- do o motor estiver funcionando ou quando a ignição estiver ligada.

Não seguir as recomendações anterio- res pode resultar em ferimentos graves ou morte.

CUIDADO

  • Quando não utilizar o veículo por um longo período de tempo, em uma área de baixas temperaturas, remo- va a bateria e mantenha-a em local fechado. • Sempre carregue totalmente a ba- teria, para evitar que a carcaça da bateria seja danificada em áreas de baixa temperatura. • Se conectar dispositivos eletrônicos não autorizados à bateria, a bateria pode descarregar. Nunca utilize dis- positivos não autorizados. • Verifique se a tampa da bateria está fechada. Se a tampa da bateria não estiver bem fechada, ela pode apre- sentar falhas no funcionamento por- que os componentes elétricos estão expostos à umidade.

ATENÇÃO

Recomendamos que o sistema seja reparado por uma concessionária au- torizada Hyundai Motor Brasil (HMB).

Manutenção

170. BATERIA Para melhor manutenção da bateria - Ilustração técnica do manual
170. BATERIA Para melhor manutenção da bateria
170. BATERIA Para melhor manutenção da bateria - Ilustração técnica do manual
170. BATERIA Para melhor manutenção da bateria

171. Recarga da bateria

Etiqueta da capacidade da bateria

Recarga da bateria Seu veículo possui uma bateria à base de cálcio que não precisa de manutenção. • Se a bateria descarregar em pouco tempo (como, por exemplo, por causa de faróis ou luzes internas deixados acesos en- quanto o veículo não estava em uso), re- carregue-a lentamente durante 10 horas. • Se a bateria descarregar gradualmente por causa de uma alta carga elétrica, en- quanto o veículo estiver em uso, recarre- gue-a por duas horas a 20-30A. h A etiqueta real da bateria no veículo pode diferir da ilustração.

  1. CMF65L-BCI: O nome do modelo de ba- teria Hyundai
  2. 12V: A tensão nominal
  3. 60Ah (20HR): A capacidade nominal (em Ampéres hora)
  4. 92RC: A capacidade reserva nominal (em minutos)
  5. 550CCA: A corrente de teste a frio em ampéres de acordo com a norma SAE
  6. 440A: A corrente de teste a frio em ampéres de acordo com as normas européias.

ATENÇÃO

  1. Recarga da bateria Ao recarregar a bateria, tenha os se- guintes cuidados: • A bateria deve ser removida do veículo e colocada em uma área com boa ventilação. • Não deixe cigarros, faíscas ou cha- mas próximo à bateria. • Observe a bateria durante o carre- gamento, e interrompa ou reduza a taxa de carga se as células da bateria começarem a ferver violen- tamente ou se a temperatura do eletrólito de qualquer célula exce- der 49°C. • Use óculos de segurança ao veri- ficar a bateria durante o carrega- mento. Desconecte o carregador da bateria na seguinte ordem:
  2. Desligue o interruptor principal do carregador da bateria.
  3. Desconecte o terminal negativo da bateria.
  4. Desconecte o terminal positivo da bateria.

Manutenção

171. Recarga da bateria - Ilustração técnica do manual
171. Recarga da bateria
171. Recarga da bateria - Ilustração técnica do manual
171. Recarga da bateria
171. Recarga da bateria - Ilustração técnica do manual
171. Recarga da bateria

172. Pressão recomendada dos pneus frios

CUIDADO

  • Mantenha a bateria protegida contra água ou qualquer outro tipo de líqui- do. • Recomendamos que utilize peças de reposição de uma concessioná- ria autorizada Hyundai Motor Brasil (HMB).

Pressão recomendada dos pneus frios A pressão dos pneus (incluindo o estepe) de- ve ser verificada quando os pneus estiverem frios. “Pneu frio” significa que o veículo está parado há pelo menos 3 horas ou não percor- reu mais do que 1,6 km. As pressões recomendadas devem ser man- tidas para proporcionar melhor dirigibilidade, estabilidade do veículo e desgaste mínimo do pneu. Consulte as pressões recomendadas em “Pneus e rodas” na seção 8.

Manutenção

Todas as especificações (tamanhos e pres- sões) podem ser encontradas na etiqueta fi- xada no veículo.

ATENÇÃO

Pressão do pneu abaixo da especificada Pressão do pneu abaixo da especifi- cada pode causar aquecimento dos pneus provocando estouros, sepa- ração da banda de rodagem e outras falhas que resultem na perda de con- trole do veículo e ferimentos graves ou morte. Este risco é muito maior em dias quentes e quando dirigir por longos períodos em alta velocidade.

ATENÇÃO

Calibragem do pneu Pressão do pneu acima ou abaixo da especificada pode reduzir a vida útil do pneu, afetar negativamente a diri- gibilidade do veículo e causar falhas repentinas. Isso pode resultar na perda de controle do veículo e ferimentos.

CUIDADO

  • A condução do veículo com a pres- são do pneu abaixo da especificada também resulta em desgaste exces- sivo, má dirigibilidade e economia de combustível reduzida. A defor- mação da roda é também possível. Mantenha a pressão dos pneus nos níveis apropriados. Se um pneu pre- cisar frequentemente de calibragem, recomendamos que o sistema seja verificado em uma concessionária autorizada Hyundai Motor Brasil (HMB). • A condução do veículo com a pres- são do pneu acima da especificada produz uma condução dura, desgas- te excessivo no centro da banda de rodagem do pneu e uma grande pos- sibilidade de danos.

CUIDADO

  • Pneus quentes normalmente exce- dem as pressões recomendadas de um pneu frio de 4 a 6 psi. Não libere o ar dos pneus quentes para ajus- tar a pressão ou eles ficarão com a pressão abaixo da especificada. • Certifique-se de reinstalar as tam- pas das válvulas de enchimento. Sem a tampa da válvula, sujeira ou umidade podem entrar no centro da válvula e causar vazamento de ar. Se perder uma tampa, instale uma nova o mais rápido possível.

Manutenção

172. Pressão recomendada dos pneus frios - Ilustração técnica do manual
172. Pressão recomendada dos pneus frios
172. Pressão recomendada dos pneus frios - Ilustração técnica do manual
172. Pressão recomendada dos pneus frios
172. Pressão recomendada dos pneus frios - Ilustração técnica do manual
172. Pressão recomendada dos pneus frios
172. Pressão recomendada dos pneus frios - Ilustração técnica do manual
172. Pressão recomendada dos pneus frios

173. Verificação da pressão de calibragem do pneu

CUIDADO

Pressão do pneu Esteja sempre atento às seguintes re- comendações: • Verifique a pressão dos pneus somente quando estiverem frios. (Quando o veículo estiver parado há pelo menos 3 horas ou não tiver per- corrido mais do que 1,6 km após ter sido colocado em movimento.) • Cada vez que verificar a pressão dos pneus que estão em uso, verifique também a pressão do estepe. • Nunca sobrecarregue o veículo, principalmente se utilizar um baga- geiro de teto, caso esteja equipado com um. • Pneus gastos e velhos podem cau- sar acidentes. Se a banda de roda- gem estiver muito gasta ou se os pneus estiverem danificados, subs- titua-os.

Verificação da pressão de cali- bragem do pneu

Verifique seus pneus uma vez por semana. Verifique também a pressão do estepe.

Como verificar Use um calibrador de boa qualidade para ve- rificar a pressão do pneu. Não se pode dizer que os pneus estão calibrados corretamente simplesmente olhando para eles. Pneus ra- diais podem parecer calibrados adequada- mente mesmo quando estão com a calibra- gem abaixo do especificado. Verifique a pressão dos pneus quando os pneus estiverem frios. “Pneu frio” significa que o veículo está parado há pelo menos 3 horas ou não percorreu mais do que 1,6 km. Retire a tampa da válvula de enchimento. Pressione o calibrador firmemente sobre a válvula para obter a medição da pressão. Se a calibragem do pneu frio corresponder à pressão recomendada na etiqueta de in- formações sobre pneu e carga, não será ne- cessário nenhum ajuste. Se a pressão estiver baixa, adicione ar até atingir a quantidade re- comendada. Se encher demais o pneu, libere o ar pressionando a haste de metal no centro da válvula de enchimento do pneu. Verifique novamente a pressão com o calibrador. Certi- fique-se de reinstalar as tampas das válvulas. Elas ajudam a evitar vazamentos, prevenindo a entrada de sujeira e umidade.

ATENÇÃO

  • Verifique frequentemente a calibra- gem adequada, desgaste e danos dos pneus. Utilize sempre um cali- brador de pressão. • Pneus com pressão acima ou abai- xo da especificada podem causar má dirigibilidade, perda de con- trole do veículo e falha repentina dos pneus, provocando acidentes, ferimentos e até mesmo morte. A pressão recomendada para pneus frios pode ser encontrada neste manual e na etiqueta fixada na co- luna central do lado do motorista. • Pneus gastos podem causar aci- dentes. Substitua os pneus gastos, irregulares ou danificados. • Lembre-se de verificar a pressão do estepe. A Hyundai recomenda que a pressão do estepe seja verificada sempre que verificar a pressão dos pneus que estão em uso no seu veículo.

Manutenção

173. Verificação da pressão de calibragem do pneu - Ilustração técnica do manual
173. Verificação da pressão de calibragem do pneu

174. Rodízio dos pneus

Rodízio dos pneus Para que o desgaste dos pneus seja unifor- me, recomenda-se realizar rodízio de pneus a cada 10.000 km ou assim que o desgaste irregular começar a aparecer. Durante o rodízio, verifique o balanceamento correto das rodas. Ao efetuar o rodízio dos pneus, verifique se não há desgaste irregular e danos. O desgas- te irregular é causado normalmente pela pres- são incorreta do pneu, alinhamento inadequa- do das rodas, desbalanceamento das rodas, frenagens bruscas ou curvas fechadas. Pro- cure por saliências ou deformações na banda de rodagem ou na lateral do pneu. Substitua o pneu se encontrar qualquer uma dessas condições ou se a lona ficar visível. Após o rodízio dos pneus, certifique-se de ca- librar corretamente os pneus dianteiros e tra- seiros dentro das especificações e verifique o torque de aperto das porcas das rodas.

As pastilhas de freio devem ser inspeciona- das sempre que fizer o rodízio dos pneus.

ATENÇÃO

  • Não use o estepe compacto no ro- dízio dos pneus. • Não utilize ao mesmo tempo pneus radiais e pneus diagonais sob ne- nhuma circunstância. Isso pode causar condições de condução inadequadas, que podem provocar morte, ferimentos graves ou danos materiais.

Q Q NOTA

O rodízio dos pneus radiais, que tem um padrão assimétrico da banda de rodagem, somente pode ser feito da frente para trás e não da direita para a esquerda.

Manutenção

174. Rodízio dos pneus - Ilustração técnica do manual
174. Rodízio dos pneus

175. Substituição dos pneus

Balanceamento de rodas e pneus O conjunto de rodas e pneu de seu veículo fo- ram alinhadas e balanceadas cuidadosamen- te na fábrica, para proporcionar maior vida útil dos pneus e melhor desempenho total. Nos casos em que o conjunto de rodas e pneus apresentar problemas de balancea- mento, é importante que uma concessionária autorizada Hyundai Motor Brasil (HMB) avalie o problema. Se observar vibração no veículo durante a condução sobre uma estrada regular, as ro- das podem estar precisando de rebalancea- mento.

Se um pneu for gasto uniformemente, um in- dicador de desgaste aparecerá como uma fai- xa sólida atravessando a banda de rodagem. Isso mostra que resta menos de 1,6 mm da banda de rodagem no pneu. Substitua o pneu quando isso acontecer. Não espere que essa faixa sólida apareça atravessando toda a banda de rodagem antes de substituir o pneu.

Substituição dos pneus

CUIDADO

Contrapesos inadequados podem da- nificar as rodas de alumínio de seu veículo. Utilize somente contrapesos aprovados.

CUIDADO Após substituir os pneus verifique e aperte as porcas após dirigir cerca de 1.000 (620 milhas). Se o volante de di- reção trepidar ou o veículo vibrar ao dirigir, a roda está desbalanceada. Ba- lanceie as rodas.

Se o problema não for resolvido, reco- mendamos que entre em contato com uma concessionária autorizada Hyun- dai Motor Brasil (HMB).

ATENÇÃO

Substituição dos pneus

  • A condução com pneus gastos é muito perigosa e reduzirá a eficá- cia de frenagem, direção e tração do veículo. • Seu veículo está equipado com pneus projetados para proporcionar uma condução segura e boa dirigi- bilidade. Não utilize pneus e rodas de dimensões e tipo diferentes dos originalmente instalados em seu ve- ículo. Isso pode afetar negativamen- te a segurança e o desempenho do seu veículo, o que pode resultar em má dirigibilidade ou capotamento e ferimentos sérios. Ao substituir os pneus certifique-se de equipar todos os quatro pneus com pneus e rodas de mesmas dimensões, tipo, bitola, marca e capacidade de carga.

Manutenção

175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus
175. Substituição dos pneus - Ilustração técnica do manual
175. Substituição dos pneus

176. Manutenção dos pneus

Manutenção dos pneus Além da calibragem apropriada, um alinha- mento correto das rodas ajuda a diminuir o desgaste dos pneus. Se encontrar um pneu que apresente desgaste irregular, recomen- damos verificar o alinhamento das rodas em uma concessionária autorizada Hyundai Mo- tor Brasil (HMB). Ao instalar pneus novos, certifique-se que estejam balanceados. Isso aumentará o con- forto da condução e a vida útil do pneu. Além disso, um pneu deve sempre ser rebalancea- do se for removido da roda.

Manutenção Indicação do tamanho da roda As rodas também estão marcadas com infor- mações importantes que serão necessárias em caso de precisar substituí-las. A seguir es- tão as explicações sobre o que significam as letras e os números na indicação do tamanho da roda.

176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus
176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus
176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus
176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus
176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus
176. Manutenção dos pneus - Ilustração técnica do manual
176. Manutenção dos pneus

177. 1. Nome do fabricante ou marca

1. Nome do fabricante ou marca

É mostrado o nome do fabricante ou da marca.

Para informações adicionais, consulte a tabela de classificação de velocidade, nesta seção.

Manutenção Limites de velocidade dos pneus A tabela abaixo lista os diferentes limites de velocidade atualmente em uso para veículos de passeio. O limite de velocidade é parte da indicação na lateral do pneu. Este símbolo cor- responde à velocidade máxima de condução com segurança do pneu.

177. 1. Nome do fabricante ou marca - Ilustração técnica do manual
177. 1. Nome do fabricante ou marca
177. 1. Nome do fabricante ou marca - Ilustração técnica do manual
177. 1. Nome do fabricante ou marca

3. Verificação da vida útil do...

Símbolo do limite de velocidade

Velocidade máxima

S 180 km/h (112 mph)

T 190 km/h (118 mph)

H 210 km/h (130 mph)

V 240 km/h (149 mph)

Z Acima de 240 km/h (149 mph)

  • Verificação da vida útil do pneu (TIN: Número de identificação do pneu) Qualquer pneu com mais de 6 anos, com ba- se na data de fabricação, tem sua resistência e desempenho reduzidos, mesmo os pneus sobressalentes que não foram utilizados. Por essa razão, os pneus (incluindo o estepe) devem ser substituídos por novos. A data de fabricação pode ser encontrada na lateral do pneu (possivelmente na parte interna da roda), que mostra o código DOT. O código DOT consiste em uma série de nú- meros e letras. A data de fabricação é indicada pelos quatro últimos dígitos (caracteres) do código DOT.

DOT: XXXX XXXX OOOO A parte inicial do DOT é o número do código do fábrica, tamanho do pneu e padrão da banda de rodagem e os quatro últimos números indi- cam a semana e o ano de fabricação.

Por exemplo: DOT XXXX XXXX 2018 indica que o pneu foi produzido na 22° semana de 2018.

ATENÇÃO

Idade do pneu Os pneus se degradam com o tempo, mesmo quando não estão sendo uti- lizados. Independentemente da banda de roda- gem restante, é recomendado que os pneus sejam substituídos após 6 (seis) anos de utilização normal. O calor causado por climas quentes ou condições frequentes de carga pe- sada podem acelerar o processo de envelhecimento. A inobservância desta recomendação pode resultar na falha repentina do pneu, causando a perda de controle do veículo e um acidente com ferimentos sérios ou morte.

Manutenção Desgaste da banda de rodagem O grau de desgaste da banda de rodagem é um limite comparativo baseado da taxa de desgaste do pneu quando testado sob condi- ções controladas em um circuito de teste ofi- cial. Por exemplo, um pneu com grau 150 irá se desgastar em uma vez e meia a mais em comparação a um pneu de grau 100. O desempenho relativo dos pneus depende das condições reais de sua utilização e pode se distanciar consideravelmente da norma, por causa das variações nos hábitos de con- dução, práticas de manutenção e diferenças nas características da estrada e climas.

3. Verificação da vida útil do... - Ilustração técnica do manual
3. Verificação da vida útil do...
3. Verificação da vida útil do... - Ilustração técnica do manual
3. Verificação da vida útil do...
3. Verificação da vida útil do... - Ilustração técnica do manual
3. Verificação da vida útil do...

TRACTION AA TEMPERATURE

  • Pressão máxima permitida de enchimento Este número indica a maior quantidade de pressão de ar que pode ser colocada no pneu. Não exceda a pressão máxima permi- tida de enchimento. Consulte a etiqueta de informação do pneu e carga para verificar a pressão de calibragem recomendada para o pneu.

Por exemplo: TREADWEAR 200 TRACTION AA TEMPERATURE A

Esses graus estão marcados nas laterais dos pneus. Os pneus disponíveis como equipa- mentos padrão ou opcional em seu veículo podem variar com relação ao grau.

Manutenção Capacidade de tração AA, A, B e C As capacidades de tração, da maior para a menor, são AA, A, B e C. Esses graus repre- sentam a capacidade que os pneus tem de frear em pistas molhadas sob condições con- troladas em superfícies de teste oficiais de asfalto ou concreto. Um pneu marcado com C pode ter uma capacidade de tração pouco eficiente.

Temperatura A, B e C Os graus da temperatura são A (o maior), B e C, que representam a resistência do pneu à geração de calor e sua capacidade em dis- sipar o calor quando testado sob condições controladas em um laboratório fechado de teste de rodas. Temperatura alta continuada pode fazer com que o material do pneu se degenere, reduzin- do a vida útil do pneu, assim como a tempera- tura excessiva pode acarretar em falha súbita do pneu. Os graus B e A representam níveis maiores de desempenho em testes de labora- tório do que o mínimo requerido por lei.

180. Pneu com perfil baixo

ATENÇÃO

Temperatura do pneu O grau de temperatura para este pneu é estabelecido por um pneu que este- ja calibrado corretamente e que não esteja sobrecarregado. Velocidade excessiva, pressão do pneu abaixo da especificada, ou carga excessiva, seja separadamente ou em conjunto, podem causar um acúmulo de calor e possível falha repentina do pneu. Is- so pode causar perda de controle do veículo e provocar ferimentos graves ou morte.

ATENÇÃO O grau de capacidade de tração indica- do para este pneu é baseado em testes de frenagem em linha reta e não inclui a aceleração, curvas, aquaplanagem ou características de máxima capacidade de tração.

Pneu com perfil baixo Pneus com perfil baixo (menor que 50), são feitos para visuais mais esportivos. Por causa do perfil baixo, esses pneus são melhores nas frenagens e nas manobras, mas podem ser mais desconfortáveis ao con- duzir e podem produzir mais ruídos que os pneus normais.

CUIDADO Como a parede lateral de um pneu com perfil baixo é menor que o normal, es- se tipo de pneu e a roda podem ser danificados mais facilmente. Por este motivo, siga as instruções abaixo. • Ao dirigir em uma pista acidentada ou fora da estrada, dirija cuidado- samente porque os pneus e rodas podem ser danificados. Após a con- dução inspecione os pneus e rodas. • Ao passar em valetas, lombadas, bueiros, ou ruas de paralelepípedo, dirija lentamente de modo que as ro- das não sejam danificadas.

Manutenção

180. Pneu com perfil baixo - Ilustração técnica do manual
180. Pneu com perfil baixo
180. Pneu com perfil baixo - Ilustração técnica do manual
180. Pneu com perfil baixo

181. FUSÍVEIS

  • Se o pneu sofrer um impacto, inspe- cione a condição do pneu ou entre em contato com uma concessioná- ria autorizada Hyundai Motor Brasil (HMB). • A fim de evitar danos no pneu, ins- pecione a condição e a pressão do pneu semanalmente.

CUIDADO

  • Não é fácil reconhecer danos no pneu visualmente. Mas se houver o menor indício de dano no pneu, mesmo que você não tenha certeza, faça uma nova inspeção e substitua o pneu danificado, pois pode haver vazamento de ar. • A garantia não cobre pneus dani- ficados por dirigir em pistas aci- dentadas, fora da estrada, valetas, lombadas, bueiros, ou ruas de para- lelepípedo. • Você pode encontrar informações sobre o pneu na lateral do pneu.

FUSÍVEIS O sistema elétrico de um veículo é protegido de danos por sobrecarga elétrica por meio de fusíveis. Esse veículo possui 2 (ou 3) painéis de fusí- veis, um localizado no painel lateral ao lado do motorista, e o outro no compartimento do motor próximo à bateria. Se alguma das luzes, acessórios ou controles do veículo não funcionar, verifique o fusível apropriado. Se um fusível queimar, o filamen- to interno do fusível derreterá. Se o sistema elétrico não funcionar, verifique primeiramente o painel de fusíveis ao lado do motorista. Antes de substituir um fusível queimado, des- ligue a chave de ignição e desconecte o cabo negativo da bateria. Substitua sempre um fusível queimado por outro de mesma capacidade. Se o fusível substituído queimar, isso indica um problema elétrico. Evite usar o sistema em questão e consulte imediatamente uma con- cessionária autorizada Hyundai Motor Brasil (HMB). Três tipos de fusíveis são utilizados: tipo lâ- mina, para baixas amperagens, tipo cartucho e tipo conector fusível para maiores ampera- gens.

Manutenção

⚠️ CUIDADO

Não use uma chave de fenda ou qual- quer outro objeto de metal para remo- ver os fusíveis, pois isso pode causar um curto circuito e danificar o sistema.

⚠️ Q Q NOTA

A etiqueta real no painel de fusíveis/relés pode diferir dos itens equipados.

⚠️ ATENÇÃO

Substituição de fusíveis

  • Nunca substitua um fusível por outro que não seja da mesma capacida- de. Um fusível de maior capacidade pode causar danos e um possível incêndio. • Nunca instale um pedaço de fio em vez do fusível apropriado, ainda que em circunstâncias provisórias. Isso pode causar danos à toda a fiação e um possível incêndio.

⚠️ CUIDADO

  • Ao substituir um fusível queimado ou relé por um novo, verifique se o fusível novo ou relé se encaixa fir- memente nos soquetes. A fixação incompleta do fusível ou relé pode causar danos na fiação do veículo e no sistema elétrico, e um possível incêndio. • Não retire os fusíveis, relés e termi- nais fixados com parafusos ou por- cas. Os fusíveis, relés e terminais podem ser fixadas de forma incom- pleta, e isso pode causar um incên- dio. Se fusíveis, relés e terminais fixados com parafusos ou porcas queimarem e não possuir as ferra- mentas necessárias, as lâmpadas corretas e a experiência, recomen- damos consultar uma concessioná- ria autorizada Hyundai Motor Brasil (HMB). • Não introduzir quaisquer outros ob- jetos, exceto fusíveis ou relés nos terminais para fusíveis e relés, como um conector ou fiação. Isso pode causar falha de contato e funciona- mento incorreto do sistema.

Substituição dos fusíveis do painel de instrumentos

  1. Desligue a chave de ignição e todos os interruptores.
  2. Abra a tampa do painel de fusíveis.

Manutenção

  1. Remova o fusível suspeito para fora. Utili- ze o sacador de fusíveis que está localiza- do na caixa de fusíveis do compartimento do motor.
  2. Verifique o fusível removido. Substitua-o se estiver queimado.
  3. Coloque um novo fusível de mesma ca- pacidade e certifique-se que ele se ajusta perfeitamente. • Se ele ficar solto, recomendamos consul- tar uma concessionária autorizada Hyun- dai Motor Brasil (HMB). • Se não possuir um fusível reserva, utilize um de mesma capacidade de um circuito que não será necessário para fazer seu veículo funcionar, tal como, o fusível do acendedor de cigarros. • Se o fusível estiver fixado por parafusos e porcas, não desmonte ou monte por con- ta própria. Montagem inadequada pode provocar um incêndio. Recomendamos entrar em con- tato com uma concessionária autorizada Hyundai Motor Brasil (HMB). Se os faróis ou outros componentes elétricos não funcionarem e os fusíveis estiverem em bom estado, verifique o painel de fusíveis no compartimento do motor. Se um fusível esti- ver queimado, ele deve ser substituído.
  1. Seu veículo está equipado com um fusível de memória para prevenir a descarga da bateria caso seu veículo fique parado sem funcionar por longos períodos. Siga os seguintes proce- dimentos antes de estacionar seu veículo por um período prolongado.
  2. Desligue o motor.
  3. Desligue os faróis e as luzes traseiras.
  4. Abra a tampa do painel ao lado do moto- rista e puxe o fusível de memória.

Interruptor fusível

⚠️ CUIDADO

  • Coloque sempre o interruptor fusí- vel na posição “ON” enquanto esti- ver dirigindo o veículo. • Não mova o interruptor fusível repe- tidamente. O interruptor fusível po- derá queimar.

⚠️ Q Q NOTA

  • Se o fusível de memória for puxado do pai- nel de fusíveis, o aviso sonoro, áudio, reló- gio e luzes interiores, etc. não funcionarão. Alguns itens devem ser reiniciados depois da substituição. Consulte “Bateria” nesta seção. • Ainda que o fusível de memória seja reti- rado, a bateria pode descarregar com o funcionamento dos faróis ou outros dispo- sitivos elétricos. • Se precisar estacionar seu veículo por um período de tempo prolongado de mais de 1 mês, coloque o interruptor fusível na posi- ção “OFF” para evitar a descarga da bate- ria.

Manutenção

Substituição dos fusíveis do compartimento do motor

  1. Desligue o interruptor de ignição e todos os outros interruptores.
  2. Remova a tampa do painel de fusíveis pressionando-a e puxando-a para cima.
  3. Verifique o fusível removido. Substitua-o se estiver queimado. Para remover ou in- serir o fusível, use o sacador de fusíveis que está localizado na caixa de fusíveis do compartimento do motor.
  4. Coloque um novo fusível de mesma ca- pacidade e certifique-se que ele se ajusta perfeitamente. Se ele ficar solto, consulte uma concessionária autorizada Hyundai Motor Brasil (HMB).

⚠️ CUIDADO

Após verificar o painel de fusíveis no compartimento do motor, reinstale a tampa do painel firmemente. Se não fi- zer isso, falhas elétricas poderão ocor- rer com a entrada de água.

  1. Se o conector estiver queimado, ele deverá ser removido conforme as instruções a seguir:
  2. Desconecte o cabo negativo da bateria.
  3. Remova as porcas mostradas na figura acima.
  4. Substitua o fusível por um novo de mes- ma capacidade.
  5. Reinstale na ordem inversa à da remo- ção.

Conector fusível

⚠️ Q Q NOTA

Se o conector ou fusível principal estiver queima- do, recomendamos consulte uma concessionária autorizada Hyundai Motor Brasil (HMB).

Manutenção

Descrição dos fusíveis e relés do painel

Dentro das tampas dos painéis de fusíveis/ relés, encontram-se as etiquetas dos fusíveis/ relés que descrevem o nome e a capacidade de cada um deles.

⚠️ Q Q NOTA

Nem todas as descrições do painel de fusíveis des- te manual se aplicam ao seu veículo. Elas estão de acordo com a data da impressão do manual. Ao inspecionar o painel de fusíveis de seu veículo, consulte a etiqueta do painel de fusíveis.

Manutenção

Relés Símbolo Função Tipo

⚠️ Relé 1 M33 FLASHER Unidade das luzes indicadoras de direção e luzes de advertência Micro Plug

Relé 2 M34 Relé de travamento das portas Micro Plug

Relé 3 M35 Relé de destravamento das portas Micro Plug

Relé 4 M36 Relé dos vidros elétricos Micro Plug

Relé 5 M37 Relé da luz interior Micro Plug

Relé 6 M38 Relé do ventilador da ventilação interna Micro Plug

Relé 7 M39 RR HTD Relé do desembaçador traseiro Micro Plug

Manutenção

Símbolo Corrente Componentes protegidos

  1. AUDIO 20A Sistema de áudio 10A Painel de instrumentos, Conector de dados, Módulo de controle da carroceria (BCM), Luz do compartimento de bagagem, Módulo de controle do ar condicionado, Relógio digital, Luzes de leitura (sem para-sol), Sensor ultrassônico de proteção de intrusão, Luz do teto, Luz de cortesia LE/LD STOP LAMP 15A Interruptor das luzes de freio 10A Módulo do imobilizador, Módulo MTS 10A Caixa de conectores fusíveis do painel de instrumentos (Relé
  2. 25A Interruptor principal dos vidros elétricos 25A Interruptor principal dos vidros elétricos Interruptor do vidro elétrico do passageiro POWER OUTLET 20A Tomada de força ACC 10A Sistema de áudio, Interruptor dos espelhos retrovisores externos, Relógio digital, Módulo de controle da carroceria (BCM) 10A Faróis, Luz da placa de licença, Luzes combinadas traseiras (externa/interna) LE 10A Relógio digital, Conectores AUX e USB, Interruptor de advertência, sistema de áudio, Iluminação da alavanca seletora da transmissão automática, Painel de instrumentos, Iluminação do interruptor do ventilador, Interruptor principal dos vidros elétricos, Módulo de controle do ar condicionado, Interruptor de funcionamento incorreto, Luzes combinadas traseiras (interna/externa) LD, Faróis LD, Caixa de conectores, Fusíveis do compartimento do motor (Relé 10) (Com acionamento automático dos faróis) Manutenção Símbolo Corrente Componentes protegidos 10A Interruptor de ignição, Interruptor de travamento da ignição, Interruptor da alavanca seletora (transmissão automática) IG2 10A Painel de instrumentos, Módulo de controle da carroceria (BCM), Módulo de controle do ar condicionado, Ionizador do painel, Caixa de conectores fusíveis do painel de instrumentos (Relé 6, Relé 4), Caixa de conectores fusíveis do compartimento do motor (Relé 10, Relé
  3. 25A Motor do limpador do para-brisa dianteiro, Interruptor multifunção (Limpador) 15A Motor do limpador do vidro traseiro, Interruptor multifunção (Limpador) 10A (Com acionamento automático dos faróis): Caixa de conectores fusíveis do compartimento do motor (Relé 8) (sem acionamento automático dos faróis): Faróis LE 10A Faróis LD

⚠️ 15A Relé das luzes de advertência, Interruptor das luzes de advertência

20A Caixa de conectores fusíveis do painel de instrumentos (Relé 2, Relé 3),

RR HTD 30A Caixa de conectores fusíveis do painel de instrumentos (Relé 7)

CLUSTER 10A Painel de instrumentos, Módulo de controle da carroceria (BCM)

⚠️ 10A Interruptor das luzes de advertência

10A Módulo de controle do ABS

Manutenção

Símbolo Corrente Componentes protegidos

10A Módulo do imobilizador, Módulo MTS, Interruptor das luzes de freio

15A Módulo de controle do Airbag (SRS)

10A Painel de instrumentos

B/UP LAMP 10A Interruptor das luzes de ré IG1 10A Sinal sonoro traseiro de assistência de estacionamento, Sensor traseiro de assistência de estacionamento LE/LD, Sensor traseiro de assistência de estacionamento (central) LE/LD, Módulo MTS, Alternador 15A Sensor de velocidade do veículo, Interruptor da alavanca seletora da transmissão, Gerador de pulsos 'A'I"B' BLOWER SIGNAL 10A Resistor do ventilador, Módulo de controle do motor, Módulo de controle do ar condicionado HTD IND 10A Caixa de conectores fusíveis do painel de instrumentos (Relé 7), Módulo de controle do motor, Módulo de controle do ar condicionado, Desembaçador traseiro (+) Manutenção

181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS
181. FUSÍVEIS - Ilustração técnica do manual
181. FUSÍVEIS

182. Caixa de fusíveis do compartimento do motor

Caixa de fusíveis do compartimento do motor

Manutenção

Relés Símbolo Função Tipo

⚠️ Relé 1 E174 / E274 Unidade das luzes indicadoras de direção e luzes de advertência Micro Plug

Relé 2 E175 / E275 Relé de travamento das portas Micro Plug

Relé 3 E176 / E276 Relé de destravamento das portas Micro Plug

Relé 4 E177 / E277 Relé dos vidros elétricos Micro Plug

Relé 5 E178 / E278 Relé da luz interior Micro Plug

Relé 6 E179 / E279 Relé do ventilador da ventilação interna Micro Plug

Relé 7 E180 / E280 Relé do desembaçador traseiro Micro Plug

Relé 8 E181 / E281 Relé dos faróis (Baixo) Micro Plug

Relé 9 E182 / E282 MAIN RELAY Relé principal Micro Plug

Relé 10 E183 / E283 Relé do desembaçador dianteiro Micro Plug

Relé 11 E184 / E284 SUB F/PUMP Relé da bomba alimentadora de combustível Micro Plug

Relé 12 E185 / E285 F/PUMP Relé da bomba de combustível Micro Plug

Relé 13 E186 / E286 Relé das luzes traseiras Micro Plug

Manutenção

Símbolo Corrente Componentes protegidos

50A Caixa de fusíveis e relés do compartimento do motor (Relé 13), Caixa de conectores fusíveis do painel de instrumentos (Fusíveis: F1 20A, F2 10A, F3 15A, F5 10A, F17 10A)

ALT 125A Caixa de fusíveis e relés do compartimento do motor (Fusíveis múltiplos: F3 40A, F4 40A, F5 40A, F6 40A; Fusíveis: F16 30A, F17 10A, F18 10A), Alternador

40A Caixa de conectores fusíveis do painel de instrumentos (Relé 4)

40A Módulo de controle do ABS

40A Módulo de controle do ABS

40A Caixa de conectores fusíveis do painel de instrumentos (Relé 6)

10A (Com acionamento automático dos faróis): Faróis LE

10A (Com acionamento automático dos faróis): Faróis LD

10A Módulo de controle da transmissão (F4FA)

10A Caixa de fusíveis e relés do compartimento do motor (Relé 1, Relé 5)

50A Caixa de conectores fusíveis do painel de instrumentos (Fusíveis: F19 15A, F20 20A, F21 30A)

40A Caixa de fusíveis e relés do compartimento do motor (Relé 3, Relé 7)

30A Caixa de fusíveis e relés do compartimento do motor (Relé 9)

IG1 40A Interruptor de ignição

Manutenção

Símbolo Corrente Componentes protegidos

IG2 40A Interruptor de ignição

F/PUMP 30A Caixa de fusíveis e relés do compartimento do motor (Fusíveis: F24 15A, F23 15A)

10A Caixa de fusíveis e relés do compartimento do motor (Relé 6)

10A Caixa de fusíveis e relés do compartimento do motor (Relé 10)

  1. B/UP LAMP WIPER 10A F4FA: Interruptor da alavanca seletora da transmissão, Módulo de controle da transmissão, Módulo de controle da carroceria, Luzes combinadas traseiras (internas) LE/LD, Motor do limpador dianteiro, Módulo de controle do motor INJECTOR 15A Caixa de fusíveis e relés do compartimento do motor (Relé 11, Relé 12), Módulo de controle do motor, F3LA: Injetores n° 1, n° 2, n° 3, F4FA: Injetores n° 1, n° 2, n° 3, n° 4, Válvula de controle de óleo (interna), Módulo de controle da transmissão BATERY MANAGEMENT 10A Sensor da bateria 10A Caixa de fusíveis e relés do compartimento do motor (Relé 3, Relé 6, Relé 7), Módulo de controle do motor, sensor de posi- ção do comando de válvulas, sensor de oxigênio (superior/inferior), Válvula solenóide de controle de purga, F3LA: Válvula de controle de óleo (interna), F4FA: Válvula solenóide de controle de purga IGN COIL 15A Condensador F3LA: Bobinas de ignição n° 1, n° 2, n° 3, F4FA: Bobinas de ignição n° 1, n° 2, n° 3, n° 4 SUB F/PUMP 15A Caixa de fusíveis e relés do compartimento do motor (Relé
  2. F/PUMP 15A Caixa de fusíveis e relés do compartimento do motor (Relé
  3. B/UP LAMP 10A F4FA: Interruptor da alavanca seletora da transmissão, Módulo de controle da transmissão, Módulo de controle da carroceria, Luzes combinadas traseiras (internas) LE/LD Manutenção

183. LÂMPADAS

CUIDADO

Certifique-se de substituir a lâmpada queimada por outra de mesma potên- cia. Caso contrário, isso poderá dani- ficar o fusível ou o sistema elétrico do chicote da fiação.

CUIDADO

  • Se não possuir as ferramentas ne- cessárias, as lâmpadas corretas e a experiência, recomendamos con- sultar uma concessionária autoriza- da Hyundai Motor Brasil (HMB). Em muitos casos, é difícil de substituir as lâmpadas do veículo por causa de outras partes do veículo que de- vem ser removidas para que uma lâmpada possa ser retirada, princi- palmente se precisar remover o con- junto dos faróis para alcançar a(s) lâmpada(s). A remoção/instalação do conjunto dos faróis pode causar danos ao veículo. • Não instale lâmpada adicional ou LED. Se instalar, a lâmpada pode não funcionar corretamente e a cai- xa de fusíveis ou o sistema elétrico do chicote da fiação pode ter proble- mas.

LÂMPADAS

Q Q NOTA Após dirigir sob chuva forte ou após a lavagem do veículo, as lentes dos faróis e lanternas podem ficar embaçadas. Isto ocorre devido à diferença de temperatura entre o interior e o exterior da lâmpada. Esta é uma condição similar à conden- sação dos vidros dentro do veículo durante chuva e não indica problemas com o veículo. Caso haja infiltração de água dentro do circuito da lâmpa- da, recomendamos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

ATENÇÃO

Manutenção das lâmpadas Antes de iniciar a manutenção nas lâm- padas, acione o freio de estacionamen- to firmemente para evitar o movimento repentino do veículo. Desconecte o cabo negativo da bateria, certifique- -se que a chave de ignição esteja na posição “OFF” e desligue as luzes para evitar queimar seus dedos ou receber um choque elétrico.

Use somente lâmpadas da potência especi- ficada.

Manutenção

Substituição da lâmpada do farol, da luz de posicionamento dianteira, da luz indicadora de direção dianteira e do farol dianteiro de neblina

183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS
183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS
183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS
183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS
183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS
183. LÂMPADAS - Ilustração técnica do manual
183. LÂMPADAS

184. Faróis

  1. (
  2. Farol (alto/baixo) (
  3. Luz de posição dianteira (
  4. Indicador de direção dianteiro (
  5. Farol dianteiro de neblina (se equipado)
  1. Abra o capô do motor.
  2. Remova a tampa da lâmpada do farol girando-a no sentido anti-horário.
  3. Desconecte o soquete da lâmpada do farol.
  4. Destrave o grampo de fixação da lâmpa- da do farol pressionando a sua extremida- de e empurrando-o para cima.
  5. Remova a lâmpada do conjunto do farol.
  6. Instale a nova lâmpada do farol e trave o grampo de fixação da lâmpada na posi- ção, alinhando o grampo com a ranhura da lâmpada.
  7. Conecte o soquete da lâmpada do farol.
  8. Instale a tampa da lâmpada do farol giran- do-a no sentido horário.

Faróis

Q Q NOTA

Se for necessário o ajuste dos faróis após a reins- talação do conjunto, recomendamos consultar uma concessionária autorizada Hyundai Motor Brasil (HMB).

OHB078002BR

OHB078002BR

 Tipo A

 Tipo B

Manutenção

184. Faróis - Ilustração técnica do manual
184. Faróis
184. Faróis - Ilustração técnica do manual
184. Faróis
184. Faróis - Ilustração técnica do manual
184. Faróis
184. Faróis - Ilustração técnica do manual
184. Faróis

Luz de posicionamento (Tipo A) Luz...

Luz de posicionamento (Tipo A) Luz de posicionamento (Tipo B)

Se a lâmpada não funcionar, recomendamos que verifique com uma concessionária autori- zada Hyundai Motor Brasil (HMB).

Luz de posicionamento

  1. Abra o capô e remova a lâmpada do farol.
  2. Remova a capa da lâmpada do farol gi- rando-a em sentido anti-horário.
  3. Remova o soquete da lâmpada puxando-o em linha reta.
  4. Remova a lâmpada puxando-a em linha reta para fora.
  5. Insira a nova lâmpada no soquete.
  6. Instale o soquete.
  7. Instale a capa da lâmpada do farol giran- do-a em sentido horário.

ATENÇÃO

Lâmpadas halógenas

  • As lâmpadas halógenas contêm gás sob pressão e, caso sofram algum impacto, podem produzir estilhaços. • Manuseie as lâmpadas sempre com cuidado e evite arranhões ou atritos. Se estiverem acesas, evite contato com líquidos. Nunca toque no vidro com as mãos nuas. • A oleosidade da pele pode fazer com que a lâmpada superaqueça e quei- me quando for acesa. Ela somente deve funcionar quando estiver ins- talada em um farol. • Se a lâmpada estiver danificada ou trincada, substitua-a imediatamente e descarte-a com cuidado. • Ao substituir uma lâmpada, utilize proteção para os olhos. Deixe que a lâmpada esfrie antes de manuseá-la.

Manutenção

Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...
Luz de posicionamento (Tipo A) Luz... - Ilustração técnica do manual
Luz de posicionamento (Tipo A) Luz...

Luz indicadora de direção dianteira Lâmpadas...

Luz indicadora de direção dianteira Lâmpadas do farol dianteiro de neblina (se equipado)

  1. Desligue o motor e abra o capô do motor.
  2. Remova o soquete do conjunto girando o soquete no sentido anti-horário até que as linguetas no soquete se alinhem com as ranhuras no conjunto.
  1. Remova a tampa inferior do para-choque dianteiro.
  2. Coloque a mão na parte traseira do para- choque dianteiro.
  1. Remova a lâmpada do soquete pres- sionando-a e girando-a no sentido anti- -horário até que ela esteja alinhada com as ranhuras do soquete. Puxe a lâmpada para fora do soquete.
  2. Coloque uma nova lâmpada inserindo-a no soquete e girando-a até que trave no lugar.
  3. Instale o soquete no conjunto alinhando as linguetas com as ranhuras do conjunto. Empurre o soquete no conjunto e gire-o no sentido horário.

Manutenção

Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...
Luz indicadora de direção dianteira Lâmpadas... - Ilustração técnica do manual
Luz indicadora de direção dianteira Lâmpadas...

Substituição da lâmpada da luz indicadora...

  1. Desligue o conector elétrico do soquete.
  2. Remova o conjunto lâmpada-soquete do alojamento girando o soquete no sen- tido anti-horário até que as linguetas do soquete se alinhem com as ranhuras do alojamento.
  3. Instale o novo conjunto lâmpada-soquete no alojamento alinhando as linguetas do soquete com as ranhuras do alojamento. Pressione o soquete no alojamento e gire-o no sentido horário.
  4. Conecte o conector elétrico no soquete.
  5. Reinstale a tampa inferior do para-choque dianteiro.

Substituição da lâmpada da luz indicadora de direção lateral (se equipado)

Caso a lâmpada não esteja funcionando, re- comendamos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

Manutenção

Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...
Substituição da lâmpada da luz indicadora... - Ilustração técnica do manual
Substituição da lâmpada da luz indicadora...

188. Luz exterior

Luz exterior

  1. Abra a tampa do porta-malas.
  2. Solte os parafusos de fixação das luzes combinadas traseiras, utilizando uma chave Phillips.
  3. Remova o conjunto das luzes combina- das traseiras da carroceria do veículo.

OHB076003BR

OHB076003BR

Modelos Hatch, Cross e Rspec Tipo A

Tipo B

OHB076015BR

OHB076015BR

Modelo Sedan

Tipo A

Tipo B

OHB076013BR

Modelos Hatch, Cross e Rspec

OHBBMC2009

Modelo Sedan

  1. (
  2. Luz de freio e lanterna traseira (
  3. Luz indicadora de direção traseira (
  4. Luz de ré (
  5. Lanterna traseira

Manutenção

OHB076010BR

Modelos Hatch, Cross e Rspec

OHB076010BR

  • Tipo B
  • Tipo A Luz indicadora de direção traseira

Luz indicadora de direção traseira

Luz de freio e lanterna traseira

Luz de freio e lanterna traseira

OHB076017BR

Modelo Sedan

OHB076017BR

  • Tipo B

Luz indicadora de direção traseira

Luz de freio e lanterna traseira

  • Tipo A

Luz de freio e lanterna traseira

Luz indicadora de direção traseira

  1. Remova o soquete do conjunto girando-o no sentido anti-horário até que as lingue- tas do soquete se alinhem com as ranhu- ras do conjunto.
  2. Remova a lâmpada do soquete pressio- nando-a e girando-a no sentido anti-horá- rio até que as linguetas da lâmpada se ali- nhem com as ranhuras do soquete. Puxe a lâmpada para fora do soquete.
  3. Coloque uma nova lâmpada inserindo-a no soquete e girando-a até que trave no lugar.
  4. Instale o soquete no conjunto alinhando as linguetas com as ranhuras do conjunto. Empurre o soquete no conjunto e gire-o no sentido horário.
  5. Reinstale o conjunto de luzes combina- das traseiras na carroceria do veículo.
  6. Aperte os parafusos.

Manutenção

188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior
188. Luz exterior - Ilustração técnica do manual
188. Luz exterior

189. Luz interior

Luz interior

  1. Instale o soquete no conjunto alinhando as linguetas com as ranhuras do conjunto. Empurre o soquete no conjunto e gire-o no sentido horário.
  2. Instale a tampa de manutenção, colocan- do-a no orifício de manutenção.

Caso a luz não esteja funcionando, recomen- damos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).

OHB076004BR

OHB076016BR

Modelos Hatch, Cross e Rspec

Modelo Sedan

Manutenção

Substituição da lâmpada das luzes internas...

Substituição da lâmpada da luz da placa de licença

Substituição da lâmpada das luzes internas (se equipado)

    1. Remova as lentes pressionando-se as linguetas.
    2. Remova o soquete das lentes.
    3. Remova a lâmpada puxando-a para fora.
    4. Instale uma nova lâmpada no soquete e instale o soquete nas lentes.
    5. Reinstale as lentes firmemente.
    1. Remova a lâmpada puxando-a para fora.
    2. Instale uma nova lâmpada no soquete.
    3. Alinhe as linguetas das lentes com as ranhuras do alojamento da luz interna e coloque as lentes no lugar.
    4. Caso as luzes de leitura e as luzes inter- nas não estejam funcionando, recomen- damos que o sistema seja verificado por uma concessionária autorizada Hyundai Motor Brasil (HMB).
  • Utilizando uma chave de fenda, force sua- vemente as lentes para fora do alojamen- to da luz interna.

⚠️ Tenha cuidado para não sujar ou danifi- car as lentes, as linguetas das lentes e os alojamentos plásticos.

ATENÇÃO

Antes de iniciar a manutenção nas lu- zes internas, certifique-se que o botão “OFF” esteja pressionado para evitar queimar seus dedos ou receber um choque elétrico. h Se seu veículo for equipado com a lâmpa- da do sensor de intrusão/inclinação, reco- mendamos consultar uma concessionária autorizada Hyundai Motor Brasil (HMB) para fazer a substituição.

Manutenção

Substituição da lâmpada das luzes internas... - Ilustração técnica do manual
Substituição da lâmpada das luzes internas...
Substituição da lâmpada das luzes internas... - Ilustração técnica do manual
Substituição da lâmpada das luzes internas...
Substituição da lâmpada das luzes internas... - Ilustração técnica do manual
Substituição da lâmpada das luzes internas...
Substituição da lâmpada das luzes internas... - Ilustração técnica do manual
Substituição da lâmpada das luzes internas...
Substituição da lâmpada das luzes internas... - Ilustração técnica do manual
Substituição da lâmpada das luzes internas...

191. Cuidados gerais com o exterior

Cuidados gerais com o exterior

⚠️ É muito importante seguir as instruções do rótulo ao aplicar qualquer limpador químico ou polimento. Leia todas as advertências e indicações de cuidado que houver no rótulo do produto.

Lavagem com alta pressão • Ao utilizar lavadores de alta pressão, certifique-se de manter uma distância su- ficiente do veículo. • Distância insuficiente ou pressão excessi- va pode danificar componentes ou causar infiltrações. • Não jogue água pressurizada diretamente nas área ao redor da câmera e dos sen- sores. O impacto causado pela água com alta pressão pode causar um funciona- mento anormal dos dispositivos. • Não aproxime o jato de água das coifas (capas de borracha ou plástico) ou co- nectores. Eles podem ser danificado ao entrar em contato com água com alta pressão.

ATENÇÃO

Freios molhados Após a lavagem do veículo, teste os freios enquanto estiver dirigindo len- tamente para verificar se eles foram afetados pela água. Se o desempe- nho dos freios estiver prejudicado, seque-os utilizando-os suavemente enquanto mantém uma velocidade len- ta e segura.

Manutenção Aplicação de cera e polimento Encere o veículo somente quando não houver mais nenhuma gota d’água sobre a superfície pintada. Lave e seque bem o veículo, antes de iniciar a aplicação de cera. Utilize sempre produtos de boa qualidade e siga as recomendações do fabricante. Deve-se encerar tanto as su- perfícies pintadas quanto as peças cromadas. A remoção de óleo, piche e materiais seme- lhantes com um removedor de manchas ge- ralmente retira a camada de cera da pintura do veículo. Certifique-se de reaplicar cera nessas áreas mesmo que o resto do veículo não precise ser encerado.

191. Cuidados gerais com o exterior - Ilustração técnica do manual
191. Cuidados gerais com o exterior

192. Manutenção dos acabamentos cromados

  • A lavagem do compartimento do motor com água sob alta pressão pode provocar falhas nos circuitos elétricos localizados no comparti- mento do motor. • Não permita que água ou outros lí- quidos entrem em contato com os componentes elétricos / eletrônicos do veículo, para não danificá-los.

CUIDADO

  • Limpar o pó ou a sujeira do veículo com um pano seco poderá riscar o acabamento. • Não utilize esponja de aço, limpado- res abrasivos ou detergentes fortes que contenham agentes altamente alcalinos ou cáusticos nas partes cromadas ou de alumínio anodiza- do. Isso pode resultar em danos à camada protetora e causar a desco- loração ou deterioração da pintura.

Manutenção dos acabamentos cromados

  • Para remover piche e insetos, utilize um removedor de piche, e não um raspador ou outro objeto pontiagudo. • Para proteger as superfícies cromadas contra a corrosão, aplique uma camada de cera ou polidor para peças cromadas e encere até obter brilho. • Durante o inverno ou em áreas litorâneas, proteja as peças cromadas com uma ca- mada maior de cera ou polidor. Se neces- sário, aplique uma camada de vaselina não corrosiva ou outro composto protetor nessas partes.

Manutenção

193. Manutenção das rodas de alumínio

Manutenção das rodas de alumínio As rodas de alumínio são cobertas com um acabamento de proteção transparente. • Não utilize nenhum limpador abrasivo, composto de polimento, solvente ou es- covas de aço nas rodas de alumínio. Eles podem riscar ou danificar o acabamento. • Limpe a roda quando ela estiver fria. • Utilize apenas sabão ou detergente neu- tro, e enxague completamente com água. Certifique-se também de lavar as rodas após conduzir em estradas com sal. Isto ajuda a prevenir a corrosão. • Evite lavar as rodas em lava-rápidos au- tomáticos. • Não utilize detergentes ácidos ou alcali- nos. Isto pode causar corrosão nas rodas de alumínio com acabamento de proteção transparente.

Causas comuns da corrosão As causas mais comuns de corrosão em seu veículo são: • Sal, substâncias ácidas, sujeira e lama que se acumulam na parte inferior do veículo. • Remoção de partes da pintura ou outros tipos de revestimentos protetores devido ao impacto de pedras ou outros objetos contra a carroceria e o chassis do veículo, deixando a chapa metálica exposta.

Regiões mais críticas quanto à corrosão Se você mora em uma região com grande concentração de substâncias corrosivas, a proteção contra corrosão é de extrema impor- tância. Algumas das causas mais comuns do surgimento da corrosão são a presença de sal nas estradas, maresia, produtos químicos e a poluição industrial.

Manutenção Corrosão causada pela umidade A umidade cria condições favoráveis ao apa- recimento da corrosão. Por exemplo, a cor- rosão é acelerada pelo alto teor de umidade, particularmente quando a temperatura se aproxima de zero grau. Nessas condições, a substância corrosiva entra em contato com a superfície do veículo através da umidade, que demora a evaporar. Outro grande inimigo dos tratamentos anticor- rosão é a lama, que, devido à sua secagem demorada, mantém as substâncias corrosi- vas em contato com o veículo. Mesmo quan- do aparenta estar seca, a lama pode estar úmida e dar origem à corrosão. Altas temperaturas também podem acelerar o processo corrosivo à medida que, em certas partes pouco ventiladas do veículo, a umida- de que permanecer, mesmo por pouco, tem- po pode ser suficiente para dar início à cor- rosão. Por todos esses motivos, é importante conservar seu veículo sempre limpo, livre de lama e de outros detritos. Esta recomenda- ção é válida não somente para as partes ex- ternas, mas também para as partes inferiores do chassis.

193. Manutenção das rodas de alumínio - Ilustração técnica do manual
193. Manutenção das rodas de alumínio

Para ajudar a evitar a corrosão...

Para ajudar a evitar a corrosão Para ajudar a evitar a corrosão, observe as recomendações a seguir:

Manutenção

195. Limpeza interna dos vidros

Evite que soluções cáusticas como perfume e óleos cosméticos entrem em contato com o painel de instrumentos, pois podem cau- sar danos ou descoloração. Caso entrem em contato com o painel, limpe-o imediatamente. Veja as instruções a seguir sobre a maneira correta de limpar os acabamentos em vinil.

Tecido Remova a poeira e a sujeira do tecido com uma escova ou um aspirador de pó. Limpe os estofados com uma solução de sabão suave recomendada para estofados ou carpetes. Remova as manchas recentes imediatamente com um removedor de manchas de tecidos. Se as manchas recentes não forem limpas, o tecido poderá ficar manchado e sua cor po- derá ser afetada. Da mesma maneira, suas propriedades de resistência ao fogo podem se reduzir se o material não for tratado ade- quadamente.

CUIDADO

Não permita que água ou outros líquidos entrem em contato com os componentes elétricos / eletrônicos do veículo, para não danificá-los.

Limpeza interna dos vidros Se as superfícies internas dos vidros ficarem embaçadas (ou seja, cobertas com uma pelí- cula oleosa ou de cera), elas devem ser lim- pas com limpa-vidros. Siga as instruções da embalagem do limpa-vidros.

CUIDADO

Não raspe ou risque o interior do vidro traseiro. Isto pode resultar em danos ao desembaçador traseiro.

Manutenção

196. Válvula solenóide de controle de purga (PCSV)

A fim de assegurar o funcionamento adequa- do dos sistemas de controle de emissões, recomendamos que a inspeção e a manuten- ção de seu veículo sejam feitas por uma con- cessionária autorizada Hyundai Motor Brasil (HMB), conforme o plano de manutenção pre- ventiva deste manual.

Válvula solenóide de controle de purga (PCSV) Esta válvula é comandada pelo módulo de controle do motor (ECM) e funciona da se- guinte maneira: quando o líquido de arre- fecimento do motor está frio, e durante o funcionamento em marcha lenta, a válvula permanece fechada, impedindo assim que os vapores de combustível cheguem ao motor. Assim que o motor se aquece, a válvula se abre e os vapores de combustível são con- duzidos ao sistema de admissão para serem queimados no interior do motor.

Manutenção

197. Modificações do veículo

Modificações do veículo

  • Este veículo não deve ser modificado. A modificação do seu veículo pode afetar o desempenho, a segurança e a durabilida- de e ainda violar as leis de segurança e emissões de poluentes. • Além disso, danos ou problemas de de- sempenho resultantes de qualquer modi- ficação não estão cobertos pela garantia do veículo. • Caso utilize dispositivos eletrônicos não autorizados, isso pode fazer com que o veículo funcione de modo anormal, cau- sando danos à fiação, descarga da bate- ria e incêndio. Para sua segurança, não utilize dispositivos eletrônicos não autori- zados.

ATENÇÃO

Emissão de gases Os gases de escape do motor contêm monóxido de carbono (CO). Embora seja incolor e inodoro, é perigoso e pode ser letal, se inalado. Siga as instruções desta página para evitar o envenenamento por monóxido de carbono.

Manutenção

197. Modificações do veículo - Ilustração técnica do manual
197. Modificações do veículo
197. Modificações do veículo - Ilustração técnica do manual
197. Modificações do veículo
197. Modificações do veículo - Ilustração técnica do manual
197. Modificações do veículo
197. Modificações do veículo - Ilustração técnica do manual
197. Modificações do veículo

Cuidados com os conversores catalíticos (se...

Cuidados com os conversores catalíticos (se equipado) Seu veículo está equipado com um dispositi- vo de controle de emissão do conversor cata- lítico. Por isso, as seguintes recomendações devem ser observadas: • Utilize somente combustível SEM CHUM- BO. Certifique-se de reabastecer seu veí- culo de acordo com as “Recomendações de combustível” na seção 1. • Não dirija o veículo quando o motor apre- sentar sinais de funcionamento irregular, detonação, desempenho insatisfatório ou dificuldade na partida. • Não utilize de maneira errada ou abuse do motor. Exemplo de má utilização: re- duzir ou descer uma ladeira com a ignição desligada. • Não deixe o motor funcionando em mar- cha lenta durante períodos prolongados (5 minutos ou mais). • Não modifique qualquer parte do motor ou do sistema de controle de emissões. Recomendamos que o sistema seja ins- pecionado por uma concessionária auto- rizada Hyundai Motor Brasil (HMB). • Evite dirigir com um nível muito baixo de combustível. Se ficar sem combustível, o motor passa a falhar, resultando em so- brecarga do conversor catalítico.

ATENÇÃO

Incêndio Um sistema de escapamento quente pode provocar incêndio em itens infla- máveis sob seu veículo. Não estacione o veículo sobre ou próximo de objetos inflamáveis, tais como, grama, vegeta- ção, papel, folhas e etc. O sistema de escape e o catalisador es- tarão muito quentes enquanto o motor estiver em funcionamento ou imedia- tamente após o motor ser desligado. Mantenha-se afastado do sistema de escape e do catalisador, pois você po- derá se queimar. Além disso, não remova o dissipador de calor ao redor do sistema de esca- pe, não vede a parte inferior do veículo ou não faça revestimento para evitar a corrosão. Sob certas condições, estes procedimentos podem apresentar um risco de incêndio.

A inobservância dessas recomendações po- de resultar em danos ao conversor catalítico e ao veículo. Além disso, tais ações podem invalidar a ga- rantia do seu veículo.

Manutenção

Cuidados com os conversores catalíticos (se... - Ilustração técnica do manual
Cuidados com os conversores catalíticos (se...
Cuidados com os conversores catalíticos (se... - Ilustração técnica do manual
Cuidados com os conversores catalíticos (se...
Cuidados com os conversores catalíticos (se... - Ilustração técnica do manual
Cuidados com os conversores catalíticos (se...
Cuidados com os conversores catalíticos (se... - Ilustração técnica do manual
Cuidados com os conversores catalíticos (se...

199. Especificações e informações ao proprietário

Especificações e informações ao proprietário

Motor.............................................................................................. 8-2

Lâmpadas....................................................................................... 8-2

Dimensões....................................................................................... 8-3

Pneus e rodas.................................................................................. 8-4

Pesos e volumes.............................................................................. 8-5

Lubrificantes recomendados e capacidades................................ 8-6

  • Lubrificante recomendado................................................................ 8-8

Número de identificação do veículo (VIN).................................. 8-9

Etiqueta de certificação do veículo............................................... 8-9

Etiqueta de especificação e pressão dos pneus.......................... 8-10

Número do motor......................................................................... 8-10

Etiqueta do compressor do ar condicionado............................. 8-10

Especificações e informações ao proprietário

200. MOTOR

MOTOR

Item KAPPA 1.0 flex GAMMA 1.6 flex

Deslocamento 998 cm3 1591 cm3

Diâmetro e Curso 71 mm x 84 mm 77 mm x 85,44 mm

Ordem de ignição 1-2-3 1-3-4-2

N° de cilindros 3 em linha 4 em linha

LÂMPADAS

Lâmpada

Potência Tipo da Lâmpada

Tipo A Tipo B Tipo A Tipo B

Dianteiras

Faróis (baixos) 55 W 65 W H4L HB3 HL

Faróis (altos) 55 W 65 W H4L HB3 HL

Indicadores de direção dianteiros 21 W 21 W PY21Wl PY21Wl

Luzes de posição dianteiras 5 W LED W5WL LED

Faróis de neblina * 51 W 55 W H8BL HB4

Indicadores de direção (espelhos externos) * LED - LED -

Traseiras

Luz de freio e lanternas tra- seiras (externas) 21/5 W 21/5 W 21/5WL P21/5WL

Lanternas traseiras (internas) 5 W 5 W 21/5WL P21/5WL

Indicadores de direção tra- seiros 21 W 21 W PY21WL PY21WL

Luzes de ré 16 W 16 W 16/18W W16WL

Luz de freio superior 5 W 5 W W5WL W5WL

Luz da placa 5 W 5 W W5WL W5WL

Internas

Luzes de leitura * 8 W 8 W 8W 8W

Luz interior 8 W 8 W 8W 8W

Luz do compartimento de bagagem 5 W 5 W 5W 5W

Luz de cortesia do espelho * 5 W 5 W Festoon Festoon

Luz OHCL (sensor de intru- são/inclinação) * 6 W 6 W 6W 6W

*: se equipado

Especificações e informações ao proprietário

201. DIMENSÕES

DIMENSÕES

Item Modelo Hatch Modelo Cross Modelo Sedan

Comprimento 3.920 mm 3.955 mm 4.230 mm

Largura 1.680 mm 1.710 mm 1.680 mm

Altura 1.470 mm 1.550 mm 1.470 mm

Bitola dianteira

Bitola traseira

Distância entre eixos 2.500 mm 2.500 mm 2.500 mm

Especificações e informações ao proprietário

202. PNEUS E RODAS

PNEUS E RODAS

Item Dimensão dos pneus

Dimen- são das rodas

Pressão de enchimento

Torque de aperto das porcas de roda Carga normal Carga máxima

Dianteiros Traseiros Dianteiros Traseiros

Pneus e Rodas

175/70 R14 5.0 J14 2,2 bar (32 psi)

2,2 bar (32 psi)

2,2 bar (32 psi)

2,2 bar (32 psi) 9 a 11 kgf.m (65 a 79 lbf.m, 88 a 107 N.m) 185/60 R15 5.5 J15

Estepe *1 T125/80 D15 3.5 J15 4,2 bar (60 psi)

*1 : O tamanho do estepe pode ser diferente do pneu com tamanho normal.

CUIDADO Ao substituir um pneu, use pneus de mesmas dimensões daqueles que equipam originalmente o veículo. Usar pneus de dimensões diferentes pode danificar componentes relacionados ou funcionar irregularmente.

Q Q NOTA

  • Pode-se aumentar a pressão padrão especificada para o pneu em 3 psi caso sejam esperadas temperaturas mais frias. Normalmente os pneus per- dem 1 psi (7 kPa) a cada queda de 7º na temperatura. Se forem esperadas variações extremas de temperatura, verifique novamente a pressão dos pneus para que eles fiquem adequadamente inflados. • Quando você dirige em locais de alta altitude em relação ao nível do mar, normalmente a pressão do ar diminui. Portanto, se você está planejando viajar para locais de alta altitude, verifique antes a pressão dos pneus. Se necessário, calibre com a pressão adequada. (Calibragem conforme a altitude: + 10 kPa/1 km) Especificações e informações ao proprietário

203. PESOS E VOLUMES

PESOS E VOLUMES

Item

Modelo Hatch Modelo Cross Modelo Sedan

Motor KAPPA 1.0 flex

Motor GAMMA 1.6 flex

Motor GAMMA 1.6 flex

Motor KAPPA 1.0 flex

Motor GAMMA 1.6 flex

TM TM TA TM TA TM TM TA

Peso bruto do veículo 1.450 kg 1.500 kg 1.530 kg 1.510 kg 1.540 kg 1.450 kg 1.500 kg 1.530 kg

Peso máximo no eixo dianteiro 800 kg 800 kg 840 kg 800 kg 800 kg

Peso máximo no eixo traseiro 790 kg 790 kg 830 kg 790 kg 790 kg

Peso máximo do trailer (com freio) à 8% 400 kg 400 kg 400 kg 400 kg 400 kg

Peso máximo do trailer (sem freio) à 8% 400 kg 400 kg 400 kg 400 kg 400 kg

Peso bruto combinado 1.850 kg 1.900 kg 1.930 kg 1.910 kg 1.940 kg 1.850 kg 1.900 kg 1.930 kg

Capacidade do bagageiro do teto 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg 60 kg

Volume do compartimento de bagagens 300 litros 300 litros 300 litros 450 litros 450 litros

TM: Transmissão manual TA: Transmissão automática

Especificações e informações ao proprietário

204. LUBRIFICANTES RECOMENDADOS E CAPACIDADES

LUBRIFICANTES RECOMENDADOS E CAPACIDADES Para ajudar a obter o desempenho e durabilidade adequados do motor e trem de força, use somente lubrificantes de qualidade. Os lubrificantes corretos também ajudam no aumento da eficiência do motor, melhorando o consumo de combustível. Estes lubrificantes e fluidos são recomen- dados para uso no seu veículo.

Lubrificante Volume Classificação

Óleo do motor *1 *2 (drenagem e abastecimento) Recomendamos

Motor flex KAPPA 1.0 MPI 2,9 litros Óleo Genuíno Hyundai SAE 5W30 API SL ou superior,

ACEA A5 ou superior Motor flex GAMMA 1.6 MPI 3,6 litros

Motor flex KAPPA 1.0 Turbo 3,5 litros

Fluido da transmissão manual

Motor flex KAPPA 1.0 MPI 1,5 a 1,6 litros Óleo Genuíno Hyundai

SAE 70W API GL-4 - HK SYN MTF 70W - Spirax S6 GHME 70W MTF

Motor flex KAPPA 1.0 Turbo

1,6 a 1,7 litros Motor flex GAMMA 1.6 MPI

Fluido da transmissão automática 7,3 litros Óleo Genuíno Hyundai

ATF SP-IV

Fluido da direção assistida 1,0 litro Óleo Genuíno Hyundai

PSF-3

Líquido de arrefecimento

Motor flex KAPPA 1.0 MPI 4,1 a 4,7 litros

Líquido de Arrefecimento

Genuíno Hyundai Motor flex KAPPA 1.0 Turbo 5,1 litros

Motor flex GAMMA 1.6 MPI 4,5 a 5,3 litros

Especificações e informações ao proprietário

Lubrificante Volume Classificação

Fluido de freio e da embreagem 0,7 a 0,8 litro Fluído Genuíno Hyundai FVVSS116 DOT 3 ou DOT 4

Combustível

Reservatório de partida a frio 0,8 litro Gasolina sem chumbo

Reservatório de combustível 50 litros - *1: Consulte os números de viscosidade recomendados na próxima página. *2: Óleos de motor com etiqueta “Óleo Conservador de Energia” agora estão disponíveis. Junto com outros benefícios adicionais, eles contri- buem para economia de combustível reduzindo a quantidade de óleo necessária para suportar o atrito do motor. Frequentemente essas melhorias são difíceis de medir na condução diária, porém ao longo de um ano eles podem oferecer economia significativa de custo e de energia.

Especificações e informações ao proprietário

205. Lubrificante recomendado

Lubrificante recomendado A viscosidade do óleo de motor tem um efeito no consumo de combustível e na operação em clima frio (partida do motor e fluidez do óleo). Óleos para motor de baixa viscosidade proporcionam economia de combustível e de- sempenho em climas frios, entretanto, óleos de alta viscosidade são necessários para lu- brificação satisfatória em climas quentes. A utilização de óleos de viscosidade diferente da recomendada pode causar danos ao mo- tor.

CUIDADO Certifique-se sempre de limpar a área, ao redor dos bujões de enchimento, dreno ou varetas de nível, antes de ve- rificar ou drenar os lubrificantes. Isso é especialmente importante em áreas de poeira ou areia e quando o veículo for usado em vias não pavimentadas. A limpeza da área dos bujões e varetas de nível evitará a entrada de sujeira e areia no motor e outros mecanismos, o que poderia danificá-los.

Ao escolher um óleo, considere a faixa de temperatura em que seu veículo funcionará antes da próxima troca de óleo. Selecione a viscosidade do óleo recomendada na tabela.

*1: Para melhor economia de combustível, recomendamos usar óleo do motor de grau de vis- cosidade SAE 5W-20 (API SM/ILSAC GF-4). Entretanto, se o óleo do motor não estiver disponível, selecione o óleo do motor adequado usando a tabela de viscosidade de óleo do motor. *2: Motor KAPPA 1.0 Turbo Não use óleo do motor com viscosidade SAE 5W-20 para o motor 1.0L Turbo. *3: Óleos lubrificantes de base 100% sintética.

Temperatura

°C (°F)

0W-20, 5W-20, 5W-30

10W-30

5W-20, 5W-30

10W-30

5W-30, 5W-40

Faixa de Temperatura para Números de Viscosidade SAE

Óleo do Motor *1*3

(Motor KAPPA 1.0 MPI)

Óleo do Motor *2*3

(Motor KAPPA 1.0 Turbo)

Óleo do Motor *1*3

(Motor GAMMA 1.6 MPI)

Especificações e informações ao proprietário

206. ETIQUETA DE CERTIFICAÇÃO DO VEÍCULO

O número de identificação do veículo (VIN) é o número usado no registro do seu veículo e em todas as questões legais relativas à pro- priedade, etc. O número está estampado no assoalho, em- baixo do banco do passageiro dianteiro. Para ter acesso ao número, remova a cobertura a tampa.

O número VIN também está em uma placa fixada na parte superior do painel de instru- mentos. O número na placa pode ser visto facilmente através do para-brisa pelo lado de fora.

ETIQUETA DE CERTIFICAÇÃO DO VEÍCULO

A etiqueta de certificação do veículo fixada no pilar central do lado do motorista (ou do pas- sageiro dianteiro) mostra o número de identifi- cação do veículo (VIN).

Especificações e informações ao proprietário

207. ETIQUETA DO COMPRESSOR DO AR CONDICIONADO

Os pneus que equipam seu veículo foram es- colhidos para proporcionar o melhor desem- penho sob condições normais de condução. A etiqueta dos pneus, localizada no pilar cen- tral do lado do motorista, mostra as pressões recomendadas para seu veículo.

O número do motor está estampado no bloco do motor, conforme mostrado pela figura.

OHB076019BR OHB076019BR

ETIQUETA DO COMPRESSOR DO AR CONDICIONADO A etiqueta do compressor do ar condicionado informa qual tipo de compressor equipa seu veículo, assim como modelo, número do fa- bricante, número de série, gás refrigerante (1) e óleo lubrificante (2).

208. Índice alfabético

Índice alfabético

Índice alfabético

Arrefecimento do motor Especificações do líquido.......................................................................... 8-6 Substituição do líquido........................................................................... 7-20 Verificação do nível do líquido............................................................... 7-19 Verificação do sistema............................................................................ 7-15 Articulações do sistema de direção (verificação)......................................... 7-17 Assento do motorista (ajuste de altura).......................................................... 3-5 Áudio............................................................................................................ 4-97 Antena..................................................................................................... 4-97 Bluetooth................................................................................................. 4-99 Controle no volante de direção............................................................... 4-98 Funcionamento no veículo...................................................................... 4-99 Sistema auxiliar....................................................................................... 4-95 USB / iPod®............................................................................................ 4-95 Autonomia de combustível (indicador no painel)........................................ 4-41 Airbag........................................................................................................... 3-31 Componentes................................................................................................ 3-35 Condições de enchimento............................................................................. 3-43 Condições de não acionamento............................................................... 3-44 do Motorista............................................................................................ 3-37 do Passageiro dianteiro........................................................................... 3-38 Etiqueta de advertência........................................................................... 3-49 Funcionamento do sistema...................................................................... 3-32 Instalação de outros equipamentos......................................................... 3-49 Luz de advertência.........................................................................3-34, 4-45 Manutenção............................................................................................. 3-47 Modificação do veículo........................................................................... 3-49 Sensores de colisão................................................................................. 3-42 Alarme antifurto........................................................................................... 4-11 Antena barbatana de tubarão........................................................................ 4-97 Antena de teto............................................................................................... 4-97 Antes de utilizar seu veículo........................................................................... 5-4 Anticongelante Arrefecimento do motor.......................................................................... 5-31 Lavadores do para-brisa.......................................................................... 5-31 Aplicação de cera e polimento do veículo.................................................... 7-65 Apoio de cabeça Banco dianteiro......................................................................................... 3-6 Banco traseiro........................................................................................... 3-9 Aquecimento...............................................................................4-68, 4-77, 4-78 Ar condicionado..................................................................................4-67, 4-76 Etiqueta do compressor........................................................................... 8-10 Índice alfabético Bagageiro de teto.......................................................................................... 4-96 Balanceamento de rodas e pneus.................................................................. 7-36 Banco dianteiro............................................................................................... 3-4 Ajuste de altura do assento (para o banco do motorista).......................... 3-5 Ajuste para frente e para trás.................................................................... 3-4 Apoio de cabeça........................................................................................ 3-6 Descansa-braço......................................................................................... 3-5 Inclinação do encosto................................................................................ 3-5 Motorista................................................................................................... 3-2 Passageiro................................................................................................. 3-2 Porta-objetos do encosto........................................................................... 3-8 Banco traseiro....................................................................................3-2, 3-9 Apoio de cabeça........................................................................................ 3-9 Retornar.................................................................................................. 3-11 Baterias Etiquetas da capacidade.......................................................................... 7-31 Função de economizador........................................................................ 4-56 Luzes de advertência do sistema de carga.............................................. 4-49 Manutenção............................................................................................. 7-29 Partida com bateria auxiliar...................................................................... 6-4 Recarga................................................................................................... 7-31 Verificação em temperaturas baixas........................................................ 5-31 Bomba da direção assistida (verificação)..................................................... 7-16 Buzina........................................................................................................... 4-32 Caixa de direção (verificação)...................................................................... 7-17 Calibragem de pneus (verificação da pressão)............................................. 7-34 Capô do motor.............................................................................................. 4-27 Chaves............................................................................................................ 4-5 Cintos de segurança...................................................................................... 3-12 Cuidados................................................................................................. 3-22 Limpeza.................................................................................................. 7-68 Luz de advertência.........................................................................3-13, 4-45 Pré-tensor................................................................................................ 3-17 Recomendações...................................................................................... 3-20 Subabdominal......................................................................................... 3-16 Subabdominal/diagonal.......................................................................... 3-14 Climatização Aquecimento e ar condicionado...........................................4-68, 4-77, 4-78 Filtro de ar......................................................................................4-75, 4-84 Sistema de controle manual.................................................................... 4-67 Coifas do sistema de direção (verificação)................................................... 7-17 Índice alfabético Combustível Abertura da tampa do tanque.................................................................. 4-28 Condução econômica do veículo............................................................ 5-22 Especificações........................................................................................... 8-7 Fechamento da tampa do tanque............................................................. 4-29 Filtro........................................................................................................ 7-14 Indicador de autonomia.......................................................................... 4-41 Indicador de consumo instantâneo.......................................................... 4-42 Indicador de consumo médio.................................................................. 4-42 Indicador de nível................................................................................... 4-38 Inspeção de tubulações e conexões......................................................... 7-14 Luz de advertência de nível baixo.......................................................... 4-50 Recomendações........................................................................................ 1-2 Reservatório de gasolina (veículos flex)................................................. 4-29 Tubo de respiro e tampa do tanque......................................................... 7-14 Como utilizar este manual.............................................................................. 1-2 Compartimento de bagagem......................................................................... 4-94 Compartimento do motor......................................................................2-12, 7-3 Computador de bordo .................................................................................. 4-40 Condução do veículo Aderência nas curvas.............................................................................. 5-26 Áreas inundadas...................................................................................... 5-27 Auto-estradas.......................................................................................... 5-27 Chuva...................................................................................................... 5-26 Condições de emergência......................................................................... 6-2 Condições perigosas............................................................................... 5-24 Desatolando o veículo............................................................................. 5-24 Econômica.............................................................................................. 5-22 Fora de estrada........................................................................................ 5-27 Gelo ou neve........................................................................................... 5-29 Inverno.................................................................................................... 5-28 Noturna................................................................................................... 5-26 Controle remoto de travamento/destravamento das portas............................ 4-8 Correia da direção assistida (verificação)..................................................... 7-16 Correia de acionamento.......................................................................5-28, 7-14 Índice alfabético Embreagem Especificações do fluido............................................................................ 8-7 Verificação do nível do fluido................................................................. 7-21 Emissões de ruídos.......................................................................................... F5 Encosto do banco dianteiro (ajuste de inclinação)......................................... 3-5 Engates......................................................................................................... 5-33 Entradas AUX, USB e iPod®........................................................................ 4-95 Equipamento de emergência......................................................................... 6-16 Espelhos retrovisores.................................................................................... 4-33 Estacionamento (sistema traseiro de assistência)......................................... 4-52 Etiquetas Advertência do airbag............................................................................. 3-49 Capacidade da bateria............................................................................. 7-31 Certificação do veículo............................................................................. 8-9 Compressor do ar condicionado............................................................. 8-10 Especificação e pressão dos pneus............................................................... 8-10 Extintor de incêndio..................................................................................... 6-16 Descansa-braço (para o banco do motorista).................................................. 3-5 Desembaçador.............................................................................................. 4-66 Direção assistida Especificações de fluido............................................................................ 8-6 Verificação da bomba e correia............................................................... 7-16 Verificação das mangueiras............................................................7-16, 7-22 Verificação do nível do fluido................................................................. 7-22 Direção assistida hidráulica.......................................................................... 4-31 Discos dos freios (verificação)..................................................................... 7-16 Índice alfabético Fluido da transmissão automática Especificações........................................................................................... 8-6 Substituição............................................................................................. 7-16 Fluido da transmissão manual Especificações........................................................................................... 8-6 Fluido do freio Especificações........................................................................................... 8-7 Luz de advertência.................................................................................. 4-46 Verificação do nível.......................................................................7-16, 7-21 Folga de válvulas (verificação)..................................................................... 7-15 Freio de estacionamento............................................................................... 5-18 Luz de advertência.................................................................................. 4-46 Verificação.....................................................................................7-16, 7-23 Verificação em temperaturas baixas........................................................ 5-31 Freios Assistidos a vácuo................................................................................... 5-16 de reboque............................................................................................... 5-34 Sistema de freios antibloqueio (ABS).................................................... 5-20 Verificação das pastilhas, pinças e discos............................................... 7-16 Verificação de mangueiras e linhas......................................................... 7-16 Verificação do nível do fluido........................................................7-16, 7-21 Fusíveis......................................................................................................... 7-42 Descrição do painel................................................................................. 7-46 Substituição no compartimento do motor............................................... 7-45 Substituição no painel de instrumentos.................................................. 7-43 Falha do motor - MIL (luzes indicadoras).................................................... 4-48 Faróis dianteiros de neblina (luzes indicadoras).......................................... 4-52 Faróis (substituição da lâmpada).................................................................. 7-56 Fechaduras (verificação em temperaturas baixas)........................................ 5-31 Filtro de ar Substituição............................................................................................. 7-24 Verificação.............................................................................................. 7-15 Filtro de ar do controle de climatização Substituição............................................................................................. 7-25 Verificação.............................................................................................. 7-25 Filtro de ar do sistema de climatização...............................................4-75, 4-84 Filtro de combustível Substituição............................................................................................. 7-14 Verificação.............................................................................................. 7-14 Filtro de óleo do motor Substituição............................................................................................. 7-18 Verificação.............................................................................................. 7-14 Fixação das suspensões (verificação)........................................................... 7-16 Fixação para tapetes..................................................................................... 4-93 Fluido da direção assistida Especificações........................................................................................... 8-6 Fluido da direção assistida hidraulicamente Verificação do nível................................................................................ 7-22 Fluido da embreagem Especificações........................................................................................... 8-7 Verificação do nível................................................................................ 7-21 Índice alfabético Gancho para roupas...................................................................................... 4-93 Gás refrigerante do ar condicionado............................................................. 7-17 Gás refrigerante do ar condicionado (verificação da quantidade)................ 4-75 Hodômetro.................................................................................................... 4-39 Hodômetro parcial (indicador no painel)..................................................... 4-41 Ignição do veículo sob temperaturas baixas................................................. 5-31 Iluminação Externa....................................................................................... 4-57 Iluminação Interna........................................................................................ 4-63 Imobilizador do motor.................................................................................... 4-6 Luz indicadora........................................................................................ 4-51 Inclinação do volante de direção.................................................................. 4-32 Indicadores Autonomia de combustível..................................................................... 4-41 Consumo instantâneo de combustível..................................................... 4-42 Consumo médio de combustível............................................................. 4-42 Direção e sinal de mudança de faixa...................................................... 4-59 Hodômetro.............................................................................................. 4-39 Hodômetro parcial.................................................................................. 4-41 Nível de combustível.............................................................................. 4-38 Tacômetro............................................................................................... 4-37 Temperatura do líquido de arrefecimento do motor............................... 4-38 Tempo de condução................................................................................ 4-43 Velocidade média do veículo.................................................................. 4-43 Velocímetro............................................................................................. 4-37 Velocímetro digital.................................................................................. 4-44 Inspeções necessárias............................................................................5-4, 7-14 Instruções de manuseio do veículo................................................................. 1-4 Interruptores Abertura e fechamento dos vidros elétricos............................................ 4-23 Bloqueio dos vidros elétricos.................................................................. 4-25 Ignição............................................................................................................ 5-5 Iluminação (faróis)....................................................................................... 4-57 Índice alfabético Juntas homocinéticas e coifas (verificação)................................................. 7-17 Lâmpadas (especificações gerais)................................................................... 8-2 Lâmpadas (substituição)............................................................................... 7-55 Faróis...................................................................................................... 7-56 Farol dianteiro de neblina....................................................................... 7-58 Lanterna traseira..................................................................................... 7-60 Luz da placa de licença........................................................................... 7-63 Luz de freio............................................................................................. 7-60 Luz de freio superior............................................................................... 7-61 Luz de posicionamento (lanterna) dianteira............................................ 7-57 Luz de ré................................................................................................. 7-60 Luzes internas......................................................................................... 7-63 Luz exterior combinada traseira............................................................. 7-60 Luz indicadora de direção dianteira........................................................ 7-58 Luz indicadora de direção lateral............................................................ 7-59 Luz indicadora de direção traseira.......................................................... 7-60 Lavadores do para-brisa......................................................................4-60, 4-62 Anticongelante........................................................................................ 5-31 Verificação do nível do líquido............................................................... 7-23 Lavadores do vidro traseiro.......................................................................... 4-61 Lavagem do veículo..................................................................................... 7-64 Liberação da tampa do porta-malas em caso de emergência........................ 4-21 Limpadores do para-brisa....................................................................4-60, 4-61 Inspeção das palhetas.............................................................................. 7-26 Substituição das palhetas........................................................................ 7-26 Limpadores do vidro traseiro........................................................................ 4-61 Limpeza dos cintos de segurança................................................................. 7-68 Limpeza interna dos vidros.......................................................................... 7-68 Índice alfabético Líquido de arrefecimento do motor Especificações........................................................................................... 8-6 Indicador de temperatura........................................................................ 4-38 Luz de advertência de temperatura............................................................... 4-49 Substituição............................................................................................. 7-20 Verificação do nível................................................................................ 7-19 Líquido do lavador do para-brisa (verificação do nível).............................. 7-23 Lubrificante do compressor do ar condicionado (verificação)............4-75, 4-84 Lubrificantes recomendados e capacidades.................................................... 8-6 Luz de posicionamento................................................................................. 4-57 Luzes de advertência no painel Airbag............................................................................................3-34, 4-45 Cintos de segurança.......................................................................3-13, 4-45 Freio de estacionamento e fluido de freio............................................... 4-46 Nível baixo de combustível.................................................................... 4-50 Porta aberta............................................................................................. 4-51 Pressão do óleo do motor........................................................................ 4-50 Sistema de carga da bateria..................................................................... 4-49 Sistema de freios antibloqueio (ABS).................................................... 4-47 Sistema eletrônico de distribuição da força do freio (EBD)................... 4-47 Tampa do porta malas aberta.................................................................. 4-51 Temperatura do líquido de arrefecimento do motor............................... 4-49 Luzes de advertência (pisca-alerta).......................................................4-55, 6-2 Luzes indicadoras Direção.................................................................................................... 4-51 Falha do motor (MIL)............................................................................. 4-48 Faróis dianteiros de neblina.................................................................... 4-52 Farol aceso.............................................................................................. 4-52 Farol alto................................................................................................. 4-52 Imobilizador do motor............................................................................ 4-51 Luzes internas............................................................................................... 4-63 Luz de leitura.......................................................................................... 4-63 Luz do compartimento de bagagem........................................................ 4-65 Luz do espelho........................................................................................ 4-65 Índice alfabético Macaco e ferramentas..................................................................................... 6-7 Mangueiras da direção assistida (verificação).....................................7-16, 7-22 Mangueiras de ventilação do cárter e de vácuo (verificação)....................... 7-15 Mangueiras e linhas dos freios (verificação)................................................ 7-16 Manutenção Airbag..................................................................................................... 3-47 Itens cromados........................................................................................ 7-65 Itens de manutenção preventiva.............................................................. 7-14 Parte inferior do veículo......................................................................... 7-65 Plano de manutenção normal.................................................................... 7-9 Plano de manutenção preventiva.............................................................. 7-8 Reboque.................................................................................................. 5-37 Rodas de alumínio ou cromadas............................................................. 7-66 Serviços de manutenção no veículo.......................................................... 7-5 Sob condições severas de uso................................................................. 7-12 Verificações e inspeções a cargo do proprietário...................................... 7-6 Modificações no seu Hyundai......................................................................... F4 Motor Anticongelante........................................................................................ 5-31 Capô........................................................................................................ 4-27 Especificações........................................................................................... 8-2 Flex GAMMA 1.6............................................................................2-13, 7-4 Flex KAPPA 1.0...............................................................................2-12, 7-3 Indicador de temperatura do líquido de arrefecimento........................... 4-38 Luz de advertência da pressão do óleo................................................... 4-50 Luz de advertência de temperatura do líquido de arrefecimento 4-49 Luz indicadora de falha (MIL)................................................................ 4-48 Luz indicadora do sistema imobilizador................................................. 4-51 Número do motor.................................................................................... 8-10 Óleo para baixas temperaturas................................................................ 5-31 Partida....................................................................................................... 5-6 Quando o motor morrer............................................................................ 6-2 Quando o motor não ligar......................................................................... 6-3 Quando o motor superaquecer.................................................................. 6-6 Rodagem inicial do seu Hyundai.............................................................. 1-4 Sistema de partida a frio........................................................................... 5-7 Sistema imobilizador................................................................................ 4-6 Substituição do líquido de arrefecimento............................................... 7-20 Substituição do óleo e do filtro............................................................... 7-18 Verificação do nível de óleo.................................................................... 7-17 Verificação do nível do líquido de arrefecimento..........................7-15, 7-19 Verificação do sistema de arrefecimento................................................ 7-15 Índice alfabético Número das chaves do veículo....................................................................... 4-5 Número de identificação do veículo (VIN).................................................... 8-9 Número do motor......................................................................................... 8-10 Óleo do motor Especificações........................................................................................... 8-6 Luz de advertência da pressão................................................................ 4-50 Substituição............................................................................................. 7-18 Temperaturas baixas................................................................................ 5-31 Verificação.............................................................................................. 7-14 Verificação do nível................................................................................ 7-17 Índice alfabético Painel de instrumentos.................................................................................. 4-36 Substituição do fusível............................................................................ 7-43 Para-brisa Inspeção das palhetas do limpador......................................................... 7-26 Limpadores e lavadores.......................................................................... 4-60 Verificação do nível do líquido do lavador............................................. 7-23 Para-sol......................................................................................................... 4-91 Partida a frio................................................................................................... 5-7 Partida de emergência..................................................................................... 6-4 Partida no motor............................................................................................. 5-6 Pastilhas e pinças dos freios......................................................................... 7-16 Peso do veículo............................................................................................. 5-40 Pneus Capacidade de tração.............................................................................. 7-37 Correntes para pneus............................................................................... 5-30 Cuidados a serem tomados..................................................................... 7-32 Especificações........................................................................................... 8-4 Etiqueta de especificação e pressão........................................................ 8-10 Informações na lateral............................................................................. 7-38 Manutenção............................................................................................. 7-37 Para neve................................................................................................. 5-29 Pneu furado durante a condução............................................................... 6-3 Pressão de enchimento.............................................................................. 8-4 Pressão recomendada dos pneus frios..................................................... 7-32 Remoção e armazenamento do estepe (Modelo Hatch 5 portas) 6-8 Remoção e armazenamento do estepe (Modelo Sedan 4 portas) 6-9 Rodízio.................................................................................................... 7-35 Substituição...............................................................................6-7, 6-9, 7-36 Verificação da pressão de calibragem..................................................... 7-34 Porta-luvas.................................................................................................... 4-89 Porta-objetos................................................................................................. 4-88 Porta-objetos do encosto do banco................................................................. 3-8 Porta-óculos.................................................................................................. 4-89 Portas Controle remoto de travamento/destravamento........................................ 4-8 Fechaduras.............................................................................................. 4-14 Liberação da tampa do porta-malas em caso de emergência.................. 4-21 Luz de advertência da tampa do porta-malas aberta............................... 4-51 Luz de advertência de porta aberta......................................................... 4-51 Trava de proteção para crianças na porta traseira................................... 4-18 Travamento com o interruptor de travamento central............................. 4-16 Travamento pelo lado de dentro.............................................................. 4-15 Travamento pelo lado de fora................................................................. 4-14 Pré-tensor do cinto de segurança.................................................................. 3-17 Proteção para crianças.................................................................................. 3-25 Índice alfabético Rádio..................................................................................................4-97, 4-102 Reboque........................................................................................................ 5-32 Correntes de segurança........................................................................... 5-34 Reboque do veículo................................................................................ 6-15 Engates.................................................................................................... 5-33 Freios...................................................................................................... 5-34 Informações importantes......................................................................... 5-38 Instruções de direção.............................................................................. 5-34 Manutenção............................................................................................. 5-37 Regulador do retrovisor................................................................................ 4-34 Regulagem de altura e profundidade do volante de direção......................... 4-32 Relês (descrição do painel)........................................................................... 7-46 Reservatório de gasolina do compartimento do motor (veículos flex) 4-29 Respeito ao meio ambiente.............................................................................. F5 Responsabilidade pela manutenção................................................................. F4 Rodagem inicial do seu Hyundai.................................................................... 1-4 Rodas Especificações........................................................................................... 8-4 Manutenção das rodas de alumínio ou cromadas................................... 7-66 Substituição............................................................................................. 7-37 Segurança Equipamentos de emergência para temperaturas baixas......................... 5-32 Recomendações adicionais..................................................................... 3-48 Recomendações dos cintos de Segurança............................................... 3-20 Sensores de colisão do airbag....................................................................... 3-42 Sistema de controle de emissões.................................................................. 7-69 Sistema de direção (verificação)................................................................... 7-17 Sistemas de proteção Para crianças........................................................................................... 3-23 Por cintos de segurança........................................................................... 3-12 SRS Airbag............................................................................................. 3-31 Sistema traseiro de assistência de estacionamento....................................... 4-52 Superaquecimento do motor........................................................................... 6-6 Suporte para copos....................................................................................... 4-90 Índice alfabético Tacômetro..................................................................................................... 4-37 Tampa do compartimento de bagagem......................................................... 4-94 Tampa do tanque de combustível Abertura.................................................................................................. 4-28 Fechamento............................................................................................. 4-29 Verificação.............................................................................................. 7-14 Temperatura Controle do Aquecedor e Ar condicionado....................................4-67, 4-76 Instruções quanto a superaquecimento do motor...................................... 6-6 Líquido de arrefecimento do motor...............................................4-38, 4-49 Tirantes do sistema de direção (verificação)................................................ 7-17 Tomada de força........................................................................................... 4-91 Transmissão automática............................................................................... 5-12 Especificações de fluido............................................................................ 8-6 Verificação do nível do fluido................................................................. 7-16 Transmissão manual....................................................................................... 5-8 Especificações de fluido............................................................................ 8-6 Travamento das portas Com o interruptor de travamento central das portas............................... 4-16 Pelo lado de dentro do veículo................................................................ 4-15 Pelo lado de fora do veículo................................................................... 4-14 Proteção para crianças na porta traseira.................................................. 4-18 Triângulo refletivo de segurança.................................................................. 6-16 Tubo de respiro de combustível (verificação).............................................. 7-14 Tubulações de combustível (verificação)..................................................... 7-14 USB.............................................................................................................. 4-95 Utilização do Manual do Operador................................................................ 1-2 Índice alfabético Veículo Aplicação de cera e polimento................................................................ 7-65 Cuidados em condições de gelo ou neve................................................ 5-29 Dimensões................................................................................................. 8-3 Etiqueta de certificação............................................................................. 8-9 Instruções de manuseio............................................................................. 1-4 Lavagem.................................................................................................. 7-64 Número de identificação (VIN)................................................................ 8-9 Pesos e volumes...............................................................................5-40, 8-5 Velas de ignição Verificação.............................................................................................. 7-15 Verificação em temperaturas baixas........................................................ 5-31 Velocidade média do veículo (indicador no painel)..................................... 4-43 Velocímetro................................................................................................... 4-37 Velocímetro digital....................................................................................... 4-44 Vidros........................................................................................................... 4-22 Elétricos.................................................................................................. 4-23 Internos (limpeza)................................................................................... 7-68 Manuais................................................................................................... 4-26 Vistas Dianteira.............................................................................. 2-2, 2-4, 2-6, 2-8 Geral do exterior................................................................. 2-2, 2-4, 2-6, 2-8 Geral do interior...................................................................................... 2-10 Geral do painel de instrumentos............................................................. 2-11 Traseira................................................................................ 2-3, 2-5, 2-7, 2-9 Volante de direção Buzina..................................................................................................... 4-32 Controle de áudio.................................................................................... 4-98 Direção assistida..................................................................................... 4-31 Regulagem de altura e profundidade...................................................... 4-32 Índice alfabético A1SO-PB95A (Português/Brasil) Hyundai Motor Brasil Ltda. Assistência 24 Horas: 0800-7703355 Impresso em 05/2019 - BAN-OP: XXXXX

208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
208. Índice alfabético - Ilustração técnica do manual
208. Índice alfabético
