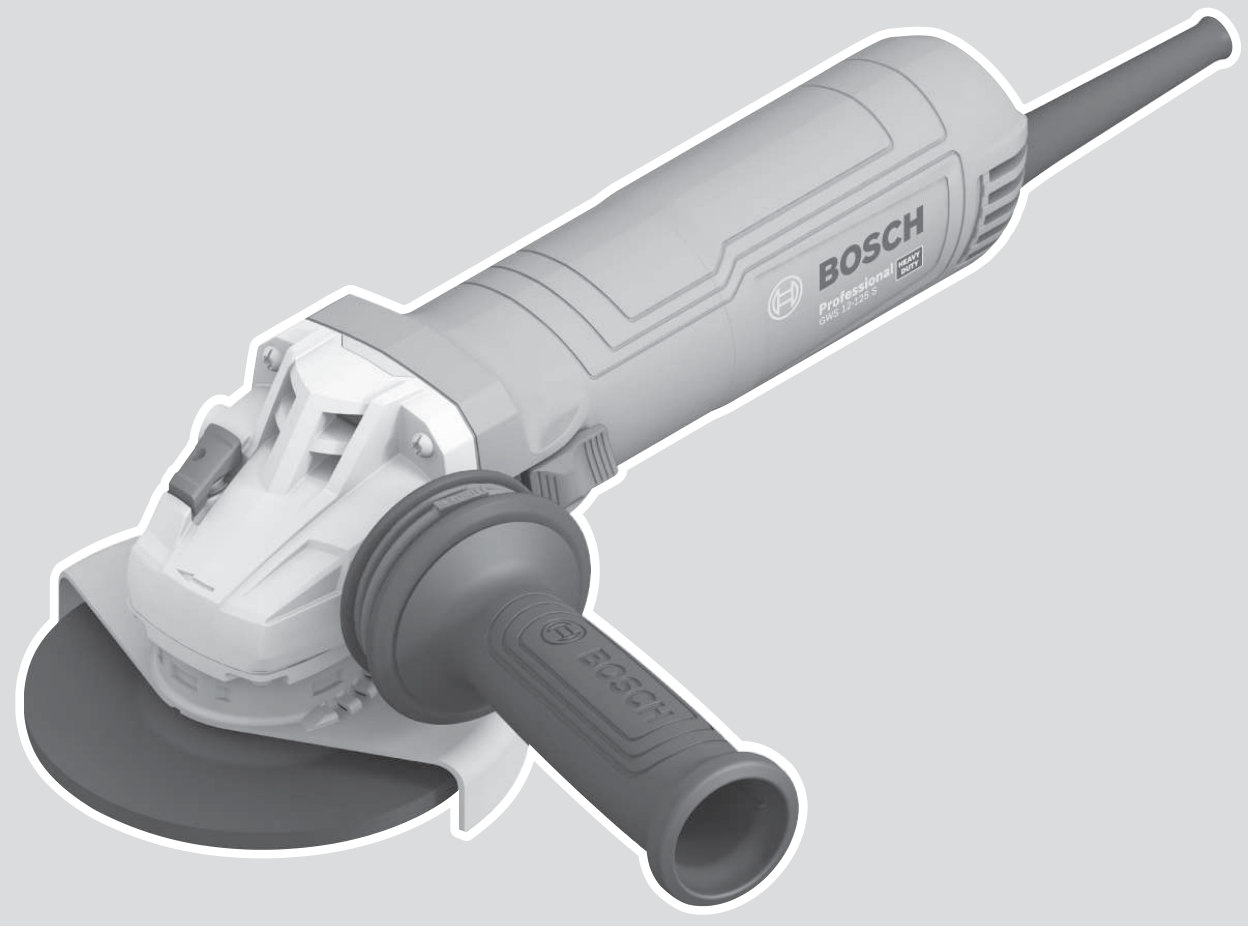

Esmerilhadeira angular Bosch

Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY

www.bosch-pt.com

1 609 92A 72Y (2022.06) O / 32

1 609 92A 72Y GWS 12-125 S Professional

pt Manual de instruções original es Manual original

2 |

1 609 92A 72Y | (09.06.2022) Português do Brasil..................................... Página

Español ................................................ Página

Bosch Power Tools

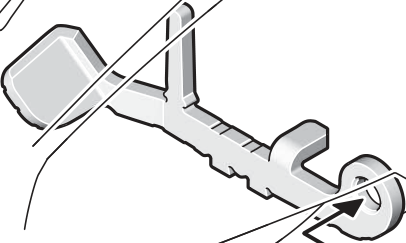

A

Bosch Power Tools 4x

0 mm

4x

1 609 92A 72Y | (09.06.2022) | 3

4 |

(9)

(16)

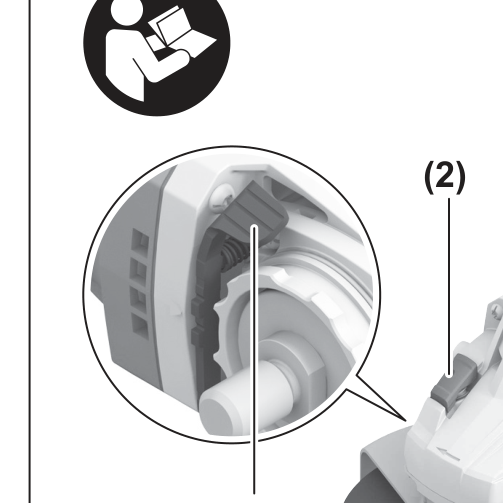

1 609 92A 72Y | (09.06.2022) (2)

(1)

(8)

(9)

(10)

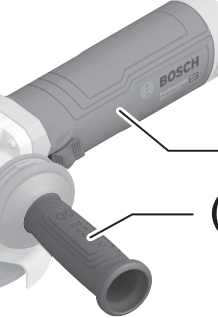

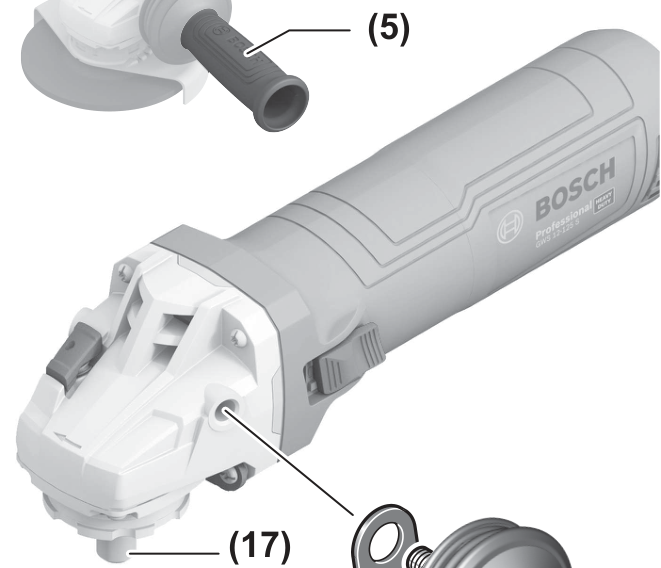

(15) (14) (3)

(7)

(11)

(13) (4)

(5)

(6)

(9)

(12)

(14) (15)

Bosch Power Tools (13)

(23)

(24)

(25)

Bosch Power Tools (18)

(5)

(17)

(21)

(16) (22) (15)

(26)

(27)

1 609 92A 72Y | (09.06.2022) | 5

(19)

(9)

(20)

(14)

(13)

6 | Português do Brasil Português do Brasil Indicações de segurança

Avisos de segurança para ferramentas em geral

ferramenta ou com estas instruções operem a ferramenta.  As ferramentas são perigosas nas mãos de usuários não treinados. u Manutenção das ferramentas. Cheque o desalinhamento ou coesão das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados pela inadequada manutenção das ferramentas. u Mantenha as ferramentas de corte afiadas e limpas. A manutenção apropriada das ferramentas de corte com lâminas afiadas tornam estas menos prováveis ao emperramento e são mais fáceis de controlar. u Use a ferramenta, acessórios, suas partes etc. de acordo com instruções e na maneira designada para o tipo particular da ferramenta levando em consideração as condições de trabalho a ser desempenhado. O uso da ferramenta em operações diferentes das designadas podem resultar em uma situações de risco.

Reparos u Tenha sua ferramenta reparada por um agente de reparos qualificado e que use somente peças originais. Isto irá assegurar que a segurança da ferramenta seja mantida.

Instruções de segurança para esmerilhadeiras

Avisos de segurança comuns para operações de esmerilhamento, de lixamento, de escovagem com arame ou de corte abrasivo u Esta ferramenta elétrica destina-se a funcionar como uma esmerilhadeira, lixadeira, escova de arame ou ferramenta de corte. Leia todas as indicações de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves. u Não é recomendado usar esta ferramenta elétrica para executar operações de polimento. A execução de operações para as quais a ferramenta elétrica não foi projetada pode acarretar riscos e causar ferimentos pessoais. u Não use acessórios que não sejam especificamente concebidos e recomendados pelo fabricante da ferramenta. Ainda que seja possível adaptar o acessório em sua ferramenta elétrica, isso não garante uma operação segura. u A velocidade nominal do acessório deverá ser, no mínimo, igual à velocidade máxima marcada na ferramenta elétrica. Os acessórios girando mais rápido que sua velocidade nominal podem quebrar e desintegrar-se. u O diâmetro externo e a espessura do acessório devem corresponder com a potência nominal de sua

Bosch Power Tools ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados. u A montagem roscada de acessórios tem de coincidir com a rosca do veio da esmerilhadeira. Para acessórios montados por flange, o furo interior do acessório tem de coincidir com o diâmetro local do flange. Os acessórios que não são compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão causar a perda de controle. u Não use um acessório danificado. Antes de cada uso inspecione o acessório, como discos abrasivos quanto a lascamento e fissuras, disco de apoio quanto a fissuras, excesso de desgaste, escova de arame quanto a fios soltos ou fissurados. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar o acessório, proteja-se a si próprio, bem como as outras pessoas do plano do acessório rotativo e opere a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste. u Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de segurança. Conforme necessário, use máscara de proteção contra poeira, proteções auriculares, luvas e avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou de peças de trabalho. Os óculos de segurança devem ter capacidade para deter os detritos projetados durante as diversas operações. A máscara contra poeira ou máscara respiratória deve ter capacidade para filtrar a partículas geradas durante seu trabalho. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição. u Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho deve usar equipamento de proteção individual. Os fragmentos da peça de trabalho ou de um disco quebrado podem ser projetados e causar danos fora da área de trabalho imediata. u Segure a ferramenta elétrica somente pelas superfícies de manuseio isoladas, ao realizar uma operação na qual o acessório de corte possa entrar em contato com a fiação não aparente ou seu próprio fio elétrico. O contato do acessório de corte a um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta e pode resultar ao operador um choque elétrico. u Afaste o fio elétrico do acessório rotativo. Se perder o controle, o fio elétrico pode ser cortado ou ficar preso e sua mão ou braço podem ser puxados na direção do acessório rotativo. u Jamais largue a ferramenta elétrica enquanto o acessório não tiver parado por completo. O acessório Português do Brasil | 7

1 609 92A 72Y | (09.06.2022)

8 | Português do Brasil

rotativo pode engatar na superfície e puxar a ferramenta elétrica para fora de seu controle. u Não opere a ferramenta elétrica enquanto a transporta. O contato acidental do acessório rotativo com sua roupa pode puxar o acessório na direção do seu corpo. u Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar a poeira para o interior da carcaça e a acumulação excessiva de poeiras metálicas poderá provocar riscos de natureza elétrica. u Não opere a ferramenta elétrica nas proximidades de materiais inflamáveis. As chispas produzidas podem inflamar esses materiais. u Não use acessórios que requerem refrigerantes líquidos. O uso de água ou de outros refrigerantes líquidos poderá resultar em eletrocussão ou choque elétrico.

Contragolpe e Avisos relacionados O contragolpe é uma reação repentina à compressão ou bloqueio de um disco rotativo, disco de apoio, escova de fios de aço ou qualquer outro acessório. O travamento ou bloqueio levam a uma paragem abrupta do acessório em rotação,o que, por sua vez, faz com que a ferramenta descontrolada seja forçada na direção oposta do acessório rotativo no ponto de contato. Por exemplo, se um disco abrasivo for comprimdo ou bloqueado numa peça de trabalho, a borda do disco abrasivo que está entrando no ponto de compressão pode cavar a superfície do material levando o disco abrasivo a subir ou rebater. O disco abrasivo pode tanto pular na direção do operador como na direção oposta a ele, dependendo da direção de movimento do disco abrasivo no ponto de bloqueio. Os discos abrasivos também podem se quebrar nestas condições. O contragolpe é o resultado do mau uso e/ou procedimentos ou condições de operação incorreto e pode ser evitado tomando-se as precauções adequadas como, as dadas a seguir. u Segurar firmemente a ferramenta elétrica e posicionar seu corpo e braço a permitir que você resista às forças de contragolpe. Sempre use empunhadeira auxiliar, se fornecida, para o máximo controle sobre as forças de contragolpe ou reações do torque durante a partida. O operador pode controlar as reações do torque ou forças de contragolpe, se precauções adequadas forem tomadas. u Nunca posicione sua mão próxima ao acessório de trabalho rotativo em rotação. O acessório de trabalho pode contragolpear sobre sua mão. u Não posicione seu corpo na área onde a ferramenta elétrica irá se deslocar no caso de um contragolpe. O contragolpe levará a ferramenta na direção oposta ao movimento do disco abrasivo no momento do bloqueio. u Cuidado especial ao trabalhar cantos, quinas, etc. Evite ricochetear e bloquear o acessório de trabalho. Cantos, quinas ou ricocheteamento tem a tendência de

1 609 92A 72Y | (09.06.2022) bloquear o acessório de trabalho e causar a perda de controle ou contragolpe. u Não acople uma lâmina de serra para entalhar madeira ou lâmina de serra dentada. Tais lâminas levam frequentemente ao contragolpe e perda de controle.

Avisos de segurança específicos para operações de esmerilhamento ou corte abrasivo u Use somente tipos de discos recomendados para sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para uso na ferramenta elétrica não podem ser devidamente protegidos e são perigosos. u A superfície de desbaste dos discos com centro rebaixado deve ser montada sob o plano do rebordo de proteção. Um disco montado incorretamente que se projete para além do plano do rebordo de proteção não poderá ser devidamente protegido. u A proteção deve ser fixada com firmeza na ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta na direção do operador. A proteção ajuda a proteger o operador dos fragmentos de discos quebrados, do contato acidental com o disco e de chispas que podem inflamar o vestuário. u Os discos devem ser utilizados somente para as aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos de corte abrasivos se destinam a um desbaste periférico, a aplicação de forças laterais nesses discos poderá causar a sua quebra. u Sempre use flanges para discos intactos e de tamanho e forma adequados para o disco selecionado. Os flanges apropriados suportam o disco, reduzindo assim a possibilidade de quebras. Os flanges para discos de corte poderão ser diferentes dos flanges para discos de desbaste. u Não use discos gastos de ferramentas elétricas maiores. Os discos concebidos para ferramentas elétricas maiores não são adequados para a velocidade mais elevada de uma ferramenta mais pequena e poderão estourar.

Aviso de segurança adicionais específicos para operações de corte abrasivo u Não "bloqueie" ou aplique pressão excessiva ao disco abrasivo de corte. Não tente fazer um corte de profundidade excessiva. Sobrecarregando o disco abrasivo aumenta a carga e a probalidade de torção ou puxamento do disco no corte e a possibilidade de contragolpe ou quebra do disco abrasivo. u Não posicione seu corpo em linha e atrás do disco rotativo em rotação. Quando o disco, no ponto de operação, está se distanciando do seu corpo, o possível contragolpe pode impulsionar o disco em rotação e a ferramenta diretamente a você. u Quando o disco abrasivo estiver puxando ou quando interromper um corte por qualquer razão, desligue a

Bosch Power Tools

ferramenta e segure-a sem movê-la até o disco abrasivo pare completamente. Nunca tente remover o disco do corte enquanto o disco estiver em movimento, caso contrário, pode ocorrer o contragolpe. Investigue e tenha ação corretiva para eliminar a causa do puxamento do disco. u Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade plena e cuidadosamente reinicie o corte. O disco pode puxar, subir ou ocasionar o contragolpe se a ferramenta for religada na peça de trabalho. u Apoie os painéis ou peças de trabalho de grandes dimensões para minimizar o risco de compressão do disco abrasivo ou contragolpe. Peças de trabalho de grandes tendem a vergar pelo seu próprio peso. Os suportes de apoio devem estar localizados abaixo da peça de trabalho, próximos à linha de corte e próximos às bordas da peça de trabalho em ambos os lados do disco. u Use precaução extra ao efetuar um "corte de bolso (imersão)" em paredes ou qualquer outra área sem visão. O avanço do disco pode cortar encanamento de gás ou água, fiação elétrica ou objetos que podem causar o contragolpe.

Avisos de segurança específicos para operações de lixamento u Não use discos de lixa de papel excessivamente grande. Siga as recomendações dos fabricantes ao selecionar as lixas de papel. Lixas grandes de papel que se estendem além do suporte apresentam um risco de dilaceração e podem causar bloqueios, rasgo do disco ou contragolpe.

Avisos de segurança específicos para operações de escovação u Esteja ciente de que fragmentos de fios são lançados pela escova mesmo durante operações comuns. Não sobrecarregue os fios aplicando carga excessiva à escova Os fragmentos dos fios podem facilmente penetrar nas roupas finas e/ou a pele. u Se o uso de uma capa de proteção for recomendado para a escovação, não permita qualquer interferência do disco ou escova de fios com a capa de proteção. Discos e escovas de fios podem expandir seu diâmetro devido à carga de trabalho e força centrífuga.

Bosch Power Tools u Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho. u Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se o plugue de rede tiver sido puxado da tomada. Assim é evitado um rearranque descontrolado do aparelho. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão. Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Respeite as ilustrações na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica se destina a cortar, desbastar e escovar materiais de pedra e metal, assim como furar em materiais de pedra com brocas de coroa de diamante sem uso de água. Para cortar com materiais abrasivos ligados é necessário utilizar uma tampa de proteção especial para cortar. Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente. Com as ferramentas de retificar permitidas, a ferramenta elétrica pode ser usada para retificar com lixa. A ferramenta elétrica não pode ser usada para lixar betão (concreto).

Componentes ilustrados

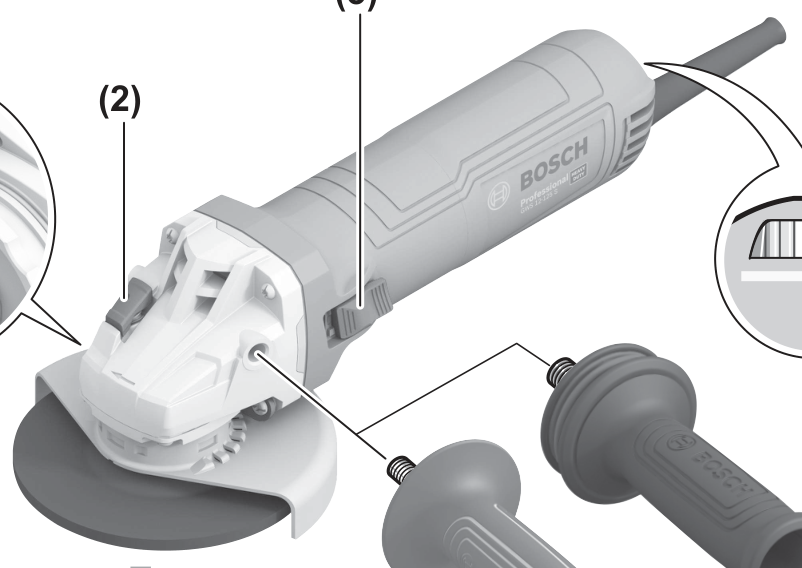

A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. Português do Brasil | 9

1 609 92A 72Y | (09.06.2022)

10 | Português do Brasil

Dados técnicos

Rebarbadora Número de produto

Tensão nominal Potência nominal absorvida Potência útil Rotações nominais Ajuste da velocidade Diâmetro máx. dos discos de rebarbar Rosca do eixo de retificação Comprimento máx. da rosca do eixo de retificação Pré-seleção do nº de rotações Proteção contra rearranque involuntário Partida suave Eletrônica constante Desligamento preventivo contragolpe Peso conforme EPTA-Procedure 01:2014

• com punho adicional de amortecimento de vibrações
• com punho adicional padrão Classe de proteção As indicações são válidas para as tensões nominais indicadas. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com a EN 60745-2-3. Tipicamente os níveis de ruído ponderados em "A" da ferramenta elétrica são: nível de pressão sonora: 93 dB(A); nível de potência sonora 104 dB(A). Incerteza K = 3 dB. Usar protetor auricular! Valores totais de vibração ah (soma vetorial nas três direções) e incerteza K determinada em função da EN 60745-2-3:

1 609 92A 72Y | (09.06.2022) V W W rpm rpm 2800–11000 mm

mm

kg

kg GWS 12-125 S GWS 12-125 S 3 601 CA6 0E2 3 601 CA6 0H2

1200 1200

11000 11000 2800–11000

M 14 M 14

2,2 2,2

2,0 2,0

/ II

Lixar superfícies (desbastar): ah = 5,9 m/s2, K = 1,5 m/s2, Lixar com folha de lixa: ah < 2,5 m/s2, K=1,5 m/s2. O nível de vibrações indicado nestas instruções foi medido de acordo com um método de medição padronizado e pode ser usado para comparar ferramentas elétricas entre si. Ele também é apropriado para uma avaliação provisória da carga de vibrações. GWS 12-125 S GWS 12-125 S 3 601 CA6 0G2 3 601 CA6 0G4

1200

11000 2800–11000 2800–11000

M 14

2,2

2,0

/ II / II

Bosch Power Tools 1200

11000

5/8"

2,2

2,0

/ II

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes acessórios acopláveis ou com manutenção insuficiente, o nível de vibrações pode ser diferente. Isto pode aumentar a carga de vibrações durante o completo período de trabalho. Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, mãos quentes durante o trabalho e a organização dos processos de trabalho. Montagem

Montar dispositivo de proteção

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada. Nota: Após quebra do rebolo durante a operação ou em caso de danos dos dispositivos de suporte na tampa de proteção/ na ferramenta elétrica, a ferramenta elétrica deve ser imediatamente enviada ao Serviço de Assistência Técnica, ver endereço seção "Serviço de Assistência Técnica".

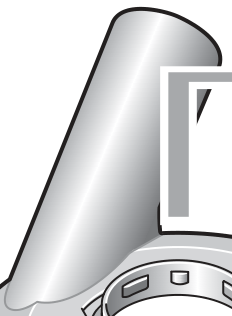

Tampa de proteção para lixar

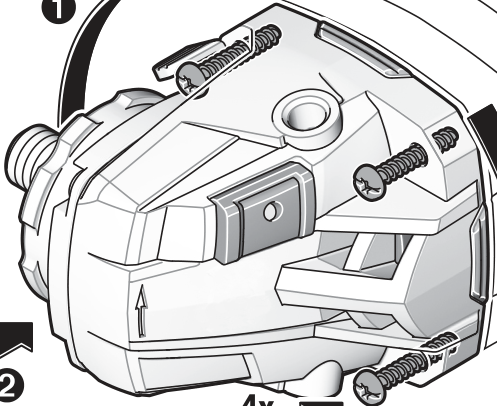

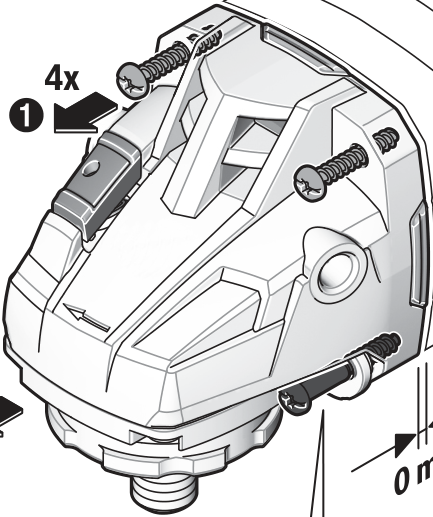

encaixar e ouvir um clique. Adapte a posição da tampa de proteção (7) às necessidades da etapa de operação. Para tal, pressione a alavanca de desbloqueio (1) para cima e gire a tampa de proteção (7) para a posição desejada. u Ajuste a tampa de proteção (7) sempre de forma a que os cames da alavanca de desbloqueio (1) encaixem nos respectivos entalhes da tampa de proteção (7). u Ajuste a tampa de proteção (7) de maneira a que as faíscas não sejam direcionadas para o usuário.

Bosch Power Tools Coloque a tampa de proteção (7) no suporte na ferramenta elétrica, até que os cames de codificação da tampa de proteção coincidam com o suporte. Para tal, pressione e segure a alavanca de desbloqueio (1). Pressione a tampa de proteção (7) sobre a gola do veio até que o rebordo da tampa de proteção assente no flange da ferramenta elétrica e rode a tampa de proteção até a mesma u A tampa de proteção (7) só pode ser rodada acionando a alavanca de desbloqueio (1)! Caso contrário, a ferramenta elétrica não deve ser mais utilizada e deve ser entregue ao Serviço de Assistência Técnica. Nota: os cames de codificação na tampa de proteção (7) asseguram que possa ser montada apenas uma tampa de proteção adequada para a ferramenta elétrica.

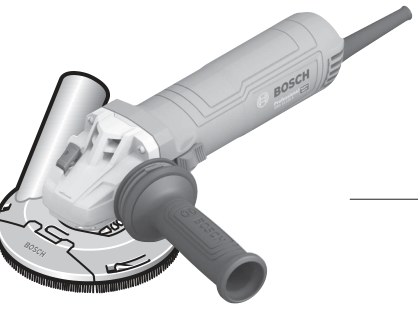

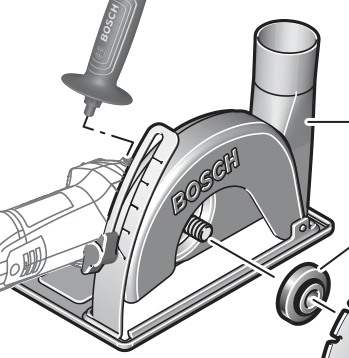

Tampa de aspiração para cortar com carro guia Tampa de aspiração para cortar com carro guia (19) é montada da mesma forma que a tampa de proteção para lixar . Mediante a fixação do punho adicional (5) através do arco na tampa de aspiração na carcaça da engrenagem, a ferramenta elétrica é unida de forma fixa com a tampa de aspiração. Na tampa de aspiração com carro guia (19) pode ser ligado um aspirador Bosch adequado. Para isso, encaixe a mangueira de aspiração com adaptador de aspiração no bocal de recepção da tampa de aspiração. Nota: O atrito que ocorre devido ao pó na mangueira de aspiração e nos acessórios durante a aspiração causa uma carga eletrostática, que o usuário pode sentir como uma descarga estática (dependendo dos fatores ambientais e do seu estado fisiológico). A Bosch recomenda de uma forma geral a utilização de uma mangueira de aspiração antiestática (acessório) para aspirar pós finos e materiais secos.

Tampa de proteção para cortar u Para cortar com abrasivos ligados, use sempre uma tampa de proteção para corte (6). u Ao cortar pedras, garanta a extração de poeira de forma eficaz. A tampa de proteção para corte (6) é montada como a tampa de proteção para retificar (7).

Tampa de aspiração para cortar com carro guia Tampa de aspiração para cortar com carro guia (19) é montada da mesma forma que a tampa de proteção para lixar .

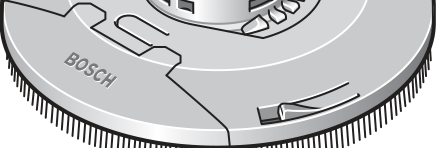

Proteção para as mãos u Para trabalhar com o prato de lixar em borracha (23) ou com a catrabucha tipo tacho/disco de lixa em lamelas/broca de coroa de diamante, monte sempre a proteção das mãos (21). Fixe a proteção para as mãos (21) com o punho adicional (5).

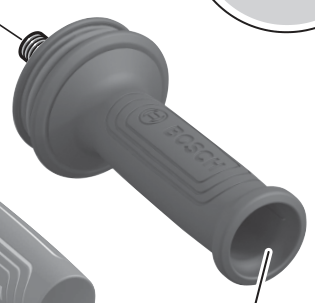

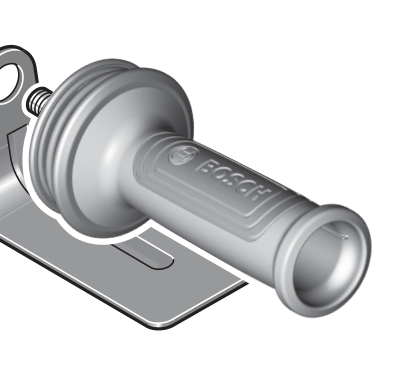

Punho adicional u Use sua ferramenta elétrica apenas com o punho adicional (5). u Não continue a usar a ferramenta elétrica se o punho adicional estiver danificado. Não efetue quaisquer alterações no punho adicional. Aperte o punho adicional (5) em função do modo de operação à direita ou à esquerda da cabeça do mecanismo de acionamento. Português do Brasil | 11

1 609 92A 72Y | (09.06.2022)

12 | Português do Brasil

Punho adicional anti-vibrações

mecanismo de acionamento. O punho adicional anti-vibrações possibilita um trabalho com poucas vibrações, e portanto, agradável e seguro. u Use sua ferramenta elétrica apenas com o punho adicional (5). u Não efetuar quaisquer alterações no punho adicional. Não continuar a utilizar um punho adicional danificado.

Montar ferramentas de retificação

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada. u Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho. Limpe o eixo de retificação (17) e todas as peças a montar. Para fixar e soltar as ferramentas de retificar pressione a tecla de bloqueio do eixo (2), para ajustar o eixo de retificação. u Acionar a tecla de bloqueio do eixo apenas com o eixo de retificação de serra parado. Caso contrário, a ferramenta elétrica pode ser danificada.

Disco de retificar e de corte Montagem com porca de aperto (14) e porca de aperto rápido (13) Observe as dimensões das ferramentas de retificação. O diâmetro do furo deve ser do tamanho certo para o flange de montagem. Não utilizar adaptadores nem redutores. Ao usar discos de corte de diamante, certifique-se de que a seta de sentido do disco de corte e o sentido da ferramenta elétrica coincidem (ver seta de sentido no redutor). A sequência de montagem pode ser vista na página com desenhos. Para fixar o disco de retificar e de corte, desaperte a porca de aperto (14) e fixe a mesma com a chave de dois furos (ver "Porca de aperto rápido

u Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças. Montagem com porca de aperto rápido (15) Observe as dimensões das ferramentas de retificação. O diâmetro do furo deve ser do tamanho certo para o flange de montagem. Não utilizar adaptadores nem redutores.

1 609 92A 72Y | (09.06.2022) Aperte o punho adicional (5) em função do modo de operação à direita ou à esquerda da cabeça do

", Página 13). No flange de admissão (9) existe em volta do colar central um anel de plástico (O-ring). Se o O-ring estiver ausente ou danificado, é essencial substituir o flange de admissão (9) antes de uma reutilização. Ao usar discos de corte de diamante, certifique-se de que a seta do sentido de rotação no disco de corte de diamante e o sentido de rotação da ferramenta elétrica coincidem (ver seta do sentido de rotação na carcaça). A ordem de montagem pode ser vista na página de gráficos. Para fixar o disco de retificar e de corte use a porca de aperto rápido (15) sem mais ferramentas. u A porca de aperto rápido (15) só pode ser usada com discos de retificar e de corte. u Use apenas porcas de aperto rápido sem danos e em bom estado (15). u Certifique-se de que ao colocar a porca de aperto rápido (15) o lado da inscrição fica virado para o rebolo.

retificar, para que na saída da ferramenta elétrica não se desenrosque do eixo. No flange de admissão (9) existe em volta do colar central um anel de plástico (O-ring). Se o O-ring estiver ausente ou danificado, é essencial substituir o flange de admissão (9) antes de uma reutilização. Pressione a tecla de bloqueio do eixo (2), para fixar o eixo de retificação. Para apertar a porca de aperto rápido (15), vire para cima o arco da porca de aperto rápido e rode com força a porca de aperto rápido para a direita. Depois vire para baixo o arco da porca de aperto rápido. Apertar no rebordo do disco não é suficiente.

Uma porca de aperto rápido (15) bem fixada e sem danos pode ser solta manualmente. Para isso vire o arco da porca de aperto rápido para cima com força para a esquerda (sentido anti-horário). Nunca solte uma porca de aperto rápido presa com uma ferramenta, use antes uma chave de dois furos.

Após a armação do flange de montagem e do disco de retificar e de corte, o comprimento livre da rosca do eixo de retificação deve ser pelo menos 4 mm. Certifique-se do assento correto da ferramenta de

Bosch Power Tools

u Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças.

Disco de aletas u Para trabalhar com o disco de aletas, instale sempre o protetor de mãos (21).

Disco de lixar de borracha u Para trabalhar com o disco de lixar de borracha (23) monte sempre o protetor de mãos (21). A ordem de montagem pode ser vista na página de gráficos. Solte a porca redonda (25) e aperte-a com uma chave de dois furos .

Catrabucha tipo tacho Para trabalhar com a catrabucha tipo tacho, monte sempre a proteção das mãos (21). A ordem de montagem pode ser vista na página de gráficos. A catrabucha tipo tacho deve ser enroscada no eixo de

Bosch Power Tools porca de aperto rápido, rode com força o disco de retificar para a direita. Ferramentas de retificar permitidas

Pode usar todas as ferramentas de retificar mencionadas no manual de instruções. O número de rotações [r.p.m.] ou velocidade circunferencial permitidas [m/s] das ferramentas de retificar usadas tem de corresponder pelo menos às indicações na tabela a seguir. Respeite o número de rotações ou a velocidade circunferencial no rótulo das ferramentas elétricas.

Rodar a cabeça de engrenagem (ver figura A)

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada. É possível rodar a cabeça de engrenagem em passos de 90°. Desta forma é possível colocar o interruptor de ligar/desligar em uma posição de manuseio mais favorável, p. ex. para canhotos, em casos de trabalho especiais. Desaperte completamente os 4 parafusos. Gire a cabeça de engrenagem cuidadosamente e sem retirar da carcaça para a nova posição. Volte a aperte os 4 parafusos.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato com o pó ou sua inalação pode provocar reações alérgicas e/ou doenças nas vias Português do Brasil | 13

Uma porca de aperto rápido sem danos e bem apertada pode ser solta rodando manualmente o anel serrilhado para a esquerda. Nunca solte uma porca de aperto rápido presa com um alicate, use antes uma chave de dois furos. Aplique a chave de dois furos da forma exibida na imagem.

1 609 92A 72Y | (09.06.2022)

14 | Português do Brasil

respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contem amianto só deve ser processado por pessoal especializado.

• Se possível, deverá utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretrizes, vigentes no seu país, relativas aos materiais a serem trabalhados. u Evitar acúmulos de pó no local de trabalho. Pós podem se inflamar levemente.

Funcionamento

Colocando em funcionamento

u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. As ferramentas elétricas assinaladas com 230 V também podem ser operadas com 220 V. A operação da ferramenta elétrica em geradores móveis, que não possuem reservas de energia suficientes ou controle de tensão adequado com o aumento de corrente de inicialização, pode resultar em perda de desempenho ou comportamento de alimentação atípica. Observe a adequação do gerador que você está usando, especialmente no que diz respeito à tensão e frequência da rede.

Ligar e desligar Para a colocação em funcionamento da ferramenta elétrica, desloque o interruptor de ligar/desligar (3) para a frente. Para fixar o interruptor de ligar/desligar (3) pressione o interruptor de ligar/desligar (3) à frente para baixo até este engatar. Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (3) ou, se estiver bloqueado, pressione brevemente o interruptor de ligar/desligar (3) atrás para baixo e depois solte-o.

1 609 92A 72Y | (09.06.2022) u Verifique as ferramentas de retificar antes de cada utilização. A ferramenta de retificar tem de estar montada sem problemas e poder rodar livremente. Realize uma marcha de ensaio de pelo menos 1 minuto sem carga. Não use ferramentas de retificar danificadas, irregulares ou que vibrem. As ferramentas de retificar danificadas podem rebentar e causar ferimentos.

Proteção contra rearranque acidental A proteção contra rearranque acidental evita o arranque descontrolado da ferramenta elétrica após uma interrupção da fonte de alimentação. Para a recolocação em funcionamento coloque o interruptor de ligar/desligar (3) na posição desligado e ligue novamente a ferramenta elétrica.

Partida suave O arranque suave eletrônico limita o torque ao ligar e permite o arranque livre de contragolpes da ferramenta elétrica. Nota: Se a ferramenta elétrica começar a trabalhar com um número pleno de rotações imediatamente após ser ligada, significa que o arranque suave e a proteção contra rearranque involuntário não estão funcionando. A ferramenta elétrica tem de ser enviada imediatamente para o Serviço de Assistência Técnica, consulte a seção "Serviço de Assistência Técnica e recomendações da aplicação".

Desligamento preventivo contragolpe No caso de contragolpe repentino da ferramenta elétrica, p. ex. bloquear com corte, a alimentação de corrente do motor é interrompida de forma eletrônica. Para a recolocação em funcionamento coloque o interruptor de ligar/desligar (3) na posição desligado e ligue de novo a ferramenta elétrica.

Eletrônica constante A eletrônica constante mantém o número de rotações praticamente constante na marcha em vazio e com carga garantindo uma potência de trabalho uniforme.

Pré-seleção do nº de rotações Com o seletor de ajuste para pré-seleção do nº de rotações (4) é possível selecionar o nº de rotações também durante o funcionamento. Os dados na seguinte tabela são valores recomendados.

Bosch Power Tools

u A velocidade nominal do acessório deverá ser, no mínimo, igual à velocidade máxima marcada na ferramenta elétrica. Os acessórios girando mais rápido

Os valores indicados dos níveis de rotações são valores de referência.

Indicações de trabalho

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada. u Cuidado ao cortar em paredes de suporte de carga, ver seção "Notas sobre a estática". u Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. u Não force demasiadamente a ferramenta elétrica ao ponto de fazer ela parar. u Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos sem carga, para que a ferramenta de trabalho possa esfriar. u Não use a ferramenta elétrica com um suporte de corte. u Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho.

Disco de aletas Com o disco de lixa em forma de leque (acessório) também é possível trabalhar em superfícies e perfis curvos. Discos de aletas têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e mais baixas temperaturas ao lixar, do que discos de lixar tradicionais.

Desbastar u Jamais utilizar os discos de corte para desbastar. Com um ângulo de ataque de 30° a 40°,você obtém os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão moderada, para trás e para frente. Desta forma a peça a ser trabalhada não se torna quente demais, não muda de cor e não há ranhuras.

Cortar metal u Para cortar com abrasivos ligados, use sempre uma tampa de proteção para corte (6).

Bosch Power Tools Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperre ou oscile.

Cortar pedras u Ao cortar pedras, garanta a extração de poeira de forma eficaz. u Usar uma máscara de proteção contra pó. u A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco. Para cortar pedra, é melhor usar um disco de corte de diamante. Ao usar a capa de proteção com saída de pó (19), o aspirador deve ser adequado para aspirar pó de pedra. A Bosch tem disponíveis aspiradores adequados.

p. ex. concreto com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faíscas em volta do disco de corte diamantado é um indício nítido. Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com velocidade máxima de rotações, durante alguns instantes, para que possa esfriar. Um avanço de trabalho muito lento e uma coroa de faíscas em volta do disco são indícios nítidos de que o disco de corte diamantado está gasto. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. em arenito calcário.

Cortar materiais duros u Use uma máscara de proteção contra pó adequada, p. ex. P2 standard. u A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco. Português do Brasil | 15

Ligue a ferramenta elétrica e coloque-a com a parte da frente do carrinho guia sobre a peça. Deslize a ferramenta elétrica com um avanço moderado, adequado para o material a ser trabalhado. Ao cortar materiais especialmente duros, como

1 609 92A 72Y | (09.06.2022)

16 | Español

Ao cortar materiais especialmente duros, como p. ex. concreto com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faíscas em volta do disco de corte diamantado é um indício nítido. Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com velocidade máxima de rotações, durante alguns instantes, para que possa esfriar. Um avanço de trabalho muito lento e uma coroa de faíscas em volta do disco são indícios nítidos de que o disco de corte diamantado está gasto. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. em arenito calcário.

Trabalhar com brocas de coroa de diamante u Utilize apenas brocas de coroa de diamante secas. u Para trabalhar com brocas de coroa de diamante, monte sempre o protetor de mãos (21). Não coloque a broca de coroa de diamante paralelamente na peça. Mergulhe na peça de forma inclinada e com movimentos circulares. Deste modo, alcança uma refrigeração ideal e uma vida útil mais prolongada da broca de coroa de diamante.

Notas sobre a estática Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou às disposições específicas dos países. É imprescindível respeitar estas regras. Antes de iniciar o trabalho deverá consultar o técnico/engenheiro de estabilidade, o arquiteto ou a chefia de obras responsáveis. Manutenção e serviço

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. u Em condições de utilização extremas, utilize sempre, se possível, um sistema de aspiração. Desimpeça com frequência as aberturas de ventilação soprando nas mesmas e ligue um disjuntor diferencial residual (DR). Ao cortar metais, pode acumular-se pó condutor no interior da ferramenta elétrica. O isolamento de proteção da ferramenta elétrica pode ficar limitado. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário substituir o cabo de força, isto deverá ser realizado pela Bosch ou por uma assistência técnica autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança. u Limpe regularmente as aberturas de ventilação de sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.

1 609 92A 72Y | (09.06.2022) Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em: www.bosch-pt.com A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Descarte

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não jogar as ferramentas elétricas no lixo doméstico! Español Indicaciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTEN- CIA

cias de peligro e instrucciones siguientes, ello puede ocasio- nar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instruccio- nes para futuras consultas. El término "herramienta eléctrica" empleado en las siguien- tes advertencias de peligro se refiere a herramientas eléctri- cas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad en el área de trabajo u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar acci- dentes. Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las adverten-

Bosch Power Tools

u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. u Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica u El enchufe de la herramienta eléctrica debe corres- ponder a la toma de corriente utilizada. No es admisi- ble modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecua- dos a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. u Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. u No exponga la herramienta eléctrica a la lluvia o a con- diciones húmedas. Existe el peligro de recibir una des- carga eléctrica si penetran líquidos en la herramienta eléctrica. u No abuse del cable de red. No utilice el cable de red para transportar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Man- tenga el cable de red alejado del calor, aceite, esqui- nas cortantes o piezas móviles. Los cables de red daña- dos o enredados pueden provocar una descarga eléctri- ca. u Al trabajar con la herramienta eléctrica a la intempe- rie utilice solamente cables de prolongación apropia- dos para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso al aire libre reduce el riesgo de una descarga eléctrica. u Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un dispositivo de corriente residual (RCD) reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas u Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampo- co después de haber consumido drogas, alcohol o me- dicamentos. Un momento de inatención durante el uso de la herramienta eléctrica puede provocarle serias lesio- nes. u Utilice un equipo de protección personal. Utilice siem- pre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se uti- liza un equipo de protección adecuado como una masca-

Bosch Power Tools rilla antipolvo, zapatos de seguridad con suela antidesli- zante, casco o protectores auditivos. u Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada an- tes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla o al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. u Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner en funcionamiento la herra- mienta eléctrica. u Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. u Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas o los pelos largos pueden ser atrapados por las piezas en movimiento. u Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, ase- gúrese que éstos estén conectados y que sean utiliza- dos correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas u No sobrecargue la herramienta eléctrica. Utilice la he- rramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia diseñado. u No utilice la herramienta eléctrica si el interruptor es- tá defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. u Saque el enchufe de la red y/o desmonte el acumula- dor antes de realizar un ajuste en la herramienta eléc- trica, cambiar de accesorio o al guardar la herramien- ta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. u Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramien- ta eléctrica a aquellas personas que no estén familiari- zadas con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. u Mantenga las herramientas eléctricas. Controle la ali- neación de las piezas móviles, rotura de piezas y cual- quier otra condición que pudiera afectar el funciona- miento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Español | 17

1 609 92A 72Y | (09.06.2022)

18 | Español

u Mantenga los útiles limpios y afilados. Las herramien- tas de corte adecuadamente mantenidas con filos afila- dos se dejan guiar y controlar mejor. u Utilice la herramienta eléctrica, los accesorios, los úti- les, etc. de acuerdo a estas instrucciones, consideran- do en ello las condiciones de trabajo y la tarea a reali- zar. El uso de herramientas eléctricas para trabajos dife- rentes de aquellos para los que han sido concebidas pue- de resultar peligroso.

Servicio u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantie- ne la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para amoladoras angulares

Indicaciones de seguridad generales para el amolado, el lijado con papel de lija y los trabajos con cepillos de alambre o el tronzado u Esta herramienta eléctrica está diseñada para funcio- nar como amoladora, lijadora, cepillo de alambre o tronzadora. Lea íntegramente las advertencias de pe- ligro, las instrucciones, las ilustraciones y las especifi- caciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. u No se recomienda realizar trabajos tales como pulido con esta herramienta eléctrica. Los trabajos para los cuales no ha sido diseñada la herramienta eléctrica pue- den originar un peligro y causar lesiones personales. u No emplee accesorios que no están diseñados y reco- mendados específicamente por el fabricante de la he- rramienta. El mero hecho de que sea acoplable un acce- sorio a su herramienta eléctrica no implica que su utiliza- ción resulta segura. u Las revoluciones admisibles del accesorio deberán ser como mínimo iguales a las revoluciones máximas indi- cadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir desprendidos. u El diámetro exterior y el espesor del accesorio debe- rán corresponder a las medidas indicadas para su he- rramienta eléctrica. Los accesorios de dimensiones in- correctas no pueden protegerse ni controlarse adecuada- mente. u El alojamiento roscado de los accesorios debe corres- ponder a la rosca del husillo de la amoladora. En el ca- so de útiles montados con brida, el agujero del árbol del accesorio debe calzar en el diámetro de montaje de la brida. Los útiles, que no se pueden fijar correcta- mente en el alojamiento de la herramienta eléctrica, giran irregularmente, vibran demasiado y pueden conducir a la pérdida del control.

1 609 92A 72Y | (09.06.2022) u No emplee accesorios dañados. Antes de cada aplica- ción, sírvase controlar los accesorios tales como los discos abrasivos respecto a desportilladuras y fisuras, los discos de apoyo respecto a fisuras, desgaste o des- gaste excesivo, y los cepillos de alambre respecto a alambres sueltos o quebrados. En el caso de una caída de la herramienta eléctrica o del accesorio, verifique si está dañado o utilice un accesorio en buenas condi- ciones. Una vez que ha controlado y colocado el acce- sorio, manténgase, junto con las personas que se en- cuentran en las inmediaciones, fuera del plano del ac- cesorio giratorio y deje funcionar el aparato durante un minuto con el máximo número de revoluciones sin carga. En las mayoría de las veces, los útiles dañados se rompen en este tiempo de prueba. u Utilice un equipo de protección personal. Dependien- do del trabajo a realizar, use una careta, una protec- ción para los ojos o unas gafas de seguridad. Si proce- de, emplee una mascarilla antipolvo, protectores audi- tivos, guantes de protección o un delantal de taller adecuado para protegerle de los pequeños fragmen- tos que pudieran salir proyectados al desprenderse del útil o de la pieza de trabajo. La protección para los ojos deberá ser indicada para protegerle de los fragmen- tos que pudieran salir desprendidos al realizar los dife- rentes trabajos. La mascarilla antipolvo o respiratoria de- berá ser apta para filtrar las partículas producidas al tra- bajar. La exposición prolongada al ruido de alta intensi- dad puede provocar sordera. u Cuide que las personas en las inmediaciones se man- tengan a suficiente distancia de la zona de trabajo. To- da persona que acceda a la zona de trabajo deberá uti- lizar un equipo de protección personal. Fragmentos de la pieza de trabajo o de un útil roto podrían salir proyecta- dos y causar lesiones, incluso fuera del área de trabajo in- mediato. u Sujete la herramienta eléctrica solamente por las su- perficies de agarre aisladas al realizar trabajos en los que el accesorio de corte pueda llegar a tocar conduc- tores eléctricos ocultos o su propio cable. En el caso del contacto del accesorio de corte con conductores "ba- jo tensión", las partes metálicas expuestas de la herra- mienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica. u Mantenga el cable alejado del accesorio en funciona- miento. Si pierde el control, el cable se podría cortar o atascar y así tirar su mano o brazo hacia el útil en funcio- namiento. u Jamás deposite la herramienta eléctrica antes de que el accesorio se haya detenido por completo. El útil en funcionamiento puede llegar a tocar la base de apoyo y hacerle perder el control sobre la herramienta eléctrica. u No deje en funcionamiento la herramienta eléctrica mientras la transporta. El accesorio en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta, tirándolo hacia su cuerpo.

Bosch Power Tools

u Limpie periódicamente las rejillas de refrigeración de su herramienta. El ventilador del motor aspira polvo ha- cia el interior de la carcasa y una acumulación excesiva de polvo metálico puede provocar una descarga eléctrica. u No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas producidas al trabajar pueden llegar a incendiar estos materiales. u No emplee accesorios que requieran ser refrigerados con líquidos. La utilización de agua u otros refrigerantes puede comportar una descarga eléctrica.

Contragolpes e indicaciones de seguridad al respecto El retroceso es una reacción brusca que se produce al atas- carse o engancharse el útil en funcionamiento, como un dis- co de amolar, cepillo o cualquier otro útil. Al atascarse o en- gancharse el útil en funcionamiento, éste es frenado brusca- mente. Ello puede hacerle perder el control sobre la herra- mienta eléctrica y hacer que ésta salga impulsada en direc- ción opuesta al sentido de giro que tenía el útil. En el caso, p. ej., de que un disco abrasivo se atasque o blo- quee en la pieza de trabajo, puede suceder que el canto del útil que penetra en el material se enganche, provocando la salida o la expulsión del útil. Según el sentido de giro y la po- sición del útil en el momento de bloquearse, puede que éste resulte desprendido hacia el usuario o en sentido opuesto al mismo. En estos casos puede suceder que el útil incluso lle- gue a romperse. El retroceso es ocasionado por la mala aplicación y/o el inco- rrecto manejo o condiciones de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan. u Sujete con firmeza la herramienta eléctrica y manten- ga su cuerpo y brazos en una posición propicia para resistir las fuerzas de retroceso. En caso que se sumi- nistre, use siempre la empuñadura adicional para ob- tener un máximo control sobre el contragolpe o la re- acción del par durante el arranque. El usuario puede controlar las fuerzas de retroceso si toma unas medidas preventivas oportunas. u Nunca coloque su mano cerca del útil en funciona- miento. El útil puede retroceder sobre su mano. u No mantenga su cuerpo en el área en la cual se puede mover la herramienta eléctrica en el caso de un retro- ceso. El retroceso impulsa el útil en sentido opuesto al movimiento rotatorio del útil en el punto de atascamiento. u Tenga especial precaución al trabajar esquinas, can- tos afilados, etc. Evite que el útil rebote o que se atas- que. En las esquinas, los cantos afilados o al rebotar, el útil en funcionamiento tiende a atascarse. Ello puede ha- cerle perder el control o causar un retroceso del útil. u No utilice una cadena de sierra de talla en madera u hoja de sierra dentada. Tales útiles originan frecuente- mente un contragolpe o la pérdida del control sobre la he- rramienta eléctrica.

Bosch Power Tools Indicaciones de seguridad específicas para operaciones de amolado y tronzado u Use exclusivamente discos abrasivos recomendados para su herramienta eléctrica y el dispositivo de pro- tección específico diseñado para el disco selecciona- do. Los discos para los cuales no ha sido diseñada la he- rramienta eléctrica, no se pueden proteger adecuada- mente y son peligrosos. u La superficie de amolado del centro del disco escamo- tado debe quedar por debajo del plano del labio del dispositivo de protección. Un disco incorrectamente montado que proyecta a través del plano del labio del dis- positivo de protección no se puede proteger adecuada- mente. u Fije el dispositivo de protección en forma segura en la herramienta eléctrica y ajústelo de modo que se ob- tenga una máxima seguridad, así que la menor parte del disco quede expuesta hacia el operador. El disposi- tivo de protección ayuda a proteger al operador ante los fragmentos de un disco roto, el contacto accidental con el disco y las chispas que pueden inflamar la vestimenta. u Los discos sólo se deben usar para las aplicaciones re- comendadas. Ejemplo: No trate nunca de amolar con la superficie lateral de un disco tronzador. Los discos tronzadores están destinados para el amolado periférico. La actuación de fuerzas laterales sobre el cuerpo abrasivo pueden romperlo. u Utilice siempre bridas para discos sin daños, con la medida y la forma correcta para el disco selecciona- do. Las bridas de discos adecuadas apoyan el disco, re- duciendo así la posibilidad de una rotura del mismo. Las bridas para discos tronzadores pueden ser diferentes a las de los discos amoladores. u No utilice discos desgastados de herramientas eléctri- cas más grandes. Los discos destinados para las herra- mientas eléctricas más grandes no son adecuados para las velocidades más elevadas de las herramientas más pe- queñas y pueden romperse.

Indicaciones de seguridad específicas adicionales para operaciones de tronzado u Evite que se "bloquee" el disco tronzador o una pre- sión de aplicación excesiva. No intente realizar cortes demasiado profundos. Al solicitar en exceso el disco tronzador, éste es más propenso a ladearse o bloquearse en el corte, lo que puede provocar un retroceso brusco del mismo o su rotura. u No mantenga su cuerpo en la zona delante y detrás del disco tronzador durante la rotación. Al alejar de su cuerpo el disco tronzador en la pieza de trabajo, el posi- ble contragolpe puede impulsar el útil en funcionamiento y la herramienta eléctrica directamente en su dirección. u Si el disco tronzador se atasca o si se interrumpe el corte por cualquier razón, desconecte la herramienta eléctrica y manténgala en reposo, hasta que se deten- ga completamente el disco. No intente nunca sacar del corte el disco tronzador aún en marcha, si no pue- Español | 19

1 609 92A 72Y | (09.06.2022)

20 | Español

de tener lugar un contragolpe. Determine y elimine la causa del atascamiento del disco. u No intente proseguir el corte, estando insertado el dis- co tronzador en la ranura de corte. Espere a que el disco tronzador haya alcanzado las revoluciones máxi- mas y prosiga entonces el corte con cautela. El disco tronzador podría atascarse, salirse de la ranura de corte o retroceder bruscamente si se rearranca la herramienta eléctrica en la pieza de trabajo. u Apoye las planchas u otras piezas de trabajo grandes para minimizar el riesgo de bloqueo o retroceso del disco tronzador. Las piezas de trabajo grandes tienden a curvarse por su propio peso. La pieza de trabajo deberá apoyarse desde abajo tanto cerca de la línea de corte co- mo en los bordes a ambos lados del disco. u Proceda con especial cautela al realizar "recortes por inmersión" en paredes existentes u otras zonas ocul- tas. El disco tronzador sobresaliente puede ser rechaza- do al tocar tuberías de gas o agua, conductores eléctricos u otros objetos.

Indicaciones de seguridad específicas para el lijado con papel de lija u No emplee discos de papel de lija excesivamente so- bredimensionados. Observe las recomendaciones del fabricante en la selección del papel de lija. El papel de lija demasiado grande que sobresale del plato lijador re- presenta un peligro de lesión y puede originar un atasca- miento, la rotura del disco o un contragolpe.

Indicaciones de seguridad específicas para el trabajo con cepillos de alambre u Tenga en cuenta que las púas de los cepillos de alam- bre pueden desprenderse también durante un uso nor- mal. No sobrecargue los alambres aplicando una car- ga excesiva al cepillo Las púas de alambre pueden pene- trar fácilmente la ropa ligera y/o la piel. u Si se recomienda el uso de un dispositivo de protec- ción para los trabajos con cepillos de alambre, no per- mita cualquier interferencia del cepillo de alambre con el dispositivo de protección. Los discos o cepillos de alambre pueden expandirse en el diámetro debido a la carga y las fuerzas centrífugas durante el trabajo.

Indicaciones de seguridad adicionales

1 609 92A 72Y | (09.06.2022) Use unas gafas de protección. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. u Desbloquee el interruptor de conexión/desconexión y colóquelo en la posición de desconexión cuando se produzca un corte en la alimentación de corriente, p. ej. cortando la corriente o desconectando el enchufe. Así, se impide una reanudación incontrolada. u Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de ban- co, se mantiene sujeta de forma mucho más segura que con la mano. u El enchufe macho de conexión, debe ser conectado so- lamente a un enchufe hembra de las mismas caracte- rísticas técnicas del enchufe macho en materia. Descripción del producto y servicio

Lea íntegramente estas indicaciones de se- guridad e instrucciones. Las faltas de obser- vación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves. Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

La herramienta eléctrica está determinada para tronzar, des- bastar y cepillar materiales metálicos y de piedra, así como para taladrar en materiales de piedra con coronas diamanta- das para taladrar, sin la utilización de agua. En el caso de tronzar con medios abrasivos aglomerados, debe utilizarse una caperuza protectora especial para tron- zar. En el caso de tronzar piedra, debe encargarse de una aspira- ción de polvo adecuada. La herramienta eléctrica se puede utilizar para el lijado con papel de lija con los útiles de lijado admisibles. La herramienta eléctrica no debe utilizarse para el lijado de hormigón.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

Bosch Power Tools

Datos técnicos

Amoladora angular Número de artículo

Tensión nominal Potencia absorbida nominal Potencia útil Número de revoluciones nomi- nal Margen de ajuste de revolucio- nes Máx. diámetro de disco amola- dor Rosca de husillo amolador Máx. longitud de rosca del hu- sillo amolador Preselección de revoluciones Protección contra rearranque Arranque suave Electrónica constante Desconexión de retroceso Peso según EPTA-Procedure 01:2014

• con empuñadura adicional amortiguadora de vibracio- nes
• con empuñadura adicional estándar Clase de protección Las especificaciones son válidas para las tensiones nominales indicadas. Estas indicaciones pueden variar con tensiones divergentes y en ejecu- ciones específicas del país.

Información sobre ruidos y vibraciones

Valores de emisión de ruido determinados según EN 60745-2-3. El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: 93 dB(A); nivel de potencia acústica 104 dB(A). Inseguridad K = 3 dB. ¡Llevar una protección auditiva!

Bosch Power Tools V W W min-1

min-1

mm

mm

kg

kg GWS 12-125 S GWS 12-125 S 3 601 CA6 0E2 3 601 CA6 0H2

1200 1200

11000 11000

2800–11000 2800–11000

M 14 M 14

2,2 2,2

2,0 2,0

/ II

Valores totales de vibraciones ah (suma de vectores de tres direcciones) e inseguridad K determinados según EN 60745-2-3: Amolado superficial (desbastado): ah = 5,9 m/s2, K = 1,5 m/s2, Lijado con hoja de lijar: ah < 2,5 m/s2, K = 1,5 m/s2. Español | 21

GWS 12-125 S GWS 12-125 S 3 601 CA6 0G2 3 601 CA6 0G4

1200

11000

2800–11000 2800–11000

M 14

2,2

2,0

/ II / II

1 609 92A 72Y | (09.06.2022) 1200

11000

5/8"

2,2

2,0

/ II

22 | Español

El nivel de vibraciones indicado en estas instrucciones ha si- do determinado según un procedimiento de medición nor- malizado y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herra- mienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficien- te. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aque- llos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicita- ción por vibraciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Montaje

Montar el dispositivo protector

u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Indicación: Tras la rotura del disco abrasivo durante el servi- cio o en caso de daño de los dispositivos de apoyo en la ca- peruza protectora/en la herramienta eléctrica, la herramien- ta eléctrica debe enviarse de inmediato al servicio técnico, ver las direcciones en el apartado "Servicio técnico y aten- ción al cliente".

Cubierta protectora para amolar

cubierta protectora, hasta que encastre de forma claramen- te audible. Adapte la posición de la caperuza protectora (7) a las nece- sidades del paso de trabajo. Para ello, presione la palanca

1 609 92A 72Y | (09.06.2022) Coloque la cubierta protecto- ra (7) sobre el alojamiento en la herramienta eléctrica, has- ta que coincidan las levas de codificación de la cubierta protectora con el alojamien- to. Presione y sujete en ello la palanca de desenclavamiento (1). Presione la cubierta protecto- ra (7) sobre el cuello del husi- llo hasta que el collar de la cu- bierta protectora quede asentada en la brida de la he- rramienta eléctrica y gire la de desenclavamiento (1) hacia arriba, y gire la cubierta pro- tectora (7) a la posición deseada. u Ajuste siempre la cubierta protectora (7) de modo que las levas de la palanca de desenclavamiento  (1) enca- jen en las correspondientes aberturas de la cubierta protectora (7). u Ajuste la cubierta protectora (7) de modo que se evite una proyección de chispas en dirección del operador. u ¡La cubierta protectora (7) sólo debe dejarse girar ac- cionando la palanca de desenclavamiento (1) ! De lo contrario, la herramienta eléctrica no se debe seguir utilizado bajo ninguna circunstancia y debe entregar- se al servicio de atención al cliente. Indicación: Las levas de codificación en la cubierta protec- tora (7) garantizan que sólo se pueda montar una cubierta protectora adecuada para la herramienta eléctrica.

Cubierta de aspiración para tronzar con carro guía La cubierta de aspiración para tronzar con carro guía (19) se monta como la cubierta protectora para amolar. Mediante la fijación de la empuñadura adicional (5) a través del estribo en la cubierta de aspiración a la carcasa de engra- najes, la herramienta eléctrica queda firmemente unida a la cubierta de aspiración. En la cubierta de aspiración con ca- rro guía (19) se puede conectar una aspiradora Bosch ade- cuada. Para ello, enchufe la manguera de aspiración con el adaptador para aspiración en la toma prevista de la cubierta de aspiración. Indicación: La fricción generada por el polvo en la manguera de aspiración y en los accesorios durante la aspiración causa una carga electrostática que el usuario puede sentir como una descarga estática (dependiendo de los factores ambien- tales y de su estado fisiológico). En general, Bosch reco- mienda el uso de una manguera de aspiración antiestática (accesorio) para aspirar polvo fino y materiales secos.

Cubierta protectora para tronzar u Utilice siempre la caperuza protectora para tronzar al tronzar con medios abrasivos aglomerados (6). u En el caso de tronzar piedra, debe encargarse de una aspiración de polvo adecuada. La cubierta protectora para tronzar (6) se monta como la cu- bierta protectora para amolar (7).

Cubierta de aspiración para tronzar con carro guía La cubierta de aspiración para tronzar con carro guía (19) se monta como la cubierta protectora para amolar.

Protección de las manos u Monte siempre la protección de las manos para los tra- bajos con el plato lijador de goma (23) o con el cepillo de corona/disco abrasivo de láminas/corona diaman- tada para taladrar (21). Fije la protección de las manos (21) con la empuñadura adi- cional (5).

Empuñadura adicional u Utilice su herramienta eléctrica sólo con la empuñadu- ra adicional (5).

Bosch Power Tools

u No siga utilizando la herramienta eléctrica si estuvie- se dañada la empuñadura adicional. No modifique en manera alguna la empuñadura adicional. Atornille la empuñadura adicional (5), dependiente de la modalidad de trabajo, a la derecha o la izquierda de la cabe- za del engranaje.

Empuñadura adicional antivibratoria

de la cabeza del engranaje. La empuñadura adicional antivibratoria amortigua las vibra- ciones, lo cual permite trabajar de forma más cómoda y se- gura. u Utilice su herramienta eléctrica sólo con la empuñadu- ra adicional (5). u No modifique en manera alguna la empuñadura adicio- nal. No continúe utilizando una empuñadura adicional dete- riorada.

Montar útiles abrasivos

u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. Limpie el husillo amolador (17) y todas las piezas a montar. Al fijar y soltar los útiles abrasivos presione la tecla de blo- queo del husillo (2), para inmovilizar el husillo amolador. u Accione la tecla de bloqueo del husillo solamente con el husillo amolador parado. En caso contrario podría da- ñarse la herramienta eléctrica.

Disco amolador / tronzador Montaje con tuerca de fijación (14) y tuerca de fijación rápida (13) Observe las dimensiones de los útiles abrasivos. El diámetro del orificio debe coincidir con la brida de alojamiento. No emplee adaptadores o piezas de reducción. Al utilizar discos tronzadores diamantados, asegúrese de que la flecha de sentido de giro del disco tronzador diaman- tado coincida con el sentido de giro de la herramienta eléc- trica (véase la flecha de sentido de giro sobre la cabeza del engranaje). El orden del montaje se puede ver en la página ilustrada. Para fijar el disco lijador/tronzador atornille la tuerca de su- jeción (14) y fíjela con la llave de dos pivotes (ver " Tuerca de fijación rápida

Bosch Power Tools Atornille la empuñadura adicional (5), dependiente de la modalidad de trabajo, a la derecha o la izquierda

", Página 24). En la brida de alojamiento (9) hay una pieza de plástico (anillo tórico) alrededor del collar de centrado. Si el anillo tórico falta o está daña- do, es imprescindible sustituir la brida de alo- jamiento (9) antes de la reutilización. u Después del montaje del útil abrasivo y antes de co- nectarlo, compruebe si el útil abrasivo está correcta- mente montado y si se deja girar libremente. Asegúre- se, que el útil abrasivo no roce en la cubierta protecto- ra u otras piezas. Montaje con tuerca de sujeción rápida (15) Observe las dimensiones de los útiles abrasivos. El diámetro del orificio debe coincidir con la brida de alojamiento. No emplee adaptadores o piezas de reducción. Al utilizar discos de tronzar diamantados, preste atención a que coincida la flecha de sentido de giro en el discos de tron- zar diamantado y el sentido de giro de la herramienta eléctri- ca (véase la flecha de sentido de giro sobre la carcasa). El orden del montaje se puede ver en la página ilustrada. Para la fijación del disco lijador/tronzador utilice la tuerca de fijación rápida (15) sin más herramientas. u La tuerca de fijación rápida(15) sólo debe utilizarse para discos de amolar o tronzar. u Utilice solamente una tuerca de fijación rápida (15) perfecta y sin daños. u Al enroscar, asegúrese de que el lado rotulado de la tuerca de fijación rápida (15) no apunte hacia el disco abrasivo. Español | 23

Presione la tecla de blo- queo del husillo (2), para inmovilizar el husillo amola- dor. Para apretar la tuerca de fijación rápida (15), le- vante el estribo de la tuerca de fijación rápida y gire vi- gorosamente la tuerca de fi- jación rápida en el sentido de las agujas del reloj. Baje luego el estribo para la fija- ción de la tuerca de fijación rápida. Un apriete en el borde del disco no es sufi- ciente. Una tuerca de fijación rápi- da (15) no dañada y correc- tamente colocada la puede aflojar a mano. Para ello, le- vante el estribo de la tuerca de fijación rápida y gire vi- gorosamente la tuerca de fi- jación rápida en el sentido contrario de las agujas del reloj. No suelte nunca una tuerca de fijación rápida in- movilizada con una herra- mienta, sino utilice la llave de dos pivotes.

1 609 92A 72Y | (09.06.2022)

24 | Español

tronzar, para que no se suelte del husillo en el giro hasta la parada de la herramienta eléctrica.

antes de la reutilización. u Después del montaje del útil abrasivo y antes de co- nectarlo, compruebe si el útil abrasivo está correcta- mente montado y si se deja girar libremente. Asegúre- se, que el útil abrasivo no roce en la cubierta protecto- ra u otras piezas.

Disco abrasivo de láminas u Monte siempre la protección para las manos al realizar trabajos con el disco abrasivo de láminas (21).

Plato lijador de goma u Al realizar trabajos con el plato lijador de goma (23) monte siempre la protección para las manos (21). El orden del montaje se puede ver en la página ilustrada. Atornille la tuerca redonda (25) y fíjela con la llave de dos pi- votes.

Cepillo de corona Monte siempre la protección para las manos al realizar trabajos con el cepillo de corona (21). El orden del montaje se puede ver en la página ilustrada. El cepillo de corona debe dejarse atornillar sobre el husillo

1 609 92A 72Y | (09.06.2022) Tras el montaje de la brida de alojamiento y del disco lijador/tronzador, la longi- tud de la rosca del husillo amolador debe ascender a como mínimo 4 mm. Preste atención a un asien- to firme del útil de amolar/

En la brida de alojamiento (9) se encuentra una pieza de plástico (anillo toroidal) alrede- dor del collar de centrado. Si falta o está da- ñado el anillo toroidal, debe sustituirse im- prescindiblemente la brida de alojamiento (9) (28)

Útiles abrasivos admisibles

Usted puede utilizar todos los útiles abrasivos nombrados en estas instrucciones de servicio. El número de revoluciones admisible [min-1] o bien la veloci- dad periférica [m/s] de los útiles abrasivos utilizados debe corresponder como mínimo a las indicaciones en la siguiente tabla. Observe por ello el número de revoluciones o bien la velo- cidad periférica admisible en la etiqueta del útil abrasivo. Presione la tecla de blo- queo del husillo (2), para inmovilizar el husillo amola- dor. Para apretar firmemen- te la tuerca de fijación rápi- da, gire el disco abrasivo con fuerza en sentido hora- rio.

Una tuerca de fijación rápi- da en buenas condiciones y correctamente fijada, la puede soltar girando el tor- nillo moleteado con la mano en contra del sentido de gi- ro de las agujas del reloj. No suelte nunca una tuerca de fijación rápida inmovi- lizada con unas tenazas, sino utilice la llave de dos pivotes. Aplique la llave de dos pivotes como se mues- tra en la imagen.

Bosch Power Tools

Girar el cabezal del engranaje (ver figura A)

u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Puede girar la cabeza del engranaje en pasos de 90 °. De es- te modo, el interruptor de conexión/desconexión puede si- tuarse en una posición de manejo más adecuada para casos especiales, por ejemplo, para zurdos. Desenrosque totalmente los 4 tornillos. Gire la cabeza del engranaje cuidadosamente y sin quitarla de la caja a la nue- va posición. Apriete de nuevo firmemente los 4 tornillos.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y meta- les, puede ser nocivo para la salud. El contacto y la inspira- ción de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermeda- des respiratorias. Ciertos polvos como los de roble, encina y haya son conside- rados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialis- tas.

• A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los ma- teriales a trabajar. u Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.

Operación

Puesta en marcha

u ¡Observe la tensión de alimentación! La tensión de ali- mentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pue- den funcionar también a 220 V. En el caso del servicio de la herramienta eléctrica con gene- radores de corriente móviles (generadores) que no tienen suficientes reservas de potencia o no tienen una regulación de tensión adecuada con amplificación de corriente de arranque, pueden producirse pérdidas de potencia o com- portamiento no típico durante la conexión. Por favor, preste atención a la idoneidad del generador de corriente utilizando, especialmente con respecto a la tensión de alimentación y la frecuencia.

Bosch Power Tools Conexión/desconexión Para la puesta en servicio de la herramienta eléctrica des- place el interruptor de conexión/desconexión (3) hacia de- lante. Para fijar el interruptor de conexión/desconexión (3), pre- sione el interruptor de conexión/desconexión (3) por delan- te hacia abajo, hasta que encastre. Para desconectar la herramienta eléctrica, suelte el inte- rruptor de conexión/desconexión (3) o si está bloqueado, presione brevemente el interruptor de conexión/descone- xión (3) por detrás hacia abajo y luego suéltelo. u Compruebe los útiles abrasivos antes del uso. El útil abrasivo debe estar montado correctamente y debe poder girar libremente. Realice una marcha de prueba de como mínimo 1 minuto sin carga. No utilice útiles abrasivos dañados, excéntricos o que vibran. Los úti- les abrasivos dañados pueden estallar y originar lesiones.

Protección contra rearranque La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctrica tras un corte de la ali- mentación eléctrica. Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (3) en la posición de desconexión y conecte de nuevo la herramienta eléctrica.

Arranque suave El arranque suave electrónico limita el par de apriete al en- cenderse y permite que la herramienta eléctrica arranque suavemente. Nota: si la herramienta eléctrica funciona a máxima veloci- dad después de encenderse, habrá fallado el arranque suave y la protección contra rearranque. La herramienta eléctrica debe enviarse inmediatamente al servicio técnico; direccio- nes: ver apartado "Servicio técnico y atención al cliente“.

Desconexión de retroceso En el caso de un repentino contragolpe de la herramienta eléctrica, p. ej. bloqueo en el cor- te de separación, se interrumpe electrónica- mente la alimentación de corriente del motor. Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (3) en la posición de desconexión y conecte de nuevo la herramienta eléctrica.

Electrónica Constante La electrónica Constante mantiene prácticamente constan- tes las revoluciones, independientemente de la carga, y ase- gura un rendimiento de trabajo uniforme.

Preselección de revoluciones Con la rueda de ajuste de la preselección del número de re- voluciones (4) puede preseleccionar el número de revolucio- nes necesario también durante el servicio. Los valores indi- cados en la siguiente tabla son solamente valores de orienta- ción. Español | 25

1 609 92A 72Y | (09.06.2022)

26 | Español

u Las revoluciones admisibles del accesorio deberán ser como mínimo iguales a las revoluciones máximas indi- cadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir desprendidos.

mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo.

Disco abrasivo de láminas Con el disco abrasivo de láminas (accesorio) puede mecani- zar también superficies abombadas y perfiles. Los discos abrasivos de láminas tienen una vida útil significativamente más larga, un nivel de ruidos más reducido y temperaturas de desbastado más bajas que los discos abrasivos conven- cionales.

1 609 92A 72Y | (09.06.2022) Desbastado u No utilice nunca discos tronzadores para el desbasta- do. Con un ángulo de aplicación de 30° hasta 40° se obtiene el mejor resultado en el trabajo de desbastado. Mueva la herra-

el tronzado con carro guía (19), la aspiradora debe estar au- torizada para la aspiración de polvo de piedra. Bosch ofrece aspiradoras adecuadas.

Bosch Power Tools

alto contenido de sílice, el disco tronzador diamantado pue- de sobrecalentarse y dañarse por ello. Una corona de chis- pas rotante con el disco tronzador diamantado indica clara- mente esto. En este caso, interrumpa el proceso de tronzado y permita que el disco tronzador diamantado funcione sin carga con número de revoluciones alto durante un breve período de tiempo para enfriarlo. La disminución notoria del avance del trabajo y una corona de chispas periféricas son síntomas de discos tronzadores diamantados sin filo. Pueden afilarlos de nuevo mediante cortes cortos en material abrasivo, p. ej. piedra arenisca cal- cárea.

Tronzado de materiales duros u Use una máscara antipolvo adecuada, p. ej., P2 Stan- dard. u La herramienta eléctrica sólo debe utilizarse para tronzado/amolado en seco. Al tronzar materiales muy duros, p. ej. hormigón con alto contenido de sílice, el disco tronzador diamantado puede sobrecalentarse y dañarse por ello. Una corona de chispas rotante con el disco tronzador diamantado indica claramen- te esto. En este caso, interrumpa el proceso de tronzado y permita que el disco tronzador diamantado funcione sin carga con número de revoluciones alto durante un breve período de tiempo para enfriarlo. La disminución notoria del avance del trabajo y una corona de chispas periféricas son síntomas de discos tronzadores diamantados sin filo. Pueden afilarlos de nuevo mediante cortes cortos en material abrasivo, p. ej. piedra arenisca cal- cárea.

Trabajos con coronas diamantadas para taladrar u Utilice únicamente coronas diamantadas para taladrar en seco. u Monte siempre la protección para las manos al realizar trabajos con coronas diamantadas para taladrar (21). No coloque la corona diamantada para taladrar en paralelo a la pieza de trabajo. Sumerja en la pieza en diagonal y con movimientos circulares. Así se consigue una refrigeración óptima y una mayor vida útil de la corona diamantada para taladrar.

Indicaciones respecto a la resistencia estática Las ranuras de las paredes portantes están sujetas a la nor- ma DIN 1053, parte 1 o determinaciones específicas de ca- da país. Estas prescripciones deben cumplirse imprescindi-

Bosch Power Tools Conecte la herramienta eléctrica y colóquela con la parte delantera del carro guía sobre la pieza de traba- jo. Desplace la herramienta eléctrica con un avance mo- derado, adecuado para el material a mecanizar. Al tronzar materiales muy duros, p. ej. hormigón con blemente. Antes de comenzar el trabajo, consulte el ingenie- ro estructural responsable, el arquitecto o el responsable de la construcción. Mantenimiento y servicio

Mantenimiento y limpieza

u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. u Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguri- dad. u Si es posible, utilice siempre un sistema de aspiración en caso de condiciones extremas de aplicación. Sople con frecuencia las rejillas de ventilación y conecte el aparato a través de un interruptor de protección (PRCD). Al trabajar metales puede llegar a acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Ello puede mermar la eficacia del aislamiento de la herramienta eléctrica. Guarde y maneje los accesorios cuidadosamente. Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad. u Limpie regularmente las ranuras de ventilación de su herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de una acumulación fuerte de polvo metálico, ello puede provocarle una descarga eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Las representacio- nes gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosa- mente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que fi- gura en la placa de características del producto.

México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel.: (52) 55 528430-62 Tel.: 800 6271286 www.boschherramientas.com.mx

Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses Español | 27

1 609 92A 72Y | (09.06.2022)

28 | Español

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

1 609 92A 72Y | (09.06.2022) ¡No arroje las herramientas eléctricas a la basu- ra!

Bosch Power Tools

Bosch Power Tools

standard

1 609 92A 72Y | (09.06.2022) | 29

30 |

1 609 92A 72Y | (09.06.2022) 1 602 025 024

1 601 329 013

Ø 125 mm 1 605 510 365

Ø 125 mm 1 600 A00 3DK 1 605 703 099 (M14)

1 600 210 039

1 603 340 031 (M14)

1 603 340 040 (M14)

2 608 000 684 (M14)

1 607 950 043

Ø 125 mm 2 605 510 224

2 605 510 226

1 600 793 007

2 605 510 264 Ø 125 mm 2 605 510 265 Ø 150 mm 2 608 900 000

1 601 329 013

Ø 125 mm 2 605 510 257

1 600 A00 3DJ Ø 125 mm

Bosch Power Tools

Bosch Power Tools 2 605 438 170

1 600 A01 2G0 (L-BOXX 136)

Ø 35 mm: 2 608 000 569 (3 m) 2 608 000 565 (5 m)

Ø 35 mm: 2 608 000 570 (3 m) 2 608 000 566 (5 m) GAS 35 M AFC

GAS 55 M AFC

1 609 92A 72Y | (09.06.2022) | 31

32 | Licenses

Copyright © 2020, Microchip Technology Inc. and its subsidiaries ("Microchip") All rights reserved. This software is developed by Microchip Technology Inc. and its subsidiaries ("Microchip"). Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following con- ditions are met:

• Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
• Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclai- mer in the documentation and/or other materials provided with the distribution.
• Microchip's name may not be used to endorse or promote products derived from this software without specific prior writ- ten permission.

THIS SOFTWARE IS PROVIDED BY MICROCHIP "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL MICROCHIP BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTI- AL DAMAGES (INCLUDING BUT NOT LIMITED TO PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DA- TA OR PROFITS; OR BUSINESS INTERRUPTION) HOWSOEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

1 609 92A 72Y | (09.06.2022) Bosch Power Tools
