WAP K21 CH01

FW009501 REV00JUL23

MANUAL DE INSTRUÇÕES 21V K21 CH01

PRECISA DE AJUDA?

ACESSE NOSSA CENTRAL DE ATENDIMENTO

As imagens contidas neste manual são meramente ilustrativas.

INTRODUÇÃO

Parabéns!

Você acaba de se tornar uma AUTORIDADE EM MANUTENÇÃO!

Com a linha completa de ferramentas para manutenção, construir ou reformar da WAP, você vai descobrir todas as vantagens em ter a sua em mãos. Produtos que são referência em qualidade, potência e durabilidade, além de design e modernidade para transformar qualquer trabalho complexo em uma tarefa simples. Para todos os tipos de manutenção ou reformas, existe uma ferramenta WAP perfeita para você.

ÍNDICE

Introdução.....................................................................................................................................................................................2 Apresentação do produto................................................................................................................................................3 Dados técnicos..........................................................................................................................................................................4 Observações importantes...............................................................................................................................................5 Instruções de segurança..................................................................................................................................................6 Montando seu produto.......................................................................................................................................................9 Utilizando seu produto....................................................................................................................................................10 Carregando seu produto................................................................................................................................................11 Limpeza, conservação e armazenamento.....................................................................................................12 Solução para possíveis problemas.......................................................................................................................13 Reciclagem e logística reversa.................................................................................................................................14 Termos de garantia.............................................................................................................................................................15

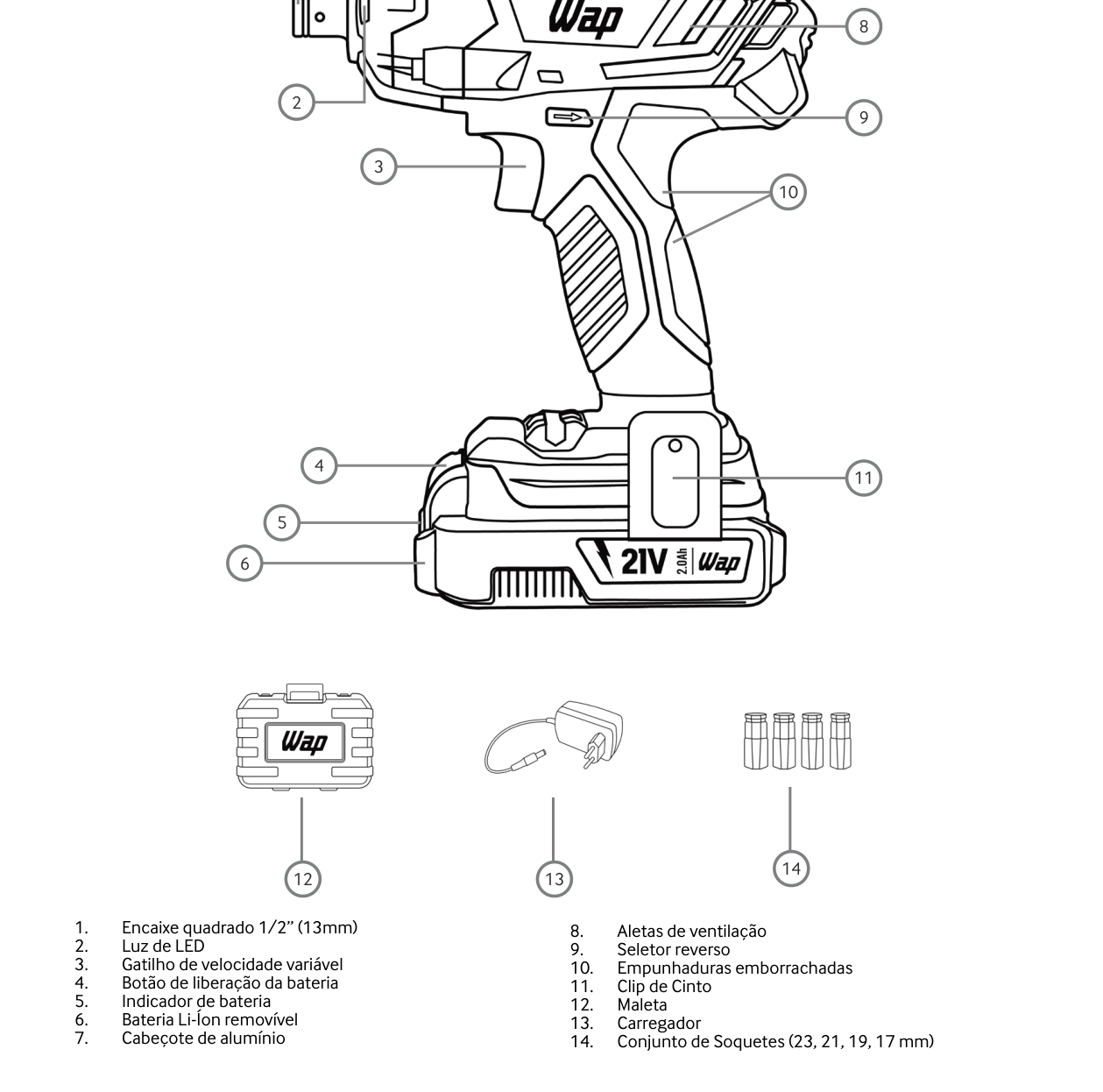

Conheça as peças e acessórios que vão facilitar a sua vida

Aqui estão todas as peças e acessórios que você precisa conhecer bem para obter um melhor resultado. Confira se todos os componentes estão presentes e em perfeito estado. Depois, mãos à obra.

Nota

Por razões de transporte e embalagem, alguns acessórios poderão ser fornecidos desmontados. Siga as instruções con- tidas neste manual para realizar a montagem de seu produto.

MANUAL DE INSTRUÇÕES WAP.

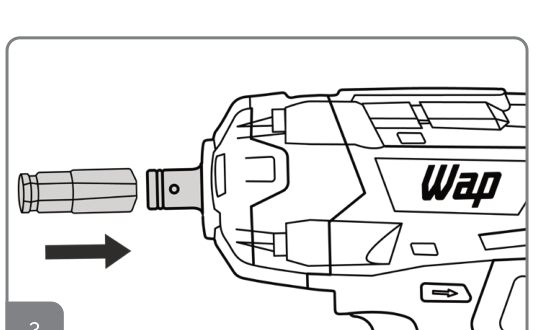

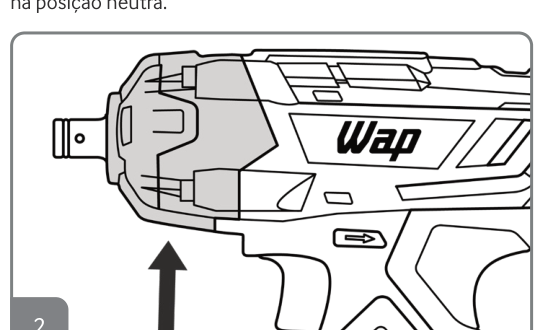

1. Encaixe quadrado 1/2’’ (13mm)
2. Luz de LED
3. Gatilho de velocidade variável
4. Botão de liberação da bateria
5. Indicador de bateria
6. Bateria Li-Íon removível
7. Cabeçote de alumínio APRESENTAÇÃO DO PRODUTO
8. Aletas de ventilação
9. Seletor reverso
10. Empunhaduras emborrachadas
11. Clip de Cinto
12. Maleta
13. Carregador
14. Conjunto de Soquetes (23, 21, 19, 17 mm)

WWW.WAP.IND.BR

DADOS TÉCNICOS

A Fresnomaq Indústria de Máquinas S/A se reserva o direito de promover alterações a qualquer momento e sem prévio aviso, em decorrência de avanços tecnológicos e modificações de especificações técnicas e comerciais. Os valores de performance e dados técnicos indicados neste catálogo, como potência, tensão aplicada, entre outros, podem variar de acordo com os fatores de aplicação (intemperanças do ambiente, superfícies a serem trabalhadas, etc.) e acessórios utilizados. Outra situação que pode nos levar a efetuar algum tipo de alteração referente aos valores de performance, será mediante a atualização e lançamentos de novas versões de produtos da linha.

MANUAL DE INSTRUÇÕES WAP.

O manual do usuário foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além dis- so, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do produto e, mais importante, garantir a segurança.

Este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatiza observações que requerem maior atenção para o melhor uso do produto.

LEGENDA:

INSTRUÇÕES DE SEGURANÇA

WWW.WAP.IND.BR

UTILIZANDO SEU PRODUTO

Atenção

• Tenha cuidado com o contragolpe origina- do ao ligar a ferramenta.
• Antes de desligar a ferramenta, retire o acessório da peça de trabalho.
• O acessório continua a sua movimentação durante um curto período, mesmo depois da ferramenta ter sido desligada.

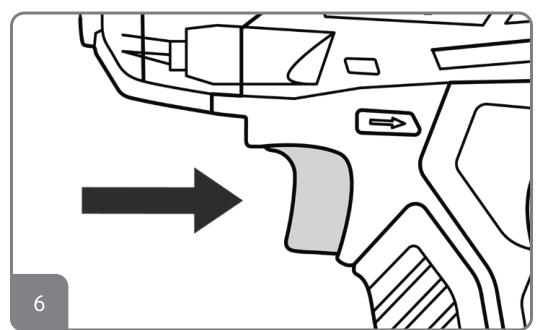

6. Gatilho LIGA/DESLIGA: Para ligar o produto basta man- ter o gatilho pressionado com uma seleção de giro escolhida. Para desligar o produto basta soltar o gatilho.

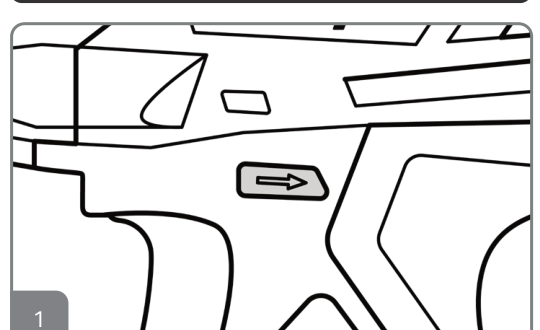

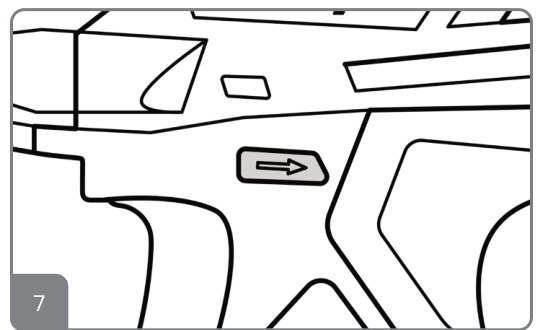

9. Sempre utilize os acessórios adequados para o tipo de tra- 7. Seletor de reverso: Este botão possui 2 funções, definir o balho que será realizado pelo usuário. sentido da rotação de trabalho do produto e travar o gatilho do produto. Para escolher o sentido da rotação basta pressio- nar o botão seletor de reverso (sendo para direita o sentido anti-horário e para esquerda o sentido horário), para travar o gatilho basta deixar o seletor na posição central (é a posição desejável quando irá fazer um intervalo no trabalho, armaze- nar ou deixá-lo em posição de descanso evitando o aciona- mento acidental).

MANUAL DE INSTRUÇÕES WAP. 8. Luz de LED: Este produto possui uma luz de LED. É útil para auxiliar na utilização do produto em locais pouco iluminados ou com acesso difícil.

LIMPEZA, CONSERVAÇÃO E ARMAZENAMENTO

LIMPEZA E MANUTENÇÃO As ferramentas elétricas WAP quando utilizadas adequada- mente, ou seja, conforme orientações deste manual, devem apresentar baixos níveis de manutenção. Mesmo assim, dis- pomos de uma vasta rede de atendimento ao consumidor.

• Esta ferramenta foi desenvolvida para funcionar por um longo período com o mínimo de manutenção. Seu funcio- namento contínuo e satisfatório dependerá da correta utili- zação conforme instruído neste manual e da limpeza regular adequada.
• Antes de realizar qualquer manutenção, limpeza ou substi- tuir peças, certifique-se de que o plugue esteja desconectado.
• Limpe regularmente as entradas de ventilação de sua ferra- menta com uma escova macia ou um pano seco.
• Limpe regularmente a caixa protetora do motor com um pano úmido, use somente sabão neutro e pano úmido para limpar a ferramenta.
• Nunca limpe a ferramenta com álcool, solventes ou outros produtos agressivos de limpeza.
• Não utilize materiais abrasivos ou que tenham em sua fór- mula solventes para limpá-la. Nunca deixe entrar ou escorrer 1. Limpe completamente a ferramenta e seus acessórios. líquidos para dentro dela ou mergulhe quaisquer peças da fer- ramenta em água ou produtos químicos. 2. Guarde-o fora do alcance das crianças, em local estável e
• Guarde a ferramenta em local seguro, livre de umidade e e muito baixas. exposição ao sol.
• Periodicamente verifique as saídas de ar da ferramenta, curo se possível. sempre manter a ferramenta e as aberturas de ventilação lim- pas, para trabalhar bem e de forma segura. 4. Não mantenha a ferramenta em sacos plásticos para evitar
• Caso o produto venha a apresentar falhas, apesar de cuida- dosos processos de fabricação e de controle de qualidade, 5. O carregador possui um cordão, o ideal é que o cordão seja deve ser reparada em um Serviço Autorizado WAP. enrolado de forma que não parta e preserve as conexões, evi-

MANUAL DE INSTRUÇÕES WAP.

1. Mantenha as entradas de ventilação da ferramenta limpas para evitar o superaquecimento do motor.
2. Limpe regularmente a ferramenta com um pano macio, de preferência após cada uso.
3. Caso haja a necessidade de limpar a ferramenta e suas entradas de ar use um pano macio umedecido com água e sabão neutro. Não utilize materiais abrasivos ou que tenham solventes em sua fórmula, nunca deixe escorrer líquidos para dentro ou mergulhe qualquer peã da ferramenta em produtos líquidos.
4. Sempre mantenha sua ferramenta desligada e desplugada de qualquer fonte de alimentação para realizar qualquer tipo de trabalho (manutenção, inspeção ou limpeza).
5. Caso a performance da ferramenta caia, encaminhe o pro- duto para uma assistência técnica para seja feita a lubrificação do mandril ou análise de possível problema.

ARMAZENAMENTO

seguro, em local fresco e seco, evite temperaturas muito altas

3. Proteja-o da exposição á luz solar direta, mantenha no es-

o acúmulo de umidade.

tando que seja feita sua troca.

6. Regularmente inspecione as peças que acompanham sua ferramenta, caso apresente alguma rachadura ou superfície danificada, entre em contato com a assistência técnica ou posto autorizado para reparo ou conserto do produto.

7. Sempre que for transportar a ferramenta carregue-a pelo corpo ou alça/empunhadura apropriada, nunca por suas par- tes moveis.

8. Por se tratar de uma ferramenta que opera a base de bateria evite transportá-la de forma improvisada, nunca abra a bate- ria e/ou descarte ela em loca inapropriado. Baterias abertas podem causar sérios danos a sua saúde e ao meio ambiente.

Se estas opções não resolverem os problemas acima descritos, entre em contato com um Serviço Autorizado WAP. Para demais esclarecimentos, conecte-se conosco em nossas redes sociais. A WAP tem mais de 700 Serviços Autorizados em todo o Brasil. Se você mora em uma cidade que não tem Serviço Autorizado WAP, basta entrar em contato com o Serviço de Atendimento ao Consumidor (SAC) e solicitar um código de postagem para enviar o produto para o Serviço Autorizado mais próximo pelo correio. O código de postagem pode ser utilizado nos casos em que a residência do consumidor fica acima de 40 quilômetros de distância do Serviço Autorizado e quando o produto está no período da garantia. SOLUÇÃO PARA POSSÍVEIS PROBLEMAS

WWW.WAP.IND.BR

RECICLAGEM E LOGÍSTICA REVERSA

Não jogue fora o seu aparelho sem ter retirado anteriormente as baterias. Para retirar as baterias dirija-se ao Serviço Autorizado WAP mais próximo.

1 ANO

GARANTIA

6 MESES DA BATERIA

A Fresnomaq Indústria de Máquinas S/A assegura este ao Consumidor (SAC) e solicite um código de postagem produto por um período de 09 meses (270 dias) GARANTIA para envio do equipamento via Correios. O código de CONTRATUAL e mais 03 meses (90 dias) GARANTIA LEGAL postagem pode ser utilizado nos casos em que a residência contra defeitos de materiais ou fabricação, prazo contado a do consumidor fica acima de 40 quilômetros de distância do partir da emissão da nota fiscal de venda ao consumidor. Serviço Autorizado WAP mais próximo;

1 TERMO DE GARANTIA 5.Não é responsabilidade do fabricante custos com A garantia não se aplica quando peças e acessórios embalagens ou deslocamentos aos postos de atendimento; apresentarem defeitos por utilizações inadequadas, defeito oriundo de instalação em desacordo ao descrito neste manual, mau armazenamento, negligência com a manutenção e conservação, violação de lacres ou aberto por pessoas não autorizadas, manuseio incorreto, alteração ou acidente, danos causados ou originalizados por efeitos da natureza, ex.: raio, descarga elétrica, vendavais, inundações, exposição a maresia, sol e chuva, componentes aqueles que porventura sofrem efeitos de desgaste natural por tempo de operação.

2 DISPOSIÇÕES DA GARANTIA

1. 1 Garantia legal (90 dias) A garantia legal se dará quando analisados e identificados defeitos de material ou fabricação. Exclui-se a vigência desta garantia defeitos provocados por desgaste natural por tempo de uso, danos causados por manuseio incorreto (riscos, amassados ou peças quebradas), utilização para fins diferentes aos descritos neste manual. Devidamente identificado uso diferente dos especificados neste manual,
2. A Fresnomaq Indústria de Máquinas S/A se reserva o passa ser de inteira responsabilidade do usuário toda e direito de promover alterações ou paralisar a fabricação dos qualquer despesa com a substituição das peças danificadas.
3. 2 Garantia contratual (270 dias) O fabricante assegura ao usuário a garantia do produto 11.Expirado o prazo de vigência da garantia, cessará toda a devidamente identificado na Nota Fiscal de venda, referido responsabilidade do fabricante quanto à validade dos termos prazo será contado a partir do término da garantia legal (90 e condições aqui descritos; dias). A garantia contratual de 270 duzentos e setenta dias (9 meses), não abrange os itens: acessórios, carregadores 2.5 Perda da garantia (produtos a bateria), peças móveis, punho auxiliar, limitador de profundidade, chaves de ajuste/aperto, discos, lâminas, brocas, partes plásticas externas, propriamente analisados e identificados pelo serviço autorizado e/ou fabricante.
4. 3 Garantia contratual sobre a bateria O fabricante assegura a garantia da bateria pelo prazo de 90 dias após o término da garantia legal, totalizando 180 dias, propriamente analisados e identificados pelo serviço autorizado e/ou fabricante.
5. 4 Condições gerais da garantia
6. Todo e qualquer defeito deverá ser comunicado 5. Danos causados por uso impróprio ou excessivo; imediatamente a um de nossos Serviços Autorizados WAP. 6. Utilização de produtos químicos não apropriados
7. Produto deverá ser apresentado completo e com todos os 7. Ausência ou uso inadequado dos componentes acessórios; de proteção;

especificado no produto; 3.A Fresnomaq Industria de Máquinas S/A somente assumirá

1. Uso de adaptadores, alterações ou avarias de a garantia mediante apresentação da Nota Fiscal do produto cabos elétricos e plugues; e dentro dos prazos especificados neste termo de garantia.
2. Se você mora em uma cidade que não há um Serviço Autorizado WAP, estando o produto dentro do período de garantia, entre em contato com o Serviço de Atendimento TERMOS DE GARANTIA
3. As partes e peças substituídas em garantia, passam a ser de propriedade da Fresnomaq Industria de Máquinas S/A.
4. A troca de peça(s) em garantia não prorroga e nem reinicia o período de garantia do equipamento;
5. A fabricante constatando que o defeito foi ocasionado por mau uso, o usuário será responsável pelos custos de hora técnica e das peças substituídas, devidamente orçadas e aprovadas previamente;
6. A Fresnomaq Industria de Máquinas S/A não se responsabiliza por qualquer dano pessoal, moral ou material oriundo da utilização do equipamento. Não nos responsabilizamos por danos causados a ambientes, superfícies e outros objetos que tenham sido tratados de forma diferente da indicada no manual de instruções;

produtos a qualquer momento e sem prévio aviso;

A garantia do produto cessará automaticamente quando identificado:

1. O uso do produto em não conformidade com as recomendações do manual;
2. Ausência ou remoção da etiqueta de identificação do produto (modelo e série);
3. Alteração no produto ou de qualquer característica original;
4. Produto violado ou reparado por terceiros não autorizados;

(inflamáveis ou agressivos a saúde e a natureza);

1. Ligar em tensão (voltagem) contrária conforme
2. Utilização de peças e acessórios que não sejam recomendados pelo fabricante.

WWW.WAP.IND.BR

Atendimento ao Consumidor, pelo telefone ou e-mail abaixo:

Tel.: (41) 3012-7272 | E-mail: sac@wap.ind.br

CONSULTE A RELAÇÃO ATUALIZADA DE

www.wap.ind.br

CEP: 83.090-362
