Furadeira Makita HP1640

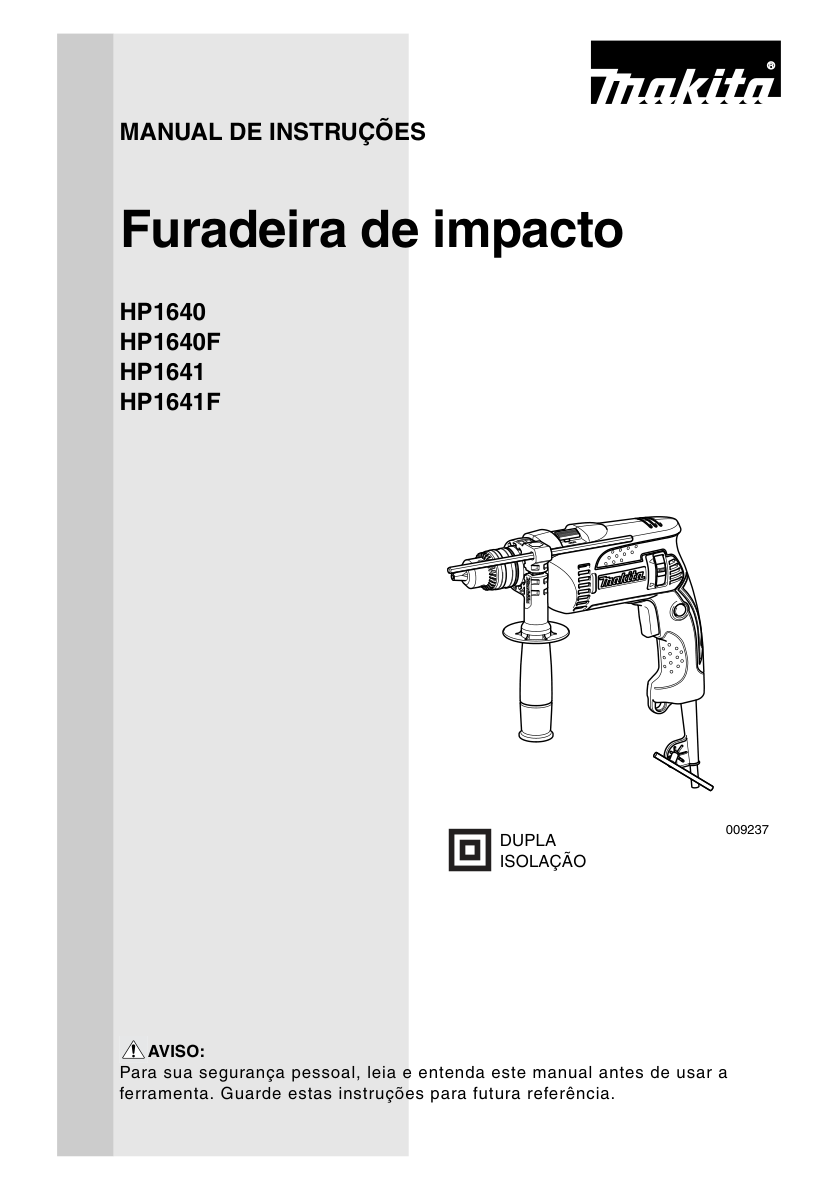

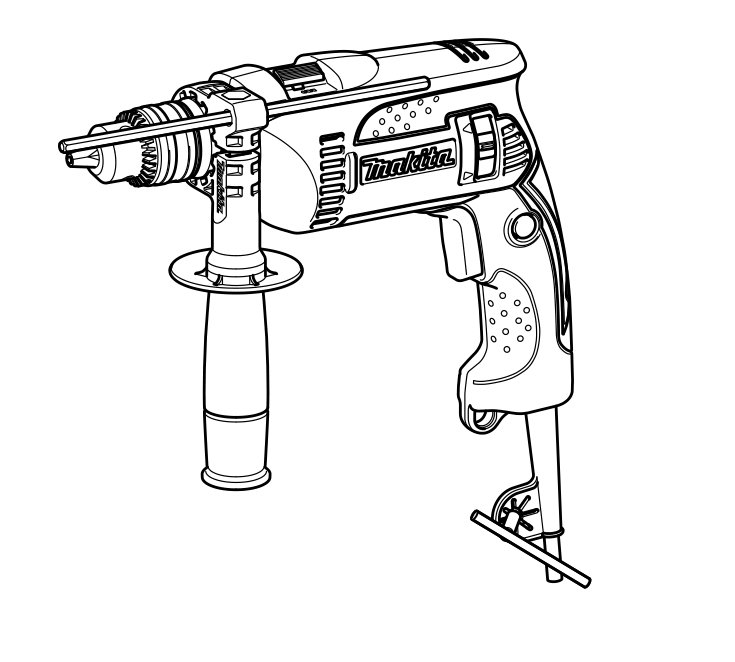

MANUAL DE INSTRUÇÕES Furadeira de impacto HP1640 HP1640F HP1641 HP1641F

AVISO: Para sua segurança pessoal, leia e entenda este manual antes de usar a ferramenta. Guarde estas instruções para futura referência. DUPLA ISOLAÇÃO 009237

ESPECIFICAÇÕES

• Devido a um contínuo programa de pesquisa e desenvolvimento, reservamo-nos o direito de alterar especificações de peças e acessórios, que constam neste manual, sem aviso prévio.
• As especificações podem diferir de país para país.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power tool Association)

Símbolos A seguir estão os símbolos utilizados para a ferramenta. Certifique-se de que compreendeu os seus significados antes da utilização.

• Leia o manual de instruções.
• DUPLA ISOLAÇÃO
• Apenas para países da UE Não jogue ferramentas elétricas no lixo doméstico! De acordo com a diretiva européia 2002/96/CE sobre ferramentas elétricas e eletrônicas usadas e a sua implementação conforme as leis nacionais, as ferramentas elétricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem de materiais ecológicos.

Indicação de uso Esta ferramenta é para executar perfurações com impacto em tijolo, concreto e pedra assim como para perfurações sem impacto em madeira, metal, cerâmica e plástico.

Alimentação A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de inscrição, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo de acordo com as normas européias e pode, por isso, utilizar tomadas sem ligação à terra.

Precauções gerais de segurança para ferramentas elétricas

AVISO: Leia todas as precauções de segurança e as instruções. Falha em seguir as precauções e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as precauções e instruções para futuras referências.

O termo “ferramenta elétrica” nos avisos refere-se a ferramenta eletricidade (com fio) ou a ferramenta operada por bateria (sem fio).

Segurança da área de trabalho

1. Mantenha a área de trabalho sempre limpa e bem iluminada. Áreas de trabalho desorganizadas e escuras são propensas a acidentes. 2. Não opere a ferramenta elétrica em ambientes com perigo de explosão, como próximo a líquidos inflamáveis, gases ou poeira. Ferramentas elétricas produzem faíscas, as inflamar a poeira ou gases. 3. Mantenha crianças afastados do local ferramenta elétrica. Distrações podem causar a perda de controle.

Segurança elétrica 4. Os plugues das ferramentas elétricas devem corresponder com as tomadas. Jamais modifique o plugue. Não use um plugue adaptador para ferramentas elétricas aterradas. modificação e tomadas correspondentes reduzem o risco de choque elétrico. 5. Evite o contato com superfícies de GEA005-2

operada por 8. Ao utilizar a ferramenta elétrica ao ar

quais podem

e espectadores ao utilizar a

Plugues sem aparelhos aterrados tais como canos, radiadores, fogões e geladeiras. O risco de choque aumenta se o seu corpo for ligado à terra. 6. Não exponha ferramentas elétricas à chuva ou condições molhadas. O risco de choque elétrico aumenta se entrar água na ferramenta elétrica. 7. Não use o inadequadamente. Jamais use o fio para carregar, puxar ou desligar a ferramenta elétrica. Mantenha o fio longe do calor, óleo, arestas cortantes ou peças rotativas. Fios danificados ou emaranhados aumentam choque elétrico.

livre, utilize um fio de extensão próprio para o uso ao ar livre. O uso de um fio de extensão próprio para ar livre reduz o risco de choque elétrico. 9. Se tiver que utilizar a ferramenta elétrica em um local úmido, use fornecimento de energia protegido por um interruptor com circuito de falha de aterramento (GFCI). O interruptor GFCI reduz o risco de choque elétrico.

Segurança pessoal

10. Fique atento, preste atenção no que está fazendo e use bom senso ao utilizar a ferramenta elétrica. Não use ferramentas elétricas cansado ou sob a influência de drogas, álcool ou medicação. Um momento de distração enquanto operando a ferramenta elétrica pode resultar em ferimentos graves.

11. Use equipamento de proteção pessoal. Use sempre óculos de Equipamentos de segurança como máscaras protetoras contra pó, sapatos de segurança com sola antiderrapante, proteção auricular usados de acordo com as condições apropriadas reduzem o risco de ferimentos. cabo elétrico

o risco de

uso desse

se estiver

proteção.

capacete ou

12. Evite a ligação acidental. Certifique-se de que o interruptor esteja na posição de desligado antes de conectar a ferramenta na fonte de energia e/ou na bateria e também antes de pegar ou carregar a ferramenta. ferramentas elétricas com o dedo no interruptor ou ferramentas a bateria que estejam ligadas provoca acidentes. 13. Retire qualquer chave de ajuste antes ligar a ferramenta elétrica. Uma chave inglesa ou de ajuste deixada numa peça rotativa da ferramenta elétrica pode resultar em ferimentos. 14. Não tente se estender além do ponto de conforto. Mantenha-se sempre numa posição firme e equilibrada. Isso o ajudará a controlar melhor a ferramenta elétrica em situações inesperadas. 15. Use vestuário adequado. Não use roupas soltas nem jóias. Mantenha os seus cabelos, vestuário e luvas longe das peças rotativas. Roupas soltas, jóias e cabelos longos podem ficar presos nas peças rotativas. 16. Se forem fornecidos dispositivos para conexão do extrator e coletor de pó, certifique-se de que esses estejam conectados e que sejam devidamente. O uso desses dispositivos pode reduzir perigos devidos ao pó.

Uso e cuidados da ferramenta elétrica

17. Não force a ferramenta elétrica. Use a ferramenta elétrica apropriada para o seu trabalho. A ferramenta elétrica apropriada fará um trabalho melhor e mais seguro na eficiência para a qual foi projetada. 18. Não use a ferramenta elétrica se o interruptor não liga e desliga. Qualquer ferramenta elétrica que não possa ser controlada pelo interruptor é perigosa e deve ser consertada. 19. Desligue o plugue da tomada de energia e/ou a bateria da ferramenta elétrica antes de fazer qualquer ajuste, trocar acessórios ou guardar a ferramenta. Essas medidas preventivas reduzem o risco de ligar a ferramenta acidentalmente. Carregar

usados 20. Guarde as ferramentas elétricas fora do alcance de crianças e não permita que pessoas não familiarizadas com a ferramenta ou com essas instruções usem a mesma. Ferramentas elétricas são muito perigosas nas mãos de usuários não treinados. 21. Faça a manutenção de ferramentas elétricas. Verifique desbalanceamento ou atrito das peças rotativas, avaria ou quaisquer outras condições que possam funcionamento da ferramenta elétrica. Se houver qualquer problema, leve a ferramenta para ser consertada antes de usar. Muitos acidentes são causados devido à manutenção inadequada da ferramenta elétrica. 22. Mantenha as ferramentas de corte sempre limpas e afiadas. Ferramentas de corte com manutenção adequada dos fios de corte tendem a ter menos atrito e são mais fáceis de controlar. 23. Use a ferramenta elétrica, acessórios e brocas de acordo instruções, levando em consideração as condições de trabalho bem como o trabalho a ser feito. ferramentas para operações diferentes das quais foi projetada, pode resultar em situações de risco.

SERVIÇO

24. Leve a sua ferramenta elétrica para ser reparada por pessoal qualificado e use apenas peças de substituição genuínas. Isso garantirá que a segurança da ferramenta elétrica será mantida. 25. Siga as instruções para lubrificação e troca de acessórios. 26. Mantenha os punhos secos, limpos e livre de óleo e graxa. se há

afetar o

com estas

O uso de

técnico

AVISOS DE SEGURANÇA PARA O FURADEIRA DE IMPACTO

1. Use protetores de ouvido quando utilizando furadeiras de impacto. A exposição prolongada a ruídos pode causar a perda de audição. 2. Use a(s) pega(s) fornecida(s) com a ferramenta. A perda de controle pode causar ferimentos. 3. Segure a ferramenta elétrica pelos punhos isolados operação onde o acessório de corte possa tocar escondidos ou no seu próprio fio. O contato do acessório de corte com um fio “ligado” poderá carregar as partes metálicas exposta da ferramenta e causar choque elétrico no operador. 4. Mantenha-se sempre numa posição firme e equilibrada. Certifique-se de que não haja ninguém embaixo quando trabalhando em locais altos. 5. Segure a ferramenta firmemente com as duas mãos. 6. Mantenha as mãos afastadas das peças rotativas. 7. Não deixe a ferramenta funcionando sozinha. Ligue-a estiver segurando-a firmemente. 8. Não toque na broca ou na peça trabalhada imediatamente operação; elas estarão extremamente quentes e poderão queimaduras. 9. Alguns materiais químicos que podem ser tóxicos. Tome cuidado para evitar a inalação de pó e o contato com a pele. Siga as instruções de segurança do fabricante do material. GUARDE ESTAS INSTRUÇÕES. GEB003-5

auxiliar(es), se

ao realizar uma

em fios elétricos

somente quando

após a

causar

contêm produtos AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. O USO INCORRETO ou falha em seguir as regras de segurança descritas neste manual de instruções pode causar ferimentos graves. DESCRIÇÃO FUNCIONAL

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta esteja desligada e desconectada da tomada antes de regular ou verificar o seu funcionamento.

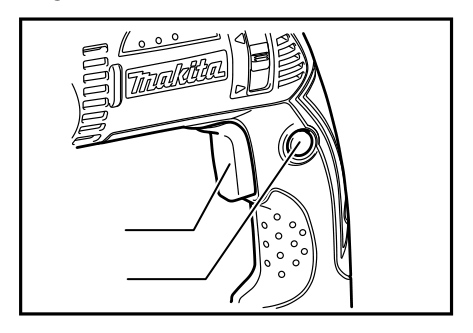

Ação do interruptor

009238

PRECAUÇÃO:

• Antes de ligar a ferramenta na tomada, sempre cheque se o gatilho do interruptor funciona normalmente e se retorna para a posição de desligado (OFF) quando liberado.
• O interruptor pode ser travado na posição de ligado (ON) para conforto do operador durante o uso prolongado. Tenha cuidado quando a ferramenta está travada na posição de ligada (ON) e segure-a com firmeza.

Para ligar a ferramenta, simplesmente aperte o gatilho. A velocidade da ferramenta aumenta à medida que se pressiona o gatilho. Solte o gatilho para parar. Para operação contínua, aperte o gatilho e, então, pressione o botão de trava. Para desligar a ferramenta quando estiver na posição de travada, aperte o gatilho até o máximo e solte-o.

1. Gatilho do interruptor
2. Botão de trava

Acender a luz

Modelos HP1640F e HP1641F

009245

PRECAUÇÃO:

• Não olhe diretamente na luz nem na fonte luminosa.

Aperte o gatilho para acender a luz. Solte-o para apagar.

NOTA:

• Use um pano seco para limpar a sujeira da lente da lâmpada. Tenha cuidado para não riscar a lente, pois isso poderá diminuir a iluminação.
• Nunca use gasolina nem diluente para limpar a lente, pois a mesma será danificada.

Ação do interruptor de reversão

A

B

009239 Esta ferramenta possui um sistema de reversão para mudar o sentido da rotação. Mova a alavanca do interruptor na posição (lado A) para rotação no sentido horário ou na posição (lado B) para rotação no sentido anti-horário.

1. Lâmpada
2. Interruptor de reversão PRECAUÇÃO:

• Verifique sempre o sentido da rotação antes da operação.
• Use o interruptor de reversão apenas quando a ferramenta completamente parada. Mudar o sentido da rotação antes da ferramenta parar pode danificá-la.
• Se não puder apertar o gatilho do interruptor, verifique se o interruptor de reversão está colocado exatamente na posição (lado A) ou

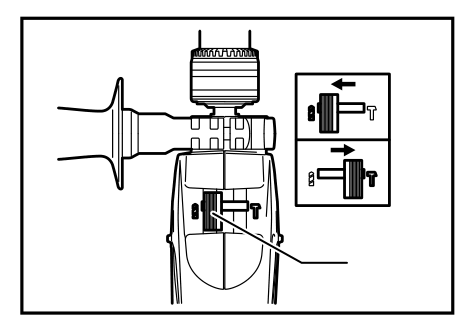

Seleção do modo de funcionamento

009240

Esta ferramenta é equipada com uma alavanca de mudança funcionamento. Para rotação com impacto, deslize a alavanca de mudança do modo de funcionamento para a direita (símbolo g). Para somente rotação, deslize a alavanca de mudança do modo de funcionamento para a esquerda (símbolo m).

PRECAUÇÃO:

• Sempre deslize a alavanca de mudança do modo de funcionamento exatamente na posição do modo desejado. Se funcionar a ferramenta com a alavanca posicionada entre os símbolos, a ferramenta poderá ser danificada. estiver

(lado B).

1. Alavanca de mudança do modo de funcionamento

do modo de

MONTAGEM

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta esteja desligada e desconectada da tomada antes de fazer a manutenção da mesma.

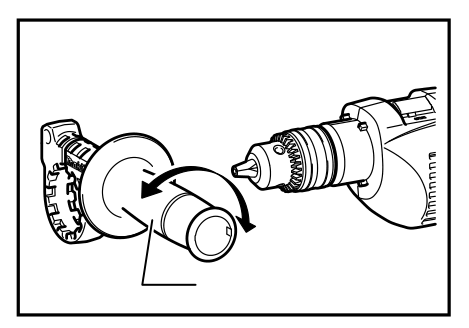

Instalação do punho lateral (cabo auxiliar)

009241

Use sempre o punho lateral para garantir uma operação segura. Instale o punho lateral no pescoço localizado após o mandril. Em seguida, aperte-o rodando para a direita na posição desejada. O punho pode ser movido 360° para ser fixado em qualquer posição.

NOTA:

• Não é possível mudar o punho lateral 360° quando o limitador de profundidade está instalado.

1. Punho lateral Instalação ou remoção da broca

Modelos HP1640 e HP1640F

009242

Para instalar a broca, coloque-a no mandril o máximo possível. manualmente. Coloque a chave do mandril em cada um dos três orifícios e aperte girando para a direita. Lembre-se de apertar os três orifícios do mandril igualmente. Para retirar a broca, gire a chave do mandril para a esquerda só em um orifício e desaperte o mandril manualmente. Após usar a chave do mandril, coloque-a de volta na posição original.

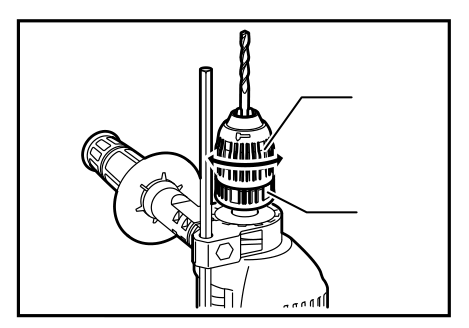

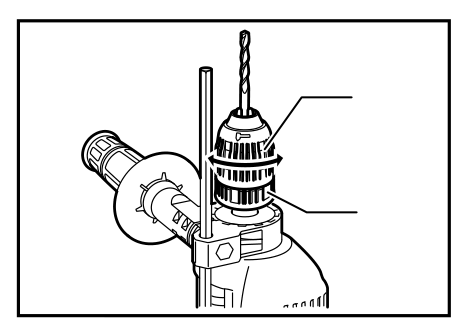

Modelos HP1641 e HP1641F

009246 Segure o anel e gire a capa para a esquerda para abrir as castanhas do mandril. Coloque a broca no mandril o máximo possível. Segure o anel com firmeza e gire a capa para a direita para apertar o mandril. Para retirar a broca, segure o anel e gire a capa para a esquerda.

1. Chave do mandril

Aperte o mandril

1. Capa
2. Anel

004390

NOTA:

• Se o mandril não puder ser solto porque a broca esta presa dentro do agarre, solte o mandril conforme as instruções.

1. Segure a capa do mandril da furadeira firmemente com um alicate bomba d’água ou semelhante. (Nota: não segure sobre o anel de retenção).
2. Posicione a chave de 19, chave inglesa ajustável ou qualquer outra chave na porca sextavada pela frente do mandril. Gire a chave no sentido horário como mostra a figura para soltar o mandril.

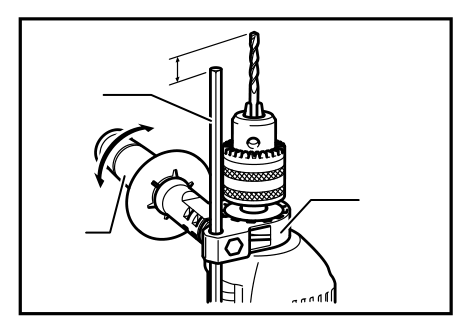

Limitador de profundidade

009243

O limitador de profundidade é conveniente para perfurações de profundidade uniforme. Desaperte o punho lateral e coloque o limitador de profundidade no orifício do punho lateral. Ajuste o limitador na profundidade desejada e aperte o punho lateral.

NOTA:

• O limitador de profundidade não deve ser usado numa posição onde bata contra a armação da ferramenta.

1. Capa
2. Porca Sextavada
3. Chave de 19
4. Anel de Retenção
5. Limitador de profundidade
6. Punho lateral
7. Base do punho OPERAÇÃO

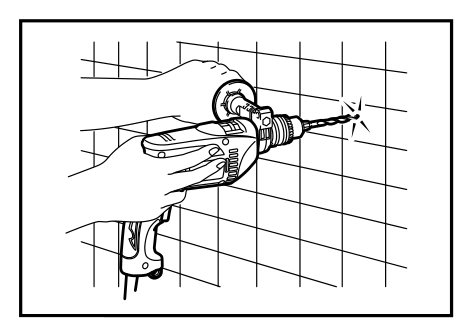

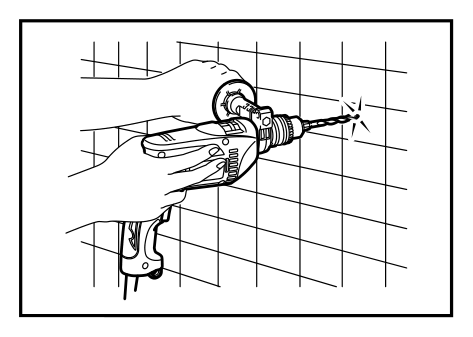

Perfuração com martelete

009244

PRECAUÇÃO:

• Uma força de torção tremenda e repentina é exercida na ferramenta/broca quando a broca avança no furo, quando o furo fica obstruído por pó ou fragmentos ou quando bate em barras de reforço existentes no concreto. Use sempre o punho lateral (cabo auxiliar) e segure a ferramenta firmemente pelo punho e pelo cabo durante a operação. Caso contrário, poderá perder ferimentos graves.

Quando executar perfurações em concreto, granito, azulejo, etc., mova a alavanca de mudança do modo de funcionamento na posição do símbolo g para usar o modo “rotação com impacto”. Use uma broca com ponta de carbureto e tungstênio (metal duro). Posicione a broca no local onde deseja fazer o furo e aperte o gatilho do interruptor. Não force a ferramenta. Uma pressão leve dará melhores resultados. Mantenha a ferramenta em posição e evite que a mesma saia do furo. Não aplique pressão quando o furo estiver obstruído por pó ou fragmentos. Em vez disso, coloque a ferramenta em ponto morto e retire a broca parcialmente Repetindo-se este processo algumas vezes, o furo ficará limpo e poderá recomeçar a perfuração normal. o controle e sofrer

do furo.

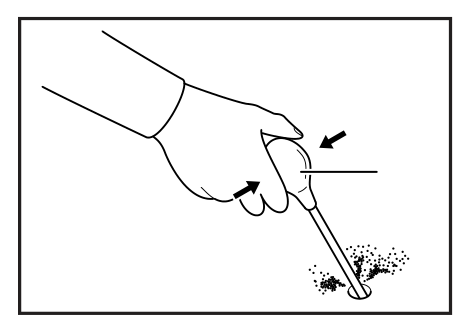

Soprador (acessório opcional)

001302 Após efetuar o furo, use o soprador para limpar o pó de dentro do furo.

Perfuração Quando executar perfurações em madeira, metal ou materiais plásticos, coloque a alavanca de mudança funcionamento na posição do símbolo m para usar o modo “somente rotação”.

Perfuração em madeira Quando perfurar madeira, obtêm-se melhores resultados com furadeiras equipadas com um parafuso guia. O parafuso guia facilita a perfuração puxando a broca para dentro da peça de trabalho.

Perfuração em metal Para evitar que a broca escorregue quando iniciar o furo, faça uma depressão usando um punção e martelo no ponto a ser perfurado. Coloque a ponta da broca na depressão e comece a furar. Use um lubrificante de corte quando perfurar metais. As exceções são ferro e bronze, que devem ser perfurados a seco.

PRECAUÇÃO:

• Pressão excessiva na ferramenta não acelerará a perfuração. Na verdade, a pressão excessiva apenas servirá para danificar a ponta da broca, diminuir o rendimento e encurtar a vida útil da ferramenta.
• Uma força enorme é exercida pela ferramenta / broca durante a perfuração. Segure a ferramenta com firmeza e tome cuidado quando a broca começar a romper a peça de trabalho.

1. Soprador

do modo de

• Uma broca enroscada pode ser removida simplesmente acionando-se o interruptor de reversão na rotação inversa para sair. No entanto, a ferramenta pode pular de repente se não segurá-la com firmeza.
• Prenda sempre as peças de trabalho pequenas em uma morsa ou dispositivo de fixação similar.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta esteja desligada e desconectada da tomada antes de fazer qualquer inspeção ou manutenção.

Para garantir a SEGURANÇA CONFIABILIDADE do produto, as reparações, inspeção e substituição da escova de carvão, manutenção ou ajustes devem ser sempre efetuados por centros assistência Makita, utilizando reposição originais Makita. ACESSÓRIOS (OPCIONAL)

PRECAUÇÃO:

• Os acessórios ou extensões especificados neste manual são recomendados para utilização com a sua ferramenta Makita. A utilização de quaisquer outros acessórios ou extensões pode apresentar o risco de ferimentos pessoais. Utilize o acessório ou extensão apenas para o fim a que se destina.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Broca com ponta de carbureto e tungstênio
• Serra copo
• Soprador
• Óculos de segurança
• Mandril sem chave 13
• Chave do mandril
• Conjunto do punho
• Limitador de profundidade
• Maleta plástica e

autorizados de peças de

Makita do Brasil Ferramentas Elétricas Ltda.

Rod.BR 376, Km 506,1 CEP: 84043-450 - Distrito Industrial - Ponta Grossa - PR SAC MAKITA

0800-019-2680

sac@makita.com.br www.makita.com.br

884851E211
