Geladeira Electrolux DF56

DF56, DF56S IF55, IF55S TF56, TF56S TF55, TF55S REFRIGERADOR MANUAL DE INSTRUÇÕES

Manual do Usuário

Neste manual, você encontra todas as informações necessárias para sua se­ gurança e uso adequa­ do do seu refrigerador. Leia-o por inteiro antes da instalação e uso do eletrodoméstico e guar­ de esse guia para futuras consultas. Em caso de qualquer dúvida, ligue para o Serviço de Atendimento ao Consumidor (3004 8778 para capitais e regiões metropolitanas ou 0800 728 8778 para demais localidades). Guarde a nota fiscal da compra. A garantia só é válida mediante sua apresentação no Serviço Autorizado Electrolux. A etiqueta de identificação onde constam in­ formações importantes como código, modelo e fabricante, entre outras, será utilizada pelo Serviço Autorizado Electrolux caso seu refri­ gerador necessite de reparos. Por isto, não a retire do local onde está adesivada. Consulte o site www.electrolux.com.br e encontre informações sobre acessórios originais, manuais e catálogos de toda a linha de produtos Electrolux. Dicas ambientais O material da embalagem é reciclável e, para o descarte, separe plástico, papel e papelão. Isto ajudará na coleta seletiva de lixo. Esse aparelho utiliza gases tanto para espuma quanto para o sis­ tema de refrigeração, em acordo com o protocolo de Montreal. Esse aparelho não deve ser tratado como lixo doméstico, deve ser entregue em um sistema de reciclagem de equipamentos elétricos e ele­ trônicos que atenda à legislação local. Índice

Segurança......................................................02 Instalação.......................................................04 Instalação elétrica.........................................05 Apresentação do refrigerador......................06 Painel de controle.........................................08 Principais componentes...............................09 Como usar.....................................................11 Regular a temperatura..................................12 Limpeza e manutenção.................................13 Falhas e soluções.........................................15 Especificações técnicas...............................17 Certificado de Garantia.................................18 1. Segurança

Para crianças Mantenha o material da embalagem do refrige­ rador fora do alcance de crianças. Não permita que seu eletrodoméstico seja manuseado por crianças, mesmo quando ele estiver desligado. Caso seu refrigerador contenha algum pacote de sílica gel ou argila Desipak® em seu interior, jogue-o fora e não permita que crianças brin­ quem com ele. Esse aparelho não se destina à utilização por pessoas (inclusive crianças) com capacida­ des físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para asse­ gurar que elas não estejam brincando com o aparelho. Para usuários e instaladores Desligue o refrigerador da tomada sempre que fizer limpeza ou manutenção. Para desligá-lo, não puxe o cabo elétrico; utilize o plugue. Não prenda, torça ou amarre o cabo elétri­ co. Se o cabo de alimentação estiver danifi­ cado, este deve ser substituído pelo Serviço Autorizado Electrolux, a fim de evitar riscos. Não armazene medicamentos, produtos tó­ xicos ou químicos no interior do refrigerador, pois eles podem contaminar os alimentos. Não se apóie sobre as portas pois as dobradi­ ças podem se desregular e desalinhar a porta, prejudicando a vedação do refrigerador e com­ prometendo o seu desempenho.

1. Segurança

CUIDADO: Risco de fogo / material inflamável

NOTA: Esse modelo usa gás refrigerante inflamável R600a em seu sistema selado de refrigeração.

As seguintes recomendações devem ser observadas para sua segurança:

• Este eletrodoméstico contém uma pe­ quena quantidade de gás refrigerante R600a, que não é nocivo ao meio am­ biente, mas é inflamável. Ele não agride a camada de ozônio, nem aumenta o efeito estufa;

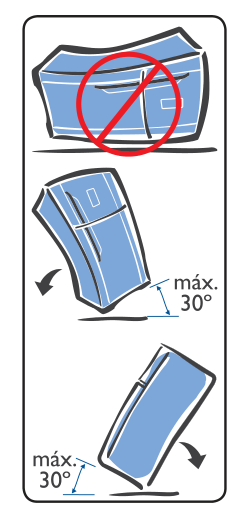

• Durante o transporte e instalação do aparelho, cuide para não provocar da­ nos as peças (compressor, tubos do evaporador e condensador) do sistema de refrigeração;
• Vazamentos de gás refrigerante no sis­ tema de refrigeração (compressor, tubos do evaporador e condensador) podem entrar em combustão e podem provocar danos aos olhos;
• No caso de vazamento de gás refrige­ rante, evitar a exposição do aparelho e o local onde o mesmo se encontra as cha­ mas (fogo) e qualquer outro dispositivo que gere faísca. Permita a ventilação na­ tural do ambiente onde está o eletrodo­ méstico por alguns minutos. Após desli­ gue o aparelho da rede elétrica;
• Em caso de dúvidas ligue para o Ser­ viço de Atendimento ao Consumidor (3004-8778 Capitais e Regiões Metropo­ litanas ou 0800 728 8778 demais locali­ dades);
• O local para a instalação do seu ele­ trodoméstico deve possuir, pelo menos, 1 metro cúbico para cada 8 gramas de gás refrigerante contidos no aparelho. Consultar quantidade de gás refrigeran­ te contido no aparelho no capítulo Espe­ cificações Técnicas. Este valor também está indicado na etiqueta de identifica­ ção do aparelho.

Recomenda-se que uma pessoa do Ser­ viço Autorizado (qualificada e com auto­ rização) efetue o trabalho de manuseio de gás refrigerante de hidrocarboneto, que envolva remoção de algum compo­ nente do sistema de refrigeração (com­ pressor, evaporador, condensador) ou do sistema elétrico e eletrônico (soquete lâmpada, interruptor, termostato, etc.). A atividade é considerada perigosa para a realização de terceiros sem qualificação técnica.

• Este eletrodoméstico deve ser ligado a uma tomada aterrada;
• AVISO: Mantenha as aberturas para ventilação do aparelho ou na estrutura de embutimento sem obstruções. Res­ peite as distâncias mínimas (ver item instalação) no local onde o eletrodomés­ tico será instalado;
• AVISO: Não use dispositivos mecâni­ cos ou outros meios para acelerar o pro­ cesso de descongelamento além daque­ les recomendados pelo fabricante;
• AVISO: Não danifique o circuito de refrigeração (evaporador, compressor e condensador);
• AVISO: Não use aparelhos elétricos dentro dos compartimentos de armaze­ namento de alimentos do aparelho, ao menos que sejam do tipo recomendado pelo fabricante;
• Não armazene substâncias explosivas, tais como latas de aerossol com um pro­ pelente inflamável neste aparelho;
• Não utilize objetos afiados e pontiagu­ dos para retirar o gelo ou para separar alimentos congelados dentro do eletro­ doméstico, pois podem causar danos ao evaporador e causar sérios danos ao eletrodoméstico;

• Não use materiais do tipo “sprays” para efetuar ou acelerar o degelo, pois tais materiais podem conter substâncias nocivas que podem reagir e danificar as peças de plástico;
• Não use dispositivos de limpeza a va­ por para limpar. Vapor sob pressão pode provocar umidade em componentes elé­ tricos, provocando um curto-circuito.

O meio ambiente e a segurança pessoal devem ser considerados quando do des­ carte do eletrodoméstico. Certifique-se que o eletrodoméstico seja transportado para um lugar apropriado para o descar­ te e a reciclagem segura. NÃO DEIXE o eletrodoméstico abandonado em aterros sanitários, ou terrenos baldios, pois a es­ puma utilizada no isolamento e o gás re­ frigerante contido neste eletrodoméstico são inflamáveis. Siga as instruções:

• Desligue o aparelho da rede elétrica.
• Corte o cabo de alimentação no ponto em que ele sai do refrigerador e destrua o plugue ou torne-o inutilizável para evi­ tar mau uso e que não representem um perigo.
• Remova as portas e as prateleiras, pois em caso de manuseio do eletrodomésti­ co por crianças, estas podem subir e en­ trar no interior dos gabinetes, correndo o risco de ficarem presas no interior do produto com risco de sufocamento.
• Certifique-se que o eletrodoméstico não apresenta qualquer perigo para as crian­ ças enquanto está sendo armazenado temporariamente para a eliminação.
• Antes e durante o transporte para des­ carte, garanta que a tubulação do siste­ ma de refrigeração não esteja danificada.
• Vazamento de gás refrigerante pode causar danos e risco de incêndio;
• Este eletrodoméstico contém isola­ mento de espuma de poliuretano for­ mado por bolhas de gases inflamáveis. Evite qualquer ameaça à segurança se­ guindo os procedimentos de descarte apropriado indicado acima;
• Certifique-se que o eletrodoméstico seja descartado conforme as orienta­ ções e em local apropriado para os aparelhos que contenham refrigerantes de hidrocarboneto isobutano: fórmula/ nome usual: R600a.
• Este aparelho é destinado a uso do­ méstico e aplicações similares, tais como:
• cozinha de uso do grupo de funcioná­ rios em lojas, escritórios e outros am­ bientes de trabalho;
• casas de fazenda e por clientes em ho­ téis, motéis e outros ambientes tipo re­ sidenciais;
• ambientes de meia-pensão;
• buffet e aplicações similares não desti­ nados ao varejo e/ou uso comercial.

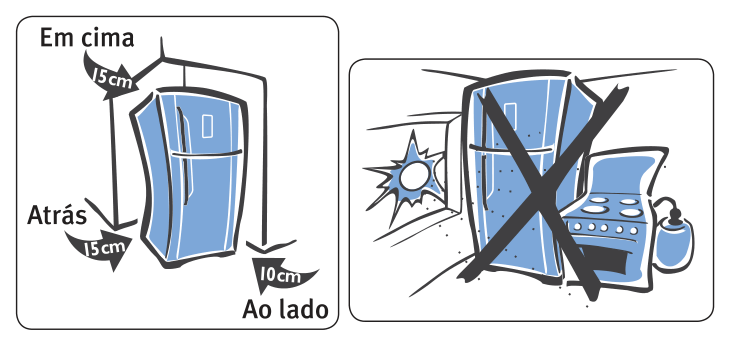

2 – Escolha o local de instalação

Respeite as distâncias mínimas entre o refri­ gerador e as paredes:

em cima: 15 cm / dos lados: 10 cm / atrás: 15 cm.

Não instale o refrigerador ao ar livre ou sob a incidência direta de raios solares.

Evite a proximidade do refrigerador com pro­ dutos químicos, fontes de calor (fogões, for­ nos, etc.) e locais com frequente manuseio de água (tanque, pia, etc).

Não instale o refrigerador ao ar livre ou sob a incidência direta de raios solares.

3 – Nivelar

É necessário que os pés niveladores frontais fiquem totalmente apoiados no chão, e não nos rodízios frontais. Os rodízios são apenas para deslocar o seu refrigerador para frente e para trás.

Ajuste os pés niveladores de forma a garantir a perfeita estabilidade do refrigerador, evitan­ do movimentos de balanço.

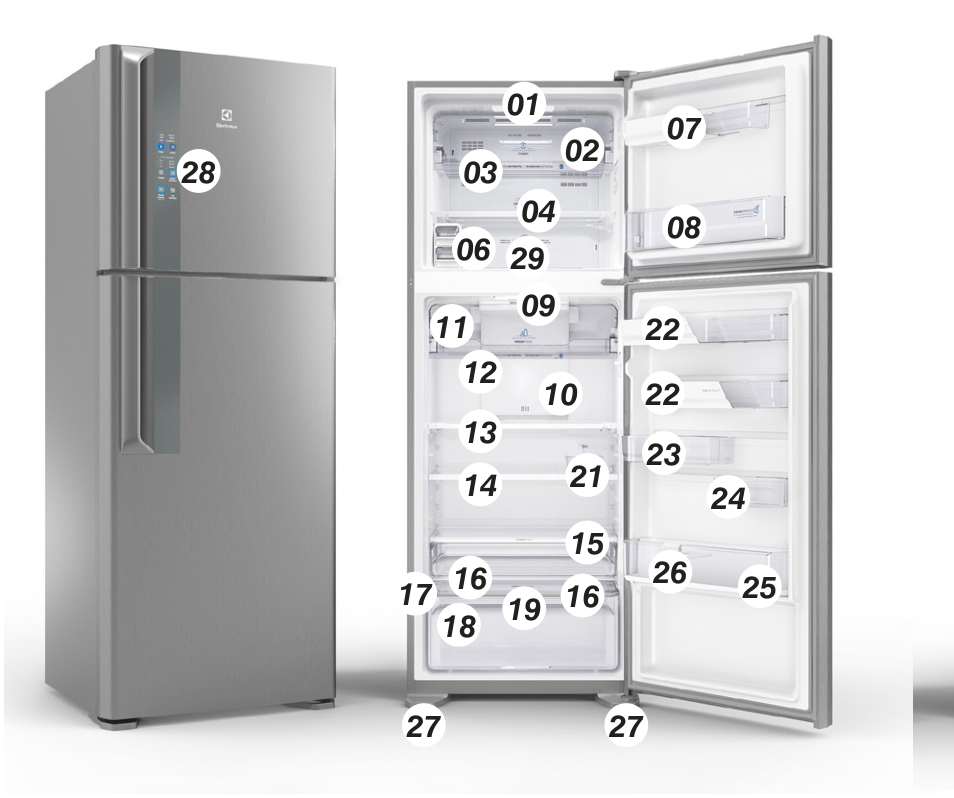

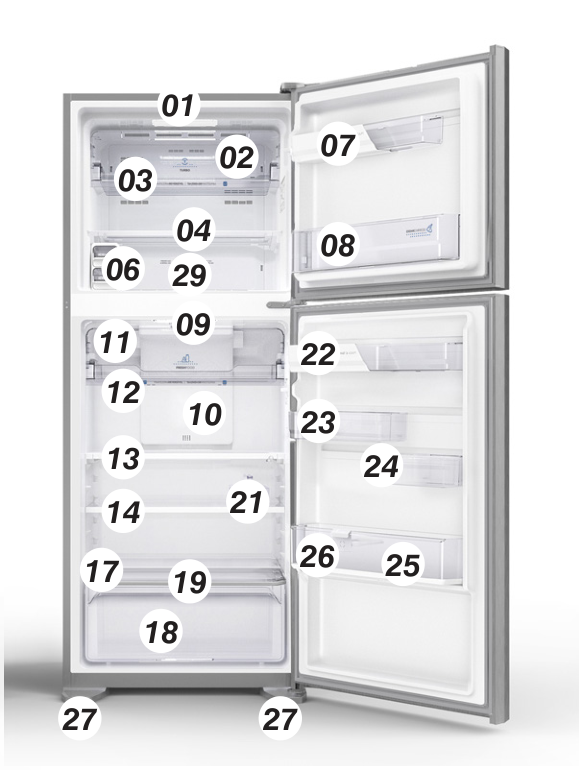

MODELO DF56/DF56S

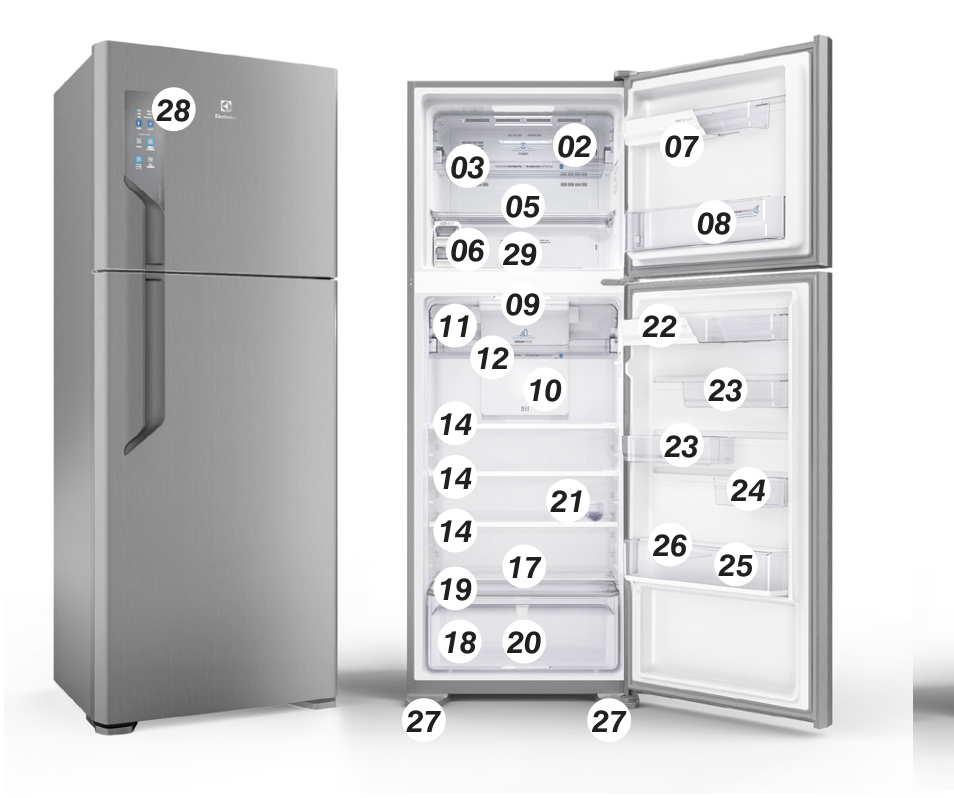

MODELO TF56/TF56S

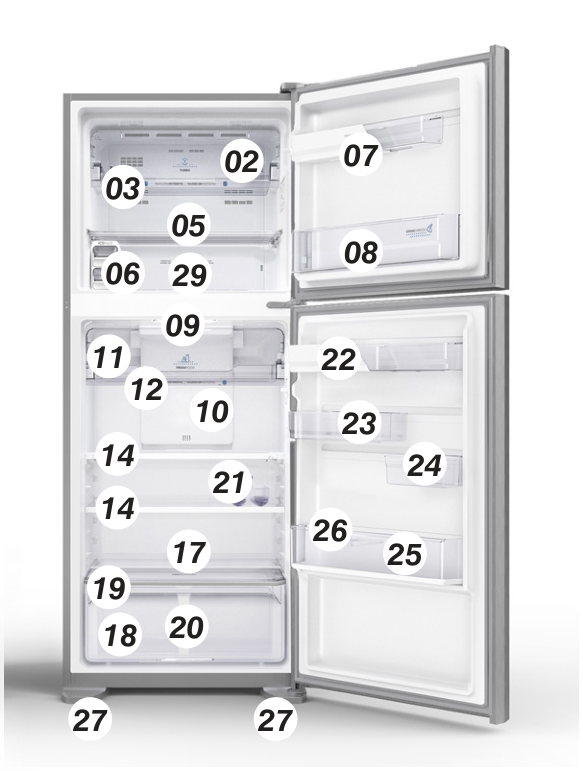

Fotos meramente ilustrativas 06 29 MODELO IF55/IF55S

MODELO TF55/TF55S

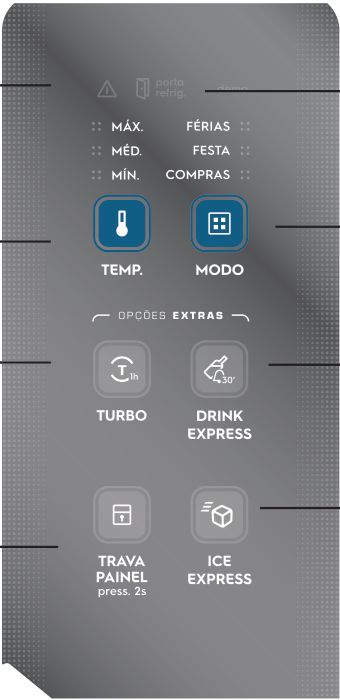

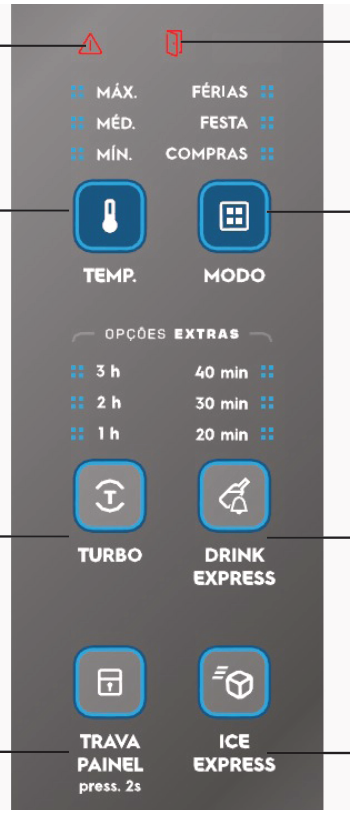

5. Painel de Controle

Responsável pela regulagem da temperatura de operação do refrigerador. Na temperatura mínima o refrigerador pode não ter o desempenho adequado quando a temperatura ambiente estiver alta. Saiba mais sobre regulagem de temperatura no capítulo Como usar.

Para destravá-la, basta levantar e empurrar nas

1. ficando próximo a 45 graus em relação a horizontal e puxe a prateleira. Os trilhos também podem ser re­ movidos, basta puxar na direção horizontal.

Sistema Multi-Flow

Este sistema tem a função de dis­ tribuir o ar frio para o resfriamento dos alimentos no compartimento freezer e refrigerador. Atenção: Sempre deixe as saí­ das de ar livres para facilitar a circulação de ar frio e, assim, melhorar a conservação dos alimentos.

puxe a prateleira para removê-la do produto. Para colocar novamente basta encaixar a prateleira nos trilhos e empurrar até o final.

Bandeja Reversível Refrigerador) O Compartimento Turbo no congelador e o compartimen­ to Fresh Food no refrigerador são compostos de uma ban­ A deja e uma tampa. A bandeja é deslizante e a tampa é bas­ culante. Puxe a bandeja para frente para aces­ sar os alimentos armazenados e a tampa será aberta pelo deslocamento da bandeja (FIGURA A). Posição 3

Prateleira de Vidro

Esta prateleira pode ser removida. Empurre a parte de trás da prate­ leira para cima, depois

(Congelador e É possível manter a tampa na posição aberta.

B

Cesta de Ovos

A cesta de ovos é removível e possui uma alça para melhor movimentação entre o refrige­ rador, pia e mesa. Sua capa­ cidade máxima é de 12 ovos.

Dica: acomode os ovos com a extremidade mais larga voltada para cima para melhor conservação e evite acomodá-los na porta do refrigerador.

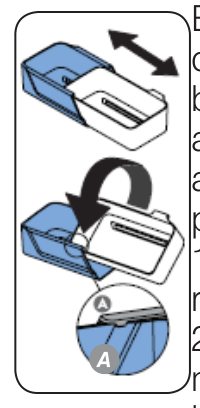

Ice max Módulo para fabricação de gelo que consiste em uma forma de gelo e uma tampa, facilitan­ do o abastecimento e que mantém o gelo em ambiente fechado, evitando contato com os ali­ mentos do congelador. Como usar: 1- Retire o módulo do alojamento (A), 2 - Abasteça com água potável, pela abertura na tampa, tomando cuidado para não ultrapas­ sar a marcação de máximo. Coloque-o nova­ mente no alojamento no congelador; 3 - Para retirar o gelo, retire o módulo do alo­ jamento e pressione a parte inferior dos cubos de gelo (B), essa parte é flexível. Não aplique torção no módulo; 4 - Você pode soltar todos os gelos e deixá-los acomodados na tampa, para isso gire o módulo (tampa para baixo) e então pressione os gelos. Você pode guardar o conjunto no alojamento com a tampa voltada para baixo.

A B

Obs: o alojamento dos módulos Ice Max pode ser removido e/ou movido para o outro lado do compartimento congelador. Puxe o alojamento para frente para retirar do trilho. Para colocar no­ vamente, basta encaixar o alojamento no trilho e empurre até clicar

Gaveta de legumes “Hortinatura” Mantém a umidade e o frescor dos vegetais e frutas por mais tempo. Possui tampa basculante que facilita o acesso aos alimentos. Ao puxar a gaveta a tampa será aberta. Para remover a gaveta para limpeza: 1- puxe a gaveta até sua abertura total;

basculante; 3 - levante a gaveta e puxe.

Gaveta de frutas “Hortifruti” (apenas DF56/DF56S) Gaveta dedicada ao armazenamento de frutas e folhas mais delicadas, separando dos vegetais mais pesados, evitando amassar os mesmos. Prateleiras Removíveis das Portas

As prateleiras removíveis são encaixadas nos trilhos em­ butidos nas portas. Elas po­ dem deslizar lateralmente e ser encaixadas em qualquer um dos trilhos, possibilitando A múltiplas configurações. Para remover as prateleiras, levante a prateleira até soltar do trilho (A).

Prateleira Fast Adapt Essa prateleira é constituída de duas partes que deslizam uma so­ bre a outra, possibilitando assim ajustar o seu tamanho conforme a necessidade. Como desmontar para limpeza:

1. Retire a Prateleira da porta do refrigerador.
2. Com a prateleira na abertura máxima, gire a prateleira interna, levantando a parte de trás até desencaixar. -levante a tampa
3. Para montar, siga o processo inverso, aten­ tando para o correto encaixe da trava (Detalhe A).

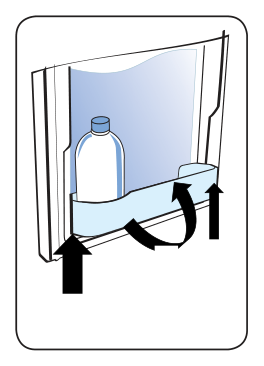

Prateleira Drink Express (congelador) e Prateleira Funda do Porta Refrigerador

Ela foi desenvolvida para acomodar latas e garrafas de diversos tamanhos. Deve-se ter atenção para não deixar as bebidas conge­ larem (Drink Express), o que pode ocasionar na quebra da embalagem e o vazamento da bebida.

Para remover a prateleira da porta:

(A)- faça um leve giro e levan­ te a parte central da prateleira para desencaixar do clique;

(B)- levante a prateleira até B A sair dos encaixes. B

Trava garrafas giratório

Este trava garrafas pode ser uti­ lizado tanto na posição horizon­ tal quanto vertical, possibilitando uma maior flexibilidade na hora de colocar os alimentos na prate­ leira da porta. Ele também pode ser deslizado lateralmente ou removido. 7. Como Usar

1 – Como ligar e desligar seu refrigerador

Para ligar o refrigerador basta conectar o plugue à tomada e regular a temperatu­ ra desejada, conforme capítulo “Regular a temperatura”. Para desligar o refrigerador, desconecte o plu­ gue da tomada. 2 – Carregar e abastecer

Estas instruções devem ser seguidas antes do primeiro abastecimento ou após a limpeza:

1. Conectar o plugue de seu refrigerador na tomada e regular o seletor de temperatura na posição FRIO MÁXIMO;
2. Deixar funcionando por duas horas antes de armazenar qualquer alimento em seu inte­ rior para estabilizar a temperatura dentro do refrigerador;

1. Iniciar o carregamento pelas prateleiras do refrigerador, deixando a porta por último. É importante respeitar os limites máximos de carga indicados na figura seguinte;
2. Caso os alimentos a serem armazenados não estejam refrigerados, faça o carregamen­ to gradativo com intervalos de 1 hora;
3. Após o carregamento, regular o seletor de temperatura para a posição mais adequada, seguindo as informações do item “Regular a temperatura”. 3 – Capacidade de congelamento

A capacidade de congelamento é de 8,0kg de alimentos a cada 24 horas. O interior do com­ partimento congelador mantém os alimentos em temperaturas abaixo de -18ºC.

Modelos: DF56 e DF56S 9kg

12kg 12kg 9kg

24kg 24kg

12kg 18kg

Modelos: TF56/TF56S

9kg

12kg 12kg

9kg 4kg

5kg

5kg

5kg

4kg 2kg

5kg

4kg

5kg

5kg Modelos: IF55/IF55S TF55/TF55S 9kg

12kg 12kg

9kg

24kg

24kg

12kg

18kg 8. Regular a Temperatura

Para proceder à correta regulagem da temperatura de seu refrigerador, considere os seguintes fatores:

• A quantidade de alimentos a ser armazenada;
• A temperatura do ambiente onde o refrigerador está instalado; A temperatura interna do Refrigerador depende da temperatura ambiente, do número de vezes que as portas são abertas e da reposição de alimentos no seu interior. Cuidado para não posicionar os alimentos de modo que obstruam as saídas de ar e evite abrir a porta desnecessariamente.

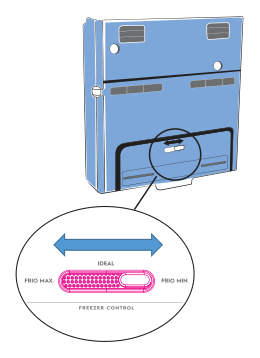

1 - Controle de circulação de ar no compartimento congelador (FREEZER CONTROL) O controle de circulação de ar altera a quantidade de ar frio direcionado para o congelador. Esse controle implica em alteração na temperatura do congelador. No dia a dia mantenha o seletor na condição IDEAL. Para utilizar seleções, faça mudanças na graduação deslizando o seletor horizontalmente conforme indicação: 4kg

5kg

5kg

4kg

2kg

5kg

as demais

• Regular compartimento refrigerador A temperatura do seu refrigerador pode ser ajustada através do Painel de Controle, na porta do congelador, através da tecla “TEMP”. Seu refrigerador foi produzido dentro de padrões internacionais e possui cinco faixas de temperaturas com valores pré- estabelecidos de fábrica, faixas padrão (MIN, MED, MAX) e duas intermediárias (MIN-MED, MED-MAX) que podem ser selecionadas de acordo com sua necessidade. Para selecionar as faixas padrão (MIN, MED e MAX) utilize a tecla TEMP no PAINEL DE CONTROLE. Siga as recomendações da tabela:

Evite utilizar a graduação máxima, pois neste ponto, em dias frios, poderá acarretar o con­ gelamento de alimentos no refrigerador e con­ sumo excessivo de energia.

Para selecionar as duas faixas intermediárias prossiga conforme os passos abaixo: PASSO 1: pressione e segure a tecla TEMP por 10 segundos. Um aviso sonoro indica que o processo foi iniciado; PASSO 2: prossiga tocando a tecla TEMP para atingir o nível de temperatura desejado; PASSO 3: Para voltar para as faixas padrão pressione e segure a tecla TEMP por 10 se­ gundos. Um aviso sonoro indica que a ação foi realizada. 9. Limpeza e Manutenção

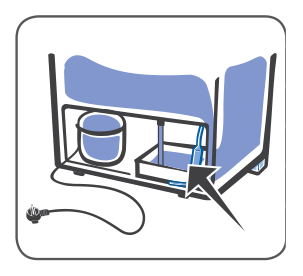

Antes de efetuar qual­ quer operação de ma­ nutenção, incluindo as descritas neste manual, desligue o refrigerador da energia elétrica retirando o plugue da tomada. a temperatura no

sendo três Jamais limpe o seu refrigerador com fluidos inflamáveis como álcool, quero­ sene, gasolina, tinner, varsol, solventes ou outros produtos químicos abrasivos como detergentes, ácidos ou vinagres para não danificar seu refrigerador. Após a limpeza, recoloque os acessó­ rios fornecidos com o refrigerador (for­ mas, prateleiras, etc.) nos seus devi­ dos lugares, no interior do refrigerador. Caso algum alimento seja derramado no interior do refrigerador, limpe ime­ diatamente. Muitos desses alimentos podem danificar, manchar ou deixar com cheiro desagradável as superfí­ cies internas do refrigerador, caso per­ maneçam por muito tempo em contato. Não jogue água diretamente dentro ou fora do refrigerador. Não lubrifique a dobradiça da porta em hipótese alguma para não causar da­ nos nas partes plásticas.

Limpeza da parte interna Antes de começar a limpar o refrigerador, lem­ bre-se de que objetos úmidos podem aderir facilmente a superfícies extremamente frias, como, por exemplo, a superfície interna do congelador. Não toque nas superfícies frias com as mãos, panos ou esponjas úmidas. Para limpar as partes internas do refrigerador, use somente pano umedecido em uma solu­ ção de água e bicarbonato de sódio (dissolva 1 colher de sopa de bicarbonato para 1 litro de água). Nunca use espátulas metálicas, objetos pon­ tiagudos, escovas, produtos abrasivos ou al­ calinos para limpeza das superfícies plásticas no interior do seu refrigerador. Caso necessário, retire as gavetas, prateleiras e acessórios e lave com água morna e sabão neutro. Seque bem antes de montar nova­ mente no refrigerador.

Limpeza da Parte Externa Para limpar facilmente a parte externa do seu refrigerador utilize um pano umedecido em solução de água morna com sabão neutro, e depois seque-o cuidadosamente. Garanta que a superfície externa da porta, puxadores e cabeceiras estejam bem secos após a lim­ peza, pois umidade nessa região pode acar­ retar em corrosão. Não limpe o refrigerador com produtos químicos.

10. Falhas e Soluções

Assistência ao Consumidor

Caso o seu refrigerador apresente algum pro­ blema de funcionamento, verifique as prová­ veis causas e soluções.

Se o refrigerador não funciona (não liga)

Se o refrigerador não gela (refrigera­ ção insatisfatória)

Alimentos conge­ lando no comparti­ mento refrigerador

Alimentos estão descongelando no compartimento congelador

Alimentos não estão congelando adequadamente no compartimento congelador Formação exces­ siva de gelo no compartimento congelador PROVÁVEIS CAUSAS / CORREÇÕES

Plugue desligado da tomada.

Tomada com mau contato.

Queda de energia elétrica ou oscilação de tensão.

Falta de energia elétrica, fusível da resi­ dência queimado ou disjuntor desligado.

Tensão na tomada muito alta ou mui­ to baixa (nesse caso, o compressor dará vários arranques sucessivos sem funcionar).

Ajuste inadequado do controle de tem­ peratura do compartimento refrigerador.

Incidência de luz solar direta ou outras fontes de calor próximos ao Refrigerador.

Circulação do ar prejudicada.

Tempo excessivo de porta aberta.

Ajuste inadequado do controle de tem­ peratura do compartimento refrigerador.

Alimentos posicionados próximo às saídas de ar.

Alimentos muito úmidos.

Falta prolongada de energia elétrica.

Carregamento excessivo do comparti­ mento freezer.

Refrigerador ligado recentemente.

Ajuste inadequado da temperatura no compartimento freezer.

Alimentos posicionados próximo às saídas de ar.

Porta do congelador não fecha. Caso as correções sugeridas não sejam suficientes, entre em contato com o Serviço de Atendimento ao Consumidor (3004 8778 para capitais e regiões metropolitanas ou 0800 728 8778 para demais localidades).

Ligar o plugue na tomada.

Corrigir o defeito na tomada elétrica.

Retire o plugue da tomada por 5 min e reconecte.

Aguardar retorno da energia, trocar fusível ou ligar o disjuntor.

Instalar o estabilizador de tensão (não inferior a 2000VA).

Ajuste-o corretamente, conforme o item “Sistema de controle de circulação de ar.

Ver “Instalação - Escolher o Local”.

Desobstrua as saídas de ar.

Abra-a apenas o tempo necessário.

Posicione corretamente o controle de temperatura.

Reposicione os alimentos.

Seque-os antes de armazená-los.

Os alimentos armazenados no Freezer podem não estar em condições de serem consumidos. Verifique o estado de cada um deles.

Respeite a capacidade de congelamen­ to do seu refrigerador.

Aguarde o resfriamento do Freezer.

Ajuste a temperatura no compartimento freezer para “temperatura máxima”.

Reposicione os alimentos.

Verificar se não há objetos, como toa­ lhas no topo do refrigerador ou alimen­ tos no interior do congelador que estão obstruindo o fechamento da porta.

Se o refrigerador apresenta ruídos anormais

Umidade excessiva na gaveta de legu­ mes e verduras

Alarme soando

Painel/Teclado não aceita comando

Alarme de porta aberta não funciona

Tocada a tecla Turbo ou “Drink Express”, o com­ pressor (motor) não liga imediatamente

Tocando nas teclas o sinal sonoro não é emitido. O alarme TURBO / ”DRINK EXPRESS” não toca

Painel e lâmpadas estão funcionando mas o refrigerador não gela PROVÁVEIS CAUSAS / CORREÇÕES

Refrigerador encostado na parede.

Refrigerador desnivelado.

Ruído por circulação de ar.

Alimentos armazenados desembalados.

Porta Aberta.

Tensão da rede elétrica diferente da indicada no refrigerador.

Queda de energia elétrica ou oscilação de tensão.

Painel travado.

Função COMPRAS ativada.

Refrigerador está em processo de dege­ lo automático do congelador.

Compressor (motor) recém-desligado.

Seleção do Turbo Freezer ou “Drink Express”.

Queda de energia elétrica ou oscilação de tensão.

Refrigerador está operando no modo “Show Room”, ou seja, modo demons­ tração em loja. Desencostar da parede, deixando 15 cm

Ajustar os pés niveladores conforme instruções, deixando o Refrigerador perfeitamente assentado no chão.

É um ruído normal característico do fluxo de ar em sistemas de refrigeração Frost

Embale-os adequadamente.

Feche a porta do refrigerador.

Veja item “Instalação Elétrica”.

Retire o plugue da tomada e reconecte-o.

Destrave o painel acionando simultanea­ mente as teclas Compras e Férias.

Desativar a função COMPRAS.

Aguarde o término do degelo (apro­ ximadamente 30 minutos) e a função selecionada será executada conforme solicitado. O compressor (motor), após desligado, sempre aguardará alguns minutos antes de retornar a ligar para que as pressões internas do sistema de refrigeração se estabilizem. Isto evita sobrecarga e desgaste prematuro do compressor, o que é normal. Após tocada uma tecla de seleção de funções, existe um tempo de alguns segundos (intencional) para que a fun­ ção seja acionada. Isto é para que você possa confirmar visualmente sua esco­ lha antes da efetivação da função.

Retire o plugue da tomada por 5 min. reconectando-o a seguir.

Retire o plugue da tomada, espere 10 segundos e recoloque o plugue na tomada novamente. de folga.

Free.

11. Especificações Técnicas (**)

Capacidade (litros) (Norma IEC 62552/2007)

Armaz. Refrigerador

Armaz. Congelador

Armazenamento Total

Bruta Refrigerador

Bruta Congelador

Bruta Total

Tempo máximo de conservação sem energia (horas)

Capacidade de congelamento a cada 24 horas (kg) (Norma IEC 62552/2007)

Degelo

Altura mínima com pé nivelador (mm)

Largura (mm)

*Profundidade com porta aberta (mm)

Profundidade com porta fechada (mm)

Massa líquida ±2(kg)

Frequência (Hz)

Gás refrigerante

Quantidade de gás refrigerante contida no produto ±2(g) Consumo de energia kWh/mês (Norma IEC 62552/2007)

(*) inclui distância mínima até a parede.

(**) Todas as informações da tabela são váli­ das para 127V e 220V.

Atenção: Este refrigerador não é bivolt, verifi­ que a tensão (V) correta da rede elétrica antes de ligar o refrigerador.

Caso seja necessário, utilize um transforma­ dor com potência não inferior a 2000 VA.

É possível colocar até 20 kg sobre o refrigerador. MODELO DF56 IF55

DF56S IF55S

- -

Automático Automático

1890 1760

1360 1360

R600a R600a

35,3

12. Certificado de Garantia A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer ví­ cio/defeito de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da compe­ tente nota fiscal de venda ao Consumidor correspondente ao produto a ser garantido com identificação, obrigatoriamente, de modelo e características de produto;
2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir da data da emissão da nota fiscal preenchida conforme disposição do item “1” deste certificado e divididos da seguinte maneira:

a) 90 (noventa) dias de garantia legal; e, b) 9 (nove) meses de garantia contratual.

1. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de nota fiscal de venda ao Consumidor, ou produtos cuja nota fiscal esteja preenchida incorretamente (observar orien­ tação do item “1” deste certificado);

Condições desta Garantia:

1. Qualquer vício/defeito que for constatado neste produto deve ser imedia­ tamente comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência, cujo contato e endereço pode ser encontrado na relação que acompanha o produto, no site da fabricante (www.electrolux.com.br), ou, informado pelo Serviço de Atendimento ao Consumidor Electrolux (Telefo­ ne: 3004-8778 Capitais e Regiões Metropolitanas ou 0800 728 8778 demais localidades).
2. Esta garantia abrange a substituição de peças que apresentem vícios/ defeitos constatados como de fabricação, além da mão de obra utilizada no respectivo reparo.
3. Vidros, peças plásticas (botões, gavetas, capa dos puxadores, tampas, prateleiras, porta laticínios, frisos, acabamentos, emblemas, etc.) e lâmpa­ das são garantidos contra vícios/defeitos de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão da nota fiscal de compra do produto.

A Garantia perderá a Validade quando:

1. Houver remoção e/ou alteração do número de série ou da etiqueta de identificação do produto.
2. O produto for instalado ou utilizado em desacordo com o Manual de Instruções e utilizado para fins diferentes do uso doméstico (uso comercial, laboratorial, industrial, etc.). Também não terão nenhum tipo de cobertura pelas garantias (legal e contratual), indenização e/ou ressarcimento, mate­ riais ou alimentos armazenados no interior do produto utilizado para os fins citados.

12. Certificado de Garantia

1. O produto for ligado em tensão diferente a qual foi destinado.
2. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alte­ rações, modificações ou consertos feitos por pessoas ou entidades não credenciadas pela Electrolux do Brasil S.A.
3. O defeito for causado por acidente ou má utilização do produto pelo Consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

1. Despesas com Instalação do produto.
2. O não funcionamento ou falhas decorrentes de problemas de forneci­ mento de energia elétrica e/ou falta de água no local onde o produto está instalado.
3. Despesas com transporte, peças, materiais e mão de obra para prepa­ ração do local onde será instalado o produto (ex. rede elétrica, conexões elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).
4. Chamadas relacionadas unicamente a orientação de uso constantes no Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

1. As despesas de deslocamento do Serviço Autorizado, para atendimen­ to de produtos instalados fora do município de sua sede, obedecerão os seguintes critérios:

a) para situações existentes nos primeiros 90 (noventa) dias seguintes à data de emissão da nota fiscal de venda ao Consumidor, as despesas se­ rão suportadas pela fabricante; b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à data da emissão da nota fiscal de venda ao Consumidor, as despesas serão suportadas única e exclusivamente pelo Consumidor.

1. As despesas decorrentes e conseqüentes de instalação de peças que não pertençam ao produto são de responsabilidade única e exclusiva do Consumidor.
2. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurí­ dica habilitada a fazer exceções ou assumir compromissos, em seu nome, referente ao presente certificado de garantia.
3. Este CERTIFICADO DE GARANTIA é válido apenas para produtos vendidos e utilizados no território brasileiro, sendo que quaisquer dúvidas sobre as disposições do mesmo devem ser esclarecidas pelo manual de instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao Con­ sumidor Electrolux (3004-8778 Capitais e Regiões Metropolitanas ou 0800 728 8778 demais localidades).
4. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CER­ TIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando ne­ cessário, consulte a nossa Rede Nacional (3004-8778 Capitais e Regiões Metropolitanas ou 0800 728 8778 demais localidades).

www.electrolux.com.br

3004 8778 Capitais e Regiões Metropolitanas 0800 728 8778 Demais Localidades

Electrolux do Brasil S.A. R. Ministro Gabriel Passos, 360 Fone: 41 3371-7000 CEP 81520-900 Curitiba - PR - Brasil A13386601/D G0020565/004 FEV/19
