Geladeira Midea MD-RF691FGD463 - Manual Digital

Manual do Usuário REFRIGERADOR MULTIDOOR

474 LITROS

MD-RF691FGD463

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da Midea uma das maiores fabricantes de eletrodomésticos e condicionadores de ar do mundo. Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades. Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

SAC - Serviço de Atendimento ao Consumidor 3003 1005 (capitais e regiões metropolitanas)

https://www.midea.com/br/contato/

SUSTENTABILIDADE

Os componentes deste produto e sua embalagem são recicláveis. Não descarte no lixo comum. Para o descarte seguro e sustentável de seu antigo aparelho, acesse www.midea.com. br/descarte-consciente e descubra o ponto de descarte mais próximo. Se preferir, fale com a nossa Central de Atendimento pelos telefones 3003 1005 (capitais e regiões metropolitanas) ou 0800 648 1005 (demais localidades). 0800 648 1005 (demais localidades)

CONTEÚDO

OBSERVAÇÕES IMPORTANTES ............................................................................................................. 4 1 - SEGURANÇA .............................................................................................................................................. 5

1. 1 - Medidas Importantes de Segurança ....................................................................................... 5 2 - DESCRIÇÃO DOS COMPONENTES ................................................................................................. 8
2. 1 - Características Técnicas Gerais ................................................................................................ 8
3. 2 - Dimensões do Produto ................................................................................................................ 8
4. 3 - Identifi cação das Peças ..............................................................................................................10
5. 4 - Características do Painel de Controle ..................................................................................12 3 - INSTALAÇÃO ...........................................................................................................................................13
6. 1 - Preparação do Local para Instalação ...................................................................................13
7. 2 - Espaçamentos Mínimos para Instalação ..............................................................................14
8. 3 - Ajuste de Porta ..............................................................................................................................15
9. 4 - Movimentação ...............................................................................................................................15
10. 5 - Nivelamento e Ajuste dos Pés .................................................................................................16
11. 6 - Ajuste e Retirada das Prateleiras de Vidro.........................................................................17
12. 7 - Ajuste e Retirada das Prateleiras das Portas ..........................................................................17
13. 8 - Instruções para Instalação Elétrica ........................................................................................18 4 - UTILIZAÇÃO .............................................................................................................................................19
14. 1 - Recomendações Gerais ..............................................................................................................19
15. 2 - Compartimentos ...........................................................................................................................19
16. 3 - Utilizando seu Refrigerador pela Primeira Vez ................................................................20
17. 4 - Bloqueio e Desbloqueio do Painel de Controle ..............................................................20
18. 5 - Ajuste da Temperatura ..............................................................................................................21
19. 6 - Funções ...........................................................................................................................................22 5 - CONEXÃO WIRELESS E APLICATIVO SMARTHOME ...........................................................25
20. 1 - Instalando o Aplicativo ...............................................................................................................25
21. 2 - Confi gurando o Aplicativo .......................................................................................................25
22. 3 - Ativando o Controle Remoto ..................................................................................................26 6 - LIMPEZA E MANUTENÇÃO ..............................................................................................................27
23. 1 - Limpeza do Aparelho ..................................................................................................................27
24. 2 - Substituição do LED ...................................................................................................................28
25. 3 - Limpeza das Prateleiras e Gavetas .......................................................................................28
26. 4 - Formação de Gotículas de Gelo ............................................................................................28
27. 5 - Mudança de Local ......................................................................................................................28
28. 6 - Ruídos de Funcionamento .......................................................................................................29 7 - CÓDIGOS DE ERRO ..............................................................................................................................29 8 - SOLUÇÕES DE PROBLEMAS ...........................................................................................................30 9 - DICAS PARA ECONOMIA DE ENERGIA ......................................................................................34

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06)

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu aparelho foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso, instalação e manutenção. Além disso, ele contém informações importantes sobre segurança que, se seguidas corretamente, podem garantir o bom funcionamento deste e, mais importante, garantir a sua segurança. Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: http://www.midea.com/br. Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e com observações que requerem maior atenção para o melhor uso do aparelho. Algumas fi guras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente

1 - SEGURANÇA

Para garantir o melhor desempenho de seu aparelho leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1. 1 - Medidas Importantes de Segurança Para reduzir riscos de acidentes, tais como; choque elétrico, queimaduras, ferimentos pessoais ou danos ao equipamento, siga as recomendações básicas de segurança ao usar este aparelho:

2 - DESCRIÇÃO DOS COMPONENTES

1. 1 - Características Técnicas Gerais

MODELO Tensão (V) Frequência (Hz) Capacidade total (L) Capacidade refrigerador (L) Capacidade congelador (L) Corrente elétrica (A) Potência de degelo (W) Potência máxima da lâmpada (W) Fluido refrigerante Massa total de refrigerante (g) Agente expansor Classe climática Massa (peso) do produto (kg) Dimensões máximas (LxAxP) (mm)

Vista Superior - Profundidade Máxima do Aparelho*

Vista Frontal 833 mm 410 mm 410 mm

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) 920 mm

1898 mm 1000 mm

* Abertura de 90° das portas.

Vista Lateral

653 mm

1. 3 - Identifi cação das Peças

Vista Externa

A. Porta ovos (2 unidades) B. Ice maker (1 unidade) C. Anel de nivelamento da porta (2 unidades)

1. Portas do refrigerador
2. Puxadores

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06)

1. Portas do freezer
2. Pés niveladores
3. Cabo de alimentação elétrica (parte traseira)
4. Painel de controle Acessórios:

A

B

C

Refrigerador

1. Prateleira menor superior da porta
2. Sensores de temperatura
3. Prateleira menor intermediária da porta
4. Prateleira maior inferior da porta
5. Iluminação de LED
6. Prateleiras de vidro do refrigerador

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) Vista interna

1. Gaveta Vario Box
2. Gaveta Fruit&Veg Box

Freezer

1. Gavetas superiores com frente aberta
2. Gavetas intermediárias
3. Gavetas inferiores

1. 4 - Características do Painel de Controle

A

C REF. | FRZ.

TURBO TURBO Modo REF. FRZ. Auto D

Fruta Carnes &Veg &Peixe

E

F

G 3seg.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) Tela:

1. Ícone do compartimento de refrigeração
2. Ícone do compartimento de congelamento
3. Ícone de exibição de temperatura
4. Ícone de conexão sem fi o B
5. Ícone de bloqueio e desbloqueio

Botões de Controle: A. Tecla para baixar a temperatura B. Tecla para aumentar a temperatura C. Tecla de seleção de zona de temperatura D. Tecla de seleção de modo E. Tecla de seleção de temperatura variável F. Tecla Wi-Fi G. Tecla de bloqueio e desbloqueio

3 - INSTALAÇÃO

1. 1 - Preparação do Local para Instalação
2. Retire as embalagens externa e interna que envolvem seu aparelho. Para facilitar, recomenda-se que a instalação seja feita por 2 pessoas.

Nota

Para evitar acidentes, após desembalar o aparelho, mantenha o material da embalagem fora do alcance de crianças.

1. Evite colocar o aparelho em áreas úmidas.
2. Verifi que se a tensão da rede elétrica no local de instalação é a mesma indicada na etiqueta localizada no aparelho.
3. Instale o aparelho afastado da luz solar direta e de fontes de calor (fogões, aquecedores, etc.). A luz solar direta pode afetar a pintura do aparelho e fontes de calor podem elevar o consumo de energia. Uma temperatura ambiente extremamente baixa também pode fazer com que o aparelho não opere corretamente.
4. Ao escolher o local de instalação do refrigerador certifi que-se de que haja uma tomada aterrada.

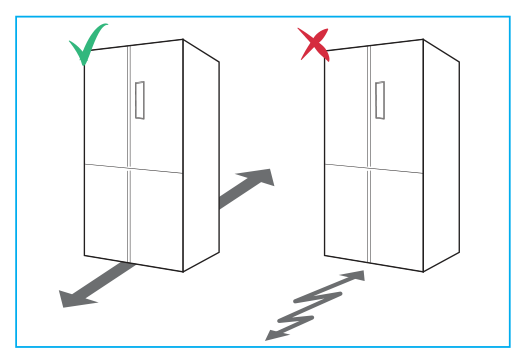

5. Este aparelho deve ser instalado em um local plano e nivelado (veja o procedimento de ajuste dos pés no subitem 3.5 - Nivelamento e Ajuste dos Pés), próximo à uma tomada elétrica adequada.

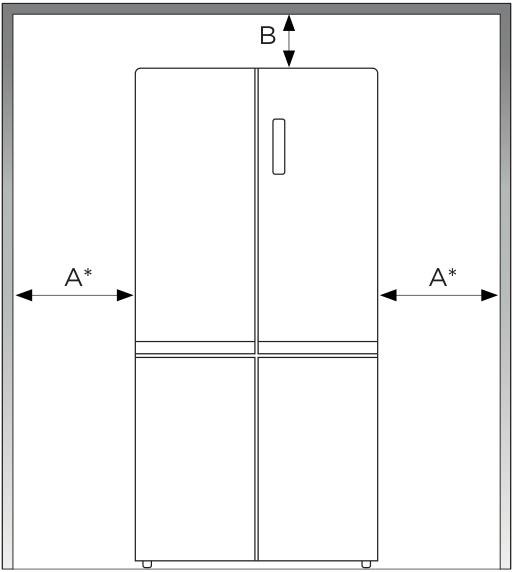

1. 2 - Espaçamentos Mínimos para Instalação

B

A*

* Os espaçamentos (A) são referentes as laterais do aparelho, não sendo considerada a abertura das portas. Ver NOTA na sequência.

Nota

As portas do aparelho possuem uma abertura total de aproximadamente 135°. Lembre-se de considerar as dimensões do aparelho, evitando que haja qualquer obstrução para abertura das mesmas.

130° 135°

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) A*

130° 135° C

1. 3 - Ajuste de Porta

Verifi que se as portas estão niveladas. Caso não estejam, junto ao seu Refrigerador, vem como acessório 2 anéis que servirão para o processo de nivelamento das portas. Para realizar o procedimento, siga os passos abaixo:

1. Com cuidado e auxílio de uma pessoa, force a porta a ser nivelada para cima até a altura desejada (até que ela fi que no mesmo nível da outra porta) (fi gura ao lado).
2. Após alinhar a porta, com o auxílio de um alicate (não fornecido com o produto), insira o anel de nivelamento no espaço criado na dobradiça central (detalhe a na fi gura ao lado). O número de anéis sufi cientes para nivelamento da porta, irá depender da diferença de nível entre as portas.

1. 5 - Nivelamento e Ajuste dos Pés

Após posicionado no local de trabalho, verifi que a estabilidade e o nivelamento do aparelho. O refrigerador possui 2 pés frontais ajustáveis, um no lado direito e outro no lado esquerdo. O aparelho deve ficar estável quando os dois pés estiverem encostados no chão. O nivelamento deve ser feito em um piso sólido e plano. Antes de fazer o ajuste, verifi que se o aparelho está desconectado da tomada.

1. Para ajustar a altura do lado esquerdo gire o pé nivelador, com o auxílio de uma chave de fenda, no sentido horário para levantá-lo, ou sentido anti-horário para baixá-lo - fi gura 1 ao lado.
2. Para ajustar a altura do lado direito gire o pé nivelador, com o auxílio de uma chave de fenda, no sentido horário para levantá- lo, ou sentido anti-horário para baixá-lo

• fi gura 2 ao lado.

1. 6 - Ajuste e Retirada das Prateleiras de Vidro

O aparelho possui três prateleiras de vidro, sendo que a prateleira intermediária poderá ser posicionada em duas opções de altura, de acordo com a necessidade de espaço dos produtos a serem armazenados.

1. Para reposicionar a prateleira intermediária basta levantar a parte traseira desta, puxando-a até que saia completamente dos encaixes laterais do aparelho (“a” na fi gura ao lado).
2. Reposicione então a prateleira intermediária no outro nível de altura e empurre-a até o fi nal dos encaixes laterais (“b” na fi gura ao lado).
3. Para retirar as demais prateleiras (superior e inferior) proceda da mesma maneira, levantando a parte traseira destas e puxando-as até que saiam completamente dos respectivos encaixes laterais do aparelho.
4. 7 - Ajuste e Retirada das Prateleiras das Portas O aparelho possui seis prateleiras nas portas do refrigerador, sendo que as prateleiras intermediárias poderão ser posicionadas em duas opções de altura, de acordo com a necessidade de espaço dos produtos a serem armazenados.
5. Para reposicionar a prateleira intermediária empurre-a para cima até que se solte dos encaixes laterais das portas (fi gura ao lado).
6. Reposicione então a prateleira intermediária no outro nível de altura e encaixe-a novamente empurrando-a para baixo.
7. Para retirar as demais prateleiras (superiores e inferiores) proceda da mesma maneira, empurrando-as para cima até que saiam completamente dos respectivos encaixes laterais da porta do aparelho.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) a b

Encaixes laterais b

1. 8 - Instruções para Instalação Elétrica

4 - UTILIZAÇÃO

1. 1 - Recomendações Gerais
2. O Refrigerador Midea utiliza o sistema Frost Free, que torna desnecessário o processo manual de degelo.
3. Antes de inserir qualquer alimento no refrigerador é recomendado realizar uma limpeza externa e interna no aparelho.
4. Antes de utilizar o seu refrigerador pela primeira vez é recomendado ligar o aparelho e aguardar 24 horas para armazenar qualquer alimento, garantindo que a temperatura interna do aparelho seja estabilizada.
5. Não coloque alimentos encostados nas saídas de ar para não comprometer o desempenho do refrigerador.

1. 3 - Utilizando seu Refrigerador pela Primeira Vez
2. Ao ligar o aparelho na tomada o painel de controle iniciará com exibição de todos os LED’s indicadores por 3 segundos. Enquanto isso, o som de inicialização irá soar e, em seguida, a tela entrará na exibição normal da operação.
3. Retirada do plástico de proteção das portas. Para evitar danos e riscos ao produto durante o transporte, o refrigerador possui um fi lme plástico protetor nas portas do aparelho. É obrigatório que este fi lme seja retirado antes da utilização do aparelho. Para facilitar a remoção, inicie o procedimento pelos cantos, puxando em direção ao centro das portas.

1. 5 - Ajuste da Temperatura O Refrigerador Midea dispõe de um painel de controle para selecionar a temperatura de operação mais adequada a sua necessidade. O controle de temperatura situa-se no centro do seu refrigerador.

Nota

As temperaturas são valores aproximados e podem sofrer variação dependendo da temperatura externa do ambiente e do modo de utilização.

Ajuste de temperatura do refrigerador O refrigerador foi projetado para armazenar alimentos a curto prazo. Sua temperatura interna pode ser ajustada de 2°C à 8°C. Para alterar a temperatura do refrigerador, siga os passos a seguir:

1. Pressione a tecla de seleção de zona de temperatura para alternar entre a temperatura do freezer e do refrigerador.
2. Após selecionada a temperatura do refrigerador, navegue pelas teclas Toda vez que um dos botões for pressionado, a temperatura altera 1°C. O display mostrará a temperatura selecionada e o ajuste é salvo após o bloqueio do painel.

Ajuste de temperatura do freezer O freezer foi projetado para armazenar alimentos a longo prazo. Sua temperatura interna pode ser ajustada de -16°C à -24°C. Para alterar a temperatura do freezer, siga os passos a seguir:

1. Pressione a tecla de seleção de zona de temperatura para alternar entre a temperatura do freezer e do refrigerador.
2. Após selecionada a temperatura do freezer, navegue pelas teclas que um dos botões for pressionado, a temperatura altera 1°C. O display mostrará a temperatura selecionada e o ajuste é salvo após o bloqueio do painel.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) REF. | FRZ.

e .

TURBO TURBO Modo REF. FRZ. Auto

REF. | FRZ.

e . Toda vez

TURBO TURBO Modo REF. FRZ. Auto REF. | FRZ.

REF. | FRZ.

1. 5 - Ajuste da Temperatura (continuação)

Ajuste de temperatura da gaveta Vario Box

1. A gaveta de temperatura variável (Vario Box) oferece três opções de ajuste, proporcionando flexibilidade no uso do espaço interno e permitindo ao usuário selecionar a temperatura ideal da gaveta conforme sua necessidade.

As faixas de ajuste são:

• Fruta & Veg.: ideal para armazenar todo o tipo de frutas e legumes.
• Cold Drink: Ideal para armazenar produtos secos e bebidas.
• Carnes & Peixe: ideal para uma pequena quantidade de carne armazenada por 1-2 dias.

1. 6 - Funções

Pressione a tecla de seleção de modo para escolher os modos super frio, super congelamento ou modo automático.

1. 6.1 - Modo TURBO REF. (Super Frio) Esta função é indicada para resfriar rapidamente alimentos do compartimento refrigerador. Ela também pode ser utilizada quando o mesmo está muito abastecido, melhorando seu desempenho de refrigeração. Ao ativar a função, o aparelho confi gura a temperatura máxima de refrigeração para o refrigerador (2°C). Esta função fi ca ativa durante 6 horas.
2. Para ativar a função, pressione a tecla “Modo” até que a imagem da função apareça no display. O display mostrará o ícone “TURBO REF.” e a temperatura de 2°C para o refrigerador.
3. Para sair da função, pressione a tecla de seleção de modo até apagar o ícone “TURBO REF.” e a temperatura retornar à anteriormente ajustada.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) Fruta Carnes &Veg &Peixe

TURBO TURBO Modo REF. FRZ. Auto Fruta Carnes &Veg &Peixe

TURBO TURBO Modo REF. FRZ. Auto

1. 6.2 - Modo TURBO FRZ. (Super Congelamento) Esta função é indicada para resfriar rapidamente os alimentos do compartimento freezer ou quando o mesmo está muito abastecido, melhorando o seu desempenho. Ao ativar a função, o aparelho confi gura a temperatura máxima de congelamento para o freezer (-24°C). Esta função fica ativa durante 24 horas.
2. Para ativar a função, pressione a tecla “Modo” até que a imagem da função apareça no display. O display mostrará o ícone “TURBO FRZ.” a temperatura -24°C para o freezer.
3. Para sair da função, pressione a tecla de seleção de modo até apagar o ícone “TURBO FRZ.” e a temperatura retornar à anteriormente ajustada.

Nota

As funções Super Frio e Super Congelamento podem ser ativadas simultaneamente. Quando isso ocorrer, o refrigerador operará na capacidade máxima de refrigeração, exibindo no display a temperatura de 2°C no compartimento do refrigerador e -24°C no compartimento do freezer.

1. 6.3 - Modo Automático Ao ativar a função, o aparelho confi gura a temperatura de congelamento para o freezer (-18°C) e a temperatura de refrigeração (5°C) para o refrigerador, combinação esta de temperaturas que auxilia na diminuição do consumo de energia.
2. Para ativar a função, pressione a tecla “Modo” até que a imagem da função apareça no display. O display mostrará o ícone “Modo Auto” e a temperatura de -18°C para o freezer e 5°C para o refrigerador.
3. Para sair da função, pressione a tecla de seleção de modo até apagar o ícone “Modo Auto” e a temperatura retornar à anteriormente ajustada.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) TURBO TURBO Modo REF. FRZ. Auto

TURBO TURBO Modo REF. FRZ. Auto TURBO TURBO Modo REF. FRZ. Auto

TURBO TURBO Modo REF. FRZ. Auto

1. 6 - Funções (continuação)
2. 6.4 – Modo FÉRIAS Esta função é indicada para quando você for viajar ou ficar muito tempo sem abrir o seu refrigerador, permitindo economizar energia. Ao ativar a função, o compartimento do freezer confi gura a temperatura para (-18°C), que é ideal para conservar os alimentos congelados, enquanto o compartimento do refrigerador se desliga e no painel aparecerá (--°C).
3. Pressione a tecla “REF. | FRZ.” por 3 segundos para ativar a função.
4. Para sair da função quando ela estiver ativa, pressione a tecla “REF. | FRZ.” por 3 segundos. O visor voltará a exibir a temperatura do compartimento do refrigerador.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) REF. | FRZ.

TURBO TURBO Modo REF. FRZ. Auto

Fruta Carnes &Veg &Peixe

3seg. REF. | FRZ.

Pressione por 3 segundos

5 - CONEXÃO WIRELESS E APLICATIVO SMARTHOME

NOTAS

• Aplicativo disponível para os sistemas iOS 9.0 ou superior e Android 4.4 ou superior.
• A confi guração de acesso à rede do refrigerador requer uma conexão wireless com faixa de frequência de 2,4 GHz. Faixa de frequência de 5 GHz não é compatível.
• Este modelo não suporta roteador criptografado em protocolo WEP.

1. 1 - Instalando o Aplicativo

Realizando a conexão dispositivos próximos

1. Ligue o refrigerador e pressione a tecla
2. No aplicativo SmartHome, clique em (+), e seu refrigerador aparecerá na área de “procurando dispositivos próximos” na tela do seu celular como “Geladeira”, clique neste ícone.
3. Siga as instruções que aparecem na tela do seu dispositivo.

Realizando a conexão com seleção manual na lista de modelos

1. No seu aplicativo SmartHome, clique em (+).
2. Selecione a categoria “Geladeira”.
3. Selecione o modelo do seu refrigerador na lista de modelos disponíveis.
4. Siga as instruções que aparecem na tela do seu dispositivo.

NOTAS O LED indicador de conexão wireless pode piscar de 3 modos:

• Piscar rapidamente: indica que o refrigerador está tentando estabelecer uma conexão wireless.
• Piscar lentamente: indica que o refrigerador está visível para uma conexão com o aplicativo.
• Ligado constante: indica que o refrigerador está conectado a uma conexão wireless.

1. 3 - Ativando o Controle Remoto

NOTAS

• Mesmo quando seu refrigerador for operado de forma física (sem utilização do aplicativo), você ainda poderá utilizar o aplicativo SmartHome para monitorar o funcionamento do aparelho.
• Em caso de falta de energia, a função controle remoto será perdida, porém ao restabelecer a energia, você poderá continuar controlando seu refrigerador via aplicativo.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) até que “AP” apareça no display.

6 - LIMPEZA E MANUTENÇÃO

1. 2 - Substituição do LED Caso seja necessária a substituição ou manutenção das lâmpadas de LED do refrigerador entre em contato com o SAC Midea.
2. 3 - Limpeza das Prateleiras e Gavetas

NOTAS

• Procure manter o interior do refrigerador limpo e seco.
• Resíduos de alimentos e bebidas podem causar odores desagradáveis e até mesmo manchar prateleiras e gavetas.
• Limpe o interior do refrigerador utilizando um pano úmido com água e sabão neutro, enxágue o pano, passe novamente para retirar os resíduos de sabão e seque bem.

As gavetas, prateleiras plásticas e prateleiras de vidro não devem ser limpas com água quente quando ainda estiverem frias, ou seja, retiradas do refrigerador há pouco tempo. Utilize água fria, esponja e detergente neutro para realizar a limpeza, ao fi nalizar seque as partes com um pano macio e seco antes de recolocá-las no refrigerador.

1. 4 - Formação de Gotículas de Gelo Se a porta do freezer for aberta muitas vezes ou por um longo período de tempo durante o dia, poderá haver formação de gotículas no interior do freezer ou nas prateleiras da porta. Este processo é normal devido a condensação da umidade presente no ar quando em contato com a baixa temperatura do freezer. Para remove-las basta passar um pano úmido e em seguida secar bem a superfície.
2. 5 - Mudança de Local
3. Remova todos os alimentos.
4. Use fi ta adesiva para fi xar todos os itens soltos dentro do aparelho.
5. Use fi ta adesiva para manter as portas fechadas.
6. Verifi que a quantidade de água presente na bandeja coletora e caso seja necessário retire todo o líquido, evitando que haja vazamentos durante o transporte.
7. Este aparelho só pode ser inclinado para o lado direito (visto de frente). Caso inclinado para outros lados que não seja este, o aparelho poderá ser danifi cado. A inclinação máxima permitida durante o transporte do aparelho é 45°.
8. Após a movimentação de local siga os passos do item 3 deste manual para uma correta instalação do aparelho.

1. 6 - Ruídos de Funcionamento Alguns dos ruídos emitidos pelo refrigerador são normais e próprios de seu funcionamento, são eles:

1 - Estalos São provocados pelo desplacamento do gelo. O som é semelhante a quando as formas de gelo são retiradas do freezer e expostas à temperatura ambiente.

2 - Ruído do compressor Som semelhante a um motor ligado. Signifi ca que o compressor está em funcionamento.

3 - Expansão de gás Som característico da expansão do gás no sistema de refrigeração. O som se assemelha ao gerado quando se enche um balão de gás.

4 - Gaxeta Ocorre ao fechar a porta. Som semelhante ao gerado quando se esvazia um balão de gás.

7 - CÓDIGOS DE ERRO Os seguintes avisos que aparecem no display indicam falhas específi cas da geladeira. Embora ela ainda possa funcionar para armazenamento refrigerado com essas falhas, o usuário deve contatar o SAC Midea para garantir o funcionamento otimizado do aparelho.

PROBLEMA

Código de erro E1 no display

Código de erro E2 no display Falha no sensor de temperatura do compartimento do

Código de erro E3 no display Falha no sensor de temperatura variável da câmara

Código de erro E5 no display Erro no sensor de degelo/circuito de detecção

Código de erro E6 no display Erro de comunicação

Código de erro E7 no display Erro no circuito de detecção de circulação de

Código de erro EH no display Erro no sensor de umidade

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) DESCRIÇÃO DO ERRO

Falha no sensor de temperatura do compartimento do refrigerador

freezer

de temperatura

congelando

temperatura

8 - SOLUÇÕES DE PROBLEMAS

Caso o produto apresente algum problema de funcionamento, antes de ligar para o SAC Midea é aconselhável que verifi que a tabela abaixo com os problemas mais frequentes, causas prováveis e soluções propostas. Caso o problema identifi cado não seja nenhum destes abaixo ou então a solução sugerida não seja sufi ciente, entre em contato com o SAC Midea.

PROBLEMA CAUSA POSSÍVEL

O cabo elétrico não está ligado ou a voltagem está errada. Não Liga/ Não funciona Sem energia elétrica

A temperatura que está selecionada não está adequada. Não refrigera o O refrigerador está em sufi ciente um local próximo a fonte de calor ou incidência direta de sol. A temperatura que está selecionada não está adequada. Alimentos congelados no Alimento com alto teor refrigerador de água próximo às partes mais frias do refrigerador.

O refrigerador está desnivelado e instável.

A parte posterior do refrigerador está muito próxima da parede. Ruídos ou barulhos Objeto atrás ou embaixo estranhos do refrigerador.

O compressor pode fazer barulhos quando em funcionamento. Uma das portas está Alarme soando aberta.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) SOLUÇÃO

Verifi que se a tensão do aparelho é a mesma da tomada e ligue o cabo na energia elétrica.

Verifi que se há energia elétrica na residência ou na tomada que o produto está sendo ligado.

Selecione um modo com temperatura mais baixa que a atual.

Altere o posicionamento do refrigerador. Fontes de calor prejudicam seu desempenho.

Selecione um modo com temperatura mais alta que a atual.

Reposicione os alimentos em um local adequado.

Verifi que a superfície onde o refrigerador está instalado.

Afaste o refrigerador da parede para permitir circulação de ar.

Verifi que se há algum objeto atrás ou embaixo do refrigerador que possa estar fazendo algum atrito.

Isto é normal.

Feche a porta do aparelho.

PROBLEMA CAUSA POSSÍVEL

O aparelho não está Luzes não corretamente ligado à acendem tomada.

Portas desniveladas.

Portas não fecham Embalagem ou objeto impedindo o fechamento.

O seu produto dispõe de um dispositivo para evitar que as portas fi quem abertas sem que você perceba. Portanto, é normal ter que Porta travando ao fazer uma leve força ao fechá-la, isso não é um problema, apenas fechar uma medida para auxiliá-lo a não deixar a porta aberta.

Painel travado/ Painel de controle Não é possível bloqueado. alterar as funções

Alimento estragado sendo armazenado. Odor desagradável Alimentos com cheiro no interior do forte armazenados refrigerador incorretamente.

Refrigerador sujo.

Suporte das gavetas estão sujos ou a gaveta Gavetas não está com peso excessivo. abrem ou fecham corretamente Alimentos tocando a parte superior da gaveta.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) Insira o plugue na tomada. Se ainda assim se mantiver o problema, entre em contato com o SAC Midea.

Ajustar o parafuso de regulagem de altura das portas.

Verifi car se há objetos obstruindo o fechamento da porta e armazená-los em local adequado.

Pressione a tecla “ para alterar as funções. Se ainda assim se mantiver o problema, entre em contato com o SAC Midea.

Verifi que se há algum alimento estragado ou fora da validade sendo armazenado no refrigerador.

Tampe e vede todos os alimentos que for armazenar no refrigerador.

Limpe regularmente o freezer e o refrigerador.

Limpe os suportes e remova os alimentos ou bebidas em excesso.

Armazene adequadamente os alimentos respeitando a capacidade da gaveta. SOLUÇÃO

” por 3 segundos

8 - SOLUÇÕES DE PROBLEMAS (continuação)

PROBLEMA CAUSA POSSÍVEL

Prateleiras não Encaixes laterais saem ou não é obstruídos ou sujos. possível deslocá-las

O aparelho está operando fora da faixa das condições normais de operação. (Acima de Condensação na 32°C e/ou acima de 80% superfície externa de umidade relativa). do refrigerador

Vazamento de ar através da porta.

O longo funcionamento do compressor é normal Compressor está no verão. ligado por muito tempo As portas estão sendo abertas frequentemente.

As portas não estão fechadas adequadamente, Vazamento de resultando em entrada de água ar quente e condensação interna.

O sistema de troca de calor deste aparelho é embutido e fi ca em contato com a superfície, com isso a temperatura externa do A parte externa do aparelho pode elevar em até 43°C acima da temperatura ambiente, produto apresenta dependendo das condições de utilização. temperaturas Apesar da sensação de temperatura elevada é uma ocorrência elevadas normal e não indica mau funcionamento do aparelho.

Esta situação é completamente normal durante algum período de tempo, o aquecimento do batente central contribui para evitar que O batente central haja formação de gelo ou sudação nessa área do aparelho. está aquecendo. Apesar da sensação de aquecimento é uma ocorrência normal e não indica mau funcionamento do aparelho.

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) SOLUÇÃO

Desobstrua e/ou limpe os encaixes laterais.

Aguarde o reestabelecimento das condições normais.

Verifi que se não há obstrução para o correto fechamento da porta.

Evite inserir muitos alimentos ao mesmo tempo dentro do refrigerador.

Abra as portas do refrigerador somente quando necessário.

Verifi car se não há nada obstruindo o fechamento das portas.

PROBLEMA CAUSA POSSÍVEL

Falta de energia elétrica por um longo período. Alimentos Compartimento está descongelam no muito cheio. compartimento do freezer Aparelho foi ligado recentemente.

Verifi que se a temperatura do freezer Alimentos não está adequada. congelam no freezer Há obstrução próximo as saídas de ar.

Formação A porta do freezer excessiva de gelo não está fechando no compartimento corretamente do freezer

Porta entreaberta, causando excesso de Há formação de umidade dentro dos gotas de água nas compartimentos. paredes internas do refrigerador e do freezer Alimentos muito úmidos

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06) Verifi que se os alimentos ainda estão próprios para consumo.

Respeite a capacidade máxima de armazenamento do freezer.

Aguarde até que a temperatura estabilize.

Regule a temperatura do freezer para sua máxima potência.

Verifi que se há algum alimento bloqueando as saídas de ar.

Verifi que se há algum alimento/objeto impedindo o fechamento da porta.

Remova a umidade com um pano seco e deixe as portas fechadas por um longo período de tempo.

Verifi que se estes alimentos estão devidamente selados. SOLUÇÃO

9 - DICAS PARA ECONOMIA DE ENERGIA

• O aparelho deve estar localizado na área mais fria do ambiente, afastado de aparelhos geradores de calor ou dutos de aquecimento e longe da luz direta do sol.
• Deixe que os alimentos quentes esfriem até a temperatura ambiente antes de colocá- los no aparelho.
• Não é recomendado sobrecarregar o aparelho, pois o compressor irá operar por mais tempo, aumentando o consumo de energia.
• Lembre-se de embrulhar os alimentos corretamente e seque os recipientes antes de colocá-los no aparelho. Isto reduz a formação de gelo no interior do aparelho.
• As prateleiras do aparelho não devem ser forradas com papel alumínio, papel encerado ou toalhas de papel. Esses revestimentos interferem na circulação de ar frio, tornando o aparelho menos efi ciente.
• Organize e identifi que os alimentos, a fi m de reduzir a abertura de portas e buscas prolongadas. Remova todos os itens necessários de uma só vez e feche a porta assim que possível.
• Respeite o espaçamento mínimo para realizar a instalação (verifi que o item 3.2 - Espaçamentos Mínimos para Instalação).

MD-RF691FGD463_USER MANUAL (2026-06_Rev.06)

Certifi cado de Garantia

O Refrigerador Midea é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 09 (nove) meses de garantia especial, concedida pela Midea. A MIDEA CARRIER concederá, no COMPRESSOR, garantia de 10 (dez) anos, contados a partir da emissão da nota fi scal de venda ao consumidor. As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela Assistência Técnica Autorizada Midea como sendo de fabricação. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente. As garantias fi carão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especifi cações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifi quem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modifi cações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto. As garantias não cobrem:
• Despesas com a instalação do produto;
• Transporte do produto até o local da instalação;
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea;
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto;
• Falhas no funcionamento do produto decorrentes de insufi ciência, interrupções, problemas ou falta de fornecimento de energia elétrica
• Serviços e/ou despesas de manutenção e/ou limpeza do produto;
• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e fi nalidade de utilização;
• Produtos ou peças que tenham sido danifi cados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza;
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia;
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, fi ltros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências;
• Danos causados por movimentação incorreta e avarias de transporte. Condições Gerais: A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro. Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso. ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

Manual Impresso na China

www.midea.com/br /mideabrasil /mideabrasil /mideadobrasil MD-RF691FGD463_USER MANUAL (2026-06_Rev.06)

SPRINGER CARRIER LTDA Rua Berto Círio, 521 Bairro São Luis - Canoas - RS CEP: 92.420-030 CNPJ: 10.948.651/0001-61

3003.1005 para capitais e regiões metropolitanas 0800.648.1005 para demais localidades Atendimento On-line: https://www.midea.com/br/contato/

Rede autorizada em todo Brasil. SAC MIDEA
